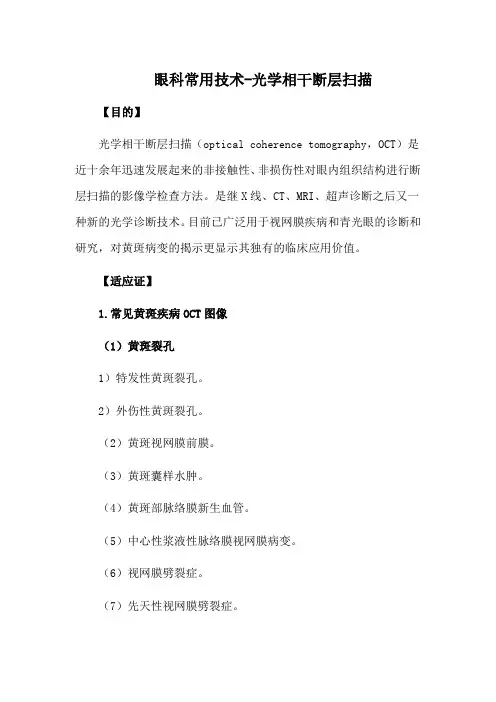

眼科常用技术-光学相干断层扫描【目的】光学相干断层扫描(optical coherence tomography,OCT)是近十余年迅速发展起来的非接触性、非损伤性对眼内组织结构进行断层扫描的影像学检查方法。
是继X线、CT、MRI、超声诊断之后又一种新的光学诊断技术。
目前已广泛用于视网膜疾病和青光眼的诊断和研究,对黄斑病变的揭示更显示其独有的临床应用价值。
【适应证】1.常见黄斑疾病OCT图像(1)黄斑裂孔1)特发性黄斑裂孔。
2)外伤性黄斑裂孔。
(2)黄斑视网膜前膜。
(3)黄斑囊样水肿。
(4)黄斑部脉络膜新生血管。
(5)中心性浆液性脉络膜视网膜病变。
(6)视网膜劈裂症。
(7)先天性视网膜劈裂症。
(8)高度近视眼后巩膜葡萄肿视网膜劈裂。
(9)先天性视盘小凹。
2.青光眼的OCT图像(1)视网膜神经纤维层。
(2)视网膜神经纤维层分析。
(3)视盘的定量分析。
【准备工作】OCT处于备用状态,告知被检者操作的目的。
【操作方法】1.将受检者相关资料输入电脑,保存数据。
2.图像扫描(1)自然瞳孔或散瞳后检查。
(2)根据扫描部位的不同,选择相应的OCT固视模式(前段、黄斑、视神经)、扫描方式(线性扫描、三维扫描、放射状扫描)、扫描长度及分辨率。
(3)受检者面向眼底摄像头,下颌置于颏架上,额头顶住前方,将光线通过瞳孔射入眼底,将镜头对准被检眼。
(4)嘱受检者用被检眼注视内固定点(或对侧眼注视外固视点),调节内/外固视点,直至在眼底成像监视器上获得欲扫描部位的清晰眼底图像及OCT图像。
(5)扫描开始后,上下调节OCT控制版面上的interferometer 滑轮,直至在电脑监视器上显示出扫描部位的OCT图像,冻结图像,储存。
【注意事项】1.检查前应当询问病史,便于选择正确的扫描部位和扫描方式。
2.了解受检者的屈光状态,并根据屈光状态适当调节扫描轴深。
3.开始扫描前,前后移动裂隙灯显微镜,调节调焦旋钮和背景照明灯亮度,以获得清晰的眼底图像。

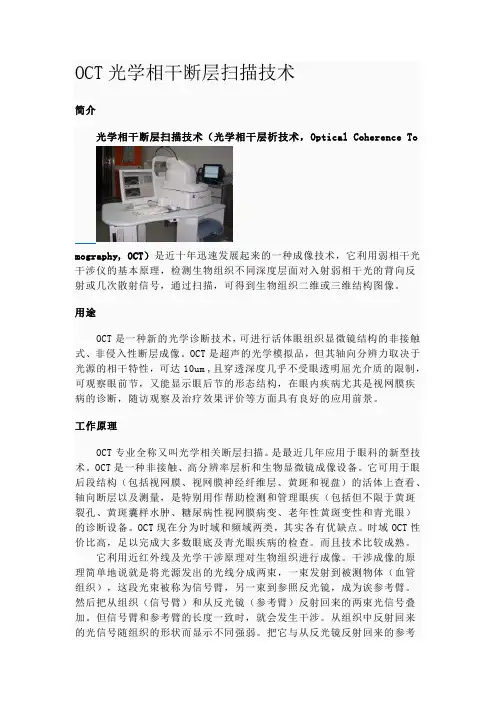

OCT光学相干断层扫描技术简介光学相干断层扫描技术(光学相干层析技术,Optical Coherence Tomography, OCT)是近十年迅速发展起来的一种成像技术,它利用弱相干光干涉仪的基本原理,检测生物组织不同深度层面对入射弱相干光的背向反射或几次散射信号,通过扫描,可得到生物组织二维或三维结构图像。
用途OCT是一种新的光学诊断技术,可进行活体眼组织显微镜结构的非接触式、非侵入性断层成像。
OCT是超声的光学模拟品,但其轴向分辨力取决于光源的相干特性,可达10um ,且穿透深度几乎不受眼透明屈光介质的限制,可观察眼前节,又能显示眼后节的形态结构,在眼内疾病尤其是视网膜疾病的诊断,随访观察及治疗效果评价等方面具有良好的应用前景。
工作原理OCT专业全称又叫光学相关断层扫描。
是最近几年应用于眼科的新型技术。
OCT是一种非接触、高分辨率层析和生物显微镜成像设备。
它可用于眼后段结构(包括视网膜、视网膜神经纤维层、黄斑和视盘)的活体上查看、轴向断层以及测量,是特别用作帮助检测和管理眼疾(包括但不限于黄斑裂孔、黄斑囊样水肿、糖尿病性视网膜病变、老年性黄斑变性和青光眼)的诊断设备。
OCT现在分为时域和频域两类,其实各有优缺点。
时域OCT性价比高,足以完成大多数眼底及青光眼疾病的检查。
而且技术比较成熟。
它利用近红外线及光学干涉原理对生物组织进行成像。
干涉成像的原理简单地说就是将光源发出的光线分成两束,一束发射到被测物体(血管组织),这段光束被称为信号臂,另一束到参照反光镜,成为诶参考臂。
然后把从组织(信号臂)和从反光镜(参考臂)反射回来的两束光信号叠加。
但信号臂和参考臂的长度一致时,就会发生干涉。
从组织中反射回来的光信号随组织的形状而显示不同强弱。
把它与从反光镜反射回来的参考光信号叠加,光波定点一致时信号增强(增加干涉),光波定点方向相反时信号减弱(削减干涉)。
形成干涉的条件是频率相同,相位差恒定。
利用干涉原理,OCT比较标准光源与反射信号以增强单一反射,减弱散射光线的放射。

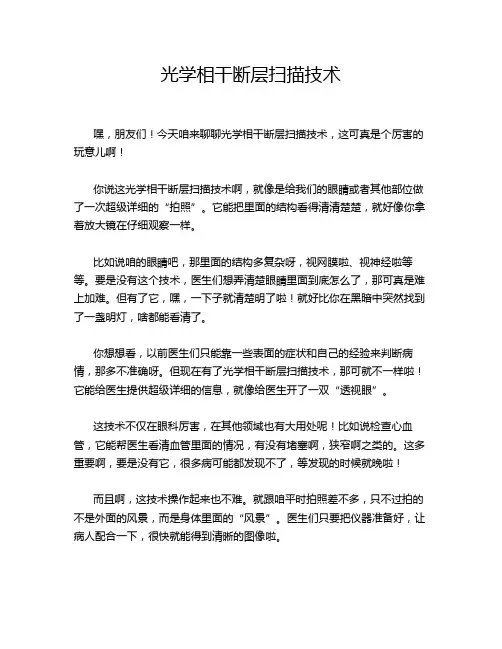

光学相干断层扫描技术嘿,朋友们!今天咱来聊聊光学相干断层扫描技术,这可真是个厉害的玩意儿啊!你说这光学相干断层扫描技术啊,就像是给我们的眼睛或者其他部位做了一次超级详细的“拍照”。
它能把里面的结构看得清清楚楚,就好像你拿着放大镜在仔细观察一样。
比如说咱的眼睛吧,那里面的结构多复杂呀,视网膜啦、视神经啦等等。
要是没有这个技术,医生们想弄清楚眼睛里面到底怎么了,那可真是难上加难。
但有了它,嘿,一下子就清楚明了啦!就好比你在黑暗中突然找到了一盏明灯,啥都能看清了。
你想想看,以前医生们只能靠一些表面的症状和自己的经验来判断病情,那多不准确呀。
但现在有了光学相干断层扫描技术,那可就不一样啦!它能给医生提供超级详细的信息,就像给医生开了一双“透视眼”。
这技术不仅在眼科厉害,在其他领域也有大用处呢!比如说检查心血管,它能帮医生看清血管里面的情况,有没有堵塞啊,狭窄啊之类的。
这多重要啊,要是没有它,很多病可能都发现不了,等发现的时候就晚啦!而且啊,这技术操作起来也不难。
就跟咱平时拍照差不多,只不过拍的不是外面的风景,而是身体里面的“风景”。
医生们只要把仪器准备好,让病人配合一下,很快就能得到清晰的图像啦。
咱再打个比方,这光学相干断层扫描技术就像是一个神奇的“探秘器”,能带着我们深入到身体的内部,去发现那些隐藏的秘密。
它让我们对自己的身体有了更清楚的了解,也让医生们能更好地治病救人。
你说这技术是不是很棒?它真的给医疗领域带来了巨大的变革,让很多以前很难诊断的病都能被及时发现和治疗。
这就像是给医疗事业注入了一股强大的力量,推动着它不断向前发展。
所以啊,咱可不能小看了这光学相干断层扫描技术。
它就像是我们身体的“守护者”,默默地为我们的健康保驾护航呢!。
