九年级物理(上册)•R
第十六章 电压 电阻
第1节 电压
1．电压是形成电流的原因。 2．要在电路中得到持续电流必须满足两个条件：(1)有电源提供电压；(2)电 路是通路。
典例剖析 【例】下列说法中正确的是( ) A．电路中只要有电压就会有电流 B．电路中只要有电源就会有电流 C．电压是产生电流的必要条件 D．只要电路是通路，导体中就会有电流通过 【分析】 电路要有持续电流的必要条件：①电路两端有电压；②电路是通 路。 【答案】 C
3．在下面的电路中，闭合开关 S，能用电压表测量 L2 两端电压的是( C )
4．一只电压表有 3V 和 15 V 两个量程，实验中用的是 3V 挡量程，某次实验
中 3V 挡量程的刻度盘上刻度线模糊，从 15V 挡量程的刻度盘上读到的电压
恰好是 6.5V，则实际测得的电压是( C )
A．6. 5V
B．2. 5V
C．1. 3V
D．1. 15V
5．如图所示是用电压表测灯泡两端电压的电路，其中电压表使用正确的是 (A )
6．如下图所示的电路图中，当开关 S 闭合时，电压表 测量的是灯 L1 两 端的电压， 测量的是灯 L2 两端的电压。
7．灯 L1 与 L2 串联，先用电压表测灯 L1 两端的电压，如图所示，再测灯 L2
C．手机电池电压是 3.7V
D．对人体安全的电压是 36V
电压的测量 如图所示，当电压表使用“－”“3”两个接线柱时，电压表的最大测量值是 3V ，最小分度值是 0.1V ，此时电压表的示数是 1.1V ；当电压表使用 “－”“15”两个接线柱时，电压表的最大测量值是 15V ，最小分度值是 0.5V ，示 【例】关于如图所示的电表，下列说法中不正确的是( )

答案:B 名师点评 本题考查了电路故障分析,要掌握应用电压表分析电路故障的方 法。用电压表检查电路故障时,如果电压表示数为零,则电压表并 联电路短路或电压表并联电路之外的电路断路;如果电压表示数不 为零,则电压表与电源相连的电路是通路。
5 、一个人要想掌握精湛的技术，不能性急，要肯于吃苦，扎扎实实地练好基本功。 5 、再苦再累，只要坚持往前走，属于你的风景终会出现;只要是自己选择的，那就无怨无悔，青春一经典当，永远无法赎回;过去只可以用来回忆，别沉迷在它的阴影中，否则永远看不清前面的 路;不要期望所有人都懂你，你也没必要去懂所有人;聚散离合是人生的规律，无须伤春悲秋。 14 、男人最大的武器是眼神，女人最大的武器是眼泪。 2 、把汗水变成珍珠，把梦想变成现实! 16 、企者不立;跨者不行;自见者不明;自是者不彰;自伐者无功;自矜者不长。 5 、乐观，是达到成功之路的信心;不怀希望，不论什么事情都做不出来。 3 、人生的最大遗憾莫过于错误地坚持了不该坚持的东西，轻易地放弃了不该放弃的东西，每一个人都有自己的理想，都有那个期望达到的目标，或许有这么一天我恩男狗狗成为一名教师，或许 有那么一天我能实现自己的理想，达到自己的目标!生活还在继续!不要忘记微笑的对待每一天，不要忘记珍惜余下的每一天! 4 、得失如云烟，转眼风吹散。人生百年，转眼成空。生不带来，死不带去。一切邂逅，悲欢喜舍皆由心定。看得透，放得开，则一切如镜中花，水中月，虽然赏心悦目，却非永恒。不如开开心 心，坦坦荡荡，不让自己在悲伤中度过，别让自己在徘徊中漫步，随缘起止，生活以开心为准则。人生一世，其实活在一回心境。
知识点一 知识点二
例3 如图所示,电压表能测L1灯两端电压的是 ( )
知识点一 知识点二
解析:A图中电压表串联在电路中,所以A错误;B图中电压表并联 在两个灯泡两端,测量的是两个灯泡的总电压,故B错误;C图中电压 表并联在L1灯两端,所以测量的是L1灯两端的电压,故C正确;D图中 电压表并联在L2灯两端,所以测量的是L2灯两端的电压,故D错误。

第六章 电阻 电压
第一节 电压
电压表
电压表与 电流表
检测
同学们还记得水流和电流是怎么形成的吗？
电压表
比 较
电 压 表 与 电 流 表 的
Hale Waihona Puke 比较仪表电压表测量电路两端的电压 Ｖ 并联在被测电路的两端 在同一电路中， 在同一电路中，并联位 置变了， 置变了，效果也变了 3伏或 伏 伏或15 伏或 0.1伏或 伏 伏或0.5伏 伏或 能够直接连接在电源两 极上
检测
１.如图所示电路中，电表a、b接法正确的是 （Ｃ ） A.a、b都是电流表 B.a、b都是电压表 C.a是电流表，b是电压表 D.a是电压表，b是电流表 ２.一个用电器需用两个铅蓄电池串联起来供电 一个用电器需用两个铅蓄电池串联起来供电 才能正常工作， 才能正常工作，这个用电器正常工作的电压是 ４ ， ______V，实验室两个量程的电压表用来测量 用电器两端电压时，应选用________量程 用电器两端电压时，应选用 0～15Ｖ 量程. ～ Ｖ 量程
电流表
测量电路中的电流
用途 符号 连接方法 位置效果 量程大小 分度值 与电源连接 相同点
A
串联在被测电路中 在同一电路中串联位置变 效果不变。 了，效果不变。 0.6安或 安 安或3安 安或 0.02安或 安 安或0.1安 安或 绝对不允许不经过用电 器直接连到电源两极上
使用前要调指针在零刻度，弄清分度值和量程。 使用前要调指针在零刻度，弄清分度值和量程。使 用时都要使电流从正接线柱流进负接线柱流出， 用时都要使电流从正接线柱流进负接线柱流出，都 要选择合适量程，都要等指针稳定时再读数值， 要选择合适量程，都要等指针稳定时再读数值，不 能估计出电流值时可用试接触法判断是否超过量程。 能估计出电流值时可用试接触法判断是否超过量程。

9．如图所示，闭合开关，两灯都不发光，电流表的指针几乎不
B 动，而电压表指针由明显偏转，该电路的故障可能时 （ ）
A．电流表坏了或未接
B．从a经灯L1到b的电路中有断路 C．灯L2灯丝烧断或灯座未接通 D．电流表和灯L1、L2都坏了
10.在甲、乙两个电路中，电压表所测的各是哪 只灯泡的电压？
L1
—
中间的 旋钮可 以调零
4.怎样在电压表上读数
在电压表上读数的步骤：
一是看清选用了哪个量程，从而知道满 偏度所表示的电压值；
二是看清每一大格分成几个小格，算出 分度值；
三是看清测量时表针停的位置，读出电 压值。不要忘记数据必须带单位！
三.电压的测量——电压表
回答问题 电压表应该怎样跟被测用电器连接？
电压表与电流表(不同点)
序号
电流表 A
电压表 V
1
串联在电路中
并联在电路两端
2 两个
0～0.6A
两个
0～3V
量程
0～3A
量程 0～15V
3
不能与电源直接相连 可以与电源直接相连
4 电流单位---安培
电压单位---伏特
1. 256kV= 2.56×105 V 2. 220mV= 0.22 V 3. 2.8×104μV= 28 mV 4. 下列说法中，正确的是（ C ） A. 电路中只要有电压就会有电流 B. 只要电路是通路，导体中就会有电流通过 C. 电压是产生电流的必要条件 D. 电压使导体中的自由电荷移动形成电流
L2
L1
L2
电压表测L2两端 的电压
电压表测L1两端 的电压
11.将下图中的元件连接起来（用铅笔画线表示导线
），其中灯泡L1和L2串联，电压表V1测L1两端的电压 ，V2测L1与L2串联后的总电压，并画出电路图，并标 出电压表的“+”、“-”接线柱。

电压表的使用注意事项：
1.校零：检查电压表的指针是否对准 零刻度线，如有偏差，进行校正。
2.并联：电压表必须并联在被测用电 器两端，使电流从 “＋”接线柱流入， 从“－”接线柱流出。
3.被测电压不超出电压表量程：在已 知电压大小的情况下，直接选择合适的量 程；若不能判断，则先用大量程“试触”， 然后再选择合适的量程。
电压的单位：伏特，简称（伏），符号 （V）,常用单位还有(毫伏）和（千伏）。
1 kV = 103 V 1 mV = 10-3 V
一些常用的电压
一节干电池电压为1.5V 家庭电路的电压为220V 一节蓄电池电压为2V 对人体安全电压不高于36V

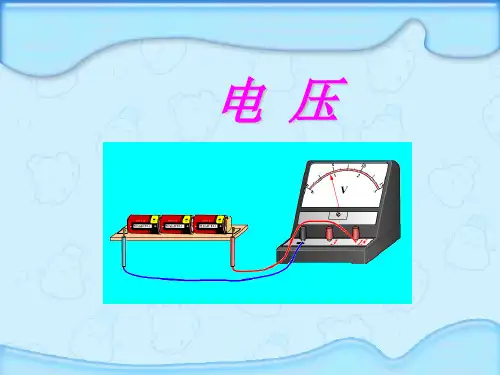

二.电压的测量
测量工具：电压表
电压表
电压表
量 程：0-3V；0-15V 分度值：0.1V；0.5V
电压表的读数
4.电压表的读数 仔细观察教材 P5 图 6.1-4，思考：
(1)电压表选用“－”和“3”两个接线柱时，量程为_0_～_ 3 _V_， 分 度 值 为 _ _0_._1__V___ ； (2)电 压 表 选 用 “ － ” 和 “ 15” 两 个 接 线 柱 时 ， 量 程 为 _0_～__ _ _1_5_ _V_ _ ， 分 度 值 为 _ _0_._5__V__ .
16.1电压
知识回顾
• 1.电荷的定向移动形成电流。 • 2.电流用I表示，单位：安培，简称（安），
符号（A）. • 3.电流的测量工具：电流表。 • 4.电水压 形成 形成
电压
水流 电流
一.电压
1、电源是提供电压的装置， 电压是形成电流的原因。
2、电压的表示符号：U
使用电压表读数时：
a.要 看 清 电 压 表 选 用 的 _量__程_ _ ； b.要 看 清 所 选 量 程 的 _分__度__值__ .

+V -
第三、被测电压不要超过电压表的量程； （事先不能估测出电压大小，用试触法）
第四、电压表可以直接连到电源的正、负极 上，测出的示数是电源的电压。
3.用电压表测量电压：
L2
L1
测出A、B之间的电压
L2
L1
[练习读数]
6.5伏
—
3
15
[练习读数]
2.5伏
—
3
15
[练习读数]
3.5伏
—
3
电流表
必须并联接入 待测电路两端 不同点 可以直接接在 电源两极上此 时示数即为电 源电压
必须串联接入待测电路
绝对不允许将电流表的 两个接线柱直接接在电 源的两极上，否则会烧 毁电流表或损坏电源
都要注意零点校正 、电流“+”进“-”出、 相同点 都需要先认清每个大格和每个小格表示
的值，然后再读数
2．三个表的读数各是多少？15ຫໍສະໝຸດ [练习读数]1.3伏
—
3
15
[练习读数]
1.5伏
—
3
15
1.电压：是形成电流的条件， 电压是由电源提供的。
2.电压表的使用方法： （1）并联在所测电路的两端；
（2）使电流方向从“+”流入，从“-”流出；
（3）选择合适的量程； （4）可以直接连到电源的正、负极上。
3.电压表与电流表异同点
电压表
1.5 V
对人体安全的电压
家庭电路的电压
不高于36 V
220 V
电视机显像管的工作电压
10kv以上
输电用的高压电线的电 压可达10 000V、330000V，
500 000V
警察使用的电警棍，能够产生高达数万伏特的电压。
