功率因数的提高实验报告1. 引言功率因数是电力系统中的重要参数之一,它反映了电源供电能力和电气设备对电网的影响程度。
在实际应用中,功率因数的提高可以减少无效功率的损耗,提高电能利用效率,并且能够有效降低电力系统的谐波污染。
本实验通过具体的实验操作和数据分析,探究了提高功率因数的具体方法和效果。
2. 实验目的本实验的主要目的是通过改变电容器的接入和接出来提高电路的功率因数,并且对比在不同条件下的功率因数和功率因数的提高情况进行分析,以验证提高功率因数的有效性。
3. 实验原理在交流电路中,当电路存在电感元件时,电流的相位滞后于电压,此时电路的功率因数为滞后功率因数。
而当电容元件存在时,电流的相位超前于电压,此时电路的功率因数为超前功率因数。
通过适时地接入和接出电容器,可以改善电路的功率因数。
为了提高功率因数,我们需要使用电容器将滞后功率因数转化为超前功率因数。
当电容器接入电路时,电流的相位会超前于电压,从而减小电路的滞后功率因数。
4. 实验材料和设备•电源•电容器•电阻•交流电表•示波器•蓄电池•电路连接线5. 实验步骤1.将电源接入电路,并连接示波器和交流电表以测量电压和电流。
2.将电容器接入电路,并调节电容器的阻抗值来适应电路的需求。
3.测量并记录接入电容器前后的电压和电流,计算功率因数。
4.通过对比数据的变化来分析功率因数的提高情况。
6. 实验数据和分析表格1:接入电容器前后的电压和电流数据试验条件电压(V)电流(A)无电容器2205加电容器220 3.5通过测量的电压和电流数据,可以计算出接入电容器前后的功率因数。
根据实验数据计算可得:加电容器前的功率因数:0.23加电容器后的功率因数:0.46从上述计算结果来看,加入电容器后的功率因数得到了有效的提高。
7. 结论通过本次实验,我们验证了通过接入电容器可以有效提高电路的功率因数。
电容器具有良好的电流相位补偿作用,在电路中使用适当的电容器可以改善功率因数,减少无效功率的损耗,并提高电能利用效率。
实验十 功率因数的提高一、实验目的1.了解日光灯结构和工作原理;2.学习提高功率因数的方法;3.了解输电线线路损耗情况,理解提高功率因数的意义。
二、实验原理与说明1.正弦电流电路中,不含独立电源的二端网络消耗或吸收的有功功率P=UI cos ϕ,cos ϕ称为功率因数,ϕ为关联参考方向下二端网络端口电压与电流之间的相位差。
2.在工业用户中,一般感性负载很多,如电动机、变压器等,其功率因数较低。
当负载的端电压一定时,功率因数越低,输电线路上的电流越大,导线上的压降也越大,由此导致电能损耗增加,传输效率降低,发电设备的容量得不到充分的利用。
从经济效益来说,这也是一个损失。
因此,应该设法提高负载端的功率因数。
通常是在负载端并联电容器,这样流过电容器中的容性电流补偿原负载中的感性电流,此时负载消耗的有功功率不变,且随着负载端功率因数的提高,输电线路上的总电流减小,线路损耗降低,因此提高了电源设备的利用率和传输效率。
电路见图10-1。
3.图10—2是供电线路图,在工频下,当传输距离不长、电压不高时,线路阻抗1Z 可以看成是电阻R 1和感抗X 1相串联的结果。
若输电线的始端(供电端)电压为U 1,终端(负载端)电压为U 2,负载阻抗和负载功率分别为()222Z =R +jX 和P 2,负载端功率因数为2=cos λϕ,则线路上的电流为222P I U cos ϕ=线路上的电压降为12U U -U ∆=输电功率为22221221P P P P P P P I R η∆===++ 式中,P 1为输电线始端测得的功率,P ∆为线路上的损耗功率。
实验时,可以用一个具有较小电阻的元件模拟输电线路阻抗,用日光灯模拟负载阻抗Z 2,研究在负载端并联电容器改变负载端功率因数时,输电线路上电压降和功率损耗情况以及对输电线路传输效率的影响。
图10-1 图10-2 负载的功率因数可以用三表法测U 、I 、P 以后,再按公式P=cos =UIλϕ计算得到,也可以直接用功率因数表或相位表测出。

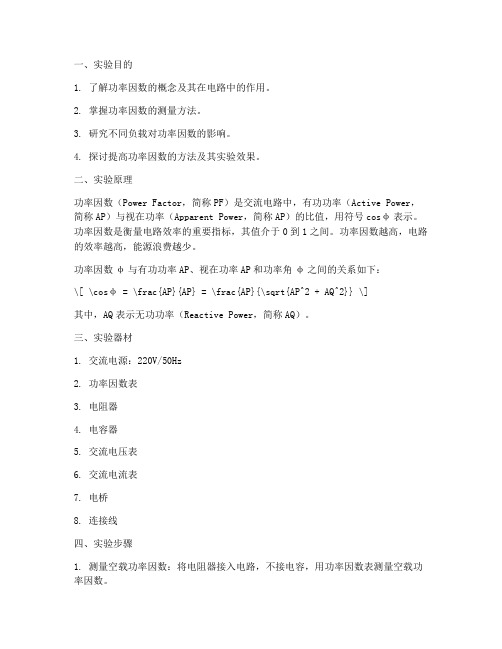

一、实验目的1. 了解功率因数的概念及其在电路中的作用。
2. 掌握功率因数的测量方法。
3. 研究不同负载对功率因数的影响。
4. 探讨提高功率因数的方法及其实验效果。
二、实验原理功率因数(Power Factor,简称PF)是交流电路中,有功功率(Active Power,简称AP)与视在功率(Apparent Power,简称AP)的比值,用符号cosφ表示。
功率因数是衡量电路效率的重要指标,其值介于0到1之间。
功率因数越高,电路的效率越高,能源浪费越少。
功率因数φ与有功功率AP、视在功率AP和功率角φ之间的关系如下:\[ \cosφ = \frac{AP}{AP} = \frac{AP}{\sqrt{AP^2 + AQ^2}} \]其中,AQ表示无功功率(Reactive Power,简称AQ)。
三、实验器材1. 交流电源:220V/50Hz2. 功率因数表3. 电阻器4. 电容器5. 交流电压表6. 交流电流表7. 电桥8. 连接线四、实验步骤1. 测量空载功率因数:将电阻器接入电路,不接电容,用功率因数表测量空载功率因数。
2. 测量不同负载下的功率因数:依次接入不同负载(电阻器、电容器),用功率因数表测量不同负载下的功率因数。
3. 计算功率因数:根据实验数据,计算不同负载下的功率因数。
4. 分析实验结果:分析不同负载对功率因数的影响,并探讨提高功率因数的方法。
五、实验结果与分析1. 空载功率因数:实验测得空载功率因数为0.8,说明电路本身存在一定的无功功率。
2. 不同负载下的功率因数:实验结果显示,随着负载的接入,功率因数逐渐降低。
当接入电容器时,功率因数得到显著提高。
3. 提高功率因数的方法:并联电容法:在电路中并联适当的电容,可以补偿无功功率,提高功率因数。
串联电感法:在电路中串联适当的电感,可以抑制无功功率,提高功率因数。
改进负载:选择合适的负载,尽量降低电路的无功功率,提高功率因数。
功率因数实验报告功率因数实验报告一、引言功率因数是电力系统中一个重要的参数,它反映了电路中有用功与视在功之间的比例关系。
功率因数的大小直接影响电路的效率和能耗。
本实验旨在通过测量电路中的功率因数,探究不同电器对功率因数的影响,并分析其原因。
二、实验目的1. 了解功率因数的概念和计算方法;2. 掌握测量功率因数的实验方法;3. 分析不同电器对功率因数的影响因素。
三、实验仪器与材料1. 电源;2. 电流表;3. 电压表;4. 电阻箱;5. 电容器。
四、实验原理功率因数(Power Factor)是指电路中有用功与视在功之比,用来反映电路中有功电流和视在电流之间的相位差。
功率因数的计算公式如下:功率因数 = 有用功 / 视在功五、实验步骤1. 将电源接入电路,并接上电流表和电压表,测量电路中的电流和电压值;2. 通过计算得到电路中的有用功和视在功;3. 根据计算结果得到功率因数的数值;4. 更换不同电器,重复以上步骤,记录不同电器的功率因数。
六、实验结果与分析在实验中,我们分别测量了不同电器的功率因数,并进行了分析。
以下是实验结果的总结:1. 灯泡:功率因数为1灯泡是一种纯阻性负载,其功率因数为1,即有用功等于视在功。
这是因为灯泡是通过电阻来发光的,没有无功功率的产生。
2. 电风扇:功率因数为0.8电风扇是一种感性负载,其功率因数小于1。
感性负载的特点是在电压波形的正半周上,电流滞后于电压,产生一定的无功功率。
3. 电冰箱:功率因数为0.9电冰箱是一种容性负载,其功率因数接近1。
容性负载的特点是在电压波形的正半周上,电流超前于电压,产生较少的无功功率。
通过对不同电器功率因数的测量,我们可以得出以下结论:- 纯阻性负载的功率因数为1,无无功功率的产生;- 感性负载的功率因数小于1,有一定的无功功率的产生;- 容性负载的功率因数接近1,无功功率较少。
七、实验总结本实验通过测量不同电器的功率因数,探究了不同电器对功率因数的影响因素。
功率因数的提高实验实训报告.doc
一、实验目的
1.掌握功率因数的基本概念及其提高的方法。
2.通过实验,了解并联电容器提高感性负载功率因数的原理。
3.学会使用相关仪器进行功率因数的测量与调整。
二、实验设备
1.电源装置
2.感性负载(如电动机)
3.并联电容器
4.功率因数测量仪
三、实验原理
功率因数是有功功率与视在功率之比,反映了电力系统中电能的有效利用程度。
对于感性负载,由于其电流滞后于电压,导致功率因数低于1。
为了提高功率因数,可以通过并联电容器的方法,使电流提前,从而提高功率因数。
四、实验步骤
1.连接实验电路,包括电源、感性负载和功率因数测量仪。
2.记录初始的功率因数。
3.并联电容器,观察功率因数的变化,记录数据。
4.调整电容器的容量,观察功率因数的变化,记录最佳电容器容量。
五、实验结果与分析
1.实验结果显示,并联电容器后,功率因数明显提高。
2.通过调整电容器的容量,可以找到最佳的电容器容量,使得功率因数达到最大值。
3.分析实验结果,并联电容器提高了电流的相位角,使得电流与电压的相位差减小,从而提高了功率因数。
六、实验总结
通过本次实验,我们深入了解了功率因数的概念及其提高的方法,验证了并联电容器提高感性负载功率因数的原理,并掌握了相关的实验技能。
实验结果证明了并联电容器对提高功率因数的有效性,为实际应用提供了理论依据。
电工实验报告,功率因数的提高
功率因数的提升实验
功率因数指电力平衡系统中,有功功率与无功功率之比值,是反映电能功率利用程度的重要指标,实际应用中往往要求功率因数达到尽可能接近1的最大值,以达到节能减排的目的。
为了研究电变压器改善负载安装位置对功率因数提升的作用,本实验选择复相负载和开关电源为实验设备,使用万用表测量电压和电流值进行实验。
实验过程:
1. 连接电力系统的负载和开关电源之间的电缆,使电力系统完成接线。
2. 调节比例负载安装位置,当电压谐波和相位差稳定时,使万用表接通,启动谐波测量,记录两组负载安装位置前后的有功功率、无功功率和功率因数数据。
3. 计算出两个负载安装位置下的平均有功功率、无功功率和功率因数,完成此实验。
实验结果:
实验结果表明,改善电变压器负载安装位置可以提升功率因数值,且比不改变负载位置提升相对较明显,但随着负载安装位置的改变,负载电流也会有所变化,因而不同的环境有待设计中考虑合理的负载安装位置,以提高功率因数,以达到最优。
结论:
通过本次实验,我们发现改善电力系统中电变压器负载安装位置可以显著提高功率因数,从而达到节能减排的目的。
由于实际环境复杂,合理安装负载位置应充分考虑有功功率、无功功率以及环境等因素,以达到最佳效果。
功率因数的研究实验原理功率因数是指交流电路中有功功率与视在功率之比。
它描述了电路中有功和无功功率的分配情况,是衡量电能利用效率的重要参数。
功率因数的大小与电路中的有功和无功功率的相对大小有关,它的值域范围在-1到1之间。
功率因数的研究实验可通过测量电路中的电流、电压和相位差等参数,来计算和验证功率因数的大小及其对电能传输的影响。
以下是关于功率因数研究实验的原理和步骤的详细说明:1. 实验准备:a. 准备一个交流电路,包括交流电源、电流表、电压表和负载等设备;b. 确定实验所需的电压和电流范围,并选择合适的电源和负载进行实验;c. 检查电路连接是否正确,并确保测量仪器的准确性和灵敏度。
2. 测量电路参数:a. 在实验电路中分别接入电流表和电压表,测量电路的电流和电压值;b. 记录电流和电压的相位差,可使用示波器等设备进行准确测量。
3. 计算功率和功率因数:a. 根据测量得到的电流和电压值,计算电路中的有功功率和视在功率;b. 有功功率的计算公式为P = UIcosθ,其中P为有功功率,U为电压值,I 为电流值,θ为电压和电流的相位差;c. 视在功率的计算公式为S = UI,其中S为视在功率;d. 根据有功功率和视在功率的计算结果,计算功率因数PF = P/S。
4. 实验数据分析:a. 分析不同负载下的功率因数大小及其变化情况;b. 比较不同负载下功率因数对电能传输效率的影响;c. 分析电流和功率因数的关系,探讨电路中功率因数的改善方法。
5. 结果验证和讨论:a. 验证实验数据的准确性,确保测量结果的有效性;b. 讨论功率因数对电能传输和电路运行的重要性;c. 探讨提高功率因数的方法,如无功补偿装置的应用等。
通过以上实验步骤和数据分析,可以研究和验证功率因数的大小及其对电能传输的影响。
实验结果可以用于电力系统的优化设计和运行,提高能源利用效率,减少电网损耗,增强电路的稳定性和可靠性。
同时,对功率因数的研究也有助于促进电力系统的可持续发展和节能减排。
交流电路的功率和功率因数仿真实验实验报告实验报告:交流电路的功率和功率因数仿真实验一、实验目的1.理解功率的概念和计算方法;2.研究交流电路的功率特性及功率因数的影响因素;3.通过仿真实验,掌握电路中功率和功率因数的测量方法。
二、实验原理1.功率的定义与计算方法在交流电路中,功率为电流和电压的乘积,即P=UI。
功率的单位为瓦特(W)。
2.功率因数的定义与计算方法功率因数是指电流和电压的相位差与余弦值的比值,即功率因数=有功功率(实际功率)/视在功率(电流与电压的乘积)。
三、实验仪器和材料1.电脑及仿真软件2.交流电源3.电阻、电容、电感等元件4.万用表、示波器等实验仪器四、实验步骤1.首先搭建一个简单的交流电路,包括交流电源、电阻、电容、电感等元件;2.使用示波器测量电压和电流的波形,并记录相关数据;3.计算电阻元件的功率和功率因数;4.更改电路中的元件,如更换为电容或电感等元件,重复步骤2和3,计算其功率和功率因数;5.对比不同元件对功率和功率因数的影响,记录实验结果;6.进行仿真实验,利用仿真软件搭建相应的电路,重复上述步骤。
五、实验结果与分析通过实验数据的记录和计算,可以得出不同元件对功率和功率因数的影响。
1.实验结果表明,电阻元件的功率因数为1,即纯阻性负载的电路功率因数为1;2.当电路中存在电容或电感元件时,其功率因数会小于1,即为非纯阻性负载的电路;3.当电路中的电容或电感元件导致电流和电压的相位差较大时,功率因数会偏小;4.此外,通过电路的参数调整,如改变电容或电感元件的数值,可以进一步调整功率因数的大小。
六、实验总结本次实验通过搭建不同的交流电路,并测量其功率和功率因数,探讨了不同元件对功率和功率因数的影响。
实验结果显示,纯电阻性负载的功率因数为1,当电路中存在电容或电感元件时,功率因数会小于1、实验还进一步研究了如何通过调整电路参数来改变功率因数的大小。
通过本次实验,我深入了解了功率的概念及其计算方法,掌握了测量交流电路功率和功率因数的实验方法。
物理实验测量物体的功率因数物理实验中,测量物体的功率因数是一个重要的指标。
功率因数是指交流电路中有功功率与视在功率之间的比值,用来表示电路的效率。
在实际应用中,了解物体的功率因数对于能源利用和电能传输的有效性都至关重要。
本文将介绍物理实验中测量物体功率因数的方法和步骤。
一、测量原理功率因数可以通过测量物体的有功功率和视在功率来求得。
有功功率是指电路中产生的实际功率,而视在功率是指电路中产生的表观功率。
有功功率(P)可以通过电压(U)、电流(I)和功率因数(cosθ)之间的关系来求得,公式为:P = U * I * cosθ视在功率(S)可以通过电压(U)和电流(I)之间的关系来求得,公式为:S = U * I功率因数(cosθ)可以由有功功率与视在功率的比值来求得,公式为:cosθ = P / S根据这些公式,我们可以通过测量物体的有功功率和视在功率来得到物体的功率因数。
二、实验步骤1. 准备实验仪器和材料:实验中需要用到电流表、电压表和有功功率表等仪器。
此外,还需要一根适当的电源线和待测物体。
2. 连接电路:首先,将电流表和电压表按照正确的连接方式依次串联在待测物体上。
确保电路连接牢固,并排除接线错误。
3. 测量电压和电流:通过电压表和电流表分别测量待测物体上的电压和电流。
记录下测量结果,并确保测量准确。
4. 计算有功功率:根据测量得到的电压和电流,利用上述公式计算出待测物体的有功功率。
5. 计算视在功率:根据测量得到的电压和电流,利用上述公式计算出待测物体的视在功率。
6. 计算功率因数:通过有功功率与视在功率的比值,计算出待测物体的功率因数。
三、注意事项1. 在进行测量时,要确保电路连接正确,以免影响测量结果。
2. 测量时要注意安全,避免触碰带电部分,尤其是高压部分。
3. 测量结果要进行有效的记录和整理,确保数据的准确性。
4. 在计算功率因数时,要注意单位的换算和精度的保留,以保证结果的准确性。
功率因数的提高实验报告功率因数的提高实验报告一、引言功率因数是电力系统中一个重要的参数,它反映了电路中有用功与视在功之间的比例关系。
功率因数的提高对于电力系统的稳定运行和能源的有效利用至关重要。
本实验旨在探究不同方法对功率因数的提高效果,并对实验结果进行分析和讨论。
二、实验目的1. 了解功率因数的概念和计算方法;2. 掌握提高功率因数的方法;3. 分析不同方法对功率因数的影响。
三、实验原理功率因数是有用功与视在功的比值,可以通过以下公式计算:功率因数 = 有用功 / 视在功四、实验步骤1. 搭建实验电路:使用电源、电阻、电容、电感等元件搭建一个简单的交流电路;2. 测量电路参数:使用万用表测量电路中的电压、电流、功率等参数;3. 计算功率因数:根据测量结果计算电路的功率因数;4. 提高功率因数:根据实验要求,采取不同的方法提高功率因数;5. 重新测量电路参数:使用相同的方法测量电路中的电压、电流、功率等参数;6. 计算新的功率因数:根据新的测量结果计算电路的功率因数。
五、实验结果与分析1. 实验前的功率因数:根据测量结果计算出实验电路的初始功率因数;2. 实验后的功率因数:根据测量结果计算出采取不同方法后电路的功率因数;3. 对比分析:比较实验前后的功率因数,分析不同方法对功率因数的影响;4. 结果解释:解释不同方法对功率因数的影响原因,如电容的串联、并联效应等;5. 实验误差:分析实验中可能存在的误差来源,如测量误差、电路参数变化等。
六、实验结论根据实验结果和分析,可以得出以下结论:1. 不同方法对功率因数的提高效果不同,需根据具体情况选择合适的方法;2. 电容的串联、并联效应对功率因数的提高具有显著影响;3. 实验中可能存在的误差对结果的准确性有一定影响。
七、实验总结通过本次实验,我深入了解了功率因数的概念和计算方法,并掌握了提高功率因数的方法。
实验过程中,我遇到了一些困难和问题,但通过与同学的讨论和老师的指导,我成功地完成了实验,并得出了一些有价值的结论。
电工实验功率因数的提高实验报告一、实验目的1、深入理解功率因数的概念及其对电路的影响。
2、掌握提高功率因数的方法和原理。
3、通过实验测量和分析,验证提高功率因数的效果。
二、实验原理1、功率因数的定义在交流电路中,功率因数(Power Factor,简称 PF)是有功功率(P)与视在功率(S)的比值,用符号cosφ 表示,即cosφ = P / S。
其中,有功功率是指电路中实际消耗的功率,用于做功(如发热、发光等);视在功率是指电源提供的总功率,包括有功功率和无功功率。
无功功率(Q)是用于电路中电场和磁场的交换,但不做功。
2、功率因数低的影响当功率因数较低时,电路中的电流会增大,导致线路损耗增加,降低了电源的利用效率,同时也会增加设备的容量和成本。
3、提高功率因数的方法常见的提高功率因数的方法是在感性负载两端并联电容器。
电容器提供的无功功率可以补偿感性负载所需的无功功率,从而减小电路中的总无功功率,提高功率因数。
三、实验设备1、交流电源(0 220 V)2、功率因数表3、交流电流表4、交流电压表5、电感线圈6、电容器(不同容量)7、电阻箱8、连接导线若干四、实验步骤1、按图连接电路将交流电源、电感线圈、电阻箱串联组成感性负载电路,然后将功率因数表、交流电流表、交流电压表接入电路,测量未并联电容器时的各项参数。
2、测量未并联电容器时的参数接通电源,调节交流电源的输出电压至 220 V,记录此时的电流、电压、功率因数等数据。
3、并联电容器并测量参数依次并联不同容量的电容器,每次并联后重新测量电流、电压和功率因数等参数,并记录下来。
4、数据分析根据测量的数据,绘制功率因数与电容器容量的关系曲线,分析功率因数的变化规律。
五、实验数据记录与处理|电容器容量(μF)|电流(A)|电压(V)|有功功率(W)|无功功率(var)|功率因数||::|::|::|::|::|::|| 0 | 15 | 220 | 150 | 220 | 068 || 1 | 12 | 220 | 160 | 180 | 073 || 2 | 10 | 220 | 170 | 150 | 077 || 3 | 08 | 220 | 180 | 120 | 082 || 4 | 07 | 220 | 190 | 100 | 086 |以电容器容量为横坐标,功率因数为纵坐标,绘制曲线如下:插入功率因数与电容器容量关系曲线的图片从曲线可以看出,随着电容器容量的增加,功率因数逐渐提高。
功率因数提高实验报告功率因数提高实验报告一、引言在电力系统中,功率因数是衡量电路效率的重要指标之一。
功率因数低会导致电网负荷增加,能源浪费严重,甚至对电力设备造成损坏。
因此,提高功率因数对于电力系统的稳定运行和节能减排具有重要意义。
本实验旨在探究如何通过电容器来提高功率因数。
二、实验目的1. 了解功率因数的概念和意义;2. 掌握使用电容器提高功率因数的原理和方法;3. 通过实验验证电容器对功率因数的影响。
三、实验原理1. 功率因数的定义功率因数是指电路中有功功率与视在功率之比,用来衡量电路中有用功率的利用效率。
功率因数的取值范围为-1到1之间,数值越接近1,表示电路的功率因数越高。
2. 电容器的作用电容器是一种储存电能的元件,能够在电路中存储和释放电荷。
在交流电路中,电容器可以通过吸收和释放电能来改善功率因数。
3. 电容器对功率因数的影响当电路中存在电感元件时,电流和电压之间会产生相位差,导致功率因数降低。
通过在电路中串联适当的电容器,可以补偿电感元件的相位差,提高功率因数。
四、实验步骤1. 搭建实验电路:将电容器串联到电感元件之前,形成一个并联电路。
2. 测量电路参数:使用万用表测量电路中的电流、电压和功率因数。
3. 记录实验数据:记录不同电容器容量下的电流、电压和功率因数数值。
4. 分析实验结果:比较不同电容器容量下的功率因数变化情况。
五、实验结果与讨论通过实验测量和数据分析,我们得到了以下结果:1. 随着电容器容量的增加,电路中的功率因数逐渐提高。
2. 当电容器容量达到一定值后,功率因数的提高趋势逐渐减缓。
这些结果说明了电容器对功率因数的提高起到了积极的作用。
通过合理选择电容器容量,可以有效地提高电路的功率因数,减少电网负荷,降低能源浪费。
六、实验结论通过本实验,我们得出了以下结论:1. 电容器能够提高电路的功率因数,改善电路效率。
2. 适当选择电容器容量可以达到最佳的功率因数提高效果。
七、实验总结本实验通过搭建实验电路、测量电路参数和分析实验结果,探究了电容器对功率因数的影响。
功率因数的提高实验报告
实验目的:
通过实验,掌握提高功率因数的方法,并验证提高功率因数对电路的影响。
实验原理:
功率因数是指电路中有用功率与视在功率的比值,其大小反映了电路中有用功率与总功率之间的关系。
功率因数越接近1,说明电路中的有用功率占总功率的比例越大,电路的能效越高。
而功率因数低则会造成电能的浪费和线路过载,影响电网的稳定运行。
提高功率因数有利于提高电路的能效,减少电能的浪费。
实验步骤:
1. 连接实验电路,包括电源、电阻、电感、电容等元件。
2. 测量电路中的电流、电压和相位角。
3. 计算电路的功率因数。
4. 调整电路中的元件,如改变电容或电感的数值,观察功率因数的变化。
实验结果与分析:
通过实验测量和计算,我们得到了不同元件数值下的功率因数数据。
实验结果表明,当电路中的电感或电容数值增加时,功率因数会有所提高。
这是因为电感和电容能够改变电路中的相位差,从而影响功率因数的大小。
通过调整电路中的元件数值,我们成功提高了功率因数,验证了提高功率因数对电路的影响。
实验总结:
本实验通过实际操作,使我们更加深入理解了功率因数的概念和影响因素。
我们掌握了提高功率因数的方法,并验证了提高功率因数对电路的重要性。
在实际工
程中,我们应该注重提高功率因数,以提高电路的能效,减少电能浪费,保障电网的稳定运行。
结语:
通过本次实验,我们对功率因数的提高有了更深入的认识,这对我们今后的学习和工作都具有重要意义。
希望我们能够在工程实践中,充分利用所学知识,为提高电路能效、节约能源做出更大的贡献。
功率因数的提高实验报告x(1)实验名称:功率因数的提高实验实验目的:1.了解功率因数的定义和意义;2.掌握使用容性负载器提高功率因数的方法与原理;3.通过实验探究电路中电阻、电感和电容对功率因数的影响。
实验器材:1.容性负载器;2.交流电源;3.数字万用表;4.接线板。
实验原理:1.功率因数:所谓功率因数,是指电路中有功功率与视在功率的比值。
正弦交流电路中,功率因数越高,极性越接近纯电阻电路,电路中电流越小。
功率因数表示为cos φ。
2.容性负载器:在交流电路中将电容作为负载用,可改善功率因数。
这种负载就是容性负载器。
实验步骤:1.将交流电源和数字万用表连通,将万用表置于电流(I)挡位;2.将容性负载器与交流电源相连,同时将电流表置于电路中;3.按照给定的电容参数,分别读取电路的电流、电压值,并记录下来;4.计算得出实际的功率因数值,记录下来;5.尝试改变电路中电阻、电感和电容的数值,观察功率因数的变化。
实验结果与分析:通过对实验中得出的数据进行分析,我们可以发现:1.在容性负载器的帮助下,电路的功率因数得到了明显的改善。
2.通过调整电路中电阻、电感和电容的数值,可以进一步提高功率因数,同样可以降低功率因数。
3.在电路中,电阻的比重最大,因此,通过改变电路中电阻的数值,可以得到最大的功率因数提高值。
结论:通过上述实验可以得到以下结论:1.容性负载器可以有效地改善电路中的功率因数。
2.改变电路中电阻、电感和电容的数值可以进一步提高或降低功率因数,电阻的比重最大。
3.在实际应用中,选用合适的容性负载器及调整电路中电阻、电感和电容的数值,可以有效地提高功率因数,减少能源浪费。
功率因数提高实验报告结论(共8篇) 功率因数提高实验报告功率因数提高一、实验目的1、了解荧光灯的结构及工作原理。
2、掌握对感性负载提高功率的方法及意义。
二、实验原理荧光灯管A,镇流器L,启动器S组成,当接通电源后,启动器内发生辉放电,双金属片受热弯曲,触点接通,将灯丝预热使它发射电子,启动器接通后辉光放电停止,双金属片冷却,又把触电断开,这是镇流器感应出高电压加在灯管两端使荧光灯管放电,产生大量紫外线,灯管同壁的荧光粉吸收后辐射出可见光,荧光灯就开始正常的工作,启动器相当一只自动开关,能自动接通电路和开端电路。
伏在功率因数过低,一方面没有充分利用电源容量,另一方面又在输电电路中增加损耗。
为了提高功率因数,一般最常用的方法是在伏在两端并联一个补偿电容器,抵消负载电流的一部分无功分量。
三、实验内容1、按图二接线,经老师检查无误,开启电源。
2、用交流电压表测总电压U,镇流电路两端电压Ul及灯管两端电压UA,用交流电流表测总电流I,灯光支路电流Ia及电容支路电流Ic,用功率表测其功率P。
四、实验结论随着功率因数的提高,负载电流明显降低。
五、实验心得1注意电容值,以免接入大电容时,电流过大。
2不能带电操作。
篇二:功率因数的提高实验报告河南师范大学物理与信息工程学院电工学实验报告功率因数的提高一、实验目的1. 了解日光灯电路及其工作原理。
2. 学习用相量法分析交流电路。
3. 掌握并联电容法改善感性电路功率因数的方法。
二、实验设备及电路1. XST-1B 电工实验台日光灯器件一套,电压表、电流表、功率表和功率因数表(cos?)各一块,电容三只。
2. 实验线路图日光灯实验线路图三、实验步骤1. 连接电路前完成对日光灯器件的检测:观察日光灯管是否有损伤,并且用万用表检查灯丝是否烧断;检测镇流器、电容器及起辉器等是否断路及损坏。
2. 按图连接电路。
检查电路无误后通电,判断电路是否正常。
3. 电路正常后分别测量各组数据,测得数据见下表所:四、实验结果分析篇三:实验十.功率因数因数的提高深圳大学实验报告课程名称:学院:信息工程学院课程编号:班级:实验时间:实验报告提交时间:教务处制注:1、报告内的项目或内容设置,可根据实际情况加以调整和补充。
功率因数实验报告 -回复实验名称:功率因数的测量与分析实验实验目的:1. 理解功率因数的概念及其在电路中的重要性;2. 学习使用功率因数表和内阻表测量电路的功率因数;3. 分析并比较不同负载情况下电路的功率因数。
实验器材:1. 交流电源2. 功率因数表3. 变压器4. 变阻箱5. 电阻箱6. 电流表7. 电压表实验步骤:1. 将交流电源连接至变压器的输入端口,并确保输入电压恒定。
将变压器的输出与待测电路的输入端连接。
2. 根据实际需求,在待测电路中加入负载,可以使用变阻箱或电阻箱调节负载的阻值。
3. 将功率因数表连接至待测电路的输出端口,并将电流表与负载串联,电压表与负载并联,以测量电流和电压的数值。
4. 调节负载的阻值,记录不同负载情况下的电流和电压数值,并使用功率因数表计算出相应的功率因数。
5. 根据实验结果,绘制电流和负载阻值关系、电流和功率因数关系的图表,并进行分析。
实验结果:根据实验所得数据,绘制出了负载阻值和电流、电流和功率因数之间的图表。
通过分析图表可以得出以下结论:1. 当负载阻值增加时,电流呈线性减小的趋势。
这是因为电阻增加导致电路阻抗增加,进而影响电流的大小。
2. 当负载阻值增加时,功率因数呈非线性变化。
初始时,功率因数呈减小趋势,但当负载阻值增加到一定程度后,功率因数开始增大,并逐渐趋于稳定。
这是因为在电路中加入一定的负载会降低功率因数,但过大的负载阻值会导致电路变成电阻性负载,功率因数将接近1。
3. 随着负载阻值的增加,电流和功率因数之间的关系变得复杂。
在负载阻值较小的情况下,电流和功率因数呈非线性关系;而在负载阻值较大的情况下,电流和功率因数呈线性相关。
结论:通过本次实验,我们深入理解了功率因数的概念和作用,并学会了使用功率因数表和内阻表测量电路的功率因数。
实验结果表明,电路的负载阻值对功率因数有明显影响,应根据实际情况选择合适的负载阻值以获得较高的功率因数。
我们还了解到负载阻值和功率因数之间存在一定的关系,这对于电路设计和优化至关重要。
深圳大学实验报告课程名称:电路分析
实验项目名称:功率因数的提高
学院:信息工程学院
指导教师:
报告人:学号:班级:1 班实验时间:
实验报告提交时间:
教务处制
一、实验目的:
1.加深对提高功率因数意义的认识。
2.了解提高功率因数的原理及方法。
二、实验原理与方法简述:
一般的用电设备多属干性负载,且功率因数cosφ较,如异步电动机、变压器、日光灯等。
由公式P=UI cosφ可知,当负载功率和电压一定时,其功率因数越低,则要求供电电流越大。
这将导致电源的利用率不高及增加输电线路上的损耗。
为提高功率因数,可在感性负载的两端并联电容C,如图1所示。
其原理可用相量图(图2)说明。
在并入电容C之前,总电流I = I1,U与I的相位差φ由感性负载的阻抗角决定。
并入电容C之后,由于U保持不变,故I1不变,但I=I1+I C,由图2(a)可见,总电流I 以及U与I的相位差φ'均变小了,即提高了功率因数cosφ'。
若加大电容值,且选择恰当,则可使U与I相同,如图2(b)所示,这时φ'=0,cosφ'=1,总电流降至最小值。
若继续加大电容值,I C将会更大,如图2(c)所示,这时电流I超前于电压U,电路变为容性,cosφ'反而降低,总电流I变大。
图3
最后顺便指出,由于在试验过程中,始终保持端电压不变,而感性负载支路的阻抗值亦不变,因此其吸收的功率P不改变,也就是说,功率表的读数始终不会改变。
不过,实验中所并联的电容C并非理想元件,它多少有点能量损耗,但因其损耗值甚微,故一般忽略不计。
三、实验设备:
1.自耦式交流调压器
2.交流电流表
3.交流电压表
4.功率表
5.元件箱(一)EEL—51、元件箱(二)EEL—52、电感线圈。
三、任务与步骤
任务研究图1中不同的电容值对功率因数的影响
步1-1. 按图1接线,图中感性负载为图3(a)所示。
其中R元件箱(一)EEL-51,取值200Ω;电感线圈用互感线圈经顺接串联(线圈的2、3端短接)得到,其参数大约为r=40Ω、L=04H;C为元件箱(二)EEL-52的电容箱,先取C=0;调节调压器使电压表读数为30V,且始终保持此电压值不变。
将电容值在0~10μF之间改变,按表格中的电容值取各个点,记录I、P、cosφ于表1中。
五、数据处理分析:
任务研究图1中不同的电容值对功率因数的影响
负载为电阻和电感线圈
C(μF) I(mA) Φ(弧度)cosφ(λ) P(W)
0.47
1
1.47
2.2
2.67
3.2
3.67
4.3
4.77
5.3
6.5
7.5
7.97
10.17
六、实验结论:
为提高电源功率因数,可在感性负载的两端并联电容C。
并入电容C之后,由于U保持不变,故I1不变,但I=I1+I C,由图2(a)可见,总电流I以及U与I的相位差φ'均变小了,即提高了功率因数cosφ'
指导教师批阅意见:
成绩评定:
指导教师签字:
年月日注:1、报告内的项目或内容设置,可根据实际情况加以调整和补充。
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
