输电线路电流电压保护

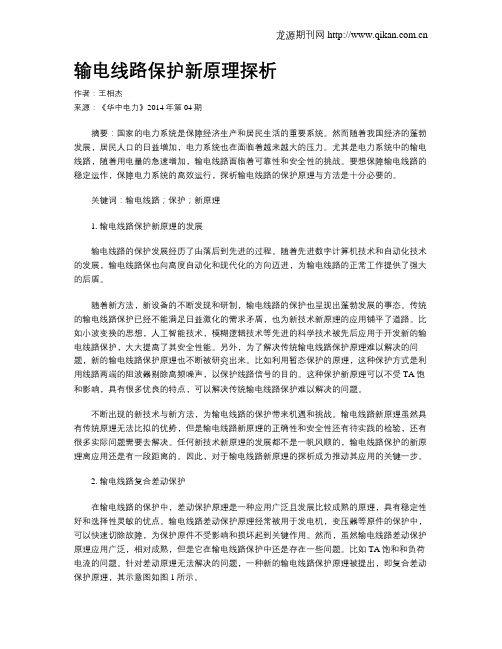

输电线路保护新原理探析作者：王相杰来源：《华中电力》2014年第04期摘要：国家的电力系统是保障经济生产和居民生活的重要系统。

然而随着我国经济的蓬勃发展，居民人口的日益增加，电力系统也在面临着越来越大的压力。

尤其是电力系统中的输电线路，随着用电量的急速增加，输电线路面临着可靠性和安全性的挑战。

要想保障输电线路的稳定运作，保障电力系统的高效运行，探析输电线路的保护原理与方法是十分必要的。

关键词：输电线路；保护；新原理1. 输电线路保护新原理的发展输电线路的保护发展经历了由落后到先进的过程。

随着先进数字计算机技术和自动化技术的发展，输电线路保也向高度自动化和现代化的方向迈进，为输电线路的正常工作提供了强大的后盾。

随着新方法，新设备的不断发现和研制，输电线路的保护也呈现出蓬勃发展的事态。

传统的输电线路保护已经不能满足日益激化的需求矛盾，也为新技术新原理的应用铺平了道路。

比如小波变换的思想，人工智能技术，模糊逻辑技术等先进的科学技术被先后应用于开发新的输电线路保护，大大提高了其安全性能。

另外，为了解决传统输电线路保护原理难以解决的问题，新的输电线路保护原理也不断被研究出来。

比如利用暂态保护的原理，这种保护方式是利用线路两端的阻波器剔除高频噪声，以保护线路信号的目的。

这种保护新原理可以不受TA饱和影响，具有很多优良的特点，可以解决传统输电线路保护难以解决的问题。

不断出现的新技术与新方法，为输电线路的保护带来机遇和挑战。

输电线路新原理虽然具有传统原理无法比拟的优势，但是输电线路新原理的正确性和安全性还有待实践的检验，还有很多实际问题需要去解决。

任何新技术新原理的发展都不是一帆风顺的，输电线路保护的新原理离应用还是有一段距离的。

因此，对于输电线路新原理的探析成为推动其应用的关键一步。

2. 输电线路复合差动保护在输电线路的保护中，差动保护原理是一种应用广泛且发展比较成熟的原理，具有稳定性好和选择性灵敏的优点。

输电线路差动保护原理经常被用于发电机，变压器等原件的保护中，可以快速切除故障，为保护原件不受影响和损坏起到关键作用。

输电线路电力设施保护措施输电线路电力设施保护措施是确保输电线路及其相关电力设施安全运行的重要措施。

下面将介绍几种常见的电力设施保护措施。

输电线路及其相关设施应设置合理的防雷装置。

雷电是导致输电线路设施损坏、甚至引发火灾等严重后果的主要原因之一。

在设施设计中应设置避雷针、避雷网等，以减少雷电对设施的影响。

输电线路的绝缘材料选用应合理。

绝缘材料是输电线路设施中起到绝缘保护作用的关键因素。

选材时应考虑绝缘材料的耐高温、耐电压等性能，以确保输电过程中不会因绝缘材料的老化、破损等问题导致设施故障。

输电线路应设置过电压保护装置。

由于外界原因或系统内部故障引起的电压突升现象，使得输电线路承受超过额定电压的负荷，可能导致设施受损。

在设计中应设置过电压保护装置，及时检测电压异常，并采取相应的措施，以保护设施的安全运行。

输电线路还应设置接地装置。

接地装置可以将输电线路与地之间建立良好的电气连接，将电流导入地中，以减少对设施的影响。

接地装置的设置既可以保护设施本身，也可以减少绝缘破坏对周围环境的影响，可谓是一举多得。

在输电线路设施的正常运行中，还应对设施进行定期检查和维护。

通过定期的巡视、测量以及设备更换等，可以及时发现和排除设备故障，确保设施的正常工作。

要加强设施的维护管理，保证设施安全可靠地运行。

需要注意的是，不同地区和条件下，电力设施保护措施可能存在一定的差异。

在具体实施中应根据实际情况进行调整和完善。

输电线路电力设施保护措施涉及多个方面，包括防雷装置、绝缘材料选用、过电压保护装置、接地装置以及设施的定期检查和维护等。

这些措施的实施可以保证输电线路设施的安全运行，为电力系统的稳定运行提供保障。

10kV中输电线路的继电保护基本配置及保护策略经济的发展离不开电力的供应，社会对电力需求的增多使电力用户数量成指数型增长，从而构成了庞大的用电需求，但是电力网络在迅速发展的同时也存在着诸多安全隐患，10kV输电线路中也开始暴露各种安全问题，严重时直接威胁着生命和财产安全。

为此，需要通过继电保护来提高10kV输电线路的安全性，为人们的安全用电保驾护航。

标签：10kV输电线路；继电保护；基本配置；保护策略一、10kV输电线路继电保护基本配置1.1故障信号监视装置10kV输电线路的继电保护方式可以分为两种：①速断保护；②过流保护，两种方式主要依靠电流的变化情况来判断线路中是否发生故障。

在通过电流变化来判断线路故障的过程中，当故障形式为单相接地故障时，通常采取发信号的方式来进行故障信息的传输，当监视装置发出相应的故障信号后，检修人员可以根据信号来对故障点进行准确的定位，以便能够及时解决故障问题，保证线路的稳定运行。

但若是电网的出线情况较多，则会采取小电流接地选线装置发出相应的故障信号，方便相关人员对线路中的故障进行准确判断，该种方式虽然能够准确对故障点进行定位和判断，但是其选线工作的展开较难，故障特征通常不明显，谐振接地系统在选线的过程中通常较难，如图1所示，该图是单项接地故障点巡查装置，包括信号发生装置、信号采集器以及信号接收定位器。

1.2电流保护装置电流保护装置在使用的过程中通常以“两相式电流”的阶段性保护保护方式为主，即：对电流进行分段控制，避免出现相间短路的情况影响故障判断。

该中方式可以将电源的保护方式分为两段进行：①速断保护；②过电流保护，采取上述分段的方式对电流进行保护所产生的效果较为理想。

若是10kV输电线路在运行的过程中有特殊需要，则可以在上述两段基本保护的基础之上再加上适当的速断保护，将两相式电流保护升级，转变为三段式保护方式，为线路的安全提供多重保护，降低其中的安全风险。

需要注意的是，上述两种保护方式并不是所有情况都适用，当遇到双侧电源的电流保护时，上述方式并不适用，需要采取阶段式保护方式来加强线路的保护，即：采取电压和电流联动保护模式，通过电压保护和阶段式电流保护方式来加强线路保护工作，在实际情况中需要根据具体情况来进行配置。

10kV中输电线路的继电保护基本配置及保护方式随着经济的不断发展，人们对电力的依赖性也越来越大，对供电的质量和持续供电能力的要求也不断提高。

10kV线路作为居民及小工业的主要供电途径，其供电可靠性对经济发展有直接的影响。

为保障10kV线路的供电可靠性，电力安全保护装置也在不断的优化升级，10kV输电线路中的继电保护装置就是为了保障可靠供电而出现的一种保障设备。

本文就10KV中输电线路的继电保护基本配置情况及保护的方法进行相关的探讨，希望可以为相关工作者提供参考。

标签：10kV;输电线路;继电保护;基本配置;保护方式经济的发展离不开电力的供应，社会对电力需求的增多使电力用户数量成指数型增长，从而构成了庞大的用电需求，但是电力网络在迅速发展的同时也存在着诸多安全隐患，10kV输电线路中也开始暴露各种安全问题，严重时直接威胁着生命和财产安全。

为此，需要通过继电保护来提高10kV输电线路的安全性，为人们的安全用电保驾护航。

一、配置10KV配变电工程线路的基本原则1.可靠性原则在10KV配变电线路配置原则中，可靠性原则是最基本原则之一。

可靠性是当电气元件有故障出现时，技术人员利用有关保护设备、设施，移除电气元件存有的问题或故障，在整个移除过程中，不影响其它电气元件正常运行，进而以最快的速度使10KV配变电工程正常运行。

2.接线技术标准原则设计10KV变配电工程的线路时，有关技术人员需要将线路的配置和结构进行简化，可以使配电工程在维护和检修的过程中避免因为线路的配置结构复杂，而造成电力系统的不正常运行。

3.灵活性的原则灵活性原则的意思是在众多的断路器当中，其中某一台或某一组需要退出程序运行并检修时，不会对其他的电气设备元件或者线路等造成消极影响。

4.供给保证的原则相关技术人员进行10KV配变电工程线路的配置过程当中，需将保证电能供给作为电力系统运行的最主要内容之一，因为其关系到人们日常的生产生活，并且对社会经济发展具有相当重要的影响，所以只有10KV变配电工程的线路运行安全可靠，才能保障充足的电能供应使用。

项目五：电网相间短路的方向电流保护任务1方向电流保护的工作原理一、方向电流保护的工作原理1.电流保护用于双电源线路时的问题为了提高电力系统供电可靠性，大量采用两侧供电的辐射形电网或环形电网，如图 l所示。

在双电源线路上，为切除故障元件，应在线路两侧装设断路器和保护装置。

线路发生故障时线路两侧的保护均应动作，跳开两侧的断路器，这样才能切除故障线路，保证非故障设备继续运行。

在这种电网中，如果还采用一般过电流保护作为相间短路保护时，主保护灵敏度可能下降，后备保护无法满足选择性要求。

图 1 双侧电源供电网络示意图（1）Ⅰ、Ⅱ段灵敏度可能下降以保护P3Ⅰ段为例，整定电流应躲过本线路末端短路时的最大短路电流，关键是除了躲过P母线处短路时A侧电源提供的短路电流，还必须躲过N母线短路时B侧电源提供的短路电流，见图 2。

当两侧电源相差较大且B侧电源强于A侧电源时，可能使整定电流增大，缩短Ⅰ段保护的保护区，严重时可以导致Ⅰ段保护丧失保护区。

整定电流保护Ⅱ段时也有类似的问题，除了与保护P5的Ⅰ段配合，还必须与保护P2的Ⅰ段配合，可能导致灵敏度下降。

M N P图 2 保护P3主保护整定示意图（2）无法保证Ⅲ段动作选择性Ⅲ段动作时限采用“阶梯特性”，距电源最远处为起点，动作时限最短。

现在有两个电源，无法确定动作时限起点。

图 3中保护P2、P3的Ⅲ段动作时限分别为t2、 t3，当k1故障时，保护P2、P3的电流Ⅲ段同时启动，按选择性要求应该保护P3动作，即要求t3<t2；而k2故障时，又希望保护P2动作，即要求t3>t2，显然无法同时满足两种情况下后备保护的选择性。

MNk1故障时流过保护P3的短路电流图 3保护P3后备保护整定示意图2．方向性保护的概念我们再深入分析一下，造成电流保护在双电源线路上应用困难的原因是需要考虑“反向故障”。

以图4中保护P3为例，阴影中发生故障时B 侧电源提供的短路电流流过保护P3，而如果仅存在电源A，阴影部分发生故障时则没有短路电流流过保护P3，不需要考虑。
