画图的技巧入门
要提高画图技巧，可以从以下几个方面入手：
1. 基本形状练习：练习画基本的几何图形，如圆、方、三角形等。
可以通过反复练习来熟练掌握画出均匀、对称的形状。
2. 视觉观察：观察周围的物体，学会捕捉其形状、轮廓和比例。
通过锻炼对视觉细节的观察，可以提高画出逼真、准确的图像的能力。
3. 渐变和阴影：学习如何运用渐变和阴影来增加画面的深度和立体感。
了解光线的照射方向，通过增加或减少颜色的浓度来模拟光影效果。
4. 透视：学习透视原理，掌握绘制远近关系以及三维物体的方法。
透视可以让画面更有立体感，同时也能更好地表现出画面的空间和深度。
5. 添加细节：学会如何运用细节来丰富画面，如纹理、纹理、细微的线条等。
通过添加细节可以使画面更加真实和生动。
6. 使用比例工具：例如尺子、圆规等绘图工具可以帮助你确保画出正确的比例和对称。
7. 多练习：只有不断地练习才能提高画图技巧。
可以选择不同主题的练习，尝
试不同的画笔和纸张，以及绘制不同的线条和形状来丰富你的练习。
总之，要想提高画图的技巧，关键是不断地练习和观察。
通过不断积累和尝试，你的绘画技巧将会逐渐提高。

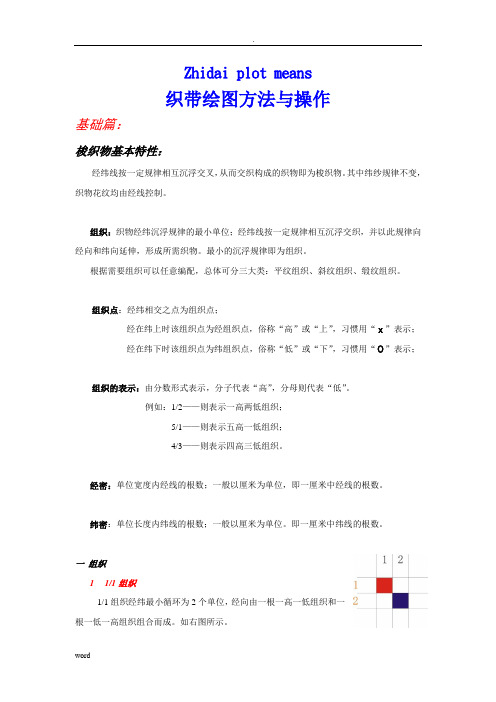

Zhidai plot means织带绘图方法与操作基础篇：梭织物基本特性：经纬线按一定规律相互沉浮交叉，从而交织构成的织物即为梭织物。
其中纬纱规律不变，织物花纹均由经线控制。
组织：织物经纬沉浮规律的最小单位；经纬线按一定规律相互沉浮交织，并以此规律向经向和纬向延伸，形成所需织物。
最小的沉浮规律即为组织。
根据需要组织可以任意编配，总体可分三大类：平纹组织、斜纹组织、缎纹组织。
组织点：经纬相交之点为组织点；经在纬上时该组织点为经组织点，俗称“高”或“上”，习惯用“х”表示；经在纬下时该组织点为纬组织点，俗称“低”或“下”，习惯用“О”表示；组织的表示：由分数形式表示，分子代表“高”，分母则代表“低”。
例如：1/2——则表示一高两低组织；5/1——则表示五高一低组织；4/3——则表示四高三低组织。
经密：单位宽度内经线的根数；一般以厘米为单位，即一厘米中经线的根数。
纬密：单位长度内纬线的根数；一般以厘米为单位。
即一厘米中纬线的根数。
一组织11/1组织1/1组织经纬最小循环为2个单位，经向由一根一高一低组织和一根一低一高组织组合而成。
如右图所示。
22/2平纹组织2/2平纹组织经向最小循环为2个单位，纬向最小循环为4个单位。
均由四根2/2组织组合而成。
第一根与每二根2/2组织的高低刚好相反。
如右图所示。
32/2斜纹组织2/2斜纹组织经纬向最小循环各为4个单位，均由四根2/2组织组合而成。
第一根至第四根2/2组织沿纬向依次错开一纬，向右上错纬时组织斜纹方向为右上斜，向右下错开时组织方向为右下斜。
如右图所示。
4 3/1空心组织最基本的3/1空心组织经纬向最小循环各为4个单位，经向由两根3/1组织和两根1/3组织组合而成。
图形中红色为3/1组织，蓝色为1/3组织。
第一根3/1与第二根3/1之间的低点相错两纬，两根1/3的高点分别对应旁边3/1的起点。
如右图所示。
53/1实心组织3/1实心组织经纬向最小循环各为4个单位，经向由两根3/1组织和两根1/3组织组合而成。
AutoCAD作图基本步骤应重视作图前后和图中的整体规划和设置，以免出现能画出图来，却被一些系统设置、打印、比整等问题所困扰的况。
一、打开一个新文件正常情况下按"新建"按钮即可。
建议你用"使用向"按钮，进入高级设置，按向导做逐项调整。
注意两点:1."测量单位"―――"小数"，点后两位即可。
作图前调整好精度，可以省却后来的麻烦。
2."绘图区域"———实际上告诉AutoCAD要画多大的图，以便设置屏幕空间。
二、绘图前的准备必要的设置工作，以方便后来的绘图。
1.绘图区域设置Limits命令，Zoom命令All选项，屏幕即可显示出全部的绘图区域。
2.状态按钮设置状态按钮：捕捉、栅格、正交、极轴、对象捕捉、对象追踪、线宽、模型。
在使用前学习这些按钮的用途和含义，绘图中可根据需要进行切换。
模型——用于切换模型空间和图纸空间的。
模型空间是用来绘图的，而图纸空间是用来出图的。
栅格Grid、捕捉Snap——调整为合适的间距3.工具栏根据显示器大小和显示分辨率大小合理的安排。
常用——绘图、捕捉、标准、修改、属性。
工具栏左右布置，形成一个长短边比例合适的矩形绘图窗口。
其它工具,在需要的时候调出，用完关闭。
实际上，使用命令行或菜单命令方式更快速简便。
4.设置图层及链接线型图层设置总原则是：不同的对象放置在不同的图层中，每个图层中所有对象的属性应当一致。
具体：(1)每种线形单独赋于一个独立图层。
根据你要绘制的图，事先将线形链接好，并安排到不同的图层中，起一个合适的图层名字。
(2)标注应安排到一个单独的图层中。
(3)技术要求和其它的文本可以安排到一个单独的图层中。
(4)标题栏(包括图纸边框)安排到一个单独的图层中。
一般情况下，标题栏只在图纸空间中出现，在模型空间中不必考虑它。
(5)在机械装配图中，根据需要，可以将不同的零件绘制到不同的层中。
实验5 Matplotlib绘图的基本方法【实验目的】1、掌握Matplotlib绘图的基本方法2、掌握设置pyplot的动态rc参数方法【实验内容】1、创建2行2列的子图，每个子图为：直方图hist，bins有10个，值是随机函数中标准正态分布，每个子图产生100个这样的随机数。
大概效果如下：#1.创建2行2列的子图，每个子图为：直方图hist，bins有10个，值是随机函数中标准正态分布，每个子图产生100个这样的随机数。
import numpy as npimport matplotlib.pyplot as pltimport pandas as pddata = np.random.randn(100)fig, axes = plt.subplots(2, 2)for i in range(2):for j in range(2):axes[i, j].hist(np.random.randn(100), bins=10)plt.tight_layout()plt.show()#运行结果：2、熟悉画布中属性的设置（表6-2），完成下图。
注意数轴的特点和函数y=x+1以及图例的用法。
#2import numpy as npimport matplotlib.pyplot as pltdata = np.arange(0,10,1) plt.title('my lines example') plt.xlabel('X')plt.ylabel('Y')plt.xlim(0,10)plt.ylim(0,10)plt.xticks([0,2,4,6,8,10])plt.yticks([0,2,4,6,8,10])plt.plot(data,data+1)plt.tick_params(colors='r')plt.legend(['y=x+1'])plt.show()#运行结果：3、完成下图的完整代码，部分代码为：y=np.cos(x) ，线条样式linestyle的取值为“-.”#3import numpy as npimport matplotlib.pyplot as pltx=np.arange(0,4*np.pi,0.01)y = np.cos(x)plt.figure()plt.plot(x, y,linestyle='-.', color='red') plt.xlim(0, 2 * np.pi)plt.ylim(-1, 1)plt.xticks([0,2,4,6,8,10])plt.legend(['plot figure'])plt.show()#运行结果：4、rc参数设置：理解表6-5-表6-7，参考例6-8。
cad2007版本基础绘图的方法教程算面积，就看怎末计算面积，不会修改线段，就看怎末修改线端，二个星期应该有小成：) 然后就可以试着画墙，画门，并熟悉阵列，填充，标注这些命令了3.等你觉得自己的图画是画出来了，但很难看，但总觉的花的时间又很长，修改又很麻烦的时候。
就可以看精确制图，图层，块，这些稍微复杂一点的东西了。
以及熟悉立面图，剖面图，结构图等等。
4.等这些也搞得差不多了，但还是觉得难看，效率低，就可以去找张二次开发的盘来省事了，如天正，新洲，CAXA 等，最好是中文版，省事，而且字体较多.5.等你把其中的一个二次开发得软件玩熟了。
基本上应付二维图就没问题了，但你所学的还只是基础，至于三维制图，最好找几个CAD的论坛学习.6.说说看图和标准，其实，个人感觉，CAD最重要的是看图，而不是制图，一张图纸，一个模型，如果你看都看不懂，根本就不好做，做出来也是纰漏百出。
同样的道理，设计图纸的时候要依据各种标准，但看图和标准不是几个月就能精通的，这是细水长流的事儿。
CAD2007画图标准和技巧1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击加载按钮，可以先加载你所需要的线型，建立图中需要的所有图层。
2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。
3.剖面线的添加。
首先选择剖面类型，角度，比例，然后选择剖面。
4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。
5.编写技术要求。
6.添加图框及标题栏，如果是装配图还有标注零部件序号及明细表CAD教程：基本二维图形绘制1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。
各个点之间没有相对关系，只是和坐标零点的有关。
②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。
