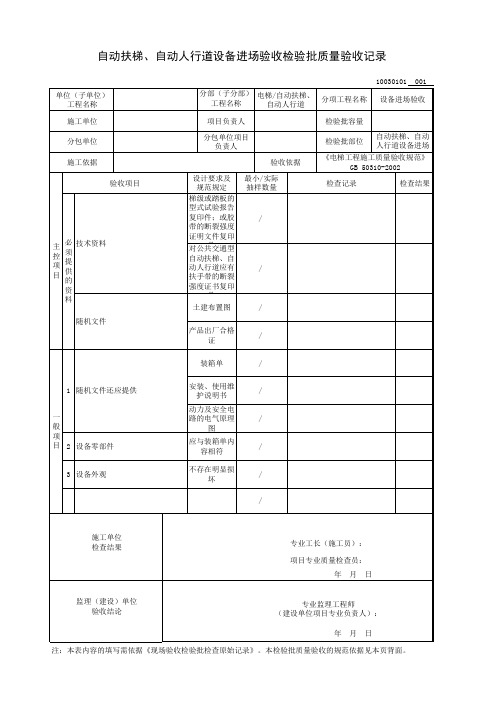

自动扶梯、自动人行道设备进场验收检验批质量验收记录
注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明
一、填写依据
1 《电梯工程施工质量验收规范》GB50310-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
可按设计区域、单元划分，一般一部电梯划分为一个检验批。
三、GB50310-2002规范摘要
主控项目
6.1.1 必须提供以下资料：
1 技术资料
1）梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件；2）对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。
2 随机文件
1）土建布置图；
2）产品出厂合格证。
一般项目
6.1.2 随机文件还应提供以下资料：
1 装箱单。
2 安装、使用维护说明书。
3 动力电路和安全电路的电气原理图。
6.1.3 设备零部件应与装箱单内容相符。
6.1.4 设备外观不应存在明显的损坏。
自动扶梯、自动人行道施工过程检验记录(DOC)1. 项目概要本项目施工单位为某电梯公司，工程为XX市某商业综合体的自动扶梯、自动人行道的安装工程。
本检验记录主要记录了施工过程中进行的各项检验情况。
2. 施工过程检验记录2.1. 基础检查为保证电梯的安装稳定，施工前需要对基础进行检查。
本次检查中，施工方对基础进行了以下检查：•基础混凝土等级是否符合设计要求，检查结果：合格。
•基础尺寸是否符合设计要求，检查结果：合格。
•基础水平度是否符合设计要求，检查结果：合格。
2.2. 安装检查为保证电梯的安装质量，施工方在安装过程中进行了以下检查：•电梯主机的安装是否符合要求，检查结果：合格。
•电梯轿厢内部是否符合设计要求，检查结果：合格。
•电梯轿厢门的开合是否正常，检查结果：合格。
•电梯门套的安装是否符合要求，检查结果：合格。
•电梯轨道的垂直度是否符合要求，检查结果：合格。
2.3. 电器检查为确保电梯的电器设备符合安全要求，施工方进行了以下检查：•电梯的调度系统是否正常，检查结果：合格。
•电梯的控制柜是否符合设计要求，检查结果：合格。
•电梯操作盘是否符合设计要求，检查结果：合格。

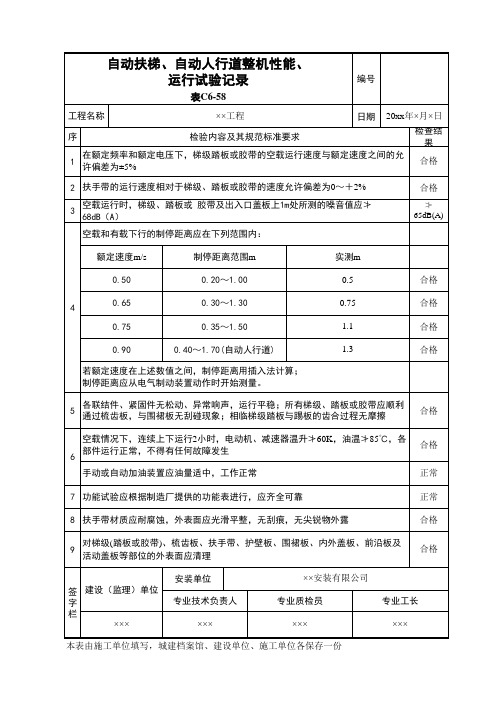

2.4. 整机检查为保证电梯整体性能符合设计要求，施工方进行了整机检查，检查内容包括：•电梯的上、下行速度是否符合设计标准，检查结果：符合要求。
•电梯的运行平稳性是否符合标准，检查结果：平稳。
•电梯的声音是否符合标准，检查结果：符合要求。
3. 检验结果根据以上检查记录，施工方已完成了自动扶梯、自动人行道的施工，并通过了质量检查。
本次施工过程中未发现任何不属于正常范畴的情况。
4.本次施工过程中，电梯公司认真对待每一个施工环节，针对每一个环节进行了仔细的检查，最终保证了电梯的安装质量。
未来，我们将继续秉承这种谨慎认真的态度，竭尽所能保证每一个电梯工程的质量。
1
/
/
/////2
/3
/

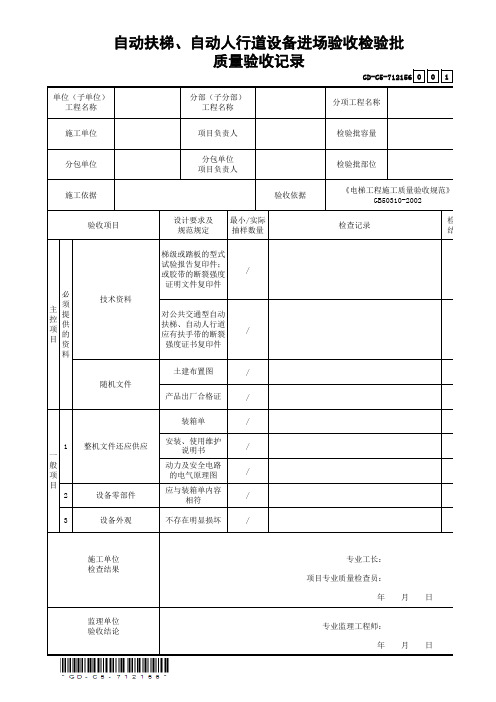

自动扶梯、自动人行道设备进场验收检验批
质量验收记录
GD-C5-712156单位（子单位） 工程名称分部（子分部） 工程名称 分项工程名称
施工单位
项目负责人检验批容量
分包单位分包单位 项目负责人
检验批部位
施工依据
验收依据
《电梯工程施工质量验收规范》
GB50310-2002验收项目
设计要求及 规范规定
最小/实际 抽样数量
检查记录
检查结果
主
控
项
目
必须 提 供 的 资 料
技术资料
梯级或踏板的型式 试验报告复印件； 或胶带的断裂强度 证明文件复印件
对公共交通型自动 扶梯、自动人行道 应有扶手带的断裂 强度证书复印件
随机文件
土建布置图
产品出厂合格证
一 般 项 目
1整机文件还应供应
装箱单
安装、使用维护
说明书动力及安全电路 的电气原理图
设备零部件应与装箱单内容
相符设备外观
不存在明显损坏
施工单位 检查结果
专业工长：
项目专业质量检查员：
年 月 日
监理单位 验收结论
专业监理工程师：
年 月 日
-2002。
自动扶梯与自动人行道检验规程及验收规范-电梯安装(含修理)许可用自动扶梯与自动人行道检验规程及验收规范为了加强对曳引与强制驱动电梯的监督管理，规范安装、维修、日常维护保养、使用和检验工作，提高检验工作质量，促进电梯运行安全保障工作的有效落实，根据相关法规和规则，制定了本规范。
本规范适用于自动扶梯和自动人行道的安装、重大维修施工检验自检和定期检验自检。
其中，技术指标和要求主要引用了相关标准的规定，如这些标准被修订且本规范未能及时修订，可以参照最新标准。
在施工前，应对自动扶梯与自动人行道机房和转向站等涉及电梯施工的土建工程进行检查，确认自动扶梯与自动人行道制造质量，并做好记录。
只有符合要求后才能进行电梯施工。
在进行电梯整机检验时，应放置表明正在进行检验的警示标识，并在出入口设置围栏。
如果电梯设计文件对温度、湿度、电压、环境空气条件等进行了专门规定，检验现场的条件应符合设计文件的规定。
如果电梯不具备现场检验条件，或者继续检验可能造成危险，检验人员可以中止检验。
检验检测仪器设备、计量器具和工具，必须经过计量检定合格，并在有效期内方可用于电梯检验。
公司自检检验人员必须为公司任命的检验人员。
During the process of inspecting materials and conducting on-site ns。
inspectors must record the n results truthfully on the original records (including the names and numbers of the inspected materials) and must not miss any ns or records。
Simple standardized markings。
such as "qualified"。
"unqualified"。
受控文件号：
自动扶梯与自动人行道
年度自检报告
报告编号
使用单位
自检日期
XXXXXXXXXXXXXXX公司
说明
1、本报告格式由宁波市特种设备行业协会电梯分会编制，适用于自动扶梯
与自动人行道的年度自行检查。
2、检验依据
TSG T7005-2012 《电梯监督检验和定期检验规则——自动扶梯与自动人行道》
产品使用维护说明书
3、“自检结果”和“审查结果”栏中“√”、“×”和“／”分别表示“合格”、
“不合格”和“无此项”。
要求测试数据的项目应填写实测数据。
4、检验所用计量器具均在计量检定合格或校准有效期内。
5、检验条件应符合TSG T7005-2012《电梯监督检验和定期检验规则
——自动扶梯与自动人行道》的规定。
6、无相关人员签名、未填写检验日期或未加盖使用单位及维保单位公章或
专用章的自检报告无效。
7、本报告宜由计算机打印输出，或者用黑色钢笔、签字笔填写，字迹应工
整，如作修改，修改处应有修改人员的签章。
8、本报告一式三份，由特种设备检验机构、使用单位和日常维保单位分别保存。
年度自检报告
使用单位资料自查表
维保单位自检项目表
注：标有★的项目为根据有关规定，对允许按照GB16899—1997及更早标准生产的自动扶梯和自动人行道，可以按照《自动扶梯和自动人行道监督检验规程》中的相关项目进行检验。
质量体系文件编号：GDSEI/RTJ-02-1.00 广东省特种设备检测院自动扶梯和自动人行道验收检验原始记录
№:CODTA2010060788 共9页 第1页 使用单位 陈新彪 注册代码 --- 安装单位 浙江梅轮电扶梯成套有限公司 安装地点 3*金鼎金峰中路15号 设备编号 3# 制造单位 浙江梅轮电扶梯成套有限公司 出厂编号 GD1320 电：2010W1035 梯种 自动扶梯 设备型号 FSL35B1000-0.5 电机功率 7.5kw 额定速度 0.5 m/s 输送能力 9000人/h 倾斜角 35° 梯级宽度 1000mm 提升高度 4.5m 使用区段长度 ---m 检验条件 温度： 26.4 ℃ 湿度： 72.6 ％ 电压： 391.2 V 检验仪器 第 T3-4 号工具箱 检验依据 1.《自动扶梯和自动人行道监督检验规程》 2.《自动扶梯和自动人行道的制造与安装安全规范》(GB16899-1997)
检验概况 □无整改项目 □有整改项目，已发出整改通知单，整改单号： 不合格项数：重要项目 项，一般项目 项 填写说明 实测栏：有测试数据要求的项目应填写实测数据；无测试数据要求的，“符合项目”可用简单的文字说明或划“√”表示“符合”，“不符合项目”须说明存在的问题，如该项目不适用以“／”表示。 评价栏：划“√”表示符合要求，划“×”表示不符合要求，划“／”表示无此项。
备注 ---
检验：张三 李四 校核：李四 检验日期： 2010 年 6 月 8 日 使用单位代表签名： 张三 安装单位代表签名： 李四 广东省特种设备检测院自动扶梯和自动人行道验收检验原始记录 共9页 第2页 序号 项类 项目 编号 检验内容与要求 实测 评价
1 1资 料 1.1※ 制造单位应提供下列资料和文件： a.型式试验合格证（复印件）； b.总体布置图； c.安装、使用、维护说明书； d.电气原理图和接线图及安全开关示意图。 a √ b √ c √ d √ √
2 1.2※ 安装单位应提供： a.施工情况记录和自检报告； b.安装过程中事故记录与处理报告； c.安装过程中由使用单位提出、经制造单位同意的变更设计的证明文件。 a √ b √ c / √ 3 1.3※ 改造（大修）单位除提供1.2项要求的内容外，还应提供改造（大修）部分的清单、主要部件合格证和型式试验报告副本、改造部分经改造单位批准并签章的图样和计算资料。 / / 4 1.4※ 使用单位应提供运行管理制度（如故障状态救援操作规程，自动扶梯或自动人行道钥匙使用保管制度等）。 √ √ 5 2 驱动和转向站 2.1 机房和转向站内至少应有一块为0.3㎡，其较小一边长度不少于0.5m的没有任何固定设备的站立面积。 面积 0.36 ㎡ 较小边 0.52 m √
6 2.2 当主驱动装置或制动器装在梯级、踏板或胶带的载客分支和返回分支之间时，在工作区段应提供一个适当的接近水平的立足平台，其面积不应小于 0.12㎡，最小尺寸不小于0.3m。 面积 0.22或/ ㎡ 较小0.35或/ m / 7 2.3 分离机房、驱动和转向站以及固定式控制柜（屏）前要有一个宽度不小于0.5m，深度为0.8m的自由空间。 0.60m× 0.82 或/ m √或/ 8 2.4 分离机房、驱动和转向站以及固定式控制柜（屏）在需要对运动部件进行维修和检查的地方，应有一个底面积至少为0.5m×0.6m的自由空间。 0.54m×0.65 或/ m √或/ 9 2.5 如果转动部件易接近或对人有危险，应设置有效的防护装置，特别是必须在内部进行维修工作的驱动站或转向站的梯级和踏板转向部分。 √ √ 10 2.6 分离机房、各驱动和转向站的电气照明应是永久性的和固定的。在金属结构内的驱动机房、转向站以及机房中的电气照明装置，应为常备的手提行灯。 √ √ 11 2.7 分离机房、驱动和转向站的每一处应配备一个或多个2P+PE型电源插座。 √ √ 广东省特种设备检测院自动扶梯和自动人行道验收检验原始记录 共9页 第3页 序号 项类 项目 编号 检验内容与要求 实测 评价
12 2 驱动和转向站 2.8※ 在驱动主机附近，转向站中或控制装置旁，应装设一只能切断电动机、制动器释放装置或控制电路电源的主开关。该开关应不能切断电源插座或检修及维修所必须的照明电路的电源。 √ √ 13 2.9 主开关处于断开位置时应可被锁住或处于“隔离”位置，应在打开活板门后能迅速而容易地断开。 √ √ 14 2.10 主开关应能切断自动扶梯或自动人行道在正常使用情况下最大电源的能力。 √ √ 15 2.11 当暖气装置、扶手照明和梳齿板照明是单独供电时，各相应开关应位于主开关旁并有明显的标志。 / /
16 2.12※ 在驱动和转向站中应设置使自动扶梯或自动人行道停止运行的停止开关，如果驱动站已设置了主开关，可不设停止开关。停止开关的动作应能切断驱动主机电源，并使工作制动器制动。 √ √
17 2.13 停止开关应为： a.手动的； b.具有清晰的，永久性的转换位置标记； c.符合安全触点要求。 √ √ 18 2.14※ 导体之间和导体对地之间绝缘电阻应大于1000Ω/V，并且其值不得小于： a.动力电路和电气安全装置电路：0.5MΩ； b.其他电路（控制、照明、信号等）：0.25MΩ。 动力 126 MΩ 安全 35.5 MΩ 照明 16.4 MΩ √ 19 2.15※ 零线和地线应始终分开。 √ √ 20 2.16 自动扶梯或自动人行道应设断相保护装置。 √ √
21 2.17※ 电动机的电源应由两个独立的接触器来切断，接触器的触头应串接于供电电路中，如果自动扶梯或自动人行道停止时，接触器的任一主触头未断开，就不能重新启动。 √ √ 22 2.18 直接与电源连接的电动机应进行短路保护。 √ √ 23 2.19 直接与电源连接的电动机应采用手动复位的自动开关进行过载保护，该开关应切断电动机的所有供电。 √ √
24 2.20※ 制动系统供电的中断至少应有两套独立的电气装置来实现，这些装置可以中断驱动主机的电源。如自动扶梯或自动人行道停车以后，这些电气装置中的任一个还没有断开，应不能重新启动。 √ √ 广东省特种设备检测院自动扶梯和自动人行道验收检验原始记录 共9页 第4页 序号 项类 项目 编号 检验内容与要求 实测 评价
25 2 驱动和转向站 2.21 能用手释放的制动器，应由手的持续力使制动器保护松开的状态 √ √ 26 2.22 如提供手动盘车装置，该装置应操作方使，安全可靠，不允许采用曲柄或多孔手轮。 √ √
27 2.23 自动扶梯或自动人行道的启动（或当启动是自动时，由一个使用者经过某一点时使之自动启动，投入有效运行），应只能由指定人员才能操作一个或数个开关来实现。 开关可采用：钥匙操作式开关，拆卸式手柄开关，护盖可锁式开关等，该开关不应同时用作主开关。 √ √
28 2.24 操纵开关的人员在操作之前应能看到整个自动扶梯或自动人行道，或者应有措施保证在操作之前没有人正在使用自动扶梯或自动人行道，运行方向在开关的指示上应能明显识别。 √ √ 29 2.25※ 紧急停止装置应设置在位于自动扶梯或自动人行道出入口附近的、明显而易于接近的位置。 √ √ 30 2.26※ 对于提升高度超过12m的自动扶梯或使用区段长度超过40m的自动人行道，应增设附加急停装置，附加急停装置之间的距离： a.自动扶梯不应超过15m； b.自动人行道不应超过40m。 / / 31 3 倾斜角和导向 3.1 倾 斜 角 3.1.1自动扶梯的倾斜角α不应超过30°，当提升高度不超过6m，额定速度不超过0.50m/s时，倾斜角α允许增至35°。 倾斜角 35 ° √ 32 3.1.2自动人行道的倾斜角不应超过12°。 倾斜角 12 ° √
33 3.2 导向 3.2.1自动扶梯梯级在出入口处应有导向，使其从梳齿板出来的梯级前缘和进入梳齿棉线梯级后缘至少应有一段0.8m长的水平移动距离。在水平运动段内，两个相邻梯级之间的高度误差最大允许为4mm。 水平移动距离0.9 m √ 若额定速度大于0.5m/s或堤升高度大于6m，该水平移动距离应至少为1.2m。 水平移动距离 1.4 m
34 3.2.2倾斜角大于6°的自动人行道，其上部出入口的踏板或胶带在进入梳齿之前或离开梳齿之后，应至少有一段0.4m长，最大倾角为6°的运行距离。 / m /
35 3.2.3对踏板式自动人行道，离开梳齿的踏板前缘和进入梳齿的踏板后缘，至少应有0.4m以上的一段不改变角度的距离。 / m / 广东省特种设备检测院自动扶梯和自动人行道验收检验原始记录 共9页 第5页 序号 项类 项目 编号 检验内容与要求 实测 评价
36 4 相邻区域 4.1 自动扶梯或自动人行道及其周边，特别是在梳齿板的附近应有足够和适当的照明。室内自动扶梯或自动人行道出入口处的光照度分别至少为50lx。 252 lx √ 室外自动扶梯或自动人行道出入口处的光照度为15lx 39 lx
37 4.2 在自动扶梯或自动人行道的出入口应有充分畅通的区域以容纳乘客。该畅通区的宽度至少等于扶手带中心线之间的距离，其纵深尺寸至少为2.5m。如果该区宽度增至扶手带中心距的两倍以上，则其纵深尺寸允许减少至2m。 扶手带中心距 1.2 m 宽度 1.4 m 深度 2.8 m √ 38 4.3 自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度不应小于2.3m。 2.5 m √ 39 4.4※ 如果建筑物的障碍会引起人员伤害时，则应采取相应的预防措施。特别是在与楼板交叉处以及各交叉设置的自动扶梯或自动人行道之间，应在外盖板上方设置一个无锐利边缘的垂直防碰挡板，其高度不应小于0.3m（扶手带中心线与任何障碍物之间距离不小于0.5m的除外）。 √或/ √或/ 40 4.5 扶手带外缘与墙壁或其他障碍物之间的水平距离在任何情况不均不得小于80mm。 105 mm √ 41 4.6 对相互邻近平行或交错设置的自动扶梯，扶手带的外缘间距离至少为120mm。 140 mm √ 42 5 扶手装置和围裙板 5.1 扶手带开口处与导轨或扶手支架之间的距离在任何情况下均不得超过8mm。 6.8 mm √ 43 5.2 扶手装置应没有任何部位可供人员站立；应采取措施阻止人们翻越扶手装置，以免除跌落的危险。 √ √
44 5.3 朝向梯级、踏板或胶带一侧扶手装置部分应是光滑的。其压条或镶条的装设方向与运行方向不一致时，其凸出高度不应超过3mm，应坚固且具有园角或倒角的边缘。围裙板与护壁板之间的连接处的结构应使钩绊的危险降至极小。 √ √ 45 5.4 护壁板之间的空隙不应大于4mm，其边缘应呈园角或倒角状。 4.5 mm √ 46 5.5 允许采用玻璃做成护壁板，护壁板应是单层安全玻璃（钢化玻璃），玻璃的厚度不应小于6mm。 √ √
