1.PDP基础知识

“田”字形单元排列的像素结构
条形排列的像素结构
彩色交流等离子体显示器(AC-PDP)介绍
（3）采用反射式PDP结构，荧光粉涂覆在后基板和障壁的侧壁上。
反射式发光，亮度高
（4）为了增加透光性，前基板上的显示电极使用透明导电材料。但透明电极的阻值较高（10～20 KΩ ），为了增加动态范围，必须减小电极电阻（＜200Ω ），因此，再在透明电极之上制作很细的金属电极。
彩色交流等离子体显示器(AC-PDP)介绍
彩色PDP用放电气体：
放电气体(成分、混合配比和充气压强) 对彩色PDP性能的影响: ■ 工作电压 ■ 发光效率 ■ 发光亮度 ■ 功耗 ■ 白场色度 ■ 显示的稳定性 ■ 寿命
对放电气体的要求： ①着火电压低； ②辐射的真空紫外光谱与荧光粉的激励光谱相匹配，而且强度高； ③放电本身发出的可见光对荧光粉发光色纯影响小； ④放电产生的离子对介质保护膜材料溅射小； ⑤化学性能稳定。
彩色交流等离子体显示器(AC-PDP)介绍举例：一个数据为00000000，则所有子场都不点亮，显示为最暗的0级灰度；当数据为00001001时，只有第一和第四子场点亮，对应灰度级为9的亮度。数据为11111111时，所有子场都点亮，显示图像最亮，对应灰度级为255的亮度。对于彩色AC-PDP，红、绿、蓝三种基本颜色，每种基本颜色可以显示256（28）级灰度，这样就可以组合出 16777216（224）种颜色，从而实现全色显示。
d 360 60 即

0.22 3438 0.75636分 1分 1000
彩色交流等离子体显示器(AC-PDP)介绍
发光机理:
彩色PDP发光的基本过程：
（1）气体放电过程，即利用稀有混合气体在外加电压的作用下产生放电，使原子受激而跃迁，发射出真空紫外线（200nm）的过程；（2）荧光粉发光过程，即利用气体放电所产生的紫外线，激发光致荧光粉发射出可见光的过程。

PDP

（2)先锋公司、松下公司和富士通公司以及韩国的三星和LG都在自己研制的驱动电路的基础上，推出了自己的逻辑板电路和驱动电路的专用集成电路。
（3）显示动态图像时的动态假轮廓(Dynamic False Contour)现象，日本电气通讯大学，研究新的驱动方法和图像数据处理方法，如采用Error Diffusion、Dithering等技术结合重复子场技术等处理方法，使动态假轮廓现象得到减弱。（4）其它公司如先锋、松下等也开发了新的驱动法使得彩色PDP的性能得到了很大的提高。
一 PDP的简介
二彩色AC-PDP的结构和工作原理三彩色AC-PDP的制造技术四彩色AC- PDP的驱动方法五彩色AC- PDP的电路系统六显示动态图像的干扰问题
二彩色AC-PDP的结构和工作原理
2.1 气体放电基础
V(V)
1000 800 Vb 600 400 E 200 F H 非自持放电汤生放电自持暗放电自持放电辉光放电弧光放电 G
减少电阻，降低成本（便宜于ITO）富士通公司弯曲障壁结构AC-PDP像素图增大荧光粉的涂覆面积
2.2 三电极表面放电型彩色AC-PDP的结构和工作原理
纯红光
纯绿光纯蓝光
前基板
CCF
荧光粉发光
氖气光谱
(a)
环境光反射光
后基板荧光粉(R) 荧光粉(G) 荧光粉(B)
松下公司的非对称单元结构提高色温
DC-PDP
AC-PDP
1.2 彩色PDP的发展历程
（1） 1964年，美国伊利诺（Illinois）大学的教授Bitzer和Slottow发现在电极和放电气体之间加一层电介质可以实现电容限流，并同时获得记忆效果，他们将这样的显示器件命名为等离子体显示屏；（2）彩色PDP的研究始于70年代。到90年代认识到它就是长期以来所追求的家用壁挂式大屏幕平面彩色电视的最佳选择，开始投入巨资和人员开发。（3）直流PDP---结构复杂，加工的工艺要求精度高,本身没有记忆功能，驱动电压高, 非生产的主流。交流型PDP由于有记忆功能，驱动电压低，寿命长等优点，而成为当前研究最多的的平板显示器。（4）随着PDP显示屏的制造工艺和大规模集成电路的飞速发展，大屏幕彩色 PDP显示器陆续进入市场。如1993年，富士通公司的21英寸彩色PDP进入市场，分辨率为640×480象素，亮度达200 cd/m2；1995年又推出了42英寸分辨率为 852×480，亮度为300 cd/m2。1999年SID年会和2001年SID年会上，Plasmaco 公司和LG分别展出了60英寸的HDTV（1366×768线）用彩色PDP。后来LG又推出了70英寸的样机。

高分辨率彩色AC PDP

高分辨率彩色AC PDP
久保明;彭国贤
【期刊名称】《光电子技术》
【年(卷),期】1990(10)4
【摘要】一、前言人们为实现信息终端机的小型化和轻量化而采用多种平板显示器。

其中,单色等离子体显示板(PDP)和液晶显示板(LCD)正在膝上计算机中使用。

LCD 虽耗电少,用干电池即可驱动,但视角小,响应速度慢,故在高级膝上计算机中,现在使用的是 PDP。

PDP 有 AC 型和 DC 型两种,由于 DC 型的驱动电路便宜,而成为当前的主流。

但是,个人计算机用的软件大部分是彩色的,因此,PDP 的彩色化是一个重要课题。

对于彩色显示,就亮度和寿命而言,用 AC PDP 较好。

在 AC PDP 中,面放电型 AC PDP 具有记忆机能,无闪烁、亮度高、发光效率高且结构简单。

因此,面放电 AC PDP 是实现 PDP 彩色化最有希望的器件。

【总页数】4页(P41-44)
【关键词】计算机;彩色显示器;AC型;PDP
【作者】久保明;彭国贤
【作者单位】
【正文语种】中文
【中图分类】TP334
【相关文献】
1.彩色AC—PDP制造技术的发展状况（上） [J], 杨文广
2.彩色AC—PDP制造技术的发展状况（下） [J], 杨文广
3.对彩色AC-PDP显示器的上要功能、性能要求（上） [J], 李莹莹
4.对彩色AC-PDP显示器的主要功能、性能要求（中） [J], 李莹莹
5.对彩色AC—PDP显示器的主要功能、性能要求（下） [J], 李莹莹
因版权原因，仅展示原文概要，查看原文内容请购买。

彩色ACPDP介绍

彩色交流等离子体显示器（AC-PDP)介绍
基本结构和工作原理
¿É ¼û ¹â
¿É ¼û ¹â
Ç°ÆÁ
Ç°ÆÁ
Xµç ¼«
Æø Ìå ·Å
MgO Ó« ¹â ·Û Æø Ìå ·Å µç ¿Õ ¼ä
VUV
½é ÖÊ ²ã
Yµç ¼«
MgO
µç ¿Õ ¼ä Ó« ¹â ·Û
½é ÖÊ ²ã VUV
ºó ÆÁ
Vgf Vw0 Va Vw
（3）
西安交通大学电子物理与器件教育部重点实验室
彩色交流等离子体显示器（AC-PDP)介绍
因为 Vw Vw0 Vwf ，上式可简化为 Vwf Va Vgf
（4）
实验测定Vgf很低，只有几伏，而Va一般约为100V，所以式(4) 可近似为
Vwf Va
2
B
彩色交流等离子体显示器（AC-PDP)介绍最小的书写脉冲为 Vs VW1 VB 需要经过几个放电周期才能达到平衡点A。如果VWr大到使 Vs VW1 VA 则称这个书写电压为完全书写电压，在书写脉冲之后就达到平衡点A。如果VWr大于完全书写电压，则工作点1将超过A点，经过几次放电再回到平衡点A。
Δ V w(V)
单元的电压转移特性曲线
A
m=1 m=2 B
m=2
C
0
Vs(min)
维持电压范围
Vs(max)
Vg0(V)
西安交通大学电子物理与器件教育部重点实验室
彩色交流等离子体显示器（AC-PDP)介绍
形成稳定放电序列的条件：
改写式 Vwi Vwi Vwi1 ，并微分得
dVWi1 1 d (VWi ) dVg0i

等离子显示器件(PDP).

负辉区内电场比较弱，自由电子不具备足够的能量使多数气体原子电离，但能使经过该区的多数气体原子的能量从基态跃迁到激发态，当原子回复到基态时，大部分或全部能量便以光的形式辐射出来，常见的氖气产生的可见光波长范围在 400nm~700nm，为红色。
4.2、等离子体显示板工作原理
图4.3 PDP结、IV形成的负阻区。当辉光放电时，在放电管内形成明暗交替的辉光放电区。其中包括II负辉区、III法拉弟暗区、IV正柱区（等离子区）、I阴极光膜和V阳极辉区四个发光区。其中前两者发光较强，以负辉区发光最强，是作为PDP 的主要发光源，
正柱区的本质是等离子体，可用来激发荧光粉使其发光，常用于荧光灯等光源。 PDP放电单元特别之处在于放电间隙小，放电常常不能显现正柱区而只利用了负辉区的发光。维持放电的基本过程都在阴极位降区，电极间压降几乎都集中在这里，控制放电气压、电压和间隙大小可决定是负辉区或正住区哪一种发光为主。
第 4章
等离子显示器件（PDP）
§4
等离子显示器件（PDP）
等离子体显示（Plasma Display Plate，简称PDP），自1964年发明以来，经过40年的迅速发展，相关技术已日趋成熟。等离子体显示吕是继CRT、LCD后的最新一代显示器，其厚度极薄，分辨率佳，大屏幕壁挂式平板彩电已经商品化，作为信息处理终端装置的多媒体显示板也已开始普及。
PDP的主要优点在于：因有的存储性能、高亮度、高对比度、能随机书写与擦除，寿命长、视角大、易与计算机互连等优点。
根据工作方式的不同，大致可分为两类：交流型和直流型。目前研究较多以交流型为主，并可依据电极的安排区分为二电极对向放电（Column Discharge）和三电极表面放电（Surface Discharge）两种结构。

平板显示技术(PDP)

PDP发光原理与结构图发光原理与结构图
等离子显示屏的组成、等离子显示屏的组成、结构特征
PDP像素放电、发光单元结构像素放电、像素放电
对放电气体的要求是：、着火电压低；、对放电气体的要求是：1、着火电压低；2、辐射的真空紫外光谱与荧光粉的激励光谱相匹配，而且强度高；、激励光谱相匹配，而且强度高；3、放电本身发出的可见光对荧光粉发光色纯影响小；、放电产生的离子对介质保护膜材料溅射小；、化学性能稳定。影响小；4、放电产生的离子对介质保护膜材料溅射小；5、化学性能稳定。因此，彩色AC-PDP可以选用稀有气体、Ne、Ar、Kr、Xe作为放电气体，可以选用稀有气体He、、、、作为放电气体作为放电气体，因此，彩色可以选用稀有气体它们的谐振辐射波长分别为58.3nm、73.6nm、106.7nm、123.6nm、147.0 nm。它们的谐振辐射波长分别为、、、、。
放电气体
具有不同组成成分放电气体的着火电压、放电电流、具有不同组成成分放电气体的着火电压、放电电流、辐射的光谱分布和强度不同，造成彩色AC-PDP的工作电压、功耗、亮度、光效和色度等性能的工作电压、度不同，造成彩色的工作电压功耗、亮度、存在较大差异。因此，为了使彩色AC-PDP具有优良的显示性能，必须合具有优良的显示性能，存在较大差异。因此，为了使彩色具有优良的显示性能理选择放电气体的组成成分。理选择放电气体的组成成分。彩色AC-PDP对放电气体的要求是：1、着火电压低；2、辐射的真空紫外对放电气体的要求是：、着火电压低；、彩色对放电气体的要求是光谱与荧光粉的激励光谱相匹配，而且强度高；、光谱与荧光粉的激励光谱相匹配，而且强度高；3、放电本身发出的可见光对荧光粉发光色纯影响小；、光对荧光粉发光色纯影响小；4、放电产生的离子对介质保护膜材料溅射可以选用稀有气体He、、小；5、化学性能稳定。因此，彩色、化学性能稳定。因此，彩色AC-PDP可以选用稀有气体、Ne、可以选用稀有气体 Ar、Kr、Xe作为放电气体，它们的谐振辐射波长分别为作为放电气体，、、作为放电气体它们的谐振辐射波长分别为58.3nm、73.6nm、、、 106.7nm、123.6nm、147.0 nm。、、。

AC-PDP的电路系统

西安交通大学电子物理与器件教育部重点实验室
彩色AC-PDP电路系统 ②一种带有两个斜坡擦除脉冲的新型驱动波形在一帧的首子场中的复位期只有一个加在X电极上的自擦除脉冲，并且在后续子场中采用加在Y电极上的两个斜坡擦除脉冲来实现壁电荷初始化。
last sub-field reset period one sub-field address period sustain period
（2）利用寻址电极：
① ② ③ Va
① 0V A ② Va A ③ 0V A
A 0V X 0V Y 0V
-V s
X 0V
Y 0V
X 0V
Y -V s
X 0V
Y 0V
西安交通大学电子物理与器件教育部重点实验室
彩色AC-PDP电路系统使单元由点亮状态转入熄火状态的方法: （1）利用寻址电极积累额外的壁电荷，最后自擦除放电
一电视场 SF1 SF2 SF3 SF4 SF5 SF6 扫描电极 1 扫描 500 501 扫描 1000 扫描脉冲时序维持放电显示期 SF7 SF8 时间
268H0 SF7 扫描电极 1 扫描电极 61 扫描电极 120 维持显示期停止期 SF6 SF1
269H0 时间 SF8 SF7 SF2
彩色AC-PDP电路系统
举例
一帧分8个子场，VGA格式640³480，假设扫描一行的时间为3μs：扫描480行所需的时间为1.44ms，
在一场时间16.7ms内8个子场扫描寻址所用的时间为11.52ms，这样留给维持放电显示的时间只有5.15ms，如果把准备期的时间计算在内，维持显示时间仅仅占一场总时间的不到31％。
ALIS驱动方法中一帧显示的组成

MPDP欧丽安等离子产品介绍

超宽观看角度

由于PDP自身带有发光源,无需外部光源来发光，这种主动发光的特性使PDP的可视角度极为宽广，在水平和垂直双方向上都高于160度。
全制式接收

等离子显示器能接驳多数常用视频信号源。包括复合视频（NTSC/PAL/SECAM），标准AV信号（Video&Audio），DVD/HDTV以及计算机输出的VGA信号。
PC
DVI-D
Input
ቤተ መጻሕፍቲ ባይዱ
Output
控制功能

电源：可控制电流开关

输入孔：可控制PC、DVI、DTV、DVD、S-Video、Video的信号输入。画面调整：可调整画面的对比度、亮度、敏感度、颜色、色彩。
画面位置调整：可上、下、左、右调整画面。显示墙：可控制显示墙的构成方式。白色平衡：可调整白色屏的平衡。
亮度均匀

大多数其他主流显示技术都存在屏幕亮度不均匀的现象（如投影、液晶、CRT 等），而由于PDP独特的显示原理，等离子显示器的亮度非常均匀，不会出现边角部分发暗的情况。
超薄的机身设计

PDP 在拥有超大显示面积的同时，机身超薄，方便安置在任何场所和位置。一般等离子显示器机身厚度仅为 8~11cm，42”等离子的整机重量也仅为30Kg左右。超轻超薄的优点使等离子显示器成为室内大屏幕显示的最佳设备。
Multi Displays systems
显示面积的可扩展性（根据要求定制）
﹤2mm拼接缝隙

欧丽安42英寸 M-PDP等离子面板，采用欧丽安独有 DZF(Dead-Zone Free)工艺生产，成功去除普通等离子面板四周3~4厘米宽的玻璃边，即所谓的"显示死区"，屏幕边缘每一个像素点都可清晰显示。拼接后，各显示单元之间缝隙小于2mm，实现最佳的等离子拼接效果，幕墙画面完美无缺。

PDP知识

PDP知识1、像素：也叫分辨率，是指可以显示出的水平和垂直像素的数组，其值通常与若干显示方式相对应。

分辨率为1366×768时，就是指在等离子屏幕的横向上划分了1366 个像素点，竖向上划分了 768 个像素点。

分辨率越高，则可接收分辨率的范围越大，则等离子的信号接收范围越广。

随着数字化电视和高清晰电视的发展，在选择等离子时候建议选购像素较高的产品，一般像素越高的等离子价格也相应要贵2、可视角度：指站在位于屏幕边某个角度时仍可清晰看见屏幕影像所构成的最大角度。

可视角度都是左右水平对称的，但在上下垂直方向上可就不一定了，而且常常是上下可视角度要小于左右可视角度。

等离子可视角度大多都为左右160度，视野开阔，能提供格外亮丽、均匀平滑的画面和前所未有更大观赏角度。

普通电视机在大于160度的地方观看时画面已严重失真，液晶更是望尘莫及。

3、对比度：是黑与白的比值，也就是从黑到白的渐变层次。

比值越大，从黑到白的渐变层次就越多，从而色彩表现越丰富。

对比度对视觉效果的影响非常关键，一般来说对比度越大，图像越清晰醒目，色彩也越鲜明艳丽；而对比度小，则会让整个画面都灰蒙蒙的。

高对比度对于图像的清晰度、细节表现、灰度层次表现都有很大帮助。

在一些黑白反差较大的文本显示、CAD显示和黑白照片显示等方面，高对比度产品在黑白反差、清晰度、完整性等方面都具有优势。

相对而言，在色彩层次方面，高对比度对图像的影响并不明显。

对比度对于动态视频显示效果影响要更大一些，由于动态图像中明暗转换比较快，对比度越高，人的眼睛越容易分辨出这样的转换过程。

等离子的对比度普遍都达到500：1以上，有部分产品高达3000：1以上，一般选购1000：1以上就可以满足大多数场合的需要。

4、亮度是指画面的明亮程度，单位是堪德拉每平米(cd/m2)或称nits，也就是每平方公尺分之烛光。

目前提高亮度的方法有两种，一种是提高LCD面板的光通过率；另一种就是增加背景灯光的亮度，即增加灯管数量。

表面放电AC—PDP驱动的原理刍析

表面放电AC—PDP驱动的原理刍析
徐康兴
【期刊名称】《电视技术》
【年(卷),期】1999(000)004
【摘要】在简单介绍等离子体显示屏（ＰＤＰ）器件的概况后，着重对表面放电式ＡＣ－ＰＤＰ的驱动原理进行了可能深入的分析。

【总页数】4页(P45-48)
【作者】徐康兴
【作者单位】北京牡丹电子集团公司
【正文语种】中文
【中图分类】TN141.501
【相关文献】
1.表面放电型彩色AC-PDP驱动技术的新进展 [J], 沈思宽;钱慰宗;孙鉴
2.表面放电AC-PDP放电特性的数值模拟 [J], 何锋;孙朝晖;刘纯亮
3.富士通21 inch全色AC-PDP放电单元结构设计的物理原理 [J], 姚宗熙
4.三电极表面放电型AC—PDP的驱动及灰度噪声 [J], 沈思宽;屈马林
5.表面放电式AC-PDP能量可恢复驱动电路的研究 [J], 李如美;吴玉广
因版权原因，仅展示原文概要，查看原文内容请购买。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

西安交通大学电子物理与器件教育部重点实验室
彩色交流等离子体显示器（AC-PDP)介绍彩色交流等离子体显示器（AC-PDP)介绍
Xe的二聚激发态产生VUV辐射的过程： Xe的二聚激发态产生VUV辐射的过程：的二聚激发态产生VUV辐射的过程
Ne-Xe放电辐射的主要可见光： Ne-Xe放电辐射的主要可见光：放电辐射的主要可见光
充入He-Xe(4%)与Ne-Xe(4%)的彩色与的彩色PDP光电特性比较充入的彩色光电特性比较
西安交通大学电子物理与器件教育部重点实验室
彩色交流等离子体显示器（AC-PDP)介绍彩色交流等离子体显示器（AC-PDP)介绍
发光机理: 发光机理: 彩色PDP发光的基本过程：彩色PDP发光的基本过程： PDP发光的基本过程（1）气体放电过程，即利用稀有混合气体在外加电气体放电过程，压的作用下产生放电，使原子受激而跃迁，压的作用下产生放电，使原子受激而跃迁，发射出真空紫外线（ 200nm 的过程； nm）真空紫外线（<200nm）的过程；（2）荧光粉发光过程，即利用气体放电所产生的紫荧光粉发光过程，外线，激发光致荧光粉发射出可见光的过程。外线，激发光致荧光粉发射出可见光的过程。
元素亚稳激发电位 U m（ V ）谐振激发电位 U r（ V ）电离电位 U i（ V ）谐振辐射波长 (nm ) 惰性气体原子的激发电位和电离电位 He Ne Ar Kr 19.80 16.62 11.55 9.91 21.21 24.580 58.3 16.85 21.559 73.6 11.61 15.755 106.7 10.02 13.996 123.6 Xe 8.32 8.45 12.127 147.0
提高Xe含量可提高PDP亮度、提高Xe含量可提高PDP亮度、 Xe含量可提高PDP亮度光效和改善色纯的原因：光效和改善色纯的原因：造成平均电子能量下降；量下降；产生更多的二聚态粒子Xe 态粒子Xe2*。
w (eV)
17
13
9
5
1 0
2
4
6
8
10
x Xe (% )
w 随 xXe 变化的关系 (HeNe0.25Xe气体气体) 气体
西安交通大学电子物理与器件教育部重点实验室
彩色交流等离子体显示器（AC-PDP)介绍彩色交流等离子体显示器（AC-PDP)介绍
彩色PDP用放电气体：彩色PDP用放电气体： PDP用放电气体
放电气体(成分、放电气体(成分、混合配比和充气压强) 对彩色PDP PDP性和充气压强) 对彩色PDP性能的影响: 能的影响: ■ 工作电压 ■ 发光效率 ■ 发光亮度 ■ 功耗 ■ 白场色度 ■ 显示的稳定性 ■ 寿命对放电气体的要求：对放电气体的要求： ①着火电压低；着火电压低； ② 辐射的真空紫外光谱与荧光粉的激励光谱相匹配，而且强度高；激励光谱相匹配，而且强度高； ③ 放电本身发出的可见光对荧光粉发光色纯影响小；发光色纯影响小； ④放电产生的离子对介质保护膜材料溅射小；料溅射小； ⑤化学性能稳定。化学性能稳定。
西安交通大学电子物理与器件教育部重点实验室
彩色交流等离子体显示器（AC-PDP)介绍彩色交流等离子体显示器（AC-PDP)介绍
混合气中Xe原子对着火电压的影响：混合气中Xe原子对着火电压的影响： Xe原子对着火电压的影响
与He和Ne原子发生潘宁电离，有利于放电进行； He和Ne原子发生潘宁电离，有利于放电进行；原子发生潘宁电离 Xe含量增高使平均电子能量下降引起电子对He He、 Xe含量增高使平均电子能量下降，引起电子对He、含量增高使平均电子能量下降， Ne、Xe原子电离碰撞总截面减小不利于放电进行。原子电离碰撞总截面减小， Ne、Xe 原子电离碰撞总截面减小，不利于放电进行。最终使着火电压增高还是降低，最终使着火电压增高还是降低，要看这两方面的影响哪个是主要的。这与Xe气含量有关。 Xe气含量有关响哪个是主要的。这与Xe气含量有关。
西安交通大学电子物理与器件教育部重点实验室
彩色交流等离子体显示器（AC-PDP)介绍彩色交流等离子体显示器（AC-PDP)介绍
彩色PDP三基色荧光粉材料及发光机理彩色PDP三基色荧光粉材料及发光机理 PDP
对彩色PDP使用的荧光粉的要求：对彩色PDP使用的荧光粉的要求： PDP使用的荧光粉的要求 ①在真空紫外线的激发下，发光效率高；在真空紫外线的激发下，发光效率高； ②色彩饱和度高，色彩再现区域大；色彩饱和度高，色彩再现区域大； ③余辉适宜；余辉适宜； ④热稳定性和辐照稳定性好；热稳定性和辐照稳定性好； ⑤有良好真空性能，即具有低的饱和蒸汽压并容易去气；有良好真空性能，即具有低的饱和蒸汽压并容易去气； ⑥涂覆性能良好。涂覆性能良好。
西安交通大学电子物理与器件教育部重点实验室
彩色交流等离子体显示器（AC-PDP)介绍彩色交流等离子体显示器（AC-PDP)介绍放电气体混合比例的优化二元气体: 二元气体: He-Xe、 Ne-Xe、 Ne-Kr 三元气体: 三元气体: He-Ne-Xe、Ne-Ar-Xe、 Ne-Kr-Xe 四元气体: 四元气体: He-Ne-Ar-Xe 五元气体: He-Ne-Ar-Kr-Xe 五元气体: 二元混合气体的光电性能：二元混合气体的光电性能：

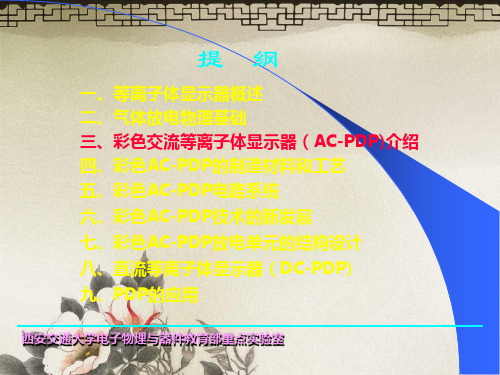

提纲
