彩色滤光片原理(BU)

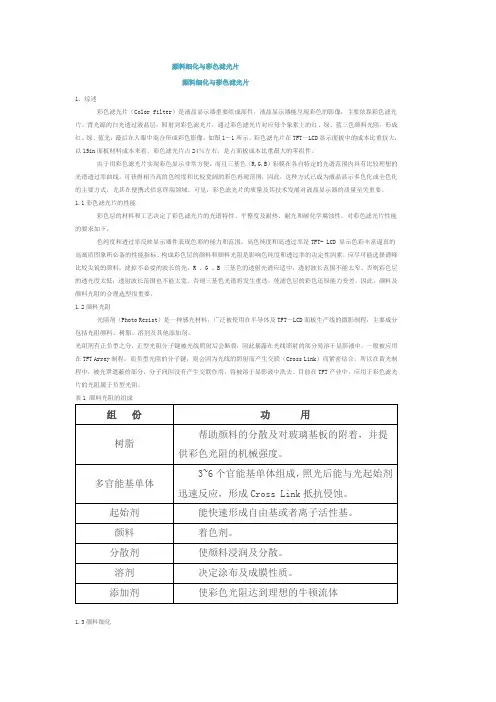

颜料细化与彩色滤光片颜料细化与彩色滤光片1、综述彩色滤光片（Color filter）是液晶显示器重要组成部件，液晶显示器能呈现彩色的影像，主要依靠彩色滤光片。

背光源的白光透过液晶层，照射到彩色滤光片，通过彩色滤光片对应每个象素上的红、绿、蓝三色颜料光阻，形成红、绿、蓝光，最后在人眼中混合形成彩色影像。

如图1－1所示。

彩色滤光片在TFT—LCD显示面板中的成本比重较大，以15in面板材料成本来看，彩色滤光片占24％左右，是占面板成本比重最大的零组件。

由于用彩色滤光片实现彩色显示非常方便，而且三基色（R,G,B）彩膜在各自特定的光谱范围内具有比较理想的光谱透过率曲线，可获得相当高的色纯度和比较宽阔的彩色再现范围，因此，这种方式已成为液晶显示多色化或全色化的主要方式，尤其在便携式信息终端领域。

可见，彩色滤光片的质量及其技术发展对液晶显示器的质量至关重要。

1.1彩色滤光片的性能彩色层的材料和工艺决定了彩色滤光片的光谱特性、平整度及耐热、耐光和耐化学腐蚀性。

对彩色滤光片性能的要求如下。

色纯度和透过率反映显示器件表现色彩的能力和范围。

高色纯度和高透过率是TFT- LCD 显示色彩丰富逼真的高画质图象所必备的性能指标。

构成彩色层的颜料和颜料光阻是影响色纯度和透过率的决定性因素。

应尽可能选择谱峰比较尖锐的颜料，滤掉不必要的波长的光。

R 、G 、B 三基色的透射光谱应适中，透射波长范围不能太窄、否则彩色层的透光度太低；透射波长范围也不能太宽、否则三基色光谱将发生重迭，使滤色层的彩色还原能力变差。

因此，颜料及颜料光阻的合理选型很重要。

1.2颜料光阻光阻剂（Photo Resist）是一种感光材料，广泛被使用在半导体及TFT—LCD面板生产线的微影制程；主要成分包括光阻颜料、树脂、溶剂及其他添加剂。

光阻剂有正负型之分，正型光阻分子键被光线照射后会断裂，因此暴露在光线照射的部分易溶于显影液中，一般被应用在TFT Array制程；而负型光阻的分子键，则会因为光线的照射而产生交联（Cross Link）而紧密结合，所以在黄光制程中，被光罩遮蔽的部分，分子间因没有产生交联作用，将被溶于显影液中洗去。

滤光片的工作原理滤光片工作原理滤光片工作原理: 滤光片是塑料或玻璃片再加入特种染料做成的，红色滤光片只能让红光通过，如此类推。

玻璃片的折射率原来与空气差不多，全部色光都可以通过，所以是透亮的，但是染了染料后，分子结构变化，折射率也发生变化，对某些色光的通过就有变化了。

比如一束白光通过蓝色滤光片，射出的是一束蓝光，而绿光、红光极少，大多数被滤光片吸取了。

滤光片用于滤去某一波长范围内的光，起单色器的作用，但它不可能得到单色光。

滤光片的作用很大。

广泛用于摄影界。

一些摄影大师拍摄的风景画，为什么主景总是那么突出，是怎样做到的？这就用到了滤光片。

比如你想用相机起拍一朵黄花，背景是蓝天、绿叶，假如依照平常拍，就不能突出“黄花”这个主题，由于黄花的形象不够突出。

但是，假如在镜头前放一个黄色滤光片，阻拦一部分绿叶发出的绿光、蓝天发出的蓝光，而让黄花发出的黄光大量通过，这样，黄花就显得特别明显了，突出了“黄花”这个主题。

滤光片的功用:1.滤除红外线.2.修整进来的光线滤除红外线:彩色CCD也可感应红外线,就是由于会感应红外线,会导致D.S.P无法算出正确颜色，因此须加一片滤光片,把光线中红外线部份隔开,所以只有彩色CCD需要装滤光片,黑白就不用了.修整进光:由于CCD上是一颗颗的感光体（CELL）构成,好光线是直射进来,但为了怕干扰到邻近感光体,就需要对光线加以修整,因此那片滤光片不是玻璃,而是石英片,利用石英的物理偏光特性,把进来的光线,保留直射部份,反射掉斜射部份,避开去影响旁边的感光点.1滤除红外线:可用镀膜方式及蓝玻璃,镀膜分真空镀膜及化学镀膜方式,化学镀膜是将石英片浸入溶剂中加以电镀,成本低但镀膜厚度不平均且简单脱落,真空镀膜是用真空蒸镀法,镀膜均匀且不易脱落,但成本高.以上我们称IR Coating , 目地在滤除红外线, 另外还要加上所谓的AR—Coating 的镀膜,目地是加添透光率,由于光线在透过不同介质时（比如从空气进入石英片）,会产生部分的折射及反射,加上AR—Coating 后,滤光片可达到98—99%的穿透率,否则只有90—95的穿透率,这对CCD的感光度当然有影响.另外是用蓝玻璃,蓝玻璃是用”吸取” 的方式过滤红外线,而IR—Coating是用反射的方式滤掉红外线,但反射光简单造成干扰,假如只考虑滤除红外线,蓝玻璃是比较好的选择 . 但上文说玻璃无法修整光线,因此就有一片蓝玻璃加一片石英片的所谓”两片式”滤光片.其中蓝玻璃用来滤红外线,而石英片修整光线用,因此石英片上只需做 AR—Coating就行了.2.修整光线:上文说到, 利用石英的物理偏光特性,把进来的光线,保留直射部份,反射掉斜射部份,但只能对一个方向修整,通常摄像机只考虑到水平辨别率,因此只对光线做水平修整, 因此在贴滤光片时方向要对,不可弄反了.那假如垂直光线也要修整的话怎办？很简单,就黏两片,把其中一片转90度就行了,因此就有这种也叫”两片式”的滤光片,一片用在水平修整,一片用在垂直修整,其中一片再做IR—Coating 来滤红外线.滤光片的功能作用介绍滤光片是塑料或玻璃片再加入特种染料做成的，红色滤光片只能让红光通过，如此类推。

液晶知识扫盲系列彩色滤光片c o l o r f i l t e rThe following text is amended on 12 November 2020.液晶知识扫盲系列4：彩色滤光片（color filter）一，什么是color filter彩色滤光片（Color filter）是一种表现颜色的光学滤光片，它可以精确选择欲通过的小范围波段光波，而反射掉其他不希望通过的波段。

彩色滤光片通常安装在光源的前方，使人眼可以接收到饱和的某个颜色光线。

有红外滤光片，绿色，蓝色等。

与UV滤光片，VD滤光片相比，凡是带色的滤光片之总称。

如反差滤光片、分色用滤光片、LB滤光片等。

LCD上的color filter一般采用R(red 红)，G（green 绿），B(blue蓝) 彩色滤光片来控制色彩的显示。

要了解他控制颜色的原理，先要了解TFT-color filter的结构及组成，才能明白它是如何可以在LCD上显示出我们需要的图像的。

二，color filter的结构彩色滤光片基本结构是由玻璃基板（Glass Substrate），黑色矩阵（Black Matrix），彩色层（Color Layer），保护层（Over Coat），ITO导电膜组成。

一般穿透式TFT用彩色光片结构如下图。

首先，如果我们使用高倍的放大镜观察color filter, 可以看到如下所示，是由每一个很少的RGB小点构成，我们把每一个绿色的，红色或蓝色的小点称之为sub-pixel. 每一个RGB的组合称之为pixel. 而旁边黑色的部分，我们就称之为blackmatrix(黑色矩阵)。

为什么我们要使用RGB颜色这是利用三基色混色原理，自然界中的任何颜色可由RGB三种色彩通过不同的比例混合而成。

Color filter 平面图理解了它们能够显示任何我们想要的颜色之外，我们再看看他是如何显示的。

如下图，是液晶面板的结构图。

Color_Filter_基础培训资料Color_Filter 基础培训资料一、什么是 Color_FilterColor_Filter，中文名为彩色滤光片，是一种能够选择性地透过特定颜色光的光学元件。

它在显示技术、光学成像、照明等领域有着广泛的应用。

简单来说，Color_Filter 就像是一个“颜色筛选器”，它可以让某些颜色的光通过，而阻挡其他颜色的光。

比如在液晶显示器（LCD）中，Color_Filter 与液晶层和背光源共同作用，使得我们能够看到丰富多彩的图像。

二、Color_Filter 的工作原理Color_Filter 的工作原理基于光的吸收和透过特性。

它通常由一系列的彩色像素组成，每个像素对应一种特定的颜色，如红色、绿色和蓝色（RGB），或者青色、品红色、黄色和黑色（CMYK）。

这些彩色像素是通过在透明基板上沉积或印刷特定的染料或颜料来实现的。

这些染料或颜料能够吸收特定波长的光，从而只允许特定颜色的光透过。

例如，红色像素的染料会吸收除了红色以外的其他颜色光，只让红色光通过。

当光线照射到Color_Filter 上时，与彩色像素颜色匹配的光会透过，而其他颜色的光则被吸收或反射。

这样，通过组合不同颜色的透过光，我们就可以得到各种颜色的效果。

三、Color_Filter 的类型1、染料型 Color_Filter染料型 Color_Filter 是通过将染料溶解在聚合物中，并涂覆在基板上制成的。

这种类型的Color_Filter 具有成本低、制作工艺简单的优点，但它的耐热性和耐光性相对较差，容易发生颜色漂移。

2、颜料型 Color_Filter颜料型 Color_Filter 是将颜料分散在聚合物中制成的。

与染料型相比，颜料型 Color_Filter 具有更好的耐热性、耐光性和化学稳定性，但制作工艺相对复杂，成本也较高。

3、电致变色型 Color_Filter电致变色型 Color_Filter 是一种可以通过外加电场来改变颜色的滤光片。

小学生科学实验的创意实验——五颜六色的光学习目标：研究彩色滤光片的作用。

实验简介：通过在彩色滤光片下观察不同颜色的物体，学生研究使用滤光片的效果。

前期知识准备：学生应该了解白光由七种颜色的光谱组成。

科学背景知识：白光由七色光谱组成：赤（红）、橙、黄、绿、蓝、靛（青）、紫，不同颜色的光谱具有不同的波长。

我们看到物体呈现不同颜色，是因为它们只反射自己的颜色而吸收了光谱中的其他颜色。

例如一本红色的书，只反射红光，却吸收了橙光、黄光、绿光、蓝光、靛（青）光和紫光。

黑色的物体吸收所有颜色的光，而白色物体则反射所有颜色的光。

彩色滤光片的工作原理与此相似，只有与它们相同的颜色才能穿透滤光片。

红色滤光片只能让红光透过，但会阻挡其他颜色的光，这意味着如果你透过红色滤光片看红色物体，物体仍然呈现红色，因为物体反射的红光能够透过红色滤光片。

但是，如果你透过红色滤光片看绿色物体，物体会呈现黑色，这是因为物体反射的绿光不能穿透红色滤光片。

国家课程对接：■六年级课程：光——解释人们能看见物体是由于光线从光源折射到眼睛，或者从光源先折射到物体后再折射到眼睛。

所需材料：■挑选不同颜色的物体，包括红色、蓝色和绿色。

■红色、蓝色和绿色滤光片。

安全及技术注意事项：■滤光片可以用方块的彩色醋酸纤维布（一种人造丝）制作，为了延长使用寿命，可以在周围加上黑色纸板或包糖纸做的框。

实验方法：教师准备工作：准备好不同颜色的物体，让学生透过滤光片观察。

用彩色塑料瓶充当滤光片也不错，如果瓶子里装过食物或饮料，务必冲洗干净并保持干燥。

学生任务：1. 选择你想观察的第一个物体，在实验结果表里写下它的颜色。

2. 预测在不同颜色的滤光片下，物体会呈现哪种颜色，把你的预测写进表格里。

3. 观察在每种颜色的滤光片下，物体呈现什么颜色并记录结果，你的预测正确吗？4. 按上述步骤观察其他物体。

数据收集：差异化实验：■降低难度：如果全班一起实验，学生可能觉得更容易些，用高射投影仪透过A4纸大小的滤光片向白板上投影。

关于彩色滤光片（CF）你了解多少？彩色滤光片（CF）概述彩色滤光片（Color Filter）简称CF，是LCD实现彩色化的关键材料。

其原理是在玻璃基板上通过颜料分散等工艺涂布BM、R/G/B、以及O/C，从而使通过的白光过滤为红、蓝、绿三种基本色素点阵来实现彩色显示。

CF显色原理红、绿、蓝叫做色光的三原色，利用这三种色光可以混合出不同的色彩来因为三种颜色每一种都有256个亮度水平级，所以三种色彩叠加就能形成1670万种色彩了（俗称真彩）彩色有三种特性，明度（Value）、色调（Hue）、彩度（Chroma）假想色度坐标(X、Y、Z) ，归一化坐标(x、y、z) l X代表红原色,Y代表绿原色,Z代表蓝原色,这三个原色不是物理上的真实色，而是虚构的假想色彩色滤光片主要生产工艺彩色滤光片是LCD 面板实现彩色化显示的关键原材料，约占彩色LCD 面板材料成本的25%左右。

此外，彩色滤光片还可应用于OLED 等其他平板显示产品。

彩色滤光片是由红、绿、蓝三种颜色组成的滤色膜，有规律地制作在一块玻璃基板上，利用滤光的原理，产生红（R）、绿（G）、蓝（B）三种颜色，根据驱动IC 控制电压的不同，三种颜色依不同种类混合产生各式各样的色彩。

注：LCD 用的CF 的组件主要包括玻璃基板、黑色矩阵（Black Matrix，简称BM）、彩色层（Color Layer，包括R（红）、绿（G）、蓝（B）三种颜色、保护层（Over Coat，简称O/C）及ITO 导电膜。

彩色滤光片是LCD 面板实现彩色化显示的关键原材料，必须与LCD 面板一对一同样大小搭配使用，因此彩色滤光片的技术发展与LCD 面板的技术发展息息相关。

彩色滤光片的初生产技术为染色法，后来又发展了电沉积法、印刷法、颜料分散法等生产技术，其中采用颜料分散法制作的CF 具有高精度及较佳的耐光性与耐热性，已成为国际上制作彩色滤光片的主流方法。

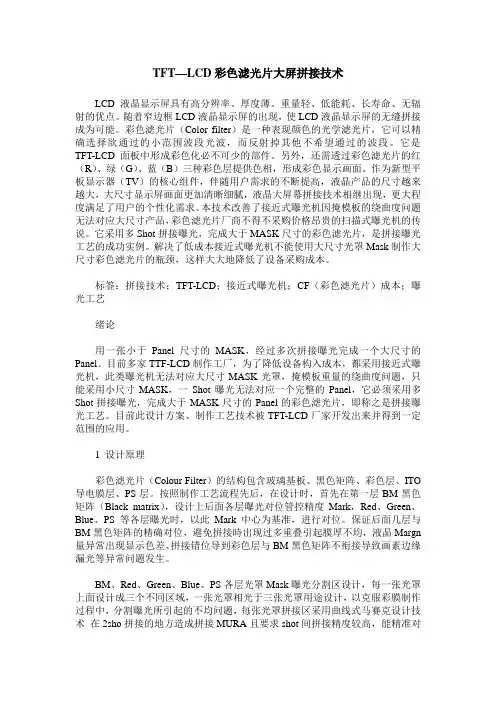

TFT—LCD彩色滤光片大屏拼接技术LCD液晶显示屏具有高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射的优点。

随着窄边框LCD液晶显示屏的出现，使LCD液晶显示屏的无缝拼接成为可能。

彩色滤光片（Color filter）是一种表现颜色的光学滤光片，它可以精确选择欲通过的小范围波段光波，而反射掉其他不希望通过的波段。

它是TFT-LCD面板中形成彩色化必不可少的部件。

另外，还需透过彩色滤光片的红（R）、绿（G）、蓝（B）三种彩色层提供色相，形成彩色显示画面。

作为新型平板显示器（TV）的核心组件，伴随用户需求的不断提高，液晶产品的尺寸越来越大，大尺寸显示屏画面更加清晰细腻，液晶大屏幕拼接技术相继出现，更大程度满足了用户的个性化需求。

本技术改善了接近式曝光机因掩模板的绕曲度问题无法对应大尺寸产品，彩色滤光片厂商不得不采购价格昂贵的扫描式曝光机的传说。

它采用多Shot拼接曝光，完成大于MASK尺寸的彩色滤光片，是拼接曝光工艺的成功实例。

解决了低成本接近式曝光机不能使用大尺寸光罩Mask制作大尺寸彩色滤光片的瓶颈，这样大大地降低了设备采购成本。

标签：拼接技术；TFT-LCD；接近式曝光机；CF（彩色滤光片）成本；曝光工艺绪论用一张小于Panel尺寸的MASK，经过多次拼接曝光完成一个大尺寸的Panel。

目前多家TTF-LCD制作工厂，为了降低设备构入成本，都采用接近式曝光机，此类曝光机无法对应大尺寸MASK光罩，掩模板重量的绕曲度问题，只能采用小尺寸MASK，一Shot曝光无法对应一个完整的Panel，它必须采用多Shot拼接曝光，完成大于MASK尺寸的Panel的彩色滤光片，即称之是拼接曝光工艺。

目前此设计方案、制作工艺技术被TFT-LCD厂家开发出来并得到一定范围的应用。

1 设计原理彩色滤光片（Colour Filter）的结构包含玻璃基板、黑色矩阵、彩色层、ITO 导电膜层、PS层。

按照制作工艺流程先后，在设计时，首先在第一层BM黑色矩阵（Black matrix），设计上后面各层曝光对位管控精度Mark，Red、Green、Blue、PS等各层曝光时，以此Mark中心为基准，进行对位。

彩色摄像机的工作原理彩色摄像机是一种能够捕捉彩色图像的设备，它的工作原理基于三原色光的混合和感光元件的工作。

首先，彩色摄像机使用了三原色光的混合原理。

我们知道，彩色图像可由红、绿、蓝三种基本颜色的光按一定比例混合而成。

摄像机中的彩色滤光片根据这个原理，将光分成红、绿、蓝三个通道。

具体来说，彩色滤光片会将光分解为红光、绿光和蓝光，然后每个通道只允许通过对应颜色的光。

这样，相机就能获取到每个通道上的光信号。

其次，感光元件是摄像机的核心部件。

常见的感光元件主要有互补金属-氧化物-半导体（CMOS）和电荷耦合器件（CCD）。

这两种感光元件都能够将光信号转换为电信号。

对于CMOS感光元件来说，当光经过滤光片传入时，被各个光敏电荷转换器感受到。

每个感光元件只能接收一种颜色的光。

然后，光信号会被转换成电荷，在每个感光元件的输出端被收集并通过转换电路转化为电信号。

之后，RGB通道的信号会被按照比例合成，将最后的彩色图像信号输出。

对于CCD感光元件，也是通过滤光片将光分为红、绿、蓝三个通道。

光信号会将感光元件中的电子进行光电转换。

传感器中的电荷会随着快门速度的变化而改变。

这些电荷将在感光元件上的电极中积聚，然后通过电信号放大器放大并转换为电信号，最终将RGB通道的信号合成为彩色图像信号。

总结来说，彩色摄像机的工作原理主要基于感光元件的工作和三原色光的混合。

通过感光元件将光信号转换为电信号，并用彩色滤光片将光分为红、绿、蓝三个通道。

最后，根据这三个通道的信号合成最终的彩色图像信号。

这样，我们可以实时捕捉到彩色的图像。

彩色摄像机是现代摄影和视频行业中很重要的设备之一，它能够捕捉到真实世界中丰富多彩的图像。

在这篇文章中，我们将继续深入探讨彩色摄像机的工作原理，并介绍其关键组成部分及其工作流程。

一、关键组成部分：1. 彩色滤光片：彩色滤光片通常由红、绿、蓝三个滤光层组成，通过滤波的方式分离出各个颜色通道的光线。

这些滤光片通常位于感光元件的上方，确保只有特定颜色的光线能够射入感光元件中。

滤光片滤光原理滤光片是一个光学器件，其原理是利用特定材料对于特定波长的光的吸收和透射作用，从而达到滤光目的。

有时候，我们也会把滤光片称之为滤光器或者光学滤镜，其功能就是在不同的应用场合下可以减少或者过滤掉某段波长的光线。

一、滤光片的分类1. 根据作用波长的不同，可以将滤光片分为色散型滤光片和非色散型滤光片。

色散型滤光片通常用于光学领域，例如在显微镜、摄像机、显示器等地方使用。

非色散型滤光片则可以用来过滤掉某些特定光线，例如在摄影中使用的红外滤光片等。

2. 根据尺寸的不同，可以将滤光片分为玻璃滤光片和薄膜滤光片两种常见类型。

玻璃滤光片通常尺寸较大，常见的用途是在显微镜、摄像机等器件中作为配件使用。

而薄膜滤光片则主要用于光学仪器和光电子设备中，具有小体积、轻便、易于制造等优点。

光线本身是由不同波长的电磁波构成的。

在光线经过滤光片时，其作用原理就是让其中一段波长的光穿透，而过滤掉其他波长的光。

滤光片主要利用吸收作用、衍射作用、干涉作用等原理来达到其过滤的效果。

1. 吸收作用滤光片的吸收作用主要是利用材料对于特定波长的光的吸收现象。

蓝色滤光片可以吸收它之前可以透过滤光片的其余波长光，使得光线只剩下蓝色波长的光穿过滤光片。

这其中要考虑的一个参数就是滤光片的材料，我们通常会将材料选择为能够吸收需要滤掉的波长的光的材料。

2. 衍射作用滤光片的衍射作用主要是利用衍射现象，将不同波长的光线引导到不同的位置，从而分离需要滤掉的波长光线。

在显微镜中，我们可以利用紫外滤光片来衍射紫外光，使其与可见光分离出来，从而实现对显微镜下的样本进行更好的观察和研究。

3. 干涉作用滤光片的干涉作用主要利用光线的干涉现象，通过干涉特定波长的光线，将其滤掉，从而实现特定波长的光线的透射。

在分光匀星照相望远镜中，利用滤光片的干涉作用，可以实现对于某一特定波长的光线进行测量和分析。

滤光片是一个比较重要的光学器件，其在很多领域中都有着广泛的应用，例如：1. 显微镜领域：滤光片可以用于显微镜下的样品观察和研究，例如干涉滤光镜、吸收滤光镜等。

滤光片的作用和原理
滤光片是一种可以选择性地传透或者吸收特定频率范围内光线的光学元件。

它的主要作用是控制光的颜色和强度，常用于调节光线的亮度、改变光线的色彩、过滤掉杂乱的光线等。

滤光片的原理基于光的干涉和吸收。

一般来说，滤光片的材料具有特定的能级结构，能够选择性地吸收特定波长的光线。

当光线通过滤光片时，只有与滤光片能级结构匹配的波长的光被吸收，而非匹配的波长的光则被传透。

这样，滤光片可以选择性地过滤掉不需要的波长的光线，只留下特定波长的光线通过。

滤光片的材料和结构决定了它能够过滤掉的波长范围。

常见的滤光片包括分光镜、偏振片、彩色滤光片等。

其中，分光镜能够将光线按照不同的波长分离出来；偏振片能够选择性地传透或者阻挡特定方向的偏振光；彩色滤光片能够选择性地吸收特定颜色的光线。

总之，滤光片通过选择性地吸收或者传透特定频率的光线，实现了控制光线颜色和强度的功能。

这使得滤光片在摄影、光学仪器、光谱分析等领域有着广泛的应用。
