彩色滤光片介绍

浅谈彩色滤光片的生产制造摘要：液晶显示器（Liquid Crystal Display）作为当今社会主流显示之一，广泛应用于我们的生活中，常用于计算机的屏幕显示以及电视机的屏幕显示。

它具有体积较小、辐射低、能耗低等特点。

彩色滤光片（Color Filter）是液晶显示器不可缺少的一部分，它是液晶显示屏颜色产生的重要部件。

本文就彩色滤光片的基本构造与生产制造流程以及生产所需要的设备进行简单的阐述。

关键词:液晶显示器；彩色滤光片的结构；制造流程；生产设备；1.彩色滤光片的简介彩色滤光片（Color Filter）的原理是在玻璃基板上制作出许多由红色、绿色和蓝色组成的画素矩阵，每一个红色、绿色和蓝色的画素对应一个液晶显示器上面的像素，当背光源产生的白光通过这些画素后就会产生红色、绿色和蓝色的光，从而构成了三原色光，通过三原色光的加法混色从而达到显示的效果。

图1 彩色滤光片彩色滤光片的结构：首先在一张素玻璃基板上制作出一层黑色的矩形矩阵用来遮光即BM（Black Matrix）层，在依照既定的顺序在玻璃基板上涂上一层具有透光性的红、绿、蓝（R ・ G ・ B）三原色的彩色滤光层（Color Resist），然后在RGB上面镀上一层ITO即透明的金属导电膜，最后制作一层支撑层Photo Spacer （PS），根据产品的生产设计需求有时会加入Liquid Crystal 配向用的突起（VA材）以及保护层Over Coat （OC材）。

图2 彩色滤光片结构图下面介绍彩色滤光片每一层的作用：BM 层：BM是一层黑色的矩形矩阵，它的作用是将RGB 三种颜色的画素完全围住、使显示的图像更加清晰、提高色彩的对比度。

同时用来遮蔽Array 基板上液晶的驱动电极产生的光，防止绿、红、蓝三原色混色。

RGB层：通过光的三原色（RGB）加法混色原理显示颜色， RGB的光量是通过Liquid Crystal （Shutter的作用）来进行调整从而实现Color化。

生产彩色滤光片用材料简介1. 引言1.1 背景介绍彩色滤光片是一种常用的光学元件，通过不同的材料和制作工艺，在光线穿过时能够选择性地吸收某些波长的光线，从而实现对光的滤波效果。

彩色滤光片广泛应用于摄影、电子显示、医学影像等领域，起到调节光线、增强画面色彩和对特定波长进行选择性透过的作用。

随着科技的不断发展和需求的增加，对彩色滤光片材料的要求也越来越高。

各种新型材料的应用使得彩色滤光片的性能不断提升，色彩更加饱和，透光率更高，同时具有更好的耐用性和环保性。

本文将对彩色滤光片的作用、材料种类、主要材料的特点、制作工艺以及应用领域等进行介绍，旨在深入探讨彩色滤光片材料的重要性，并展望未来发展趋势。

希望通过本文的介绍，读者能够对彩色滤光片的材料有一个更深入的了解。

1.2 研究目的研究目的是深入了解生产彩色滤光片所使用的材料，探讨不同材料的特点和优劣，以及它们在彩色滤光片制作中的应用。

通过对彩色滤光片材料的研究，可以帮助我们更好地了解彩色滤光片的工作原理和制作过程，为其在各种应用领域中的实际应用提供更多可能性和优化方案。

通过对彩色滤光片材料的研究，也可以为相关材料工程领域的发展提供参考和借鉴，促进新材料的研发和推广应用。

通过本次研究，我们希望能够揭示彩色滤光片材料的重要性，为未来彩色滤光片材料的研究和发展趋势提供一定的指导和启示。

2. 正文2.1 彩色滤光片的作用彩色滤光片是一种应用广泛的光学元件，其主要作用是选择性地透过特定波长的光线，同时阻挡其他波长的光线。

通过使用不同颜色的滤光片，可以实现光的分光和滤色，从而产生不同颜色的光线。

彩色滤光片在各种领域都有重要的应用，例如摄影、电视显示、光谱分析等。

在摄影中，彩色滤光片可以调整色调和对比度，使拍摄的照片更加饱满和生动。

使用红色滤光片可以增强天空的对比度，使云朵更加清晰；使用绿色滤光片可以增强植物的色彩，使照片更加生动。

在电视显示领域，彩色滤光片被广泛应用于液晶显示器和OLED显示器中，用于调节像素的颜色和亮度，使显示效果更加清晰和真实。

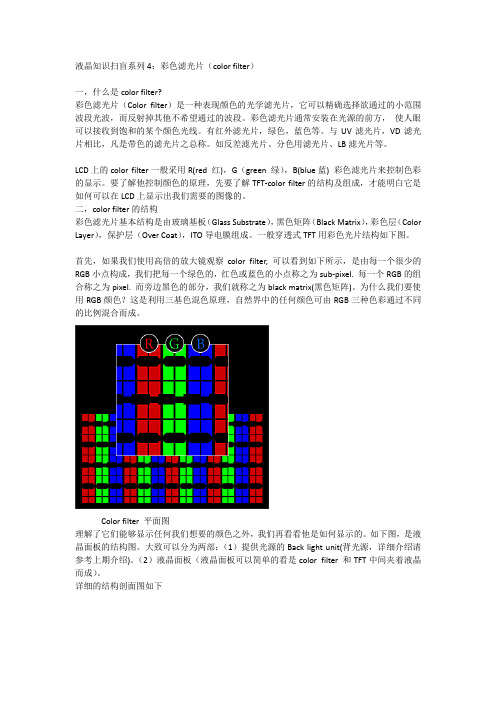

液晶知识扫盲系列4：彩色滤光片（color filter）一，什么是color filter?彩色滤光片（Color filter）是一种表现颜色的光学滤光片，它可以精确选择欲通过的小范围波段光波，而反射掉其他不希望通过的波段。

彩色滤光片通常安装在光源的前方，使人眼可以接收到饱和的某个颜色光线。

有红外滤光片，绿色，蓝色等。

与UV滤光片，VD滤光片相比，凡是带色的滤光片之总称。

如反差滤光片、分色用滤光片、LB滤光片等。

LCD上的color filter一般采用R(red 红)，G（green 绿），B(blue蓝) 彩色滤光片来控制色彩的显示。

要了解他控制颜色的原理，先要了解TFT-color filter的结构及组成，才能明白它是如何可以在LCD上显示出我们需要的图像的。

二，color filter的结构彩色滤光片基本结构是由玻璃基板（Glass Substrate），黑色矩阵（Black Matrix），彩色层（Color Layer），保护层（Over Coat），ITO导电膜组成。

一般穿透式TFT用彩色光片结构如下图。

首先，如果我们使用高倍的放大镜观察color filter, 可以看到如下所示，是由每一个很少的RGB小点构成，我们把每一个绿色的，红色或蓝色的小点称之为sub-pixel. 每一个RGB的组合称之为pixel. 而旁边黑色的部分，我们就称之为black matrix(黑色矩阵)。

为什么我们要使用RGB颜色？这是利用三基色混色原理，自然界中的任何颜色可由RGB三种色彩通过不同的比例混合而成。

Color filter 平面图理解了它们能够显示任何我们想要的颜色之外，我们再看看他是如何显示的。

如下图，是液晶面板的结构图。

大致可以分为两部：（1）提供光源的Back light unit(背光源，详细介绍请参考上期介绍)。

（2）液晶面板（液晶面板可以简单的看是color filter 和TFT中间夹着液晶而成）。

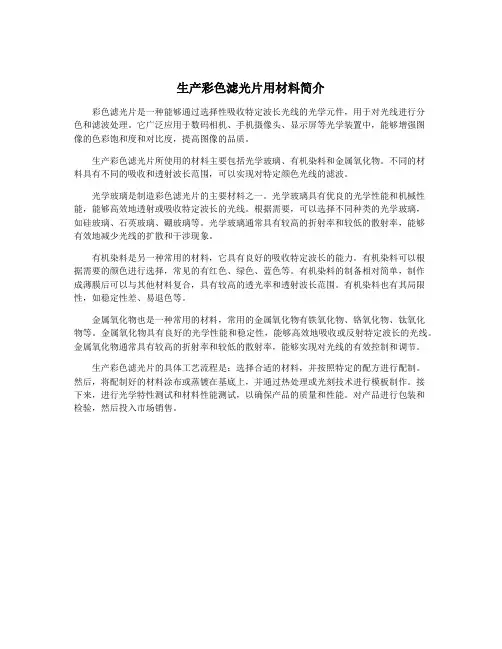

生产彩色滤光片用材料简介彩色滤光片是一种能够通过选择性吸收特定波长光线的光学元件，用于对光线进行分色和滤波处理。

它广泛应用于数码相机、手机摄像头、显示屏等光学装置中，能够增强图像的色彩饱和度和对比度，提高图像的品质。

生产彩色滤光片所使用的材料主要包括光学玻璃、有机染料和金属氧化物。

不同的材料具有不同的吸收和透射波长范围，可以实现对特定颜色光线的滤波。

光学玻璃是制造彩色滤光片的主要材料之一。

光学玻璃具有优良的光学性能和机械性能，能够高效地透射或吸收特定波长的光线。

根据需要，可以选择不同种类的光学玻璃，如硅玻璃、石英玻璃、硼玻璃等。

光学玻璃通常具有较高的折射率和较低的散射率，能够有效地减少光线的扩散和干涉现象。

有机染料是另一种常用的材料，它具有良好的吸收特定波长的能力。

有机染料可以根据需要的颜色进行选择，常见的有红色、绿色、蓝色等。

有机染料的制备相对简单，制作成薄膜后可以与其他材料复合，具有较高的透光率和透射波长范围。

有机染料也有其局限性，如稳定性差、易退色等。

金属氧化物也是一种常用的材料，常用的金属氧化物有铁氧化物、铬氧化物、钛氧化物等。

金属氧化物具有良好的光学性能和稳定性，能够高效地吸收或反射特定波长的光线。

金属氧化物通常具有较高的折射率和较低的散射率，能够实现对光线的有效控制和调节。

生产彩色滤光片的具体工艺流程是：选择合适的材料，并按照特定的配方进行配制。

然后，将配制好的材料涂布或蒸镀在基底上，并通过热处理或光刻技术进行模板制作。

接下来，进行光学特性测试和材料性能测试，以确保产品的质量和性能。

对产品进行包装和检验，然后投入市场销售。

Color_Filter_基础培训资料Color_Filter 基础培训资料一、什么是 Color_FilterColor_Filter，中文名为彩色滤光片，是一种能够选择性地透过特定颜色光的光学元件。

它在显示技术、光学成像、照明等领域有着广泛的应用。

简单来说，Color_Filter 就像是一个“颜色筛选器”，它可以让某些颜色的光通过，而阻挡其他颜色的光。

比如在液晶显示器（LCD）中，Color_Filter 与液晶层和背光源共同作用，使得我们能够看到丰富多彩的图像。

二、Color_Filter 的工作原理Color_Filter 的工作原理基于光的吸收和透过特性。

它通常由一系列的彩色像素组成，每个像素对应一种特定的颜色，如红色、绿色和蓝色（RGB），或者青色、品红色、黄色和黑色（CMYK）。

这些彩色像素是通过在透明基板上沉积或印刷特定的染料或颜料来实现的。

这些染料或颜料能够吸收特定波长的光，从而只允许特定颜色的光透过。

例如，红色像素的染料会吸收除了红色以外的其他颜色光，只让红色光通过。

当光线照射到Color_Filter 上时，与彩色像素颜色匹配的光会透过，而其他颜色的光则被吸收或反射。

这样，通过组合不同颜色的透过光，我们就可以得到各种颜色的效果。

三、Color_Filter 的类型1、染料型 Color_Filter染料型 Color_Filter 是通过将染料溶解在聚合物中，并涂覆在基板上制成的。

这种类型的Color_Filter 具有成本低、制作工艺简单的优点，但它的耐热性和耐光性相对较差，容易发生颜色漂移。

2、颜料型 Color_Filter颜料型 Color_Filter 是将颜料分散在聚合物中制成的。

与染料型相比，颜料型 Color_Filter 具有更好的耐热性、耐光性和化学稳定性，但制作工艺相对复杂，成本也较高。

3、电致变色型 Color_Filter电致变色型 Color_Filter 是一种可以通过外加电场来改变颜色的滤光片。

现行的液晶面板大部分都是利用彩色滤光片实现彩色显示的。

与经纱和纬纱为不同颜色的纺织品一样，通过排列很小的点和线，按照加法混色的原理来进行彩色显示。

彩色滤光片大都是由R（红）、G（绿）、B（蓝）3色子像素构成1个像素，3种颜色混合后变成白色。

从远处看，看到的是混合后的颜色，而像素扩大后，则可以看到很小的色点(网点)。

此外，依次驱动RGB三色光源的场序方式也已经实现了实用化。

RGB子像素的排列方法包括“条状排列”、“对角形排列”以及“三角形排列”等。

条状排列是指将RGB子像素按竖条状排列。

该方法已经用于大尺寸彩色液晶面板，以及多用来显示线条、图形和文字的个人电脑显示器等高清晰显示器用途。

对角形排列是指将RGB子像素的同一颜色按对角线方向斜向排列。

如果第一列为RGBRGB，则第二列为BRGBRG。

这种排列的特点是，可比条状排列获得更加自然的图像。

三角形排列是指将RGB三色按三角形排列。

各点按场域错开半个间距。

纵、横、斜方向均有RGB，可获得自然的图像显示。

该方式被用于取景器等。

采用三角形排列的0.44英寸多晶硅TFT液晶面板等目前已经上市。

要想使液晶面板实现彩色显示，彩色滤光片是重要的部件之一。

因为彩色滤光片决定了显示器的彩色显示质量和亮度。

因此，分光透射率和色调等色彩显示性能非常重要。

同时还要求具有耐热性、耐光性、耐药品性、尺寸稳定性和平滑性等多种特性，以及低成本。

在反射型液晶面板中，入射光两次通过彩色滤光片，因此透射率是非常重要的指标。

而在半透过型液晶面板中，为了使利用外光反射时和利用背照灯的透射光反射时一样，即使在一个像素中也要改变滤光片的形状和膜厚。

彩色滤光片的构成如下：在透明的玻璃基板上，除RGB三原色外，还有遮光用黑色矩阵、保护膜以及通用透明电极（ITO）等。

彩色滤光片分染料类(染色、分散染料、印刷)和颜料类(颜料分散、电镀、印刷、转印、蒸镀)。

以前曾使用色彩鲜艳的染料类彩色滤光片，不过最近多使用耐热性较高的颜料类彩色滤光片。

生产彩色滤光片用材料简介彩色滤光片是一种用于光学设备中的光学元件，通过特定的材料和结构设计，能够选择性地透过或者反射特定波长的光线，从而达到分离、过滤和处理光线的目的。

彩色滤光片广泛应用于摄影、显微镜、显微摄像头、激光器、光通讯等领域。

在这些应用中，彩色滤光片的质量和性能直接影响着光学设备的成像效果和应用效果。

彩色滤光片由于需要选择性地透过或反射特定波长的光线，因此需要通过特定的材料和结构设计来实现这一功能。

目前，常见的彩色滤光片材料包括玻璃、塑料、玻璃纤维和金属等。

这些材料各具特点，能够满足不同应用领域的需求。

玻璃是一种常见的彩色滤光片材料，具有良好的光学性能和化学稳定性，可以满足高精度光学设备的要求。

玻璃的制作工艺成熟，可以实现不同波长的光线选择性透过，因此被广泛应用于显微镜、光学仪器等领域。

由于玻璃的硬度高，耐磨性好，可以保证彩色滤光片的使用寿命较长。

塑料材料是另一种常见的彩色滤光片材料，具有重量轻、成本低、加工性能好等优点。

塑料材料可以通过注塑成型、压延等工艺制作成不同形状和大小的彩色滤光片，因此在大批量生产和特定形状需求的场合下具有一定的竞争优势。

塑料材料的光学性能和耐高温性能较差，因此在一些高精度和高温环境下的应用受到限制。

金属材料是一种特殊的彩色滤光片材料，具有良好的反射性能和耐腐蚀性能，可以实现对特定波长的光线的反射。

金属彩色滤光片广泛应用于激光器、光通讯等领域，可以实现对特定波长光线的精确控制和处理。

除了材料的选择外，彩色滤光片的结构设计也是影响其光学性能的重要因素。

常见的彩色滤光片结构包括染料膜、金属薄膜、多层膜等。

这些结构可以实现对光线的吸收、透过、反射等不同处理方式，从而实现对特定波长光线的选择性控制。

彩色滤光片的材料和结构设计是相互影响、相互制约的，需要根据具体的应用要求和光学性能要求来选择合适的材料和结构设计。

未来随着光学技术和材料科学的发展，相信彩色滤光片的材料和结构会有更多的创新和突破，为光学设备的性能提升和应用拓展提供更多的可能性。

关于彩色滤光片（CF）你了解多少？彩色滤光片（CF）概述彩色滤光片（Color Filter）简称CF，是LCD实现彩色化的关键材料。

其原理是在玻璃基板上通过颜料分散等工艺涂布BM、R/G/B、以及O/C，从而使通过的白光过滤为红、蓝、绿三种基本色素点阵来实现彩色显示。

CF显色原理红、绿、蓝叫做色光的三原色，利用这三种色光可以混合出不同的色彩来因为三种颜色每一种都有256个亮度水平级，所以三种色彩叠加就能形成1670万种色彩了（俗称真彩）彩色有三种特性，明度（Value）、色调（Hue）、彩度（Chroma）假想色度坐标(X、Y、Z) ，归一化坐标(x、y、z) l X代表红原色,Y代表绿原色,Z代表蓝原色,这三个原色不是物理上的真实色，而是虚构的假想色彩色滤光片主要生产工艺彩色滤光片是LCD 面板实现彩色化显示的关键原材料，约占彩色LCD 面板材料成本的25%左右。

此外，彩色滤光片还可应用于OLED 等其他平板显示产品。

彩色滤光片是由红、绿、蓝三种颜色组成的滤色膜，有规律地制作在一块玻璃基板上，利用滤光的原理，产生红（R）、绿（G）、蓝（B）三种颜色，根据驱动IC 控制电压的不同，三种颜色依不同种类混合产生各式各样的色彩。

注：LCD 用的CF 的组件主要包括玻璃基板、黑色矩阵（Black Matrix，简称BM）、彩色层（Color Layer，包括R（红）、绿（G）、蓝（B）三种颜色、保护层（Over Coat，简称O/C）及ITO 导电膜。

彩色滤光片是LCD 面板实现彩色化显示的关键原材料，必须与LCD 面板一对一同样大小搭配使用，因此彩色滤光片的技术发展与LCD 面板的技术发展息息相关。

彩色滤光片的初生产技术为染色法，后来又发展了电沉积法、印刷法、颜料分散法等生产技术，其中采用颜料分散法制作的CF 具有高精度及较佳的耐光性与耐热性，已成为国际上制作彩色滤光片的主流方法。
