4. 6. 1.1.1.Console 连接8902使用的串口线一头是 RJ-45接口，一头是 DBQ —般现场发货时均配发了串口线；如果没有，可以按照以下线序制作:Win dow操作系统自带的超级终端工具配置为例进行说明。
1. 将串口线的RJ-45接头插入8909的串口，另一端 DB9接头连接到PC 机的串口上。
2. 运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安 装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面: 一般选择连接的串口为 COM1 （以实际端口为准），单击“确定”按钮出 现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面: 切换到“设置”页签，选择终端仿真类型为 VT100或自动检测，单击“确 定”按钮，完成登录设置。
中兴交换机简明配置教程1.使用与操作1.1. 连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式:Con sole 连接配置 Telnet 连接配置SSH( Secure Shell )连接配置般通过在 PC 机上运行的终端仿真程序来进行串口的登录。
以下以7. 如果8909 之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable 用户初始密码为zxr101.1.2. Telnet 连接前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
获取IP 地址方法Vlan 和管理口的IP 可以通过Console 连接进入8902 用户模式，输入enable ，密码zxr10 ，进入特权模式，执行show run 查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show run Building configuration... !**********Before interface -- show runon RP start!********* interface vlan 201ip address 192.168.51.113 255.255.255.0nvram mng-ip-address 128.0.17.8 255.0.0.0 username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。

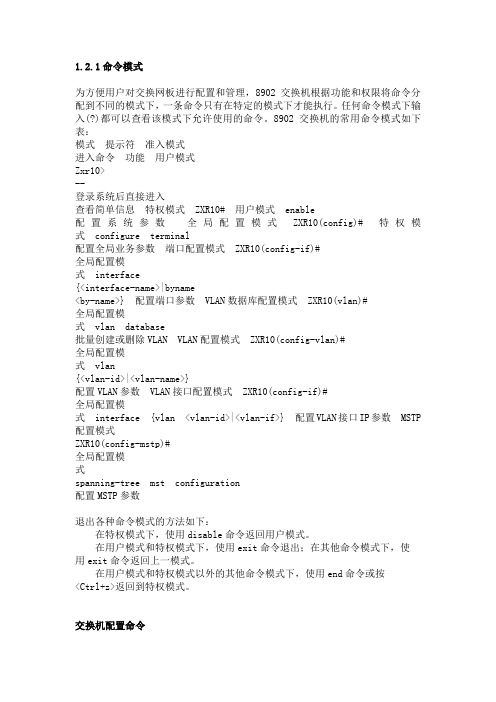

1.2.1命令模式为方便用户对交换网板进行配置和管理，8902交换机根据功能和权限将命令分配到不同的模式下，一条命令只有在特定的模式下才能执行。
任何命令模式下输入(?)都可以查看该模式下允许使用的命令。
8902交换机的常用命令模式如下表：模式提示符准入模式进入命令功能用户模式Zxr10>--登录系统后直接进入查看简单信息特权模式ZXR10# 用户模式enable配置系统参数全局配置模式ZXR10(config)# 特权模式configure terminal配置全局业务参数端口配置模式ZXR10(config-if)#全局配置模式interface{<interface-name>|byname<by-name>} 配置端口参数VLAN数据库配置模式ZXR10(vlan)#全局配置模式vlan database批量创建或删除VLAN VLAN配置模式ZXR10(config-vlan)#全局配置模式vlan{<vlan-id>|<vlan-name>}配置VLAN参数VLAN接口配置模式ZXR10(config-if)#全局配置模式interface {vlan <vlan-id>|<vlan-if>} 配置VLAN接口IP参数MSTP 配置模式ZXR10(config-mstp)#全局配置模式spanning-tree mst configuration配置MSTP参数退出各种命令模式的方法如下：在特权模式下，使用disable命令返回用户模式。
在用户模式和特权模式下，使用exit命令退出；在其他命令模式下，使用exit命令返回上一模式。
在用户模式和特权模式以外的其他命令模式下，使用end命令或按<Ctrl+z>返回到特权模式。
交换机配置命令2.1. 系统参数配置 2.1.1. 配置主机名例如：配置交换机的名字为：qzjianchazxr10(config)#hostname qzjiancha2.1.2. 配置时区时区设置为当地时区，其中时区采取的是与时间标准时间UTC的时差，取值为<-23~23>,例如北京时间为东八区，配置如下：zxr10(config)#clock timezone WORD 82.1.3. 配置时间需在特权模式根据具体时间情况设置，参考以下格式，例如设置时间为2009年11月4日11：19：00zxr10#clock set 11:19:00 Nov 04 20092.1.4. 配置用户(已实际配置在8909交换机上)配置超级用户admin；初始密码分别为123zxr10(config)#username admin password 123 查看已配置的用户名zxr10#show username2.1.5. 配置enable用户密码(已实际配置在8909交换机上)进入特权模式的用户为enable，出厂默认的密码为zxr10，规范要求修改为admin，命令如下：zxr10(config)#enable secret level 15 admin level为CLI权限分级，15为最高权限，可以进行任何操作；使用no enable secretlevel可删除enable密码2.1.6. 配置telnet/ftp/ssh服务（telnet服务已实际配置在8909交换机上）开启telnet连接数为5，空闲退出时间为20分钟，登录口令配置见2.1.4，用户名为admin，密码为：123。
ZXR10 1800路由器配置发表于2010-04-20 17:05:47ZXR10 1809&1800系列路由器简单配置，功能很多，这里只配置两个协议，主要是为了能让它实现简单路由上网，其它的功能暂不需要所以暂不管它，到用时再学吧。
首先用超级终端进入路由器配置，这里值得注意的是载波率为115200并非默认的9600配置代码ZXR10>enZXR10>zxr10 //密码ZXR10#config terminal //进入全局配置模式ZXR10(config)#web enableZXR10(config)#ip local pool dhcp 192.168.10.2 192.168.10.254 255.255.255.0 //DHCP地址域名称及地址范围ZXR10(config)#ip dhcp enable //启用路由器DHCP功能ZXR10(config)#ip dhcp server dns 211.142.210.99 211.142.210.100 //设置DHCP的域名服务器ZXR10(config)#interface fei_1/2 //内网口ZXR10(config-if)#porttype l3 //设置端口属性为三层ZXR10(config-if)#ip address 192.168.10.1 255.255.255.0 //设备内网口接口地址ZXR10(config-if)#ip dhcp mode server //设置内网口启用DHCPZXR10(config-if)#ip dhcp server gateway 192.168.10.1 //设置内网口DHCP 网关ZXR10(config-if)#peer default ip pool dhcp //设置内网口DHCP所用地址域ZXR10(config-if)#exitZXR10(config)#ip dhcp server update arpZXR10(config)#ip local pool conflict-ip 10ZXR10(config)#ip dhcp server leasetime 90ZXR10(config)#ip nat start //启用路由器NA T功能ZXR10(config)#interface fei_1/2ZXR10(config-if)#ip nat inside //设置内网口NA T属性ZXR10(config-if)#exitZXR10(config)#interface fei_1/1 //外网口ZXR10(config-if)#porttype l3 //设置端口属性为三层ZXR10(config-if)#ip address 211.142.218.162 255.255.255.252 //设置外网口接口地址，及业务地址ZXR10(config-if)#ip nat outside //设置外网口NAT属性ZXR10(config-if)#exitZXR10(config)#acl standard number 10 //NAT转换规则ZXR10(config-std-acl)#permit 192.168.10.0 0.0.0.255 //设置NAT转换的私网地址段ZXR10(config-std-acl)#exitZXR10(config)#ip nat pool outpool 211.142.218.162 211.142.218.162 prefix-length 30 //设备NA T转换后的公网地址，也即业务地址ZXR10(config)#ip nat inside source list 10 pool outpool overload //匹配NAT 转换规则ZXR10(config)#ip route 0.0.0.0 0.0.0.0 211.142.218.161 //设置路由器默认路由ZXR10(config)#exitZXR10#write //保存配置配置说明ip nat pool tartIP endip prefix-length NAT转换池其中的开始IP和结速IP 均为外网IP非私网IPip local pool pool_name start_ip end_ip subnet_mask 配置dhcp地址池私网IP池portytype l3 设置为端口为三层 OSI的下三层即网络层l2为数据链路层即是做交换机交换数据用ip local pool conflict-ip 10 IP冲突时间ip dhcp server leasetime 90 IP租期时间ip dhcp server update arp 更新arpstand acl number acl_number 标准访问控制列表 1-99为标准控制列表 100-199为扩展控制列permit 192.168.10.0 0.0.0.255 允许NAT地址转换的IP地址的规则，后面的为子网掩码，逆向子网掩码ip nat inside/ouside 分别为地址转换的内网和地址转换的外网ip route 0.0.0.0 0.0.0.0 gateway 所有的数据向网关发送ip nat inside source list acl_number pool nat_poolname overload NAT转换。
