埋地用PE双壁波纹管管材系列

hdpe双壁波纹管国标摘要：一、介绍hdpe双壁波纹管1.定义2.结构特点二、hdpe双壁波纹管的优势1.重量轻、耐高压2.韧性好、施工快3.寿命长、成本低三、应用领域1.市政雨污排水管2.电力电缆保护管3.非开挖PE牵引管四、与其他管材的比较1.与混凝土管的比较2.与铸铁管的比较五、执行标准1.国标GB/T 19472.1-20042.弹性密封符合HG/T 3091-2000的要求正文：HDPE双壁波纹管是一种以高密度聚乙烯为原料的新型轻质管材，具有重量轻、耐高压、韧性好、施工快、寿命长等特点。

其优异的管壁结构设计，与其他结构的管材相比，成本大大降低。

并且由于连接方便、可靠，在国内外得到广泛应用，大量替代混凝土管和铸铁管。

HDPE双壁波纹管的结构特点是双壁波纹，这种结构使得管道具有较好的抗压性能和抗冲击性能。

同时，由于管材本身的质量较轻，所以在运输和安装过程中，可以大大降低劳动强度和施工成本。

HDPE双壁波纹管的优势主要体现在以下几个方面：1.重量轻、耐高压：HDPE双壁波纹管的密度较低，所以重量轻，同时具有较强的耐高压性能，使得管道在运输和安装过程中更加方便和安全。

2.韧性好、施工快：由于HDPE双壁波纹管的韧性好，所以在施工过程中，可以快速地铺设和连接，大大提高了施工效率。

3.寿命长、成本低：HDPE双壁波纹管的使用寿命长，一般在50年以上，而且维护成本低，因此，综合成本较其他管材低。

HDPE双壁波纹管广泛应用于市政雨污排水管、电力电缆保护管、非开挖PE牵引管等领域。

与其他管材相比，HDPE双壁波纹管具有明显的优势，可以替代混凝土管和铸铁管，成为新一代管材的代表。

HDPE双壁波纹管的执行标准为GB/T 19472.1-2004《埋地用聚乙烯(pe)结构壁管道系统第一部分：聚乙烯双壁波纹管管材》。

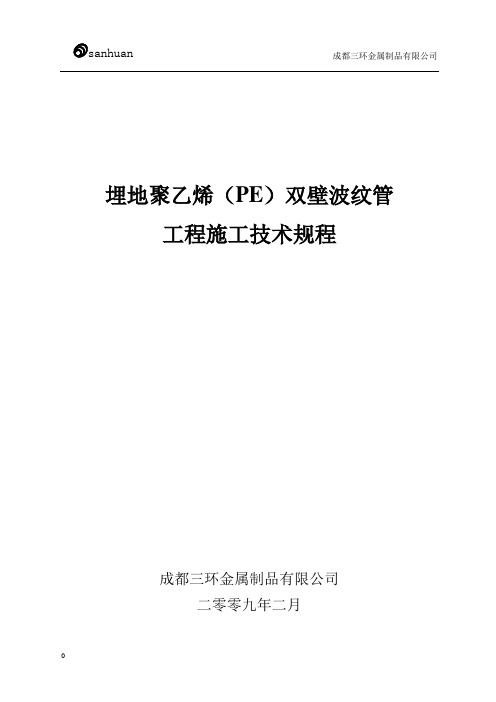

埋地聚乙烯（PE）双壁波纹管工程施工技术规程成都三环金属制品有限公司二零零九年二月目录1.总则 (1)2.材料 (2)3. 管道敷设 (3)3.1一般规定3.2沟槽3.3埋深与基础3.4管道安装与连接3.5管道修补4.回填4.1一般规定4.2回填材料及回填要求5.管道运输与储存1.总则1.1为加强埋地聚乙烯（PE）结构壁管道工程的设计、施工和验收，，确保工程质量，提高效益，参照GB 50268并结合本地区情况编制本规程。

1.2本规程适用于埋地聚乙烯（PE）双壁波纹管材，公称尺寸范围为DN/ID225-DN/ID800。

1.3本规程适用排入管道的水温不大于40℃。

排入管道的水质应符合现行行业标准《污水排入城市下水道水质标准》CJ18的规定。

1.4管道施工必须按照设计文件和施工图施工。

凡遇本规程未涉及的问题或特殊情况时，变更设计应由设计单位同意。

1.5执行本规程时应符合国家现行标准和行业标准及本地区相关规范、规程的有关规定。

2.材料2.1设计所选用的管材应符合现行国家标准《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯缠双壁波纹管》GB/T 19472.1-2004 的规定。

产品须有产品质量检验部门的产品合格证和产品质保证明，并应标明产品规格和生产日期。

2.2外观管材、管件内外层表面颜色各自均匀一致,内外壁应无气泡和可见杂质和不规则波纹。

管材波谷区内外壁应紧密熔结，不应出现脱开想象。

2.3管材规格、尺寸见下表2.4管材物理力学性能3 管道敷设3.1 一般规定3.1.1管道移入沟槽时，不得损伤管材，表面不得有明显划痕，应采用非金属绳索下管。

安装过程中注意管材划伤。

3.1.2管道铺设后应及时进行回填，回填时应留出管道连接部位，连接部位应待管道密闭性试检验合格后再进行回填。

3.1.3 管道工程可同槽施工，但应符合一般排水管道同槽敷设设计、施工的有关规定。

3.1.4 管道穿越铁路、高等级道路堤及构筑物等障碍物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护套管。

一、埋地排水用聚乙烯共混聚氯乙烯双壁波纹管道工程技术（一）一般规定1、埋地排水用聚乙烯共混聚氯乙烯双壁波纹管道在运输、储存和施工过程中，应采取防止管材损坏的措施。

2、埋地排水用聚乙烯共混聚氯乙烯双壁波纹管道施工前，施工单位应根据管顶的覆土深度，按设计要求对管材环刚度、沟槽回填材料及其压实度、管道两侧原状土的情况进行核对，当发现与设计要求不符时，可要求变更设计或采取保证管道承载能力的相应技术措施。

3、管道进场时应进行进场检验。

进场检验应包括下列内容：（1）查验管材及连接配件的中文质量证明文件；（2）按设计要求对管材及连接配件进行核对；（3）按产品标准及设计要求逐根检验管材外观；（4）抽检管材的规格尺寸、环刚度、环柔性、落锤冲击性能、氧指数等项目，符合要求方可使用。

4、管道连接前，应将管道沿管线方向排放在沟槽边，承插连接插口插入方向应与水流方向一致。

5、管道应在沟底标高和管沟基础质量检查合格后，方可敷设。

6、管道连接时，管道内外和接口处应清洁无杂物；施工过程中应严防施工碎屑落入管道中，管道接口不得设置在套管内；每日完工和安装间断时，管口应采取临时封堵措施。

7、管道与检查井连接前，应首先对井底地基进行验收，当发现基底受到扰动、超挖、受水浸泡现象，或存在不良地基、不良土层时，应经处理达到设计要求后，方可进行检查井的连接施工。

8、管道在敷设、回填的过程中，槽底不得积水或受冻。

在地下水位高于开挖沟槽槽底高程的地区，地下水位应降至槽底最低点以下不小于0.5m。

9、埋地排水用聚乙烯共混聚氯乙烯双壁波纹管道工程施工除应符合本章规定外，尚应符合现行国家标准《给水排水管道工程施工及验收规范》GB50268的有关规定。

（二）运输和储存1、埋地排水用聚乙烯共混聚氯乙烯双壁波纹管材的运输应符合下列规定：（1）搬运时应小心轻放，不得抛、摔、滚、拖；当采用机械设备吊装时，应采用非金属绳（带）吊装；（2）运输时应水平分层交错放置，并应采用非金属绳（带）捆扎、固定，堆放处不得有可能损伤管材的尖凸物，并宜有防晒措施。

埋地用聚乙烯(PE)双壁波纹管定义:以聚乙烯树脂为主，采用挤出成型工艺制成的用于无内压作用的热塑性塑料圆管的统称。

特点：1）抗外压能力比较强。

2）管壁较薄，工程造价低。

重量轻，施工便捷。

3）磨阻系数小，流量大。

良好的耐低温，抗冲击性能。

4）化学稳定性佳。

使用寿命长。

在不受阳光紫外线的条件下，HDPE双壁波纹管的使用年限可达50年以上。

5）优异的耐磨性能。

⑻适当的挠曲度。

HDPE双壁波纹管轴向可略微挠曲，不受地面一定程度不均匀沉降的影响；可以不用管件就直接铺设在略微不直的沟槽内。

3、分类：1）按管径分类：按外径聚乙烯（PE）双壁波纹管常用的有十种规格，见表1。

表12）管材环刚度的选择是塑料管道设计的一项重要指标，因此应从管道埋深、地面荷载、沟槽回填土的性质和压实系数以及施工荷载等综合考虑确定。

盲目采用高环刚度不经济。

对车行道下埋深小于1.0m的管道，还应考虑管道变形对路面的影响。

3）适用于长期温度不超过45℃的埋地排水和通讯套管用，亦可用于工业排水、排污管。

4）外观：管材内外壁不允许有气泡、凹陷、明显的杂质和不规格波纹。

管材的两端应平整、与轴线垂直并位于波谷区。

管材波谷区内外壁应紧密熔接，不应出现脱开现象。

管材颜色应均匀一致，外层一般为黑色。

5）规格尺寸：管材用公称外径（DN/OD外径系列）表示尺寸，也可用公称内径（DN/ID 内径系列）表示尺寸。

外径系列、内径系列管材的尺寸应符合表3、表4的规定，且承口的最小平均内径应不小于管材的最大平均外径。

管材和连接件的承口壁厚应符合GB/T 19472.1-2004标准中的相关规定。

表3 外径系列管材的尺寸(mm)12）选择管材、管件应参照国家现行有关产品标准。

13）主要适用场合：建筑较大区域排水工程。

4、施工、安装要点：1）管道应敷设在原状土地基或经开槽处理后回填密实的地基上。

2）沟槽槽底净宽度可按管径大小，土质条件、埋设深度施工工艺等确定。

3）开挖沟槽时，应严格控制基底高程，不得扰动基面。

双壁波纹管埋深标准
双壁波纹管是一种常见的塑料管材，具有良好的强度、韧性和耐腐蚀性，广泛应用于排水、排污、通信等工程中。

在埋设双壁波纹管时，需要遵守一定的标准和规范，以确保管道的安全性和可靠性。

双壁波纹管的埋深标准通常包括以下六个方面。

1.土壤条件：双壁波纹管的埋深应考虑到土壤的类型、质地、湿度、pH值等因素。

不同的土壤条件可能对管道的埋深有不同的要求。

2.管道材质和尺寸：不同材质和尺寸的双壁波纹管有不同的承载能力和耐压性能。

因此，埋深应依据管道的具体规格来确定。

3.载荷要求：双壁波纹管在埋设过程中需要承受来自地面的载荷，包括交通载荷、施工载荷等。

埋深应确保管道能够承受这些载荷而不会损坏。

4.环境影响：考虑到环境因素，如温度变化、紫外线辐射、化学腐蚀等，双壁波纹管的埋深应能够保护管道免受这些因素的影响。

5.施工和维护：双壁波纹管的埋深应便于施工和维护。

埋深过深可能会增加施工难度和维护成本，而埋深过浅可能会影响管道的安全性和稳定性。

6.标准和规范：不同国家和地区可能有不同的标准和规范来指导双壁波纹管的埋深。

例如，中国的GB/T19472.1-2019标准规定了埋地用聚乙烯（PE）结构壁管道系统的要求，包括聚乙烯双壁波纹管材。

在实际操作中，双壁波纹管的埋深通常会在工程图纸和技术规范中明确规定。

施工方应遵循这些规定，并在施工前进行现场勘察，以确定最佳的埋深方案。

如果现场条件与标准有出入，应咨询设计方或相关专业人士，以确保管道的安全和可靠。

hdpe双壁波纹管壁厚标准及级别1. 引言大家好！今天咱们聊聊HDPE双壁波纹管的壁厚标准和级别。

听到这些术语，可能有点让人皱眉头，但是别担心，我们一步一步来，把这些复杂的概念讲得轻松易懂。

HDPE双壁波纹管，顾名思义，它有两个“皮肤”，里面有波纹，外面也有波纹。

是不是很神奇？它的这些波纹和双壁的结构，让它在管道世界里可是“当红炸子鸡”哦！2. HDPE双壁波纹管的基本概念2.1 什么是HDPE双壁波纹管？首先，HDPE就是高密度聚乙烯，顾名思义，这是一种强度很高的塑料。

而“双壁波纹管”呢，就是在这种高密度聚乙烯的管道外面加了波纹，这样不仅能增加它的抗压能力，还能让管道在土壤里更稳固。

想象一下，就像穿上了一层坚固的护甲一样，它能在各种环境下挺直腰杆！2.2 壁厚标准和级别有啥用？管道的壁厚标准和级别就像是它的“身份证”，告诉我们这管道到底能承受多大的压力，能在什么样的环境下使用。

壁厚越大，管道越结实，就像你的身体健壮得像超级英雄一样，什么风雨都能抗住！3. 壁厚标准3.1 壁厚的分类HDPE双壁波纹管的壁厚有不同的标准和级别，通常分为SN4、SN8、SN12、SN16等。

这个SN值就像是管道的“体检报告”，SN4的管子，适合压力比较小的地方；而SN16的，简直就是抗压小超人，适合大压力的地方。

选错了，那可是会出大事的哦，就像穿错了鞋子一样！3.2 如何选择合适的壁厚？选择合适的壁厚，就像挑选合适的鞋子，不同的环境需要不同的“鞋码”。

比如，如果你是在施工现场，周围环境比较恶劣，就要选择壁厚更大的管子；而如果是在城市下水道这种比较平稳的地方，壁厚稍薄也没问题。

总之，得根据具体的使用环境来挑选，不要贪图便宜，也别只看表面光鲜。

4. 总结与建议最后，总结一下，HDPE双壁波纹管的壁厚标准和级别非常重要，它决定了管道的强度和使用寿命。

像挑选衣服一样，我们需要根据实际需求来选择合适的壁厚，这样才能确保管道在各种环境下都能“打怪升级”，稳稳当当地运行。

双壁波纹管是一种用于输送液体或气体的管道，其特点是具有双重壁结构，能够承受较高的压力和温度。

因此，在设计和使用双壁波纹管时，需要考虑到其承压标准。

根据国家标准GB/T 19472.1-2004《埋地用聚乙烯（PE）结构壁管道系统第一部分：聚乙烯双壁波纹管管材》，规格DN/ID225 SN4的双壁波纹管每平方米要承受外部大于或等于4千牛的压力。

这意味着，如果管道的长度为100米，那么它必须能够承受至少400万牛顿的压力。

在实际使用中，双壁波纹管的承压标准还需要根据具体的情况进行调整。

例如，如果管道需要输送高温高压的介质，那么其承压标准就需要相应提高。

此外，还需要考虑管道的使用环境、安装方式等因素对承压标准的影响。

为了确保双壁波纹管的安全运行，除了遵守相关的承压标准外，还需要进行定期的检查和维护。

这包括检查管道的表面是否有裂缝、变形等问题，以及清理管道内的积存物等。

同时，还需要对管道进行防腐处理，以延长其使用寿命。

总之，双壁波纹管的承压标准是保证其安全运行的重要指标之一。

在使用和设计双壁波纹管时，必须严格遵守相关的标准和规定，并进行必要的检查和维护工作，以确保管道的安全可靠性。

2015年埋地排水用聚乙烯（PE）双壁波纹管产品质量比对方案一、质量比对产品埋地排水用聚乙烯（PE）双壁波纹管产品范围1、适用于长期温度不高于45℃的埋地排水用聚乙烯（PE）双壁波纹管；2、产品等级限定为环刚度等级SN4、SN8。

二、检验依据GB/T 19472.1-2004 《埋地用聚乙烯(PE)结构壁管道系统第1部分:聚乙烯双壁波纹管材》GZ30201201埋地用聚乙烯（PE）结构壁管材100-2014产品明示质量指标及国家法律、法规、规章的有关规定三、项目设置及标准差异本方案项目选取原则——有可比性1.主要使用性能项目埋地排水用聚乙烯（PE）双壁波纹管的主要性能指标，包括：环刚度、冲击性能、环柔性。

1.1环刚度环刚度是塑料埋地排水管的关键性能，按要求的方法在两个平行的平板间压缩一段管材，测量在管直径方向变形达到3%时的作用力F计算环刚度，目前都应用环刚度这个数值指标来表示塑料埋地排水管的抗外压负载能力。

如果管材的环刚度太小，管材可能发生过大变形或出现压屈失稳破坏。

1.2环柔性环柔性是塑料埋地排水管的关键性能，指按标准规定的连续加荷速度，试验力连续增加，进行加载，当试样在垂直方向外径变形量为原外径的30%立即卸载，观察试样的内壁是否保持圆滑，有无反向弯曲，是否破裂，两壁是否脱开。

也就是说管子在变形后，达到一个极限值后，管子会很快失去承受能力，造成管子破裂或塌陷。

3.3冲击性能冲击性能是塑料埋地排水管的关键性能，冲击性能试验是在冲击负荷作用下，测定材料的冲击强度，表征材料抗冲击荷载破坏的能力。

PE双壁波纹管冲击试验要求试样经（0±1）℃规定时间处理后，按规定的落锤质量及冲击高度进行试验，按标准规定的冲击次数进行冲击试验（最少25次，每次冲击前均要进行温度调节），结果用TIR值表示（近似于破坏次数除以冲击总数）。

TIR≤10%，判定合格，否则为不合格。

具体项目设置和标准差异见下表1。

表1 项目设置和标准差异性四．得分及排名本次质量比对设具有可比性的主要技术指标环刚度，SN4和SN8分开排名。

埋地排水用钢带增强聚乙烯( pe)螺旋波纹管标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

埋地排水用钢带增强聚乙烯( pe)螺旋波纹管标准该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 埋地排水用钢带增强聚乙烯( pe)螺旋波纹管标准 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to knowdifferent data formats and writing methods, please pay attention!埋地排水用钢带增强聚乙烯（PE）螺旋波纹管是一种在城市基础设施建设中广泛使用的排水管道，它具有优异的耐腐蚀性能、抗压能力和耐磨损性，适用于各种环境条件下的排水需求。

准备潜入HDPE双壁铁管的世界！这些管道的尺寸从一个达氏的225毫米一直一直到一个强大的外径2000毫米，这些管道已经让你覆盖了任何项目。

我们说的是一系列能够满足最具体要求的选项。

我们不要忘记墙的厚度仔细的量身定做的每个外径确保这些管子和它们一样坚固和耐久想要谱子吗？我们得到了规格！进入厂商的产品规格手指处就会有多汁的细节谁知道管子会这么刺激？准备好改变你的管道游戏！
像，取 225毫米HDPE 双壁腐蚀管，对不对？其外径为225毫米，壁厚2。

5毫米。

而随着管子越大，墙壁越厚，以确保它足够坚固。

2000mm HDPE双壁腐蚀管的外径为2000mm，壁厚为8mm。

这些规格意味着它可以处理所有的压力和重型工作，如排水，污水，以及建筑涵洞。

考虑到外直径的全方位和墙壁厚度选择方案，已仔细制定了HDPE双壁腐蚀管的规格，以便满足各种项目需求。

无论是工业、军事或住宅用途，如果有不同的规格模型，用户都能够选择适当的管道尺寸和厚度，以满足各自的要求。

这种引人注目的多面性和适应性突出了HDPE双墙腐蚀管的可靠性，使它们成为当前形势下各种建筑和基础设施项目的合适选择。
