公司目录一、工程概况……………………………………………………………二、施工测量……………………………………………………………三、沟槽土方开挖………………………………………………………四、垫层施工……………………………………………………………五、双壁波纹管施工……………………………………………………六、闭水试验……………………………………………………………七、沟槽回填……………………………………………………………八、管道工程验收………………………………………………………九、质量保证措施………………………………………………………十、质量控制措施………………………………………………………河南向联管业联系手机：132****2621HDPE双壁波纹管施工方案一、工程概况合肥市职业技术学院雨污水收集系统工程位于合肥市职业技术学院内，总长为162m。
为满足学院排水综合治理工程及雨污分流治理，根据要求采用HDPE—U双壁波纹管，材采用DN=500-600mmHDPE—U双壁波纹管，检查井采用内径为1000mm浆砌标砖砌筑。
管材均埋置于地下1-1.7米以内，本方案为本阶段内沟槽土石方开挖的施工方案。
二、施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。
2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。
并作好高程控制桩，以便对沟槽开挖进度进行检查。
三、沟槽土石方开挖1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。
在土质良好，沟槽深度小于1m，沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于1.7 m时，沟槽按土质、石质放坡开槽，本工程根据设计要求石方沟槽按1:0.25进行放坡、土方沟槽按1:0.33进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加0.5米的工作面作为施工操作宽度进行沟槽的开挖。

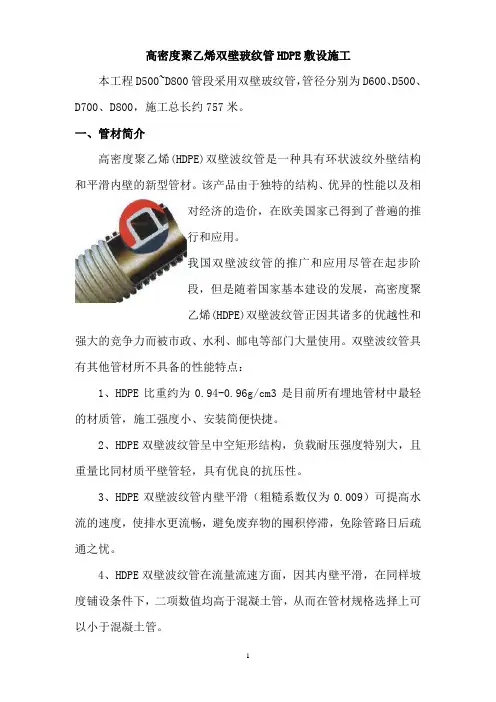

高密度聚乙烯双壁玻纹管HDPE敷设施工本工程D500~D800管段采用双壁玻纹管，管径分别为D600、D500、D700、D800，施工总长约757米。
一、管材简介高密度聚乙烯(HDPE)双壁波纹管是一种具有环状波纹外壁结构和平滑内壁的新型管材。
该产品由于独特的结构、优异的性能以及相对经济的造价，在欧美国家已得到了普遍的推行和应用。
我国双壁波纹管的推广和应用尽管在起步阶段，但是随着国家基本建设的发展，高密度聚乙烯(HDPE)双壁波纹管正因其诸多的优越性和强大的竞争力而被市政、水利、邮电等部门大量使用。
双壁波纹管具有其他管材所不具备的性能特点：1、HDPE比重约为0.94-0.96g/cm3是目前所有埋地管材中最轻的材质管，施工强度小、安装简便快捷。
2、HDPE双壁波纹管呈中空矩形结构，负载耐压强度特别大，且重量比同材质平壁管轻，具有优良的抗压性。
3、HDPE双壁波纹管内壁平滑（粗糙系数仅为0.009）可提高水流的速度，使排水更流畅，避免废弃物的囤积停滞，免除管路日后疏通之忧。
4、HDPE双壁波纹管在流量流速方面，因其内壁平滑，在同样坡度铺设条件下，二项数值均高于混凝土管，从而在管材规格选择上可以小于混凝土管。
5、HDPE双壁波纹管具有优良的韧性及塑性，即使受力超过其抗压系数时管身也无破裂之处。
6、HDPE双壁波纹管水密性佳。
因采用橡胶密封圈承插式哈夫外固方式接管，可确保管内污水不外漏，并可顺应地基不均匀沉降。
7、HDPE双壁波纹管使用温度范围宽，特别是在低温条件下（-30℃以上）施工时不必采用特殊保护措施，方便冬季寒冷地区施工。
8、HDPE双壁波纹管是以惰性高密度聚乙烯制成，因此可有效地抑制工业及家庭所排废（污）水的腐蚀。
二、施工准备1、基坑开挖至设计标高，软土较厚的沟槽底经地基处理并经复测无误后，经业主与派驻现场监理工程师验收合格后方可进行基底垫层的施工。
2、按照设计要求回填碎石砂垫层，并加以夯实平整。
双壁波纹管出厂合格证标准化管理部编码-[99968T-6889628-J68568-1689N]
产品出厂合格证产品名称：HDPE单壁波纹管
规格型号：Ф110mm
本批供货数量：m
生产批号：160521-3
生产日期：2016年05月21日
执行标准：GB/T19472.1-2004
检测部门：质检科
检测报告编号：160521-3检验员（2）
贵州力强科技发展有限公司
2016年05月21日
质量保证书
经检测，我公司提供的HDPE单壁波纹管规格型号：Ф110mm,本批供货数量：m（批号：160521-3）符合
GB/T19472.1-2004技术标准，同意出厂(附检测报告)。
贵州力强科技发展有限公司
2016年05月21日
贵州力强科技发展有限公司
质量检验报告
产品名称：HDPE单壁波纹管规格型号：Ф110mm
产品标准：GB/T19472.1-2004检测日期：201批号：160521-3
结论：该产品经检验合格。
所检项目符合GB/T19472.1-2004标准规定的技术指标要求。
审核：王章建检验：王鹏
贵州力强科技发展有限公司
2016年05月21日。

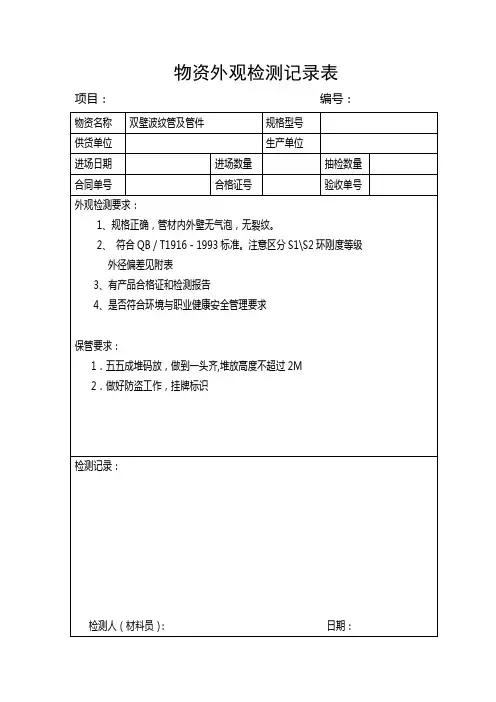

物资外观检测记录表
项目：编号：物资名称双壁波纹管及管件规格型号
供货单位生产单位
进场日期进场数量抽检数量合同单号合格证号验收单号
外观检测要求：
1、规格正确，管材内外壁无气泡，无裂纹。
2、符合QB／T1916－1993标准。
注意区分S1\S2环刚度等级
外径偏差见附表
3、有产品合格证和检测报告
4、是否符合环境与职业健康安全管理要求
保管要求：
1．五五成堆码放，做到一头齐,堆放高度不超过2M
2．做好防盗工作，挂牌标识
检测记录：
检测人（材料员）：日期：检测结果及处理意见:
专业工长：质安员：日期：。
