简述氨气敏电极法测定氨氮的原理
氨气敏电极法是一种常见的测定水样中氨氮含量的方法。
其原理是基于氨气敏感电极对氨气的敏感性，通过测量氨气敏感电极对氨气的电位变化，间接测定水样中的氨氮含量。
氨气敏感电极是一种特殊的电极，由敏感膜、参比电极和工作电极组成。
敏感膜是一种特殊的材料，通常为聚合物或吸附树脂，具有良好的氨气敏感性。
工作电极和参比电极分别浸泡在水样和标准氨氮溶液中，通过电路连接和电位计测量，可测得氨气敏感电极对氨气的敏感性，从而测定水样中的氨氮含量。
具体操作流程如下：
1. 准备标准氨氮溶液，并用该溶液对氨气敏感电极进行校准，以获得电极的敏感度和响应特性。
2. 取一定量的水样，并将其加热至沸腾状态，以去除水中的溶解气体。
3. 将水样冷却至室温，然后将氨气敏感电极浸泡在水样中，待电极稳定后，记录电位值。
4. 根据电位值计算得到水样中的氨氮含量，通常使用标准曲线法或拟合方法进行计算和分析。
需要注意的是，氨气敏电极法测定氨氮时，应把握好浸泡时间、水样温度等因素，以获得准确的测量结果。
此外，在使用敏感膜时，应避免其受到化学物质的干扰，以保证测量的准确性。
总之，氨气敏电极法是一种简便有效的测定水样中氨氮含量的方法，具有灵敏度高、测量范围广等优点，在水环境监测和科学研究等领域得到了广泛应用。

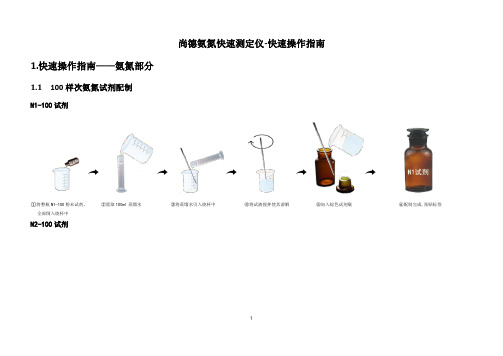

尚德氨氮快速测定仪-快速操作指南1.快速操作指南——氨氮部分1.1100样次氨氮试剂配制N1-100试剂①将整瓶N1-100粉末试剂，②量取100ml蒸馏水③将蒸馏水引入烧杯中④将试液搅拌使其溶解⑤加入棕色试剂瓶⑥配制完成,张贴标签全部倒入烧杯中N2-100试剂12①将整瓶N2—N-100粉末试剂，②量取50ml蒸馏水③将蒸馏水引入烧杯中④将试液搅拌、冷却至室温⑤将整瓶N2—KH-100粉末⑥加入少量蒸馏水全部倒入烧杯中试剂，全部倒入烧杯中⑦将试液搅拌使其溶解⑧将N2-KH溶液加入到⑨将混合液引入容量瓶⑩静置5个小时以上⑪将试剂加入棕色试剂瓶⑫配制完成,张贴标签冷却的N2-N溶液稀释至100ml用橡皮塞或聚乙烯盖盖紧注意事项：1.N2—KH试剂为剧毒物质，避免经皮肤和口腔接触。
2.整瓶试剂只能一次性配制，禁止将整瓶试剂分开配制或称量后分批次配制。
3.试剂配置过程必须由化学专业人员进行操作，避免使用和操作事故发生。
4.试剂开封后禁止长时间放置，应尽快使用。
5.试剂要按照储藏要求存放，禁止将不同批次试剂混合使用。
31.2氨氮测定过程①量取蒸馏水（做空白样）②向各消解管加入N1③向各消解管加入N2④混合均匀后，静置⑤将试样倒入10mm比色皿及待测水样各10ml，加入试剂1ml试剂1mL10分钟消解管⑥试剂至于比色皿架⑦置于比色池内测定氨氮值注意：如果试样有沉淀，请小心倒取上清液入比色皿中；水样测定过程各环节应连续、紧凑完成，不能将样品放置一段时间或在不同时间段重复进行测定。
其他事项：1.比色过程：选取【0号】曲线，将空白比色皿放入比色池，合盖待数据稳定后按【设置/空白】键，显示“氨氮0mg/L，T=100%”；再将水样比色皿放入比色池，合盖读数稳定后记录数值，显示数值即为水样氨氮浓度；如果水样是经过稀释后测定，显示数值乘以稀释倍数即为原水样氨氮浓度。
2.【0号】曲线为仪器出厂设置曲线，可直接用来测定水样，如果测定条件改变，使结果偏差较大，请用本试剂和方法，再使用标准溶液对曲线进行标定，选择标定后的曲线进行水样测定。

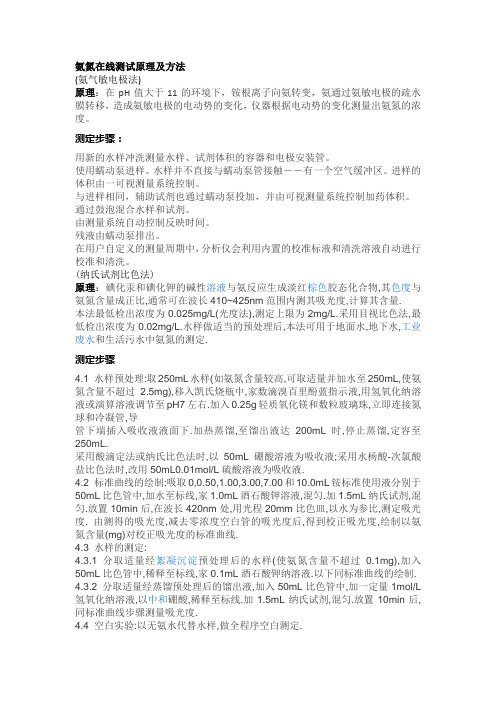

氨氮在线测试原理及方法(氨气敏电极法)原理：在pH值大于11的环境下，铵根离子向氨转变，氨通过氨敏电极的疏水膜转移，造成氨敏电极的电动势的变化，仪器根据电动势的变化测量出氨氮的浓度。
测定步骤：用新的水样冲洗测量水样、试剂体积的容器和电极安装管。
使用蠕动泵进样。
水样并不直接与蠕动泵管接触－－有一个空气缓冲区。
进样的体积由一可视测量系统控制。
与进样相同，辅助试剂也通过蠕动泵投加，并由可视测量系统控制加药体积。
通过鼓泡混合水样和试剂。
由测量系统自动控制反映时间。
残液由蠕动泵排出。
在用户自定义的测量周期中，分析仪会利用内置的校准标液和清洗溶液自动进行校准和清洗。
(纳氏试剂比色法)原理：碘化汞和碘化钾的碱性溶液与氨反应生成淡红棕色胶态化合物,其色度与氨氮含量成正比,通常可在波长410~425nm范围内测其吸光度,计算其含量.本法最低检出浓度为0.025mg/L(光度法),测定上限为2mg/L.采用目视比色法,最低检出浓度为0.02mg/L.水样做适当的预处理后,本法可用于地面水,地下水,工业废水和生活污水中氨氮的测定.测定步骤4.1 水样预处理:取250mL水样(如氨氮含量较高,可取适量并加水至250mL,使氨氮含量不超过 2.5mg),移入凯氏烧瓶中,家数滴溴百里酚蓝指示液,用氢氧化纳溶液或演算溶液调节至pH7左右.加入0.25g轻质氧化镁和数粒玻璃珠,立即连接氮球和冷凝管,导管下端插入吸收液液面下.加热蒸馏,至馏出液达200mL时,停止蒸馏,定容至250mL.采用酸滴定法或纳氏比色法时,以50mL硼酸溶液为吸收液;采用水杨酸-次氯酸盐比色法时,改用50mL0.01mol/L硫酸溶液为吸收液.4.2 标准曲线的绘制:吸取0,0.50,1.00,3.00,7.00和10.0mL铵标准使用液分别于50mL比色管中,加水至标线,家1.0mL酒石酸钾溶液,混匀.加1.5mL纳氏试剂,混匀.放置10min后,在波长420nm处,用光程20mm比色皿,以水为参比,测定吸光度. 由测得的吸光度,减去零浓度空白管的吸光度后,得到校正吸光度,绘制以氨氮含量(mg)对校正吸光度的标准曲线.4.3 水样的测定:4.3.1分取适量经絮凝沉淀预处理后的水样(使氨氮含量不超过0.1mg),加入50mL比色管中,稀释至标线,家0.1mL酒石酸钾纳溶液.以下同标准曲线的绘制.4.3.2 分取适量经蒸馏预处理后的馏出液,加入50mL比色管中,加一定量1mol/L 氢氧化纳溶液,以中和硼酸,稀释至标线.加1.5mL纳氏试剂,混匀.放置10min后,同标准曲线步骤测量吸光度.4.4 空白实验:以无氨水代替水样,做全程序空白测定.。

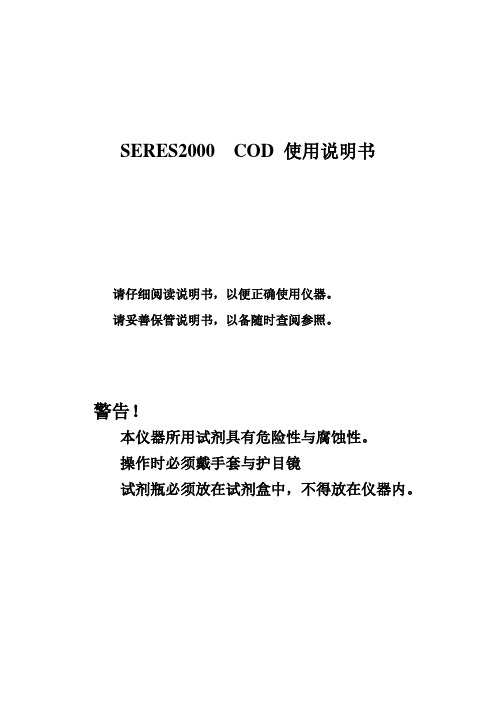

SERES2000 COD 使用说明书请仔细阅读说明书，以便正确使用仪器。
请妥善保管说明书，以备随时查阅参照。
警告！本仪器所用试剂具有危险性与腐蚀性。
操作时必须戴手套与护目镜试剂瓶必须放在试剂盒中，不得放在仪器内。
目录第一章通则1. 仪器概述2. 仪器部件3. 技术参数第二章安装1. 位置2. 管路连接3. 电路连接第三章调试与使用1. 调试2. 程序3. 输入/输出信号第四章维护1. 防护性维护2. 校正3. 泵管的更换4. 保养第一章通则1.仪器概述铬法COD是以重铬酸钾作为氧化剂测量化学氧化水中有机物质所需氧气的量。
这个测量值大致给出了所有能被氧化物质的量，例如大部分有机化合物以及某些已被氧化的矿物盐（亚硫酸盐，硫化物等）。
工业废水中有时含有某些难氧化物质（吡啶，芳香烃等），这些物质能够通过微波技术得到较好的计算。
本方法的建立以法国标准AFNOR90.101为基础，相当于国际标准ISO6060。
——试样在酸性介质中加热至沸腾，以硫酸银作为氧化催化剂，用硫酸汞络合氯以及过量的重铬酸钾。
——还原性物质将CrⅥ还原至CrⅢ。
在反应过程中用比色法测定绿色的CrⅢ从而得到COD值仪器为壁挂型箱式结构。
箱体分为两个部分，上部为电子单元，下部为液压单元。
进样系统（快速循环）包括试剂被集成于一个盒子中固定在仪器的右边。
仪器的前仪表盘上有一个4行α-数字显示器。
仪器还提供了RS232串行数据接口以便于和中央数据采集系统进行数据交换。
终端嵌块上的无源触点还可实现以下功能：——超过测量极限值报警；——功能错误报警；——4-20mA输出。
操作者可以通过键盘启动菜单以实现“人机对话”2.仪器部件2.1电子装置电子装置由电子印刷线路板组成。
在仪器首次使用之前，检查PC板是否很好的插入到各自的连接器中。
——最左边的PC板C1是微处理器，由4个压入式按钮连接，它上面的平板连接器用于显示仪表盘。
——C2用于模拟测量——C3用于产生4－20mA信号——C4(选用)是JBUS数据处理板——右边第二个的C5是低压电源，它的上面配有保险丝和测试点。
JAWA-1005型氨氮自动水质分析仪使用手册北京捷安杰科技发展有限公司目录1本手册的用途 (3)1.1适用范围 (3)1.2适用人员 (3)2仪器概述 (4)2.1工作原理 (4)2.1.1方法: (4)2.1.2原理： (4)2.1.3使用标准加入法的优势： (4)2.1.4使用核查值的优势： (4)2.2仪器功能 (5)2.3内部结构 (6)2.3.1液路逻辑图 (6)2.4工作流程概述 (7)2.4.1标定零点 (7)2.4.2标定高点 (9)2.4.3读样品值 (10)2.4.4读核查值 (11)3技术参数 (12)3.1技术指标 (12)3.1基本参数 (12)3.3工作环境 (12)3.4校准： (12)4仪器的安装 (13)4.1 对电源的要求 (13)4.2安装环境 (13)4.3仪器安装尺寸 (14)4.4安全说明 (14)4.5仪器外部接线图 (14)4.6分析单元管路连接 (16)5试剂配制方法 (17)5.1所需试剂及药品 (17)5.2试剂配制方法 (17)5.2.1清洗液瓶号：50 (17)5.2.2铵(NH3 ↑ ) ISE试剂(体积＝4L) 瓶号：23 (17)5.2.3标准液的配制 (18)5.2.4酸性试剂(体积＝5L) 瓶号：12 (19)5.3试剂、桶号对应表 (19)6样品准备步骤 (20)6.1样品原液考虑因素 (20)7仪器操作说明 (21)7.1电源操作 (21)7.1.1开启仪器 (21)7.1.2关闭仪器 (21)7.2系统待机画面显示说明 (22)7.2.1画面组成 (22)7.2.2实验结果和实验时间 (22)7.2.3操作提示 (22)7.2.3屏保画面 (22)7.3历史数据画面显示说明 (24)7.3.1画面组成 (24)7.3.2操作提示 (24)7.4启动分析和停止分析 (25)7.5参数设置画面的使用说明 (26)7.6系统状态界面使用说明 (31)8 仪器的维护 (38)8.1 一般维护 (38)8.1.2更换试剂 (38)8.2 电极维护 (39)8.1.4除垢 (40)8.1.5蠕动泵管 (40)8.1.6水样管和试剂管路 (40)8.1.7阀管 (41)8.1.8手工核查 (41)9疑难解答 (42)9.1故障现象：仪器不能接通（不能正常启动） (42)9.2故障现象：在触发状态下系统不响应触发启动或频繁启动 (42)9.3故障现象：远程无法读取数据/数据与现场数据不符 (42)9.4故障现象：分析结果偏差 (43)1本手册的用途1.1适用范围本说明书适应于JAW A-1005型氨氮自动水质分析仪。
注意事项：
注意事项：
2、仪器每次校准循环后会自动做一次测量循环，如不需要，可跳过，继续做校准循环。
按数字键“2”,“3”加减校准值
第1页 共1页
3、校准一般要做2— 3次，直至仪器稳定。
按数字键“E ”
退出引泵
确认修改成功后，仪器将完成余下的清洗循环。
按数字键“0”
退出校准循环
2、引泵要充分，要确保管路当中没有气泡存在。
右上方显示的值和校准液一致，按“0”键（约3秒）1、泵3和泵5不能同时引动，因硫酸和水杨酸钠会生成絮状物水杨酸，致测量室堵塞；
Seres2000型氨氮操作说明
1、通过修改数字键盘上的“2”“3”键，使屏幕。
氨氮分析仪操作规程开机开始运行Start—up1．开始之前检查所有的试剂管及样品管连接是否正确。
2．检验输入分析仪的样品流量，此值可在采样控制器上显示。
3．接通电源，仪器直接进入测量模式。
仪器初始化如下：Priming1. 按下任一功能键3秒。
2. 选择Service（服务）菜单，选择此菜单后要等一段时间。
3. 检查测量的量程，可根据试剂调整它。
4. 选择Priming（初始化）菜单，然后按ok，仪器将运行2分钟完成初始化，然后直接自动进入测量模式。
维护更换试剂1．按任意功能键3秒钟。
2．选择Service菜单，等待仪器停止运行。
3．把试剂管从旧试剂瓶中取出，把旧瓶拿开。
4．换上新试剂瓶，把带管的盖盖到试剂瓶上。
5．选择Priming（初始化）菜单，把所有的管充液。
6．选择Calibrate（校正）菜单，进行新的校正，校正结束后仪器自动返回测量模式。
更换仪器蠕动泵管1．按Service（服务）菜单，使仪器进入待机状态，把管从试剂瓶中移开。
2．将捏阀前面的管从阀槽中移开。
3．再按往阀中心的按钮，把后面的管移开。
4．打开泵桥，并把管从泵住中移开。
5．把管从仪器中取出。
注：更换新管时，必须在蠕动泵卡盘上涂适量硅油仪器系统清洗1．按F1到F4任意键3秒。
2．选择Service（服务）菜单。
3．把试剂管从试剂瓶中移开。
4．拿开污垢组件。
5．用合适的试剂清洗污垢（稀释的5%HCL溶液，5%次氯酸钠溶液等）。
6．清洗完后重新把组件安装好，选择Prime（初始）菜单，把试剂管充满试剂。
7．选择Calibrate（校正）菜单，开始校正，校正完后仪器自动进入测量模式。
停机为了防止试剂管堵塞，在关机之前用去离子水清洗整个管路。
1．把插入试剂瓶的管移开，并插入盛有去离子水的开后烧瓶中。
2．把试剂瓶盖好。
3．打开Service菜单，（按F1—F4任一键3秒），然后选择Service菜单。
4．选择Flush清洗菜单选项，等待整个清洗过程结束。
CEMS-2000在线分析仪器操作规程一、工作原理：CEMS—2000BS系统采用热湿法测量SO2、NOx，可避免冷凝水吸收SO2造成测量不准，以及避免形成的亚硫酸对仪表的腐蚀。
气体分析采用紫外差分光学吸收光谱技术，有效解决了水、粉尘及其他因素对测量精度的影响。
烟尘监测子系统采用LDM-100后扫射粉尘仪，利用激光照射烟气中粉尘，反射回来的光进行测量计算浓度。
烟气参数监测子系统包括烟气流速、烟气压力、烟气温度和烟气湿度的测量。
烟气流速采用差压变送器测量，通过测量烟气流动中的全压和静压，换算得到烟气的流速。
烟气温度采用铂电阻温传感器测量。
烟气湿度采用高分子薄膜电容法进行测量。
二、技术参数：SO2测量范围：0-200ppmNO测量范围：0-1000ppm颗粒物测量范围：0-500mg/m3压力测量范围：-5000-5000Pa温度测量范围：0-400°C流速测量范围：0-40m/s三、操作步骤：仪器的工作模式如下：系统正常上电、开启计算机后，系统自动工作在启动模式，进行初始化和自检工作。
待自检完成以后，自动进入正常模式。
四、零点及量程标定：首先点击OMA—2000仪表右上方的“小人”，输入默认管理员密码：1226，系统会自动识别管理员身份。
在调零标定前，一定要先打到维护档，直至所有标定成功后。
由于SO2、NO调零标定，标定系数一致，下面以SO2调零标定为例，点击OMA仪表上的SO2，点击两次后出现有零点标定选项，点击零点标定，打开氮气瓶，将解压阀打开，直至指针指到0.2Mpa，回到OMA仪表的界面，点击N2预调零，调节样气流量调节中的浮球，利用旋钮将其控制在刻度1至1.5L/min之间，同时保证OMA仪表界面上的气室压力在90—105kpa之间，待OMA仪表上的数值稳定，不出现大的跳动时，点击确认调零，关掉氮气瓶开关。
接着点击量程标定，打开SO2样气瓶，将解压阀打开，直至指针指到0.3Mpa，回到OMA表点击预标定，调节样气流量调节中的浮球，利用旋钮将其控制在刻度1至1.5 L/min之间，同时保证OMA仪表界面上的气室压力在90—105kpa之间，待测量浓度数值稳定，不出现大的跳动时，点击确认标定，关掉样气瓶开关。
氨氮在线分析仪使用说明书简介使用安全说明一、总则请在开机运行前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
二、触电与灼伤预防1、维护或修理前务必断开电源；2、按照地方或国家规则进行电力连接；3、尽可能使用接地故障断路器；4、在连接操作条件下将操作单元接地，接地电阻≤10Ω。
5、化学药品危险预防。
本设备所需的部分化学药品为有毒有腐蚀性物质，在处理这些药品时，请参照本手册试剂章节中的相关内容，采取一定的预防措施。
不正确的使用仪器或其部件以及/或其附件会导致人身伤害、仪器损坏或污染。
因此一定要确保正确使用仪器和/或其部件以及/或其附件。
仪器是专门为了测量经过处理的水溶液中的NH3-N而设计的（废水、过程水和地表水）。
目录使用安全说明 (2)一、总则 (2)二、触电与灼伤预防 (2)第一章、技术参数 (4)第二章、概述 (5)一、基本原理 (5)二、产品特点 (5)三、系统描述 (5)第一章、技术参数仪器尺寸图:第二章、概述一、基本原理本仪器采用纳式试剂比色法来测量水体中的以游离态的氨或铵离子存在的氨氮。
水样中游离态的氨或铵离子与纳式试剂反应生成淡红棕色络合物，该络合物的浓度与氨氮的量成正比，在波长420nm下测量。
二、产品特点1、全新的计量系统▲ 光学定量试样/试剂，从本质上提高了定量精度。
▲ 法国OEM 进样阀岛，最大可能的减少了死体积对定量精度的影响。
2、校正清洗功能▲ 仪器可以自动实现用热硫酸清洗管道，无需用户干预，避免测量误差。
3、完善的系统自我维护功能▲ 仪器在出现故障时，具有自我检查和维护功能，确保人身安全和设备安全。
▲ 当发生液体泄漏的时，设备自带的湿度传感器会发生报警，并自动锁定.。
▲ 所有故障信息都在HMI显示终端处予以记录，用户可以查询，对设备运行状况了如指掌。
SERES 2000型氨氮（气敏电极法）在线分析仪AMMONIUM目录1.分析仪的描述・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(1)2.技术规格・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(3)3.安装・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(5)4.分析仪装配件的描述・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(8)z电子插架・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(8) z蠕动泵・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(9) z测量室・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(10) z样品入口・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(10)5.测量室的装配・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(11)6.运行程序・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(13)z菜单进入步骤・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(14) z确认有效・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(14)7.菜单栏・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(16)8.试运行・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(21)9.电位计法测量循环・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(23)10.校准・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(25)z手动校准・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(25) z自动校准・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(26)11.输入/输出/信号・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(29)12.维护・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(33)13.停止试运行・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(34)14.装置专用附件・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(35)z安装图・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(35) z内部液路图解・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(35) z专用特征・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(35) z测量循环的运行程序图解・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(35) z试剂与校准液的配制・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(35) 15.故障分析手册・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(40)z测量不稳定的原因・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(40) z故障诊断・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(41) z电路板及其调节・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・(42)1.分析仪的描述该分析仪可通过电位计法对一参数进行测量。
可以进行以下测量：z通过电位计法，测量样品中某一成分的浓度z测量碱性、或酸性溶液的浓度，TH等…分析仪包括有6个以上的电机/泵装配件，用于传送试剂和样品，每个装配件包含3个以上的泵体。
分析仪为壁挂式柜体，由两部分组成，上部为用电部分，下部为液路部分。
功能控制及操作者的人机对话均由微处理器来完成。
微处理器也可同时管理RS232电流回路数据传送输出，通过该传送输出可以同中央数据采集系统进行对话。
若不使用数据传送，也可使用触点信号用于界限报警、功能报警、传输，4-20mA可用于每项分析液流和每次测量。
在分析仪的前部面板上，有4行数码显示屏。
通过键盘，唤醒子程序，从而进行操作者和微处理器之间的对话。
本手册以氨氮为例，对使用电位计法，对一项参数进行测量的过程进行了描述。
图4.说明A.开关B.电缆线密封套和电缆线入口C.传送试剂用蠕动泵D.去离子水入口E.去离子水电磁阀F.放大器G.排水口H.测量室I.充满式电磁阀J.采样单元（详见14章）K.4行数码显示模板L.键盘M.排放电磁阀N.测量室 AD注意：试剂可放置于分析仪内部（4个以上的2升瓶），或置于分析仪外部的试剂架上。
2.技术规格样品质量：无气泡，无固体颗粒-流速：40 l/h（配有节水装置4 l/h），当稀释时加入35 l/h的中性清洁水-压力：3 bars-温度：40o C 最高-液流数目：1-6-测量循环时间长度：6-7分钟-再现性：±2%（满量程）±3%（带稀释）-安装：免受天气条件、潮湿和灰尘的影响，环境温度5-40 o C-用电连接：通过分析仪右侧的电缆线密封套，同终端元件连接-输出信号：z4-20mA 800Ωz触点信号最大阻抗 1A/24Vz RS232C 数据传送– 9600 baud注意：在进行内部稀释的情况下，稀释水要同液泛室相连，并通过快速回路上内径为3.2mm的管路（由用户自行准备）取走样品。
（详见14章的安装图）-电源供应：220V-50Hz（+10%-15%）标准供应-电耗：250W-进样连接：z入口：1/4 BSP 带有流量调节阀z出口排废-柜体：钢质结构、环氧树脂涂层 750×600×400分为两部分：z上部用于电子元件和终端盒z下部为液路部分防护等级IP55，双锁前门，总重60Kg-试剂可放置于分析仪内部（4个以上的2升瓶），或置于分析仪外部的试剂架上3.安装该设备必须安装于室内，并保证空气流通，防潮、防尘，温度5-40 o C。
壁挂式安装，通过4个膨胀螺丝固定，安装位置尽量使操作者便于维护（参考本手册最后安装图）。
安装须满足：z左手方向安装试剂架，用于摆放试剂z如需要，左手侧安装过滤系统z分析仪右侧要留有足够空间，便于进行用电连接液路连接分析完成后，通过最直接的路径，样品被排入到废水系统，而且要经过一个漏斗，以避免由于堵塞，水样倒流进入分析仪的危险。
样品入口位于设备左侧的装配有一溢流室的导管上。
对于每项被测液流，均可通过阀门对其流量进行调节。
对于一台分析仪，导管装配有一个带有流量调节阀的溢流室。
若分析仪装配有一稀释或节水装置，在样品到达快速液流中或测量室中时，用于样品调平或排空的稀释水或连续液流也同时到达溢流室。
液泛室的溢流系统要尽可能靠近设备左侧。
用电连接（参考终端图解）首先接上220V电源，并接地，电缆线通过位于柜体右侧上部的密封套1 n09和2 n021进入设备。
通过移去前侧的显示器模板，可看到终端元件盒，移去分析仪右侧的百叶窗门，可以看到保险丝。
用于同220V—50Hz电源连接的部分位于变压器的右侧，移去变压器的保护托盘便可看到，这部分一直延伸到数码显示模板所在的门后。
不要使用220V电缆线去供应较高功率的设备，因为电缆线的噪音会给微处理器带来干扰。
用电连接图解B. 数码显示模板C. 终端 N1 液流 N1D. 可选终端E. 终端 N6 液流 N6F. 电源保险（220V）G. 保险 48VH. 保险 24VI.进入装卸板J.终端（220V+接地 3×1.5mm2电缆线）K.开关和密封套L.终端 N5 液流 N5M.终端 N4 液流 N4N.终端 N3 液流 N3P. 终端 N2 液流 N2Q. 电子插架C1 微处理器PC板C2 测量PC板C3 4-20mA输出PC板C4 JBUS板C5 电源PC板C6 继电器板T.变压器4.分析仪装配件的情况说明4.1电子架电子架被安装于电路板上，在使设备投入使用之前，检查各PC板与各自连接器的连接状况：z PC配电板C1，在最左侧，是微处理器板，在其上面同显示器模板和4个按钮的连接器相连。
z PC配电板C2，为模拟测量板。
z PC配电板C3，是产生4—20 mA信号的板。
z可选的PC配电板C4，为JBUS数据处理板。
z PC配电板C5，从右边数第二个，为低压电源PC配电板，它位于保险丝和检测板的上面。
该PC配电板可产生如下电压：+15V 模拟0V 外部- 15V 模拟+15V 外部0V 模拟+30V 外部+26V 模拟- 18V 外部- 26V 模拟+5V 逻辑0V 逻辑z PC配电板C6，在最右侧，为继电器PC板。
这些继电器可以控制所有的泵和其他机械功能，在试运行之前，上述电子架的连接情况也应被检查。
4.2泵SERES 微型泵已经有20多年的历史了，特别适用于低流速，可应用于实验室及试剂注射的问题，其再现性也保持着非常高的标准。
它们是蠕动型容量泵，利用管压缩的原理，所选择的管要能防止多数化学产品的侵蚀（除有溶解能力的溶剂和醋酸之外），VITON是对使用这些产品者的最佳选择。
微型泵注射所需量的试剂进入测量室，以最理想的再现率来得到所期望的化学反应。
泵装配于分析仪中，一同运输，从左至右顺序如下：P1泵n01，最左端P6泵n06，最右端在执行首次分析之前，各泵必须被引动，它们将试剂从试剂瓶中提取至各自的入口（左侧），在各自的出口（右侧）排放到测量室（在玻璃测量室上的小开孔）。
泵被定义如下：如：2×15T/15A2个泵体（2）15rpm电机（15T）泵体类型15自供应（A）有两种型号的泵体，15型和32型，自供应性泵将始终工作，以注入连续量的样品，而非自供应型泵在软件设定的时间信号后将立即停止。
