(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920487193.6(22)申请日 2019.04.11(73)专利权人 大安市中科佰澳格霖农业发展有限公司地址 137000 吉林省白城市大安市慧阳街滨江一号27幢北数裙房107门市(72)发明人 姜丽萍　(74)专利代理机构 杭州聚邦知识产权代理有限公司 33269代理人 周美锋(51)Int.Cl.A01M 7/00(2006.01)(54)实用新型名称一种喷雾机的喷杆装置(57)摘要本实用新型公开了一种喷雾机的喷杆装置，包括喷枪头、喷头、钢管、手柄和软管，所述手柄的顶部固定安装有钢管，所述钢管的内部通过滑槽活动安装有伸缩管，所述伸缩管的内部套有延伸管，所述延伸管的顶部固定安装有喷头，所述喷头的顶部活动安装有喷枪头，所述手柄的底部固定安装有通水接头，所述通水接头的内部固定安装有软管，所述软管的底端固定安装有连接件。

本实用新型安装有延伸管可提高装置的长度，使其可对较高位置处的地方进行喷洒，而不需要工作人员另接管件，同时也可扩大装置的喷洒范围，提高了装置的实用性，同时通过安装有连接轴可调节装置的喷洒的角度，使其可根据需要调节装置的角度，增加了装置的实用性。

权利要求书1页 说明书3页 附图4页CN 209806930 U 2019.12.20C N 209806930U权　利　要　求　书1/1页CN 209806930 U1.一种喷雾机的喷杆装置，包括喷枪头、喷头、钢管、手柄和软管，其特征在于：所述手柄的顶部固定安装有钢管，所述钢管的内部通过滑槽活动安装有伸缩管，所述伸缩管的内部套有延伸管，所述延伸管的顶部固定安装有喷头，所述喷头的顶部活动安装有喷枪头，所述手柄的底部固定安装有通水接头，所述通水接头的内部固定安装有软管，所述软管的底端固定安装有连接件。

2.根据权利要求1所述的一种喷雾机的喷杆装置，其特征在于：所述手柄的外侧通过固定轴活动安装有推杆开关，手柄的表面设有防滑纹，且手柄的底部固定安装有安装头。

专利名称：一种喷雾器的可调节喷头专利类型：实用新型专利
发明人：徐伟璨
申请号：CN202021592026.7
申请日：20200804
公开号：CN213127749U
公开日：
20210507
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种喷雾器的可调节喷头，包括喷头、喷雾杆、喷雾开关，喷头外侧设置有调节罩，喷雾杆靠近喷头上部分设置有固定套，固定套一侧设置有滑动套，滑动套上设置有连接杆与调节罩固定相连，固定套与滑动套中间设置有弹性装置，滑动套控制调节罩在喷头处的位置并调节喷雾的扩散范围，通过改变滑动套与固定套距离，通过滑动套与调节罩的配合，通过滑动套上设置连接绳与圆环并与限位块配合，通过调节罩上滑槽与喷头上滑块配合，整体的结构简单，操作方便，使用者能够自主调节喷头喷出的农药水雾化范围。

申请人：浙江锐木园林机械有限公司
地址：321200 浙江省金华市武义县白洋街道白洋渡工业区环城东路15号
国籍：CN
代理机构：金华市悦诚君创知识产权代理事务所(特殊普通合伙)
代理人：刘清凤
更多信息请下载全文后查看。

专利名称：一种可调节喷头的喷雾器专利类型：实用新型专利
发明人：路平平
申请号：CN201220068835.7
申请日：20120229
公开号：CN202524951U
公开日：
20121114
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调节喷头的喷雾器，包括桶体：桶体上端安装有固定杆，固定杆前端设置有挂钩，桶体底部固定安装有U型安装座，U型安装座上设置有若干安装孔，U型安装座内螺栓安装有连接板，连接板前端安装有U形连接板，U形连接板侧壁上开有若干侧连接孔；U形连接板内螺栓安装有连接筒，连接筒前端开有若干喷头固定孔，喷头与连接筒螺栓连接；所述连接筒上套装有橡胶圆环，橡胶圆环通过绳索连接到挂钩。

本实用新型通过在桶体上端安装钩子，桶体下端设有安装座、连接板、连接筒，连接筒上安装喷头的结构方式，能够通过螺栓调节喷头距离，且连接筒可以在180°范围内自由转动，使用方便，重量分配均匀，长时间使用也不会觉得劳累。

申请人：路平平
地址：236800 安徽省亳州市谯城区十河镇木楼
国籍：CN
代理机构：安徽合肥华信知识产权代理有限公司
代理人：方峥
更多信息请下载全文后查看。

专利名称：一种可调节的电动喷雾器用喷杆
专利类型：实用新型专利
发明人：陈劲礼,李新杰,刘晓鹏,陈悦,雷锦灵,卢健锋,陈绍嘉申请号：CN201721208517.5
申请日：20170920
公开号：CN207308194U
公开日：
20180504
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调节的电动喷雾器用喷杆，包括侧喷口、挡水板、伸缩杆和调节器，所述侧喷口对称设置在喷杆的左右两侧，且侧喷口通过连接头与喷头相互连接，所述挡水板设置在侧喷口的内部，且挡水板内设置有控制板，并且控制板的上方通过搭杆与搭块相互连接，所述伸缩杆设置在固定杆内，且固定杆的上端固定有拧紧套，同时固定杆的下端设置有连接套，所述连接套与输水软管相互连接，所述调节器与连接套的下方相互连接，且其内部通过滑块与调节块相互连接。

该可调节的电动喷雾器用喷杆，在固定杆与输水软管连接处设置有调节器，固定杆内的伸缩杆可以调节不同的长度，喷杆的顶端设置有3个喷口，便于同时从三个方位喷水。

申请人：江门市植保科技有限公司
地址：529000 广东省江门市蓬江区棠下镇富棠三路42号2幢11楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可变形的喷雾机喷杆及其喷杆式喷雾机专利类型：发明专利
发明人：杨洲,牛萌萌,李君,徐兴,许绩彤,薛坤鹏,张馨予申请号：CN201410621093.X
申请日：20141106
公开号：CN104322475A
公开日：
20150204
专利内容由知识产权出版社提供
摘要：本发明公开了一种可变形的喷雾机喷杆，包括可变形的支撑杆、软水管和喷头，软水管连接在支撑杆上，喷头连接在软水管上。

本发明还公开了一种喷杆式喷雾机，包括行走车、雾化装置以及为雾化装置提供动力的动力系统，所述雾化装置包括上述的可变形的喷雾机喷杆、液泵以及药箱，喷雾机喷杆通过液泵与药箱连接。

本发明能适应不同喷药环境而进行喷洒作业且喷洒全面、高效，有效的降低农户的购机成本，且结构简单、使用方便。

可以针对不同栽培方式、不同作物及作物不同的生长时期通过改变喷杆的形状以进行全面和高效的施药，本发明还具有结构紧凑、主体尺寸小的优点，方便进入果园和农田，且制造成本低便于推广。

申请人：华南农业大学
地址：510642 广东省广州市天河区五山路483号
国籍：CN
代理机构：广州市华学知识产权代理有限公司
代理人：陈燕娴
更多信息请下载全文后查看。

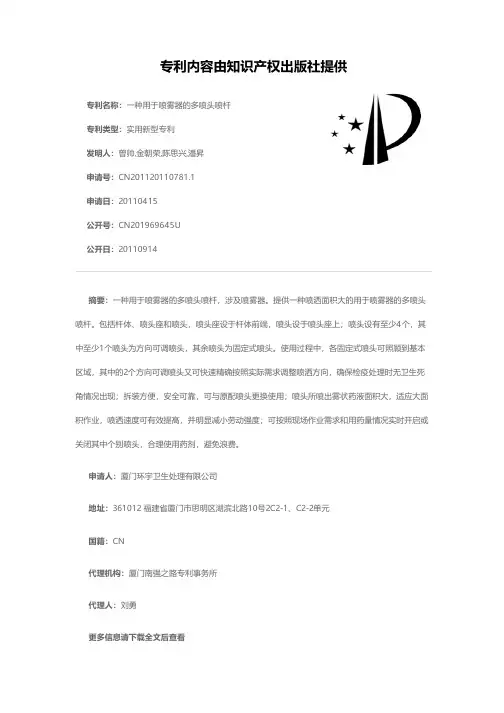

专利名称：一种用于喷雾器的多喷头喷杆专利类型：实用新型专利
发明人：曾帅,金朝荣,陈思兴,潘昇
申请号：CN201120110781.1
申请日：20110415
公开号：CN201969645U
公开日：
20110914
专利内容由知识产权出版社提供
摘要：一种用于喷雾器的多喷头喷杆，涉及喷雾器。

提供一种喷洒面积大的用于喷雾器的多喷头喷杆。

包括杆体、喷头座和喷头，喷头座设于杆体前端，喷头设于喷头座上；喷头设有至少4个，其中至少1个喷头为方向可调喷头，其余喷头为固定式喷头。

使用过程中，各固定式喷头可照顾到基本区域，其中的2个方向可调喷头又可快速精确按照实际需求调整喷洒方向，确保检疫处理时无卫生死角情况出现；拆装方便，安全可靠，可与原配喷头更换使用；喷头所喷出雾状药液面积大，适应大面积作业，喷洒速度可有效提高，并明显减小劳动强度；可按照现场作业需求和用药量情况实时开启或关闭其中个别喷头，合理使用药剂，避免浪费。

申请人：厦门环宇卫生处理有限公司
地址：361012 福建省厦门市思明区湖滨北路10号2C2-1、C2-2单元
国籍：CN
代理机构：厦门南强之路专利事务所
代理人：刘勇
更多信息请下载全文后查看。

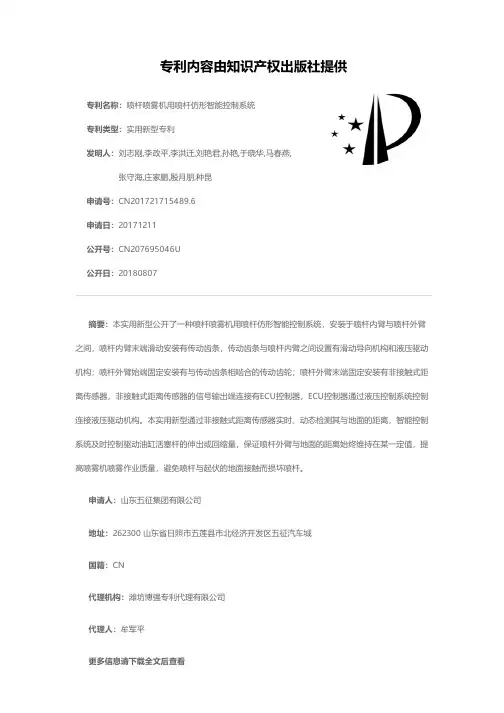

专利名称：喷杆喷雾机用喷杆仿形智能控制系统
专利类型：实用新型专利
发明人：刘志刚,李政平,李洪迁,刘艳君,孙艳,于晓华,马春燕,张守海,庄家鹏,殷月朋,种昆
申请号：CN201721715489.6
申请日：20171211
公开号：CN207695046U
公开日：
20180807
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种喷杆喷雾机用喷杆仿形智能控制系统，安装于喷杆内臂与喷杆外臂之间，喷杆内臂末端滑动安装有传动齿条，传动齿条与喷杆内臂之间设置有滑动导向机构和液压驱动机构；喷杆外臂始端固定安装有与传动齿条相啮合的传动齿轮；喷杆外臂末端固定安装有非接触式距离传感器，非接触式距离传感器的信号输出端连接有ECU控制器，ECU控制器通过液压控制系统控制连接液压驱动机构。

本实用新型通过非接触式距离传感器实时、动态检测其与地面的距离，智能控制系统及时控制驱动油缸活塞杆的伸出或回缩量，保证喷杆外臂与地面的距离始终维持在某一定值，提高喷雾机喷雾作业质量，避免喷杆与起伏的地面接触而损坏喷杆。

申请人：山东五征集团有限公司
地址：262300 山东省日照市五莲县市北经济开发区五征汽车城
国籍：CN
代理机构：潍坊博强专利代理有限公司
代理人：牟军平
更多信息请下载全文后查看。

专利名称：一种喷射大小可调节的喷涂设备专利类型：发明专利
发明人：徐亚维
申请号：CN201810383486.X
申请日：20180426
公开号：CN108405248A
公开日：
20180817
专利内容由知识产权出版社提供
摘要：本发明公开了一种喷射大小可调节的喷涂设备，包括夹持固定架和安装在所述夹持固定架上的喷头装置，所述夹持固定架包括基板、铰接在所述基板上的第一夹爪和第二夹爪，第一夹爪侧壁上成型有支耳，所述支耳上铰接有连接座，连接座的一端铰接有连接齿轮，所述连接齿轮固定连接驱动电机的转轴，连接齿轮与长条形的齿条啮合；所述喷头装置包括输送管、喷头中间连接管和喷头体，喷头体的内部下部为锥形腔体，所述锥形腔体中设有调节板，调节板的后侧中部插接固定有旋转轴，调节板上成型有两个通孔，所述通孔上插接有隔板，隔板的一端连接双轴气缸的活塞杆。

本发明安装拆卸方便，喷头体可以根据需要调节喷头的喷射大小，提高喷涂效果。

申请人：东莞市联洲知识产权运营管理有限公司
地址：523000 广东省东莞市松山湖高新技术产业工发区生产力大厦406
国籍：CN
代理机构：北京众合诚成知识产权代理有限公司
代理人：连平
更多信息请下载全文后查看。

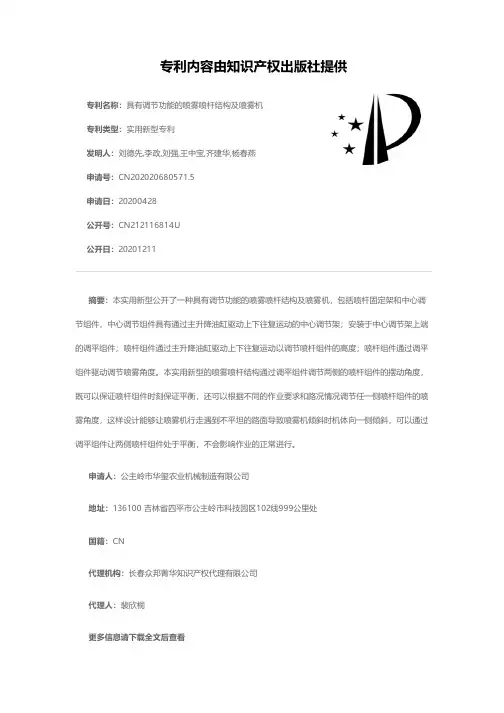

专利名称：具有调节功能的喷雾喷杆结构及喷雾机专利类型：实用新型专利
发明人：刘德先,李政,刘强,王中宝,齐建华,杨春燕申请号：CN202020680571.5
申请日：20200428
公开号：CN212116814U
公开日：
20201211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有调节功能的喷雾喷杆结构及喷雾机，包括喷杆固定架和中心调节组件，中心调节组件具有通过主升降油缸驱动上下往复运动的中心调节架；安装于中心调节架上端的调平组件；喷杆组件通过主升降油缸驱动上下往复运动以调节喷杆组件的高度；喷杆组件通过调平组件驱动调节喷雾角度。

本实用新型的喷雾喷杆结构通过调平组件调节两侧的喷杆组件的摆动角度，既可以保证喷杆组件时刻保证平衡，还可以根据不同的作业要求和路况情况调节任一侧喷杆组件的喷雾角度，这样设计能够让喷雾机行走遇到不平坦的路面导致喷雾机倾斜时机体向一侧倾斜，可以通过调平组件让两侧喷杆组件处于平衡，不会影响作业的正常进行。

申请人：公主岭市华玺农业机械制造有限公司
地址：136100 吉林省四平市公主岭市科技园区102线999公里处
国籍：CN
代理机构：长春众邦菁华知识产权代理有限公司
代理人：裴欣桐
更多信息请下载全文后查看。

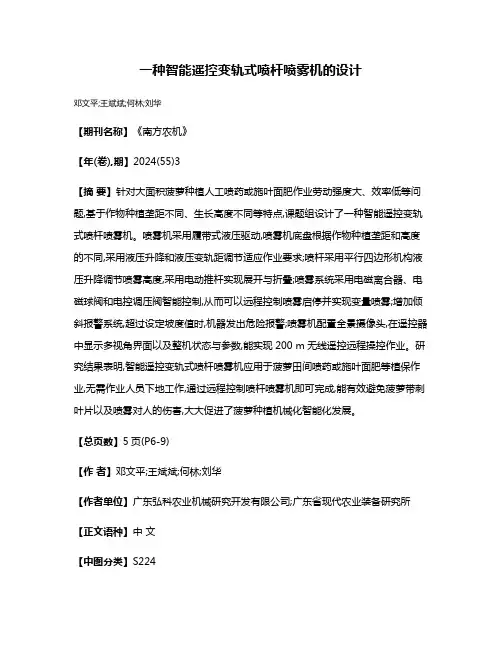

一种智能遥控变轨式喷杆喷雾机的设计
邓文平;王斌斌;何林;刘华
【期刊名称】《南方农机》
【年(卷),期】2024(55)3
【摘要】针对大面积菠萝种植人工喷药或施叶面肥作业劳动强度大、效率低等问题,基于作物种植垄距不同、生长高度不同等特点,课题组设计了一种智能遥控变轨式喷杆喷雾机。

喷雾机采用履带式液压驱动,喷雾机底盘根据作物种植垄距和高度的不同,采用液压升降和液压变轨距调节适应作业要求;喷杆采用平行四边形机构液压升降调节喷雾高度,采用电动推杆实现展开与折叠;喷雾系统采用电磁离合器、电磁球阀和电控调压阀智能控制,从而可以远程控制喷雾启停并实现变量喷雾;增加倾斜报警系统,超过设定坡度值时,机器发出危险报警;喷雾机配置全景摄像头,在遥控器中显示多视角界面以及整机状态与参数,能实现200 m无线遥控远程操控作业。

研究结果表明,智能遥控变轨式喷杆喷雾机应用于菠萝田间喷药或施叶面肥等植保作业,无需作业人员下地工作,通过远程控制喷杆喷雾机即可完成,能有效避免菠萝带刺叶片以及喷雾对人的伤害,大大促进了菠萝种植机械化智能化发展。

【总页数】5页(P6-9)
【作者】邓文平;王斌斌;何林;刘华
【作者单位】广东弘科农业机械研究开发有限公司;广东省现代农业装备研究所【正文语种】中文
【中图分类】S224
【相关文献】
1.遥控自走式喷杆喷雾机防治小麦病虫害试验
2.3WYP-120型遥控自走式喷杆喷雾机防治小麦病虫害试验报告
3."多加"3WYP-120E型遥控自走式喷杆喷雾机
4.遥控自走式喷杆喷雾机的设计与实现
5.喷杆式喷雾机水平折叠喷杆设计与试验
因版权原因，仅展示原文概要，查看原文内容请购买。
