植保机械课件第二章 喷杆喷雾机

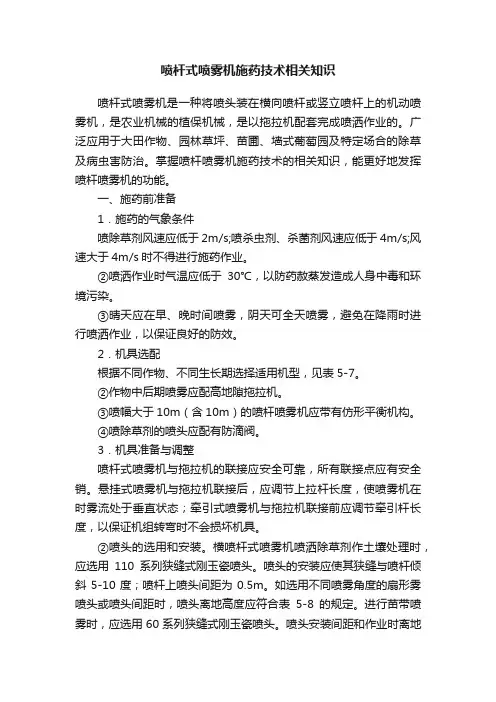

喷杆式喷雾机施药技术相关知识喷杆式喷雾机是一种将喷头装在横向喷杆或竖立喷杆上的机动喷雾机，是农业机械的植保机械，是以拖拉机配套完成喷洒作业的。

广泛应用于大田作物、园林草坪、苗圃、墙式葡萄园及特定场合的除草及病虫害防治。

掌握喷杆喷雾机施药技术的相关知识，能更好地发挥喷杆喷雾机的功能。

一、施药前准备1．施药的气象条件喷除草剂风速应低于2m/s;喷杀虫剂、杀菌剂风速应低于4m/s;风速大于4m/s时不得进行施药作业。

②喷洒作业时气温应低于30℃，以防药赦蒸发造成人身中毒和环境污染。

③晴天应在早、晚时间喷雾，阴天可全天喷雾，避免在降雨时进行喷洒作业，以保证良好的防效。

2．机具选配根据不同作物、不同生长期选择适用机型，见表5-7。

②作物中后期喷雾应配高地隙拖拉机。

③喷幅大于10m（含10m）的喷杆喷雾机应带有仿形平衡机构。

④喷除草剂的喷头应配有防滴阀。

3．机具准备与调整喷杆式喷雾机与拖拉机的联接应安全可靠，所有联接点应有安全销。

悬挂式喷雾机与拖拉机联接后，应调节上拉杆长度，使喷雾机在时雾流处于垂直状态；牵引式喷雾机与拖拉机联接前应调节牵引杆长度，以保证机组转弯时不会损坏机具。

②喷头的选用和安装。

横喷杆式喷雾机喷洒除草剂作土壤处理时，应选用110系列狭缝式刚玉瓷喷头。

喷头的安装应使其狭缝与喷杆倾斜5-10度；喷杆上喷头间距为0.5m。

如选用不同喷雾角度的扇形雾喷头或喷头间距时，喷头离地高度应符合表5-8的规定。

进行苗带喷雾时，应选用60系列狭缝式刚玉瓷喷头。

喷头安装间距和作业时离地高度可按作物行距和高度米决定。

表5-9给出了各种苗带宽度用不同喷头作业时喷头应离地的高度。

表5-10是各种扇形雾喷头离地不同高度时的喷幅，如喷雾机喷洒除草剂作土壤处理时，应使相邻的两个喷头的扇形雾面相互重叠1/4，以保证喷洒的均匀性。

吊杆式喷杆喷雾机喷杀虫剂、杀菌剂和生长调节剂时，应选用空心圆锥雾喷头。

安装喷头时，应根据作物的行距，并在植株的顶部安装一只喷头自上向下喷；在吊杆上根据植株情况安装若干个喷头自下向上喷，以形成立体喷雾。

喷杆喷雾机产品说明（之一）喷杆喷雾机是装有横喷杆或竖喷杆的一种液力喷雾机。

它作为大田作物高效、高质量的喷洒农药的机具，近年来，已深受我国广大农民的青睐。

该机具可广泛用于大豆、小麦、玉米和棉花等农作物的播前、苗前土壤处理、作物生长前期灭草及病虫害防治。

装有吊杆的喷杆喷雾机与高地隙拖拉机配套使用可进行诸如棉花、玉米等作物生长中后期病虫害防治。

该类机具的特点是生产率高，喷洒质量好（安装狭缝喷头时喷幅内的喷雾量分布均匀性变异系数不大于20％），是一种理想的大田作物用大型植保机具。

（一）喷杆喷雾机的种类喷杆喷雾机的种类很多，可分为下列几种。

1．按喷杆的型式分三类（1）横喷杆式喷杆水平配置，喷头直接装在喷杆下面是常用的机型。

（2）吊杆式在横喷杆下面平行地垂吊着若干根竖喷杆，作业时，横喷杆和竖喷杆上的喷头对作物形成门字形喷洒，使作物的叶面、叶背等处能较均匀地被雾滴覆盖。

主要用在棉花等作物的生长中后期喷洒杀虫剂、杀菌剂等。

（3）气袋式在喷杆上方装有一条气袋，有一台风机往气袋供气，气袋上正对每个喷头的位置都开有一个出气孔。

作业时，喷头喷出的雾滴与从气袋出气孔排出的气流相撞击，形成二次雾化，并在气流的作用下，吹向作物。

同时，气流对作物枝叶有翻动作用，有利于雾滴在叶丛中穿透及在叶背、叶面上均匀附着。

主要用于对棉花等作物喷施杀虫剂。

这是一种较新型的喷雾机，我国目前正处在研制阶段。

2．按与拖拉机的联接方式分三类（1）悬挂式喷雾机通过拖拉机三点悬挂装置与拖拉机相联接。

（2）固定式喷雾机各部件分别固定地装在拖拉机上。

（3）牵引式喷雾机自身带有底盘和行走轮，通过牵引杆与拖拉机相联接。

3．按机具作业幅宽分三类（1）大型喷幅在18米以上，主要与功率36．7千瓦以上的拖拉机配套作业。

大型喷杆喷雾机大多为牵引式。

（2）中型喷幅为10～18米，主要与功率在20～36．7千瓦的拖拉机配套作业。

（3）小型喷幅在10米以下，配套动力多为小四轮拖拉机和手扶拖拉机。

喷杆喷雾机简介和分类
悬挂式喷杆喷雾机
这是一种三点悬挂在拖拉机后面的新型喷药机。

该喷药机使用灵活、操作简单；缺点：药桶小，非自带动力，只能应用在作物的播前、苗前土壤处理，后期下地压苗严重。

牵引式喷杆喷雾机
相当于后悬挂式升级版，具有流量大压力强、雾滴度均匀、性能可靠耐用、外形美观新颖、结构合理紧凑、工作效率高、操作使用方便和保养维修简单等特点；缺点：非自带动力，只能应用在作物的播前、苗前土壤处理，后期下地压苗严重。

自走式喷杆喷雾机
采用全新技术和人性化的结构设计，配备柴油发动机，性能稳定，采用多种离合器控制方式，能够实现启动、行走、喷药等动作的单独控制、专用喷雾系统，雾粒细，雾化均匀，能够大大提高农药的利用率，喷药效率高，药桶底部安装有阀门，可以方便的排出剩余药液和清洗药桶;
离地间隙可调，可根据作物的不同苗高来调换轮胎，可使车地盘不挂苗头；
喷杆高度可调，可根据作物不同生长时期的高矮来调整喷洒高度；
轮距可调，可根据作物的不同种植行距来调整后轮的行走宽度，可大大减少工作时对作物的损坏及损伤。

高地隙喷杆喷雾机
采用的封闭驾驶室人性化设计，驾驶室升降可调，视野宽阔，方便舒适。

空调全封闭结构彻底解决对喷施操作者的毒害问题，适用于高杆作物如玉米、向日葵等。

本栏编辑农用喷雾机是利用一定压力将液体分散开来的机具，为农业机械的一种，属于植保机械。

喷雾机广泛应用于玉米、水稻、棉花、马铃薯等农作物以及牧草、园林花卉等植物的大面积播前土壤处理、苗期灭草与病虫害防治等。

本文就喷杆式喷雾机的特点和常见故障作一简要介绍。

1.喷雾机的特点喷雾机的主要特点有：药液箱容量大，喷药时间长，作业效率高。

喷药机的液泵采用多缸隔膜泵，排量大，工作可靠。

喷杆采用拉杆转盘式折叠机构，喷杆的升降、展开及折叠，可在驾驶室内通过操作液压油缸进行控制，操作方便、省力。

喷雾机可直接利用机具上的喷雾液泵给药液箱加水，加水管路与喷雾机采用快速接头连接，装拆方便、快捷。

喷药管路系统具有多级过滤，确保作业过程中不会堵塞喷嘴。

药液箱中的药液采用回水射流搅拌，可保证喷雾作业过程中药液浓度均匀一致。

2.喷雾机在使用中的注意事项（1）喷雾机在作业前应检查各个部件的技术状态是否良好。

喷雾机应根据不同的作业用途更换对应的喷头（如喷施除莠剂可安装扇形喷头，喷洒除虫剂则安装圆锥雾喷头）。

严格控制拖拉机的行驶速度（4～5km/h 为宜）。

安装扇形喷头后所有喷头必须向同一个方向倾斜5°，使其扇面一致。

（2）喷雾机在使用中的安全防护。

作业前操作人员应戴好口罩以防药液中毒。

喷洒药液的最佳时间为早上或下午，宜在干爽无风的天气下进行，这样可减少农药的挥发和漂移。

严禁使用不允许喷洒作业的各种剧毒农药。

操作人员在喷洒作业时如感觉头痛、眩晕应立即停止作业并就医。

喷洒结束后药液箱中的残留药液应按农药使用说明书的规定进行处理。

工作完毕后操作人员必须冲洗身体各部位并对各类穿戴衣具进行清洗。

作业时喷雾机附近和展收面积内严禁站人。

3.喷雾机在使用中常见的故障及排除方法（1）机具压力不稳及吸液效果不佳。

故障原因：吸水管、滤网被脏物堵塞；吸水管道严重漏气或堵塞；三缸柱塞泵内有空气；三缸柱塞泵进、出水阀门弹簧折断。

排除方法：检查并清除堵塞物；检查吸水管道是否漏气，旋紧卡箍，检查是否有堵塞处；打开开关排除空气；更换阀门弹簧。
