起动机典型电路分析及故障分析

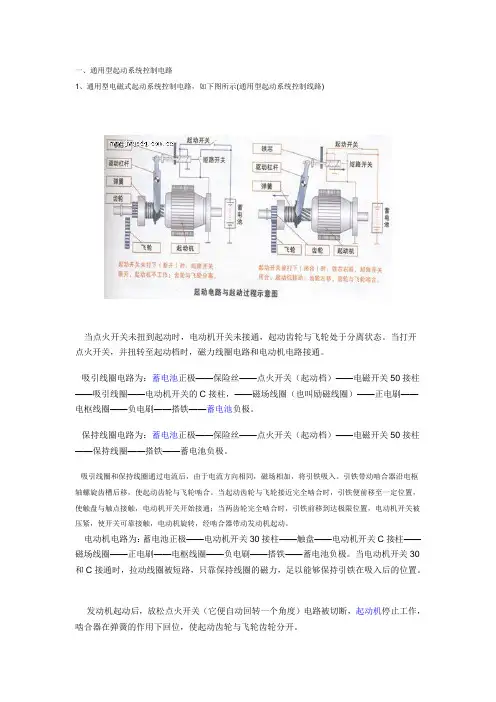

一、通用型起动系统控制电路1、通用型电磁式起动系统控制电路，如下图所示(通用型起动系统控制线路)当点火开关未扭到起动时，电动机开关未接通，起动齿轮与飞轮处于分离状态。

当打开点火开关，并扭转至起动档时，磁力线圈电路和电动机电路接通。

吸引线圈电路为：蓄电池正极——保险丝——点火开关（起动档）——电磁开关50接柱——吸引线圈——电动机开关的C接柱，——磁场线圈（也叫励磁线圈）——正电刷——电枢线圈——负电刷——搭铁——蓄电池负极。

保持线圈电路为：蓄电池正极——保险丝——点火开关（起动档）——电磁开关50接柱——保持线圈——搭铁——蓄电池负极。

吸引线圈和保持线圈通过电流后，由于电流方向相同，磁场相加，将引铁吸入。

引铁带动啮合器沿电枢轴螺旋齿槽后移，使起动齿轮与飞轮啮合。

当起动齿轮与飞轮接近完全啮合时，引铁便前移至一定位置，使触盘与触点接触，电动机开关开始接通；当两齿轮完全啮合时，引铁前移到达极限位置，电动机开关被压紧，使开关可靠接触，电动机旋转，经啮合器带动发动机起动。

电动机电路为：蓄电池正极——电动机开关30接柱——触盘——电动机开关C接柱——磁场线圈——正电刷——电枢线圈——负电刷——搭铁——蓄电池负极。

当电动机开关30和C接通时，拉动线圈被短路，只靠保持线圈的磁力，足以能够保持引铁在吸入后的位置。

发动机起动后，放松点火开关（它便自动回转一个角度）电路被切断，起动机停止工作，啮合器在弹簧的作用下回位，使起动齿轮与飞轮齿轮分开。

2、减速起动机的控制电路二、带安全继电器的控制电路起动机外壳上装有由安全继电器控制的电磁开关，安全继电器的主要作用是：发动机发动后，即使起动钥匙开关仍处于起动位置（未能及时松手），起动机也会自动停止工作；发动机运转时，即使驾驶员错误地闭合起动钥匙开关，起动机也不会工作。

当蓄电池开关闭合即蓄电池已搭铁的情况下，闭合起动钥匙开关时，安全继电器线圈中有电流流过，其电路为：蓄电池正极——起动钥匙开关K——安全继电器“S”接柱——安全继电器触点K3——线圈（安全继电器线圈——电阻）——搭铁E——蓄电池负极。

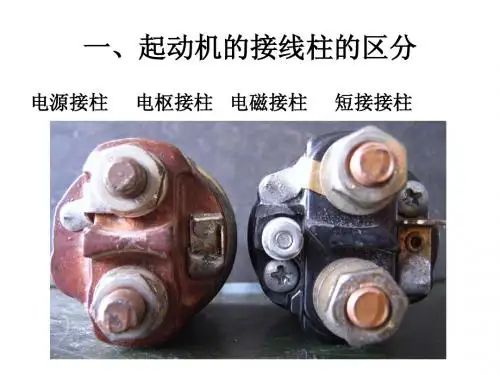

起动机常见故障分析与处理----培训课件汽车电路一般是由电源（电瓶、发电机）、用电器（起动机、点火装置、灯具）、仪表、开关、保险以及电线组成。

学会把局部电路从全车电路中分划出来，就必须要掌握各个单元电路的基本配置和接线规律。

在许多车辆的线路设计中使用了继电器装置，所以要建立继电器的控制线圈同属于一个开关控制的概念。

线路中的开关在控制电路中负责通、断的关键器件，而一个主开关上却往往集合了许多导线，分析时要注意这样几个方面。

电瓶的电流是通过什么途径到达开关的？其中间是否经过别的开关和保险？这个开关都控制哪些用电器？每一个被控电器的其作用是什么？开关上的许多接线柱哪一个是直通的，哪一个是接电器的？了解这些并将其掌握，对处理车辆因线路故障而引起的一些问题益处颇大。

汽车电路的特点是单线制，负极搭铁，用电器相互并联。

对于负极搭铁的电路，其回路过程的电流一定是从电源的正极经——导线——开关——用电器——搭铁——回到同一电流的负极，否则构不成真正的通路，线路中也就不能产生电流，形成不了闭合回路。

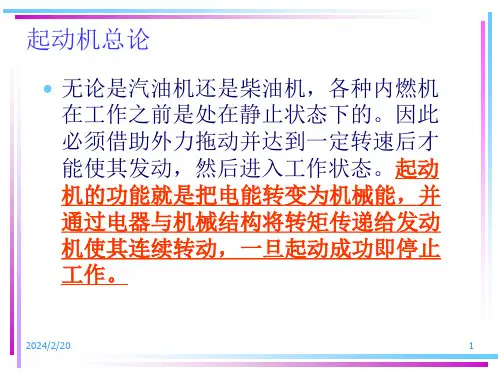

一、起动机工作原理：发动机在没有外力的作用下是不会自行运转的。

起动机就是一种将电能转变为机械能，以拖动发动机由静态到动态的电器系统中的部件之一。

它用了来自电瓶中已储存的电能并将其转变为机械能，从而带动发动机曲轴转动的一种装置。

起动机能带动并维持发动机运转，需要较大的机械动力。

通常需要大约1.5KW的功率或是负载接近250~380A的电流。

由于起动电流较大，因而必须要采用较为粗的电缆线来传导电流。

二、结构组成及其功能：1、起动机主要由：永久磁铁，电枢，驱动齿轮，电磁开关等零件组成。

2、主要零件的功能：1）电枢：电枢中有许多导线线圈，故电枢也被称为导线线圈。

电枢中的每一个线圈都被连接到一筒状形式的铜片上，铜片之间以及铜片与电枢轴之间相互绝缘。

电枢上的铜片设计结构所形成的换向器为电刷提供了滑动接触表面，电枢由装在钢轴上的叠层铁心和电枢绕组组成。

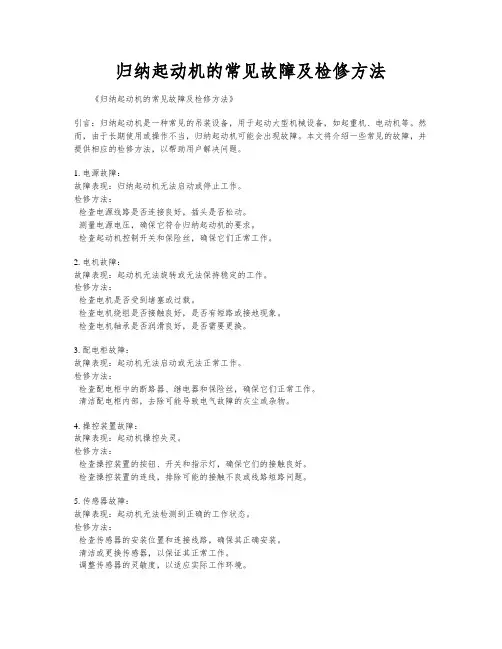

归纳起动机的常见故障及检修方法《归纳起动机的常见故障及检修方法》引言：归纳起动机是一种常见的吊装设备，用于起动大型机械设备，如起重机、电动机等。

然而，由于长期使用或操作不当，归纳起动机可能会出现故障。

本文将介绍一些常见的故障，并提供相应的检修方法，以帮助用户解决问题。

1. 电源故障：故障表现：归纳起动机无法启动或停止工作。

检修方法：- 检查电源线路是否连接良好，插头是否松动。

- 测量电源电压，确保它符合归纳起动机的要求。

- 检查起动机控制开关和保险丝，确保它们正常工作。

2. 电机故障：故障表现：起动机无法旋转或无法保持稳定的工作。

检修方法：- 检查电机是否受到堵塞或过载。

- 检查电机绕组是否接触良好，是否有短路或接地现象。

- 检查电机轴承是否润滑良好，是否需要更换。

3. 配电柜故障：故障表现：起动机无法启动或无法正常工作。

检修方法：- 检查配电柜中的断路器、继电器和保险丝，确保它们正常工作。

- 清洁配电柜内部，去除可能导致电气故障的灰尘或杂物。

4. 操控装置故障：故障表现：起动机操控失灵。

检修方法：- 检查操控装置的按钮、开关和指示灯，确保它们的接触良好。

- 检查操控装置的连线，排除可能的接触不良或线路短路问题。

5. 传感器故障：故障表现：起动机无法检测到正确的工作状态。

检修方法：- 检查传感器的安装位置和连接线路，确保其正确安装。

- 清洁或更换传感器，以保证其正常工作。

- 调整传感器的灵敏度，以适应实际工作环境。

结论：归纳起动机的故障诊断和检修需要综合考虑多个因素。

以上列举了一些常见的故障及相应的检修方法，但实际情况可能会有所不同。

如果遇到无法解决的问题，建议联系专业的维修人员进行维修，以确保设备的安全和正常运行。

起动机运转不正常及发动机不启动故障分析运转不正常,发动机不启动一、不转1、现象：点火开关转到启动档,不能转动,且无任何动作迹象;2、原因：1电源;蓄电池严重亏电或极板硫化、短路等,蓄电池极桩与线夹接触不良,启动电路导线连接处松动而接触不良等;2防盗系统起作用;3自动变速器操纵杆没有置于“P”位或“N”位;操纵杆置于任何行驶档位前进挡或倒档时,均不能启动;4;换向器与电刷接触不良,励磁绕组或电枢绕组有断路或短路,绝缘电刷搭铁,电磁开关线圈断路、短路、搭铁或其触电烧蚀而接触不良等;5启动继电器,启动继电器线圈断路、短路、搭铁或其接触点接触不良;6点火开关;点火开关接线松动或内部接触不良;7启动系统线路;启动系统线路断路、接触不良或松脱等;3、诊断与排除1观察自动变速器操纵杆位置,应置于“P”位或“N”位,否则,不能启动;2检查汽车防盗系统,如果防盗系统已起作用,应予以解除防盗系统检测见后;3检查电源;按喇叭,如果喇叭声音小或者嘶哑,说明电源有问题,应先检查蓄电池极桩与线夹以及启动电路导线接头处是否有松动,触摸导线连接处是否发热;若某连接处松动或发热则说明该处接触不良,如果线路连接无问题,则应对蓄电池或充电器系统进行检查;4检查;如果判断电源无问题,用起子将电磁开关上连接蓄电池和电动机导片的连接柱短接,如果不转,则说明时电动机内部有,应拆除；如果空转正常,则进行以下步骤检查;5检查电磁开关;短接启动机电磁开关,若不转,则说明电磁开关有,应予以更换；如果运转正常,则说明在启动继电器或有关的线路上;6检查启动继电器;将启动继电器上的“电池”和“”两接线柱短接,若转动,则说明启动继电器内部有;否则应再做下一步检查;7检查点火开关以及线路;将启动继电器的“电池”与点火开关用导线直接连接,若启动机能正常运转,则说明在启动继电器至点火开关的线路中,可对其进行检修;若启动不转,还可以通过测量开关接柱上的电压来确定部位,其检测流程参见图二、转动无力1、现象：启动时,转动缓慢无力,带动困难,或接通启动开关,只有“咔哒”声却不能转动;2、原因：1蓄电池电量不足或连接导线松动,接触不良;2轴承过紧或松旷,电枢轴弯曲有时擦碰磁极,整流子和电刷之间脏污或者电刷磨损过短,弹簧过软,电枢和磁场线圈断短路;3启动开关触点烧蚀或电磁开关线圈短路;4电枢移动式串联辅助线圈断路或短路;5导致转动阻力太大;3、诊断与排除：启动机转动无力与不转这两种的产生因素基本一样,只是程度不同,因此其检测过程基本相同;三、空转1、现象：接通启动开关后,只有快速旋转而不转;2、原因：空转,表明电路正常,而其驱动小齿轮不能啮入飞轮齿圈带动转动,部位在的传动装置和飞齿轮圈,具体原因如下：1机械强制式的拨叉脱槽,不能推动驱动小齿轮,或其进行程调整不当,不能进入啮合;2电磁控制式的电磁开关铁芯行程太短;3电枢移动式启动机辅助线圈短路或断路,不能将电枢带到工作位置;4启动机单向啮合器打滑;5飞轮齿严重磨损或打坏;3、诊断与排除空转实际有两种情况：一种是驱动小齿轮不能与飞轮齿圈啮合的空转,主要在的操纵和控制部分；另一种是驱动小齿轮已和飞轮齿圈啮合,由于单向啮合器打滑而空转,主要在单向啮合器;1若在空转的同时伴有齿轮的撞击声,表明飞轮齿圈牙齿或小齿轮牙齿磨损严重或已损坏,致使不能正确啮合,视情进行更换和飞轮齿圈;2若单向啮合器打滑空转,应分解启动机惊醒检修或更换;3有的传动装置采用一级行星齿轮减速装置,其结构紧凑,传动比大,效率高;但使用中常会有出现载荷过大而烧毁卡死;有的采用摩擦片式离合器若压紧弹簧损坏,花键锈蚀卡滞和摩擦离合器打滑,也会造成空转;启动系统检查汽车启动系统有、传动机构和控制装置三部分组成,将蓄电池的电能转换为机械能,再通过传动机构将转动启动；传动机构在启动时,使驱动齿轮啮入飞轮齿环,将启动机转矩传给曲轴,而在启动后,使驱动齿轮打滑与飞轮齿环自动脱开；控制装置用来接通和切断与蓄电池之间的电路;一、典型启动控制电路目前,大多数的启动系统控制电路设置有启动继电器;安装启动继电器的目的是减小通过点火开关的电流,防止点火开关烧损;启动继电器有四个接线柱分别标有启动机、电池、搭铁和点火开关,点火开关与搭铁接柱之间是继电器的电磁线圈,和电池接柱之间时继电器的触触点,接线时,点火开关接柱接点火开关的启动档,电池接柱接电源,搭铁接柱直接搭铁,启动机接柱接电磁开关上启动机接柱;蓄电池的检测与维护汽车蓄电池属于启动型蓄电池,能在短时间5S~10S内向提供大量电流,通常汽油机启动电流为200A~600A,柴油电流可达1000A;蓄电池由电解液、极板、、隔板、外壳等组成;1、电解液页面高度的检测检测液面高度判断电解液量是否充足;检测时可用玻璃管测量,将玻璃管从加液孔垂直插入蓄电池内,直到与保护网或隔板上边缘接触为止；用大拇指按紧玻璃管关口提起,玻璃管内液体的高度即为蓄电池电解液液面高度;一般电解液液面应高出极板上沿10~15mm,若液面过低,应及时补充蒸馏水；若液面过高,应用密度计吸出部分电解液;对于透明塑料外壳的蓄电池在壳外上刻有两条高度指示线,从外部观察液面高度,正常液面高度应介于两线之间;液面过低时应加入蒸馏水使之符合标准;2、电解液小队密度的检测检测电解液密度可以判断蓄电池放电程度;电解液密度可用专用的吸式密度计测量;首先,捏住密度计的橡皮球,将密度计下端的吸管插入单个电池的的加液孔内,慢慢放开橡皮球,使电解液吸入到玻璃管中,吸入的电解液的量以能使密度计浮子浮起而不顶住为宜,使密度计的浮子浮在玻璃管中央不要与管壁接触,眼睛与密度计刻度线保持平齐,读出电解液密度值;3、蓄电池放电电压的检测检测蓄电池放电电压可以判断蓄电池的技术状况、放电程度和启动能力,检测时可用高效率放电计检测或就车启动检测;高率放电器检测;高率放电机是模拟启动机工作状态,检测蓄电池容量的仪表;检测时将高率放电计的正、负放电针分别压在蓄电池的正、负极柱上,保持15s,如果电压在以上,并保持稳定,说明性能良好;蓄电池的维护1保持蓄电池外表的清洁干燥;2保持加液孔盖上通气孔的流畅,定期疏通;3蓄电池充电时应打开加液孔盖,使气体顺利溢出,以免发生事故;4定期检查并调整电解液液面高度,液面不足时,应补加蒸馏水;5汽车夏季行驶5~6天,冬季行驶10~15天,应检查蓄电池的放电程度,当冬季放电超过25％,夏季放电超过50％时,应及时将蓄电池从车上拆下进行补充充电;6根据季节和地区的变化及时调整电解液的密度;7冬季蓄电池应经常保持在充足电的状态,一方电解液密度降低而结冰;8冬季向蓄电池内补加蒸馏水时,必须在蓄电池充电前进行,以免水和电解液混合不均而引起结冰;一、交流发电机的检测交流发电机是汽车的主要电源;1、交流发电机工作状况的检查交流发电机应进行定期的检查和维护,以保证电源系统的正常工作,减少,延长各部件的使用寿命;1发电机驱动皮带的检查,检查驱动皮带时,应检查其外观、挠度和张力;2检查导线连接;检查各导线的连接部位是否正确、发电机“B”端子连接是否紧固、连接器插座与线束插头是否锁紧等等;3检查发电机运转有无噪声;4检查发电机能否正常发电;发电机能否正常发电,直接影响蓄电池的启动性能和使用寿命,检查方法如下：1、观察充电指示灯的熄灭情况2、用万用表直流电压挡测量电压2、交流发电机的解体检测;若交流发电机内部有可视情况进行检测;1转子的检测;2定子的检测;3 二极管的检测;二、电压调节器的检测交流发电机由通过皮带驱动,其转速变化范围非常大,将引起发电机的输出电压发生较大变化,因此交流发电机必须装配电压调节器,以保持其输出电压基本恒定,由于交流发电机有内搭铁、外搭铁之分,因而调节器也有内搭铁、外打铁之分;1、调节器搭铁形式的检测2、调节性能检测三、常见充电的诊断与排除常见充电有不充电、充电电流异常、充电指示灯;一不充电诊断1、现象：发电机以中速以上速度运转时电流表指示不充电或充电指示灯不熄灭;2、原因1传动带过松打滑;2接线错误、电流表等元件或线路断路、短路;3发电机;1硅二极管击穿、短路或断路;2定子或转子线圈断路、短路或搭铁;3碳刷在其构架内卡滞与集电环接触不良;4电枢和磁场接线柱绝缘损坏或其接线不良;5集电环绝缘击穿;6转子爪极松动;4调节器或调节器与发电机不匹配;3、诊断1检查发电机皮带的挠度,若大于10~15厘米;则为皮带过松,造成打滑;2 检查各连接导线是否良好以及发电机接线是否正确；接通点火开关,将试灯一端与发电机“F”接柱相接,而另一端搭铁;若试灯点亮,则磁场外电路正常;若试灯不亮,则将试灯的火线端依次接调节器的“B”柱,若是灯点亮,则为调节器或调节器和发电机之间连线的断路或者短路；若试灯不亮,则为调节器和蓄电池之间的元件损坏或电路断路或短路;3若磁场外电路正常,可拆下发电机“F”接柱导线,检测“F”接柱与“-”之间的电阻是否正常,若不正常,则为磁场内电路,若正常,则重新连接好“F”导线并拆下发电机“B”上的连线,将试灯一端接触电枢接线柱,另一端搭铁,启动发电机应使发电机稍高于怠速运转不允许高速运转,若试灯不亮或者亮度暗红,说明是发电机内部;若试灯亮度正常,则为调节器;二充电电流过小的诊断1、现象蓄电池经常存电不足,照明灯光暗淡,电喇叭声音小,运转缓慢无力;1充电线路接触不良,接触电阻大;2风扇皮带打滑,发电机转速过低;3发电机整流子个别二极管损坏;4发电机集电环脏污、碳刷与集电环接触不良,致使励磁电流过小;5发电机定子绕组某相连接不良,有短路或断路,转子绕组局部短路,转子与定子刮碰或气隙不当;6电压调节器;3、诊断1检查导线连接情况都和风扇皮带的挠度,确定其工作状况是否良好;2如上述检查良好,可拆下发电机“B”接线柱导线,用试灯的两根导线分别和发电机的接线柱“B”和“F”相连,然后启动,逐渐提高转速进行试验,并观察试灯亮度;三充电电流过大的诊断1、现象1在蓄电池不亏电的情况下,充电电流仍在10安培以上;汽车行驶2~3小时,电流表始终指示5安培充电电流;2蓄电池的电解液消耗过快,需经常添加;3照明灯泡,分电器断电触点经常烧损;4点火线圈或发电机有过热现象;2、原因1电压调节器电压调整过高;2电磁式电压调节器低俗触点粘结或告诉触点脏污、接触不良、搭铁电阻增加,使励磁绕组布恩那个及时短路;3磁化线圈或温度补偿电阻断路;4发电机绝缘电刷或正电刷与元件板短路;5电子调节器的大功率三极管集电结和发射结之间漏电过大,不能有效截止;3、诊断用万用表直流电压挡测试发电机电压,即红标笔触及发电机“B”接线柱;黑表笔搭铁,逐渐提高转速,检查发电机电压;1如果电压偏低,应检查蓄电池是否严重亏电或内部短路;2如果电压过高,可能是电磁调节器高、低速触点接触不良;3如果人为闭合高速触点,电压下降,则为电磁线圈、温度补偿电阻短断路;4如果人为闭合高速触点,电压仍不下降,则为高速触点氧化、脏污而存在闭合电阻、以致不能合理短路励磁电路;四充电电流不稳定1、现象在怠速以上运转时,时而充电,时而不充电,电流表指针不断摆动或充电指示灯频繁点亮;2、原因1风扇皮带打滑;2蓄电池至发电机电枢接线柱导致接线不良;3发电机转子或定子线圈局部断路或短路;4集电环脏污或碳刷与集电环接触不良,碳刷弹簧过软;5电磁振动式电压调节器触点烧蚀或脏污,触点臂弹簧过软;3、诊断诊断时应首先排除风扇皮带传动不良,导线接线不良等影响因素,然后对下述三种情况进行诊断;1电流表指示充电且指针在各种转速范围内均匀摆动;这说明电压控制不平稳,可在稍高于怠速运转时,用起子搭接电压调节器低速触点,如电流表指针稳定,说明该触点接触不良,或气隙、弹簧张力调整不当;2电流表指针仅在高速范围内摆动;这说明电压调节器高速触点接触不良,可检查该触点是否烧蚀;脏污或者接触不良;3某一转速范围充电不稳;此多为电压调节器间隙调整不当所致;4经上述诊断检查仍无效,则在发电机内部,一般为集成环脏污或碳刷接触不良;五接通点火开关,指示灯不亮1、现象接通点火开关后,指示灯不亮或发暗红;2、原因1熔断器烧断,接线松动;2指示灯泡烧毁;3充电指示继电器触点接触不良,触点粘结;3、诊断1检查熔断器是否溶断,接线是否松动;2如良好,可将调节器的接线插头拔开,取出指示灯引线,接通电源开关,用此引线接铁实验;3如指示灯亮,说明只是灯泡良好,是指示继电器的触点接触不良或调节器内部搭铁不良;。

EQ1118G型柴油车起动机不运转故障诊断与排除EQ1118G型柴油车起动机不运转是一种常见的故障，主要是由于起动电路出现故障或者起动机本身故障导致。

下面将从起动电路和起动机这两个方面逐一进行诊断，并提出相应的解决方案。

一、起动电路故障诊断起动电路是启动发动机的重要组成部分，起动电路出现故障往往是车辆无法启动的主要原因之一。

若发现起动机不转动，应首先检查起动电路。

具体诊断过程如下：1.检查电池检查电池是否极性正确，电极是否接触良好、电压是否足够等。

若电池电压过低或者其他问题引起的起动电机无法正常工作，应及时更换电池或找到其他原因排除故障。

2.检查电路检查电路是否接触良好，电路维修的地方是否有异常等问题。

若出现故障往往是因为电路接触不良或者电路维修的地方存在问题，导致电路无法正常工作，该情况下应及时修复电路。

3.检查继电器检查起动继电器是否损坏或堵塞，若继电器出现问题可能会导致电路无法正常工作，也是引起故障的原因之一。

若发现继电器出现问题，应及时更换继电器。

4.检查保险检查保险等电气元件是否正常，如出现损坏应及时更换。

二、起动机故障诊断起动机是整个起动系统的核心组成部分，起动机本身出现故障也是车辆无法启动的主要原因之一。

应该通过以下步骤来诊断起动机故障。

1.检查电机检查电机本身是否损坏，如有损坏应及时更换电机。

2.检查传动装置检查传动装置的齿轮、链条和连杆是否损坏、裂缝和松动等，若存在问题也需要及时修复和更换。

3.检查电极检查电极接触是否良好，严密性是否好，是否磨损或腐蚀损伤等情况，如存在问题也需要及时修复或更换。

4.检查磁铁检查磁铁磁场是否完全、磁铁是否损坏或磁力不够等问题，如存在问题应及时修复或更换。

总之，EQ1118G型柴油车起动机不运转故障的诊断和排除，需要我们进行详细地检查和定位，查明问题所在，然后根据问题的情况选择合适的解决方案进行修复或更换。

只有这样，才能确保车辆正常启动和运行。

如果在起动电路和起动机中都没有发现明显的问题，那就需要更深一步的诊断。

启动系统典型故障启动系统的典型机械故障诊断排除一、启动机空转1．故障现象与故障原因接通启动开关后，只有启动机快速旋转而发动机曲轴不转。

这种症状表明起动机电路畅通，故障在于启动机的传动装置和飞轮齿圈等处.2．故障诊断方法（1)若在启动机空转的同时伴有齿轮的撞击声,则表明飞轮齿圈牙齿或启动机小齿轮牙齿磨损严重或已损坏，致使不能正确地啮合。

(2）启动机传动装置故障有：单向啮合器弹簧损坏；单向啮合器滚子磨损严重；单向啮合器套管的花键槽锈蚀,这些故障会阻碍小齿轮的正常移动,造成不能与飞轮齿圈准确啮合等。

（3）有的启动机传动装置采用一级行星齿轮减速装置，其结构紧凑,传动比大,效率高。

但使用中常会出现载荷过大而烧毁卡死。

有的采用摩擦片式离合器，若压紧弹簧损坏，花键锈蚀卡滞和摩擦离合器打滑，也会造成起动机空转。

汽车启动系主要由启动机和启动控制电路所组成,其故障有机械方面的，也有电器方面的。

常见的故障现象有启动机不转，启动机运转无力,启动机空转而发动机不能启动,发动机启动后启动机运转不停,驱动齿轮与飞轮齿圈不能啮合且有异响等，下面就此逐一分析一下。

故障现象:打启动机时，有时能运转将发动机启动、有时不运转不能将发动机启动。

故障检修：故障现象是打启动机时，有时启动机转动能将发动机启动；有时则不转动。

在启动机不转动时,其电磁开关有吸动的“嗒、嗒"声。

检修时，首先检查蓄电池，确认其电量充足.然后把启动机从发动机上拆下来，解体检查。

检查中发现它的四只电刷过度磨损，整流子表面有明显的烧痕。

由于电刷和整流子接触不良，造成了启动机时转时不转的故障。

用车床把整流子表面修复,再更换四只新的电刷,将启动机修复后装车试验.此时打启动机，启动机正常驱动发动机,发动机也顺利着车。

故障完全排除。

二、启动机不转1.在启动机不能正常转动时，表现为动力下降。

检修时，首先检查蓄电池，确认其电量充足。

然后把启动机从发动机上拆下来，在拆卸过程中发现启动机的前滑动轴承已从发动机后瓢上的轴承孔中脱出。

86 迈腾车的起动控制电路十分复杂，牵涉到的知识点繁多，在大众车系中具有典型的代表意义，学生较难理解和掌握，因此迈腾轿车起动机不转是省级及国家级汽车检测与维修技能竞赛中必考的故障点。

1　迈腾轿车起动控制电路原理1.1　起动控制电路组成如图1、图2所示，迈腾轿车起动控制电路由起动开关（E415，内置防盗锁止系统读取单元D1及电子点火开关D9）、转向柱电子装置控制单元（J527）、舒适系统控制单元（J393，内部集成防盗控制单元）、电子转向柱锁止装置控制单元（J764）、自动变速器控制单元（J743）、车载电网控制单元（J519）、发动机控制单元（J623）、制动开关（F）、端子15供电继电器（J329）、主继电器（J271）、起动继电器（J682）、起动继电器2（J710）、蓄电池、起动机等组成。

1.2　起动控制电路原理1.2.1　点火开关15电、50电的形成过程（1）如图1所示，蓄电池正电经熔丝SA4、SC16作用到E415的端子T16f/3，当钥匙推入第1挡时，P触点断开，S 触点闭合，正电由E415的端子T16f/16作用到J527的端子T16o/7。

（2）J527接收到S触点闭合信号后，通过CAN数据传输总线发出唤醒信号给J393，激活舒适系统控制单元J393。

迈腾车起动控制电路分析及起动机不转故障诊断无锡商业职业技术学院　陈帮陆图1　点火开关15电、50电的形成过程87（3）J393被激活后，通过端子T6an/5将数据信息传送到J764的端子T10k/2，唤醒J764。

（4）J764被激活后，通过防盗锁止系统读取单元（D1）读取钥匙芯片信息。

（5）钥匙芯片信息通过数据传输L I N 线再回传到J393，经内部防盗控制单元验证，确认钥匙的合法性。

（6）钥匙如果合法，系统防盗解除。

J393经端子T6an/3向J764的端子T10k/10提供5 V 电压信号，解除J764内的转向盘电机锁，此时转向盘可自由旋转。

起动机常见故障分析与处理----培训课件汽车电路一般是由电源（电瓶、发电机）、用电器（起动机、点火装置、灯具）、仪表、开关、保险以及电线组成。

学会把局部电路从全车电路中分划出来，就必须要掌握各个单元电路的基本配置和接线规律。

在许多车辆的线路设计中使用了继电器装置，所以要建立继电器的控制线圈同属于一个开关控制的概念。

线路中的开关在控制电路中负责通、断的关键器件，而一个主开关上却往往集合了许多导线，分析时要注意这样几个方面。

电瓶的电流是通过什么途径到达开关的？其中间是否经过别的开关和保险？这个开关都控制哪些用电器？每一个被控电器的其作用是什么？开关上的许多接线柱哪一个是直通的，哪一个是接电器的？了解这些并将其掌握，对处理车辆因线路故障而引起的一些问题益处颇大。

汽车电路的特点是单线制，负极搭铁，用电器相互并联。

对于负极搭铁的电路，其回路过程的电流一定是从电源的正极经——导线——开关——用电器——搭铁——回到同一电流的负极，否则构不成真正的通路，线路中也就不能产生电流，形成不了闭合回路。

一、起动机工作原理：发动机在没有外力的作用下是不会自行运转的。

起动机就是一种将电能转变为机械能，以拖动发动机由静态到动态的电器系统中的部件之一。

它用了来自电瓶中已储存的电能并将其转变为机械能，从而带动发动机曲轴转动的一种装置。

起动机能带动并维持发动机运转，需要较大的机械动力。

通常需要大约1.5KW的功率或是负载接近250~380A的电流。

由于起动电流较大，因而必须要采用较为粗的电缆线来传导电流。

二、结构组成及其功能：1、起动机主要由：永久磁铁，电枢，驱动齿轮，电磁开关等零件组成。

2、主要零件的功能：1）电枢：电枢中有许多导线线圈，故电枢也被称为导线线圈。

电枢中的每一个线圈都被连接到一筒状形式的铜片上，铜片之间以及铜片与电枢轴之间相互绝缘。

电枢上的铜片设计结构所形成的换向器为电刷提供了滑动接触表面，电枢由装在钢轴上的叠层铁心和电枢绕组组成。

车辆起动机故障排查与修复方法车辆的起动机是发动机启动的重要组成部分，一旦起动机出现问题，将严重影响车辆的启动能力和正常行驶。

本文将介绍车辆起动机常见的故障原因和相应的排查与修复方法。

一、起动机无法正常启动1. 电池电量不足：起动机需要大量电流来启动发动机。

检查车辆的电池电量，若电量低，可以尝试使用其他车辆的电池来帮助启动，或将电池充电后再尝试。

2. 起动机继电器损坏：继电器是控制起动机启动的重要开关。

首先检查继电器是否损坏，如有问题，及时更换。

3. 起动机电路断路：检查起动机电路是否存在断路现象。

查看电路连接是否牢固，修复断路或重新连接电路。

4. 起动机驱动齿轮损坏：起动机驱动齿轮与发动机齿轮传动，若起动机驱动齿轮损坏，可能导致起动机无法正常启动。

检查驱动齿轮的磨损情况，如有问题，及时更换。

二、起动机发出异常声音1. 轴承损坏：起动机轴承的损坏会导致发出异常声音。

检查轴承的磨损程度，如发现问题，及时更换。

2. 齿轮磨损：起动机齿轮的磨损也会产生噪音。

检查齿轮的磨损情况，如有问题，及时更换。

3. 弹簧阻尼片松动：起动机内部的阻尼片松动也可能引发噪音。

检查阻尼片的固定情况，如有松动，进行修复。

三、起动机无法自动断电1. 起动机电磁铁失效：起动机的电磁铁用于控制起动机的进出齿轮。

若电磁铁失效，可能导致起动机无法自动断电。

检查电磁铁的工作情况，如有问题，更换电磁铁。

2. 起动机启动回路故障：起动机启动回路包括电磁铁、起动机继电器、点火开关等。

检查启动回路是否存在故障，修复故障或更换相应零部件。

3. 发动机主电路故障：发动机主电路故障也可能导致起动机无法自动断电。

检查主电路是否存在故障，修复故障或更换相应零部件。

四、起动机启动困难1. 起动机碳刷磨损：起动机碳刷是起动机的重要部件，负责传递电流。

若碳刷磨损，可能导致起动机启动困难。

检查碳刷的磨损情况，如有问题，及时更换。

2. 起动机绕组故障：起动机绕组故障也可能导致启动困难。
