纳米材料的光学性能.讲述

纳米材料的光学性质及其应用随着科学技术的不断发展，纳米科技在各个领域中得到越来越广泛的应用。

作为其中重要的一部分，纳米材料的光学性质得到了广泛的研究和应用。

本文将从纳米材料的光学性质和其应用两方面进行讨论。

一、纳米材料的光学性质纳米材料的尺寸在纳米级别，其光学性质与传统材料有很大的不同。

一方面，纳米材料的表面积大大增加，可能拥有传统材料表面积的上千倍甚至更多；另一方面，纳米材料的等效折射率可以因为量子限制、长程有序等因素而发生变化，因而拥有很强的电磁相互作用。

1. 光学响应纳米材料光学响应是指尺寸小于波长的结构对光的响应。

由于光的波长大于光子，光的响应主要是电子响应和全体响应，同样的也因此产生了光学谐振。

光的显微技术可以用于测量纳米材料的光学响应，包括反射率、透射率和散射率等。

2. 等效折射率纳米材料的等效折射率是指材料能引导电磁波的能力。

纳米材料可以通过结构性影响等效折射率，进而影响材料光的传输、借助、可视性等方面的性质。

3. 表面等离子体共振表面等离子体共振是指光在材料表面上的激发。

这在大尺寸的金属表面上就可以看到，而在纳米材料上，表面上的电荷响应可以积聚和增强，形成表面等离子体共振。

表面等离子体共振被研究得非常广泛，它的应用涉及到生物传感器、太阳能电池、光子晶体、光学数据存储等方面。

4. 散射光谱散射光谱中的散射响应包含了材料中的畸变、非均质性、杂质、结构等微细特性。

通过散射光谱，可以从微观层面上深入了解材料中的物性变化。

二、纳米材料的应用纳米材料的光学性质已经得到深入研究，并广泛应用于生物医学、化学传感器、图像传感器、纳米光电子学等领域，下面就咱们介绍几类应用。

1. 纳米材料在生物医学中的应用纳米材料在生物医学中的应用包括生物成像、细胞标记、药物递送和诊断等方面。

纳米材料的尺寸非常小，因此可以渗透细胞膜，这使其在诊断和治疗方面具有很大的应用前景。

2. 纳米材料在化学传感器中的应用纳米材料在化学传感器中的应用也非常广泛。

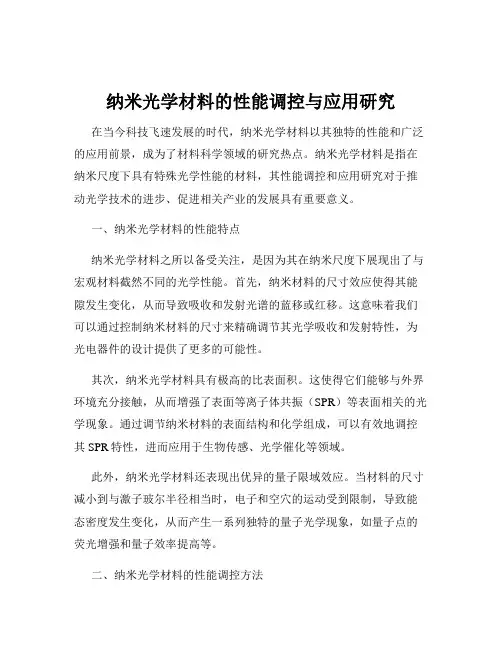

纳米光学材料的性能调控与应用研究在当今科技飞速发展的时代，纳米光学材料以其独特的性能和广泛的应用前景，成为了材料科学领域的研究热点。

纳米光学材料是指在纳米尺度下具有特殊光学性能的材料，其性能调控和应用研究对于推动光学技术的进步、促进相关产业的发展具有重要意义。

一、纳米光学材料的性能特点纳米光学材料之所以备受关注，是因为其在纳米尺度下展现出了与宏观材料截然不同的光学性能。

首先，纳米材料的尺寸效应使得其能隙发生变化，从而导致吸收和发射光谱的蓝移或红移。

这意味着我们可以通过控制纳米材料的尺寸来精确调节其光学吸收和发射特性，为光电器件的设计提供了更多的可能性。

其次，纳米光学材料具有极高的比表面积。

这使得它们能够与外界环境充分接触，从而增强了表面等离子体共振（SPR）等表面相关的光学现象。

通过调节纳米材料的表面结构和化学组成，可以有效地调控其SPR特性，进而应用于生物传感、光学催化等领域。

此外，纳米光学材料还表现出优异的量子限域效应。

当材料的尺寸减小到与激子玻尔半径相当时，电子和空穴的运动受到限制，导致能态密度发生变化，从而产生一系列独特的量子光学现象，如量子点的荧光增强和量子效率提高等。

二、纳米光学材料的性能调控方法为了充分发挥纳米光学材料的潜力，实现其在不同领域的应用，对其性能进行调控至关重要。

目前，主要的调控方法包括以下几种：1、尺寸调控通过化学合成方法，如溶胶凝胶法、水热法、气相沉积法等，可以精确控制纳米材料的尺寸。

以纳米金为例，当金纳米颗粒的尺寸从几纳米增加到几十纳米时，其SPR峰位会发生明显的红移，颜色也从红色逐渐变为蓝色。

2、形状调控除了尺寸，纳米材料的形状对其光学性能也有着显著的影响。

例如，金纳米棒由于其各向异性的结构，具有两个SPR峰，分别对应于横向和纵向的等离子体振动模式。

通过改变金纳米棒的长径比，可以调节这两个SPR峰的位置和强度，从而实现对其光学性能的调控。

3、组成调控通过掺杂、合金化等手段改变纳米材料的化学组成，可以有效地调节其能隙和光学吸收特性。

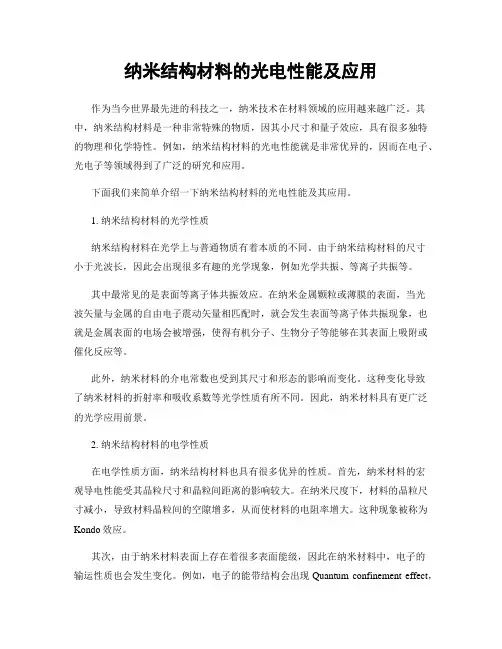

纳米结构材料的光电性能及应用作为当今世界最先进的科技之一，纳米技术在材料领域的应用越来越广泛。

其中，纳米结构材料是一种非常特殊的物质，因其小尺寸和量子效应，具有很多独特的物理和化学特性。

例如，纳米结构材料的光电性能就是非常优异的，因而在电子、光电子等领域得到了广泛的研究和应用。

下面我们来简单介绍一下纳米结构材料的光电性能及其应用。

1. 纳米结构材料的光学性质纳米结构材料在光学上与普通物质有着本质的不同。

由于纳米结构材料的尺寸小于光波长，因此会出现很多有趣的光学现象，例如光学共振、等离子共振等。

其中最常见的是表面等离子体共振效应。

在纳米金属颗粒或薄膜的表面，当光波矢量与金属的自由电子震动矢量相匹配时，就会发生表面等离子体共振现象，也就是金属表面的电场会被增强，使得有机分子、生物分子等能够在其表面上吸附或催化反应等。

此外，纳米材料的介电常数也受到其尺寸和形态的影响而变化。

这种变化导致了纳米材料的折射率和吸收系数等光学性质有所不同。

因此，纳米材料具有更广泛的光学应用前景。

2. 纳米结构材料的电学性质在电学性质方面，纳米结构材料也具有很多优异的性质。

首先，纳米材料的宏观导电性能受其晶粒尺寸和晶粒间距离的影响较大。

在纳米尺度下，材料的晶粒尺寸减小，导致材料晶粒间的空隙增多，从而使材料的电阻率增大。

这种现象被称为Kondo效应。

其次，由于纳米材料表面上存在着很多表面能级，因此在纳米材料中，电子的输运性质也会发生变化。

例如，电子的能带结构会出现Quantum confinement effect，即过小的晶粒尺寸会把材料的能带变窄，因而材料的电子能量也会受到限制。

这种现象导致了纳米材料的能级密度增大，使其电导率增强。

另外，由于电子在纳米材料中的散射时间较短，因此在一定程度上可以用来制备高速电子器件等应用领域。

3. 应用基于纳米结构材料的特殊性质，其应用领域非常广泛。

以下列举几个典型的应用案例：（1）纳米光电器件利用纳米金属结构材料的表面等离子体共振效应和量子效应，可以制备出很多高效的光电器件，例如表面等离子体共振传感器、表面增强拉曼光谱等。

纳米材料的光学性质与表征纳米材料是目前材料科学中的热门研究领域，其独特的物理、化学性质使其具备广泛的应用潜力。

其中，纳米材料的光学性质与表征是一个备受关注的话题。

本文将从纳米材料的基本原理入手，探讨纳米材料的光学性质以及常用的表征方法。

一、纳米材料的基本原理在了解纳米材料的光学性质之前，先来了解一下纳米材料的基本原理。

纳米材料是指尺寸在纳米尺度范围内的材料，其尺寸通常在1到100纳米之间。

由于尺寸效应和表面效应的存在，与宏观材料相比，纳米材料在光学性质上表现出许多独特的现象。

二、纳米材料的光学性质1. 光学吸收与发射纳米材料在可见光谱和红外光谱范围内会出现明显的吸收峰和发射峰，这是由于纳米尺度下电子与光的相互作用而引起的。

纳米材料的吸收和发射峰位与其尺寸、形貌以及物理、化学性质等密切相关。

2. 表面增强拉曼散射纳米材料具有表面增强拉曼散射(SERS)效应，即在金属或碳基纳米结构表面发生的拉曼散射现象。

这一效应的产生主要是由于纳米结构表面的等离子激元共振导致电场增强效应，从而使信号增强数千倍甚至更高，极大提高了拉曼光谱的灵敏度。

3. 光子晶体与荧光共振能量转移纳米材料的光子晶体结构具有光子带隙，能够选择性地控制和引导光波的传播。

此外，纳米材料之间还存在着荧光共振能量转移现象。

这种共振能量转移能够将一个纳米材料的激发态能量转移到附近的纳米材料中，实现光能的有效转化和利用。

三、纳米材料的表征方法1. 透射电子显微镜(TEM)透射电子显微镜是一种常用的纳米材料表征方法，它通过透射电子束对纳米材料进行成像。

利用TEM可以观察到纳米尺度下的材料形貌、晶格结构以及单纳米颗粒的粒径等信息。

2. 扫描电子显微镜(SEM)扫描电子显微镜是一种通过扫描电子束进行成像的方法。

相比TEM，SEM更适用于观察纳米材料的表面形貌。

利用SEM可以获得纳米材料的表面形貌、粒径分布以及结晶状态等信息。

3. 紫外可见吸收光谱(UV-Vis)紫外可见吸收光谱是一种常用的光谱分析方法，能够测量纳米材料在紫外可见光区域的吸收光谱。

纳米材料的光学特性与能带结构纳米材料是一种特殊的材料，其尺寸通常在纳米级别，具有与传统材料不同的性质和行为。

光学特性是纳米材料研究中的重要方面之一，涉及到对光的吸收、散射、透射等过程的理解和分析。

而纳米材料的能带结构，则是对其电子态密度的描述，揭示了材料的导电性质和电子传输行为。

下面我们将对纳米材料的光学特性和能带结构展开探讨。

光学特性是纳米材料研究中的热门话题之一。

由于纳米材料的尺寸非常小，可以比较容易地与光子相互作用，从而呈现出与传统材料截然不同的光学性能。

一方面，纳米材料可以表现出较高的光吸收率，这在太阳能电池和光催化材料方面具有广泛的应用前景。

例如，纳米金属颗粒可以通过表面等离子共振现象将光能转换为热能，从而实现高效的光热转换。

另一方面，纳米材料还展示出优异的散射性能，这使得它们在光学传感和显示技术中具有重要的作用。

通过调控纳米颗粒的形状、大小和组成，可以实现对光的散射行为的精确控制，从而实现对光的波长、偏振和方向的操控，有望应用于纳米光子学和拓扑光学等领域。

要理解纳米材料的光学性质，我们需要考虑其能带结构。

能带结构是描述材料电子能级分布和电子填充状态的重要工具。

对于晶体材料来说，能带结构直接决定了其导电性质。

而在纳米材料中，由于尺寸的限制和界面效应的影响，能带结构通常会发生变化，从而导致不同的光电行为。

例如，量子点材料由于尺寸的限制，其能带结构发生了量子限制效应，能级变得离散化，使得其光学性质发生巨大变化。

量子点材料的能带结构决定了其发光颜色的波长范围和强度，而较大的禁带宽度则使得其具备良好的光电转换性能。

除了量子点材料，还有一类特殊的纳米结构材料也因其独特的能带结构而备受关注。

这种材料被称为拓扑材料，其能带结构具有特殊的拓扑性质。

拓扑材料中存在一类特殊的能带结构，被称为拓扑绝缘体态，其具有自然的能隙，同时材料表面展示出非常特殊的电子态。

拓扑绝缘体的出现在纳米材料领域引起了巨大的兴趣，因为它们在量子计算和器件应用方面具有很大的前景。

纳米材料的光学性质研究纳米材料的光学性质一直以来都是材料科学研究的热点之一。

随着纳米技术的迅速发展，人们对纳米材料的光学性质有了更深入的认识，并且发现其在光电器件和传感器等领域具有巨大的应用潜力。

本文将探讨纳米材料的光学性质及其研究进展。

一、纳米材料的定义与分类纳米材料是一种具有尺寸在纳米尺度范围内的物质，通常包括纳米粒子、纳米线、纳米片以及纳米结构的复合材料等。

根据其形貌和组成可分为金属纳米材料、半导体纳米材料和纳米复合材料等多种类型。

二、纳米材料的光学性质纳米材料具有与其尺寸有关的独特的光学性质，与宏观材料相比，纳米材料在吸收、散射、发射和透明度等方面表现出截然不同的特点。

1. 吸收性能纳米材料的吸收性能与其尺寸密切相关。

当材料的特征尺寸接近光波的波长时，会出现明显的吸收峰。

纳米材料所特有的局域表面等离子体共振效应（localized surface plasmon resonance, LSPR）是其吸收性能的重要因素之一。

2. 散射性能纳米材料的散射性能主要受到材料的折射率、尺寸和形状等因素的影响。

纳米材料的小尺寸和高表面积使其具有较大的散射截面，能够散射入射光的较大部分能量。

3. 发射性能纳米材料的发射性能体现了其荧光、磷光和拉曼散射等特性。

纳米材料的尺寸和表面修饰可以调控其发射性能，使其在不同波段呈现出不同的发射光谱。

4. 透明度纳米材料通常具有高透明度，并且可以通过调节纳米结构的尺寸和形貌，实现对不同波长的光的选择性透过。

三、纳米材料光学性质的研究方法研究纳米材料光学性质的方法主要包括吸收光谱、散射光谱、荧光光谱、表面增强拉曼光谱等。

1. 吸收光谱通过测量样品在不同波长下的吸收光谱，可以确定纳米材料的吸收能力以及吸收峰的位置和强度等。

吸收光谱是研究纳米材料光学性质的常用手段之一。

2. 散射光谱散射光谱可以通过测量样品对入射光的散射光进行分析，获得材料的散射特性。

根据散射的类型和强度等信息，可以了解纳米材料的形貌、尺寸和结构等信息。

纳米材料的光学性能及应用研究纳米材料作为一种新兴材料，在科学技术领域引起了广泛的关注和研究。

它具有独特的光学性能，以其微小尺寸和特殊的结构给光学特性带来了许多奇妙的变化。

本文将重点探讨纳米材料的光学性能以及其在光学领域中的应用研究。

光学性能是纳米材料最吸引人的特点之一。

由于其尺寸与光波长相近，纳米材料在光的散射、透射和吸收等方面表现出了与传统宏观材料不同的行为。

首先，纳米材料的散射现象显著增强，可通过调控纳米材料的尺寸、形状和组成等来调节散射效应，实现对光的控制和操纵。

其次，纳米材料具有强烈的表面等离子体共振效应，当光波与纳米材料表面相互作用时，将导致局域电磁场的极大增强，因此在吸收和放射等过程中表现出非常特殊的光学性质。

最后，纳米材料的透射性能也极其出色，通过控制材料的结构和组织，可以使纳米材料具有特定的透射特性，如透明、半透明或选择性透射。

在纳米材料的光学性能基础上，其在光学领域的应用研究得到了广泛的探索。

首先，纳米材料可用于增强光电转换效率。

通过将纳米材料纳入光电器件中，可以提高光电转换效率，实现能源的高效利用。

例如，利用纳米颗粒制备的太阳能电池，其表面等离子共振效应可以增强太阳能的吸收，从而提高电池的能量转换效率。

其次，纳米材料还可用于制备高性能的光学器件。

通过控制纳米材料的形貌和组成，可以制备出各种光学器件，如纳米激光器、表面等离子体共振传感器和纳米透镜等。

这些纳米器件具有优异的性能，广泛应用于生物医学、环境监测和通信等领域。

此外，纳米材料还可用于光学图像处理和显示技术。

通过将纳米材料引入图像处理与显示设备中，可以提高图像的分辨率、亮度和对比度，实现更加精确和逼真的图像显示效果。

然而，纳米材料的光学性能研究也面临着一些挑战和问题。

首先，纳米材料的制备与调控仍然是一个难点。

纳米材料的尺寸和形貌对其光学性能具有重要影响，因此如何精确控制材料的尺寸、形貌和组成是一个重要的研究方向。

其次，纳米材料的稳定性和耐久性也是一个关键问题。

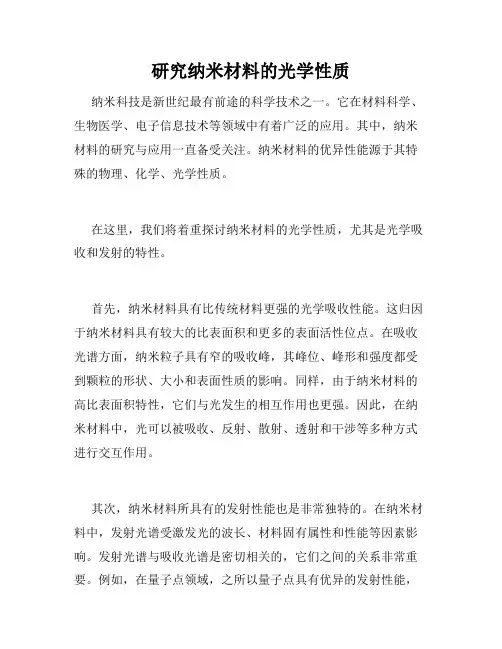

研究纳米材料的光学性质纳米科技是新世纪最有前途的科学技术之一。

它在材料科学、生物医学、电子信息技术等领域中有着广泛的应用。

其中，纳米材料的研究与应用一直备受关注。

纳米材料的优异性能源于其特殊的物理、化学、光学性质。

在这里，我们将着重探讨纳米材料的光学性质，尤其是光学吸收和发射的特性。

首先，纳米材料具有比传统材料更强的光学吸收性能。

这归因于纳米材料具有较大的比表面积和更多的表面活性位点。

在吸收光谱方面，纳米粒子具有窄的吸收峰，其峰位、峰形和强度都受到颗粒的形状、大小和表面性质的影响。

同样，由于纳米材料的高比表面积特性，它们与光发生的相互作用也更强。

因此，在纳米材料中，光可以被吸收、反射、散射、透射和干涉等多种方式进行交互作用。

其次，纳米材料所具有的发射性能也是非常独特的。

在纳米材料中，发射光谱受激发光的波长、材料固有属性和性能等因素影响。

发射光谱与吸收光谱是密切相关的，它们之间的关系非常重要。

例如，在量子点领域，之所以量子点具有优异的发射性能，是因为它们的吸收光谱与发射光谱高度匹配。

此外，在非线性光学方面，纳米材料的发射特性更是呈现出了非常神奇的现象。

例如，金属纳米颗粒呈现出“耀斑”效应，即用激光照射时会出现强烈的局部电场，从而激发金属颗粒中的自由电子发射出特定波长的光，表现出金属表面增强拉曼散射（SERS）的特性。

此外，由于纳米材料的体积具有量子效应的特性，也使得它们表现出一系列独特的光学特性。

例如，纳米材料的能带结构通常会产生一些与大小有关的孤峰，即所谓的“禁带（bandgap）”效应。

当光的波长大于孤峰对应的波长时，纳米材料显现为透明；否则则表现为吸收、反射或发射。

由此可见，研究纳米材料的光学性质具有巨大的科学研究价值和广阔的应用前景。

在生物医学领域，纳米材料可以用于疾病的成像和治疗；在光电路与光电器件中，纳米材料可以用于电子和光子信号的转换与处理；在能源材料领域，纳米材料也可以应用到太阳能电池、燃料电池、光催化等方面。

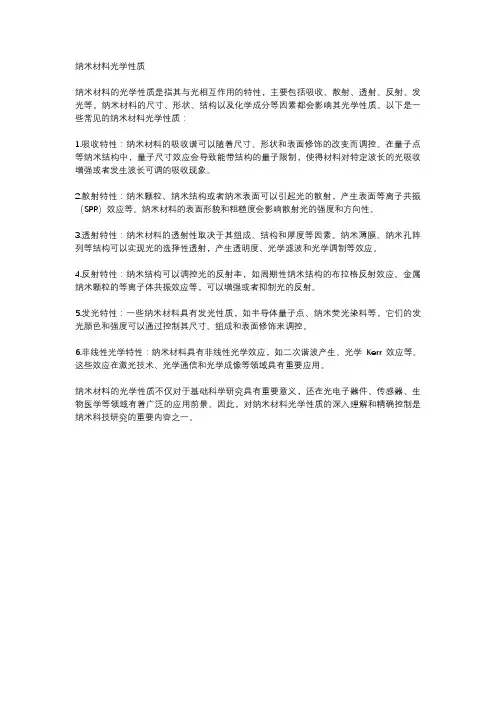

纳米材料光学性质
纳米材料的光学性质是指其与光相互作用的特性，主要包括吸收、散射、透射、反射、发光等。

纳米材料的尺寸、形状、结构以及化学成分等因素都会影响其光学性质。

以下是一些常见的纳米材料光学性质：
1.吸收特性：纳米材料的吸收谱可以随着尺寸、形状和表面修饰的改变而调控。

在量子点等纳米结构中，量子尺寸效应会导致能带结构的量子限制，使得材料对特定波长的光吸收增强或者发生波长可调的吸收现象。

2.散射特性：纳米颗粒、纳米结构或者纳米表面可以引起光的散射，产生表面等离子共振（SPR）效应等。

纳米材料的表面形貌和粗糙度会影响散射光的强度和方向性。

3.透射特性：纳米材料的透射性取决于其组成、结构和厚度等因素。

纳米薄膜、纳米孔阵列等结构可以实现光的选择性透射，产生透明度、光学滤波和光学调制等效应。

4.反射特性：纳米结构可以调控光的反射率，如周期性纳米结构的布拉格反射效应、金属纳米颗粒的等离子体共振效应等，可以增强或者抑制光的反射。

5.发光特性：一些纳米材料具有发光性质，如半导体量子点、纳米荧光染料等，它们的发光颜色和强度可以通过控制其尺寸、组成和表面修饰来调控。

6.非线性光学特性：纳米材料具有非线性光学效应，如二次谐波产生、光学Kerr效应等。

这些效应在激光技术、光学通信和光学成像等领域具有重要应用。

纳米材料的光学性质不仅对于基础科学研究具有重要意义，还在光电子器件、传感器、生物医学等领域有着广泛的应用前景。

因此，对纳米材料光学性质的深入理解和精确控制是纳米科技研究的重要内容之一。

纳米材料的光学性能研究及其应用前景分析随着纳米科技的发展，纳米材料已经开始在众多领域得到应用。

其中，纳米材料的光学性能研究引起了广泛关注。

本文将围绕纳米材料的光学性能展开讨论，并对其在未来的应用前景进行分析。

一、纳米结构对光的响应纳米材料之所以具有特殊的光学性能，与其特殊的结构有着密切的关系。

相比于传统的材料，纳米材料表面积大大增加，因此，光在其表面的作用效果也会有明显变化。

纳米结构可以对光进行散射、吸收和反射等处理，这种特性使得纳米材料能够在光学器件中发挥独特的作用。

二、纳米材料的光学效应纳米材料的光学性能研究主要关注以下几个方面的现象：1. 表面等离子体共振：纳米材料具有表面等离子体共振的特性，这种现象导致纳米颗粒表面的电子在与来自外部的光子作用时发生共振振荡。

这一现象使得纳米材料具有吸收和散射特定波长光线的能力，从而在光学传感、光学增强和光学调控等领域具有广泛应用。

2. 量子尺寸效应：纳米颗粒的尺寸与光的波长相接近时，其表现出与传统材料不同的光学性质。

量子尺寸效应使得纳米材料表面敏感度异常高，能够对光进行非线性响应。

这一特性使得纳米材料在光信息存储、光电子器件和光子计算等方面有着广泛的应用前景。

3. 光子晶体效应：纳米颗粒通过组装成周期性结构，形成光子晶体。

光线在纳米颗粒间传播时会发生布拉格散射，形成禁带。

这一现象使得纳米材料具有光学波导、光学滤波和光调制等性能，可以在光通信、光存储和光纤传输等方面发挥重要作用。

三、纳米材料光学性能的应用前景纳米材料的光学性能研究为各个领域带来了许多创新应用。

以下是几个典型的应用前景分析：1. 光电子器件：纳米材料的优异光学性能使得其在光电子器件方面具有广泛应用前景。

例如，利用纳米结构的光电极材料可以提高太阳能电池的光电转换效率，实现高效能源转换。

2. 传感器：纳米材料的表面敏感性使其在传感器领域具有重要作用。

通过调控纳米材料的表面等离子体共振特性，可以实现对环境中激发的光信号的高度灵敏检测，应用于生物传感和化学传感等领域。

纳米材料的光学特性和应用随着科技的迅速发展，纳米技术正在越来越广泛地应用于各个领域。

纳米尺度的材料具有很多独特的性质，特别是其光学性质表现出来的效果更为明显。

因此，纳米材料已成为光学应用领域的热点研究对象之一。

本文将对纳米材料的光学特性和应用进行探讨。

一、纳米材料的光学特性纳米材料由于其小的尺寸和表面积，与光的相互作用具有许多独特的性质。

首先就是纳米金属颗粒的表面等离子共振现象，该现象的产生源于金属颗粒内部的自由电子与外界电磁波相互作用。

在金属颗粒的尺寸小于波长时，这些光子极容易被激发并呈现出极大吸收强度。

因此，这种现象可以被应用于传感、标记和提高材料的吸光度等方面。

其次，利用金属颗粒表面的局域表面等离子体共振现象，可以制备出一些具有局域表面等离子体共振性质的纳米结构。

这种结构常被称为“表面等离子体共振芯片”（Surface Plasmon Resonance chip，SPR）。

在这种芯片上，抗体、DNA等分子识别分子可以稳定地吸附在金属纳米颗粒表面，然后再将这些分子加入测试区域，通过分析测试结果来了解分子间的互作。

这种技术被广泛应用于蛋白质、抗生素等药物的研究。

此外，纳米材料的局域电子浓度随着纳米颗粒大小和形状的改变而不同，从而形成了一些表现出不同光学性质的结构。

例如，一些具有静电吸引作用的纳米颗粒聚集在一起，可以形成一个类似于单个金属颗粒表面等离子体共振的许多颗粒的群体效应。

这种群体效应可以使吸收峰的位置更加红移，同时也会使峰宽变窄，从而增强了表面等离子共振吸收光谱的响应。

因此，纳米材料的局域电子浓度随其大小和形状的改变而改变，导致了其光学特性的多样性和灵活性，从而拓展了其各种应用领域的通用性。

二、纳米材料在光学应用中的应用1. 纳米颜料纳米颜料就是一种由纳米颗粒制成的颜料，可以在产生色彩的同时，为基底材料提供保护。

而且纳米颜料粒子的尺寸小，可提高纸张回弹性，使颜色更鲜艳醒目。

纳米颜料不像普通颜料一样会因为其尺寸过大而导致颜色的减淡，而是可以保持原有的鲜艳度。

纳米材料对光学性能的影响在纳米科技的领域中，纳米材料对光学性能的影响已经引起了广泛的关注和研究。

纳米材料具有特殊的物理、化学和光学性质，使其在光学器件和应用中发挥着重要的作用。

本文将探讨纳米材料对光学性能的影响，并介绍一些相关的研究成果和应用领域。

一、纳米材料的光学性质纳米材料具有与其尺寸相关的特殊光学性质，这主要是由于量子尺寸效应引起的。

当材料尺寸缩小到纳米级别时，电子和光子之间的相互作用受到限制，产生了一些独特的现象。

1. 光学吸收纳米材料在光学吸收上表现出与体材料不同的特性。

由于尺寸效应的存在，纳米材料的能带结构发生变化，会导致吸收峰的位置和强度发生变化。

此外，纳米材料的表面积大大增加，使得其与光的相互作用增强，从而提高了吸收效率。

2. 光散射纳米材料的尺寸与光波长相接近，因此能够有效地散射光。

纳米颗粒或纳米结构中的电子与光波发生相互作用，使光线改变方向，从而出现散射现象。

纳米材料的散射特性常用于制备抗反射膜和散射增白剂等。

3. 表面增强拉曼散射（SERS）纳米材料表面的等离子共振效应使得光信号在表面上得到选择性放大，可以使弱的分子振动信号得到很强的增强。

这种现象被称为表面增强拉曼散射（SERS），在纳米材料的应用中有广泛的应用。

二、纳米材料在光学器件中的应用随着纳米科技的快速发展，纳米材料在光学器件中的应用得到了广泛的关注和探索。

下面将介绍几个典型的应用领域。

1. 光伏领域纳米材料在光伏领域中的应用非常重要。

纳米结构材料具有高比表面积和卓越的光特性，可应用于光伏器件的增强和提高。

纳米材料的吸收特性和光散射效应能够提高光伏器件的光吸收效率和光电转换效率。

2. 光催化领域纳米材料在光催化领域中具有很高的应用价值。

纳米材料的特殊性质使其光催化活性得到显著改善。

纳米光催化剂具有高比表面积、可调节的能带结构和可控的形貌结构，增强了光催化反应的效果。

纳米材料的应用在环境治理和能源领域有着广阔的前景。

纳米尺度下材料的光学性能测试方法介绍引言：随着纳米技术的快速发展，纳米材料的特殊性质和应用潜力引起了广泛的关注。

光学性能作为纳米材料研究的重要指标之一，对于了解和优化材料的光学性质具有重要意义。

本文将介绍几种常见的纳米尺度下材料光学性能测试方法，包括吸收光谱、荧光光谱、拉曼光谱和表面等离子共振。

一、吸收光谱吸收光谱是一种常用的光学性能测试手段，用于研究材料对特定波长光的吸收现象。

通过测量样品在不同波长下的吸收与透射能力，可以获得材料的吸收光谱图像。

纳米材料在可见光到紫外光（UV-Vis）范围内具有明显的吸收特性。

该方法可以提供材料的吸收峰位置、光吸收强度以及材料吸收特性的变化趋势等信息。

常见的仪器有紫外可见分光光度计（UV-Vis spectrophotometer）和纳米颗粒浓度测定仪等。

二、荧光光谱荧光光谱是通过激发材料后，测量材料发射的荧光光的强度和波长的变化。

纳米材料常常表现出独特的荧光特性，如量子点和量子棒等。

纳米材料的荧光发射峰位可通过荧光光谱进行测量和分析。

荧光光谱可以提供材料的发光峰位、发射光谱的峰值位置以及荧光效率的信息。

三、拉曼光谱拉曼光谱是一种分析材料结构和化学成分的光学测试方法。

该方法通过测量散射光的频率差，分析与分子振动频率相关的信息，获得具体的化学成分和结构特征。

拉曼光谱的优点是无需特殊样品处理，不容易产生物质表面改变和降解。

在纳米材料的研究中，拉曼光谱被广泛应用于表征材料颗粒的尺寸、结构、形貌以及表面纯度。

常见的仪器有激光拉曼光谱仪等。

四、表面等离子共振表面等离子共振（Surface Plasmon Resonance, SPR）是一种基于金属表面等离子共振现象的光学测试手段。

该方法利用金属薄膜的表面等离子体激元模式产生共振吸收或散射现象，测量材料吸附和解吸过程中的光学性质变化。

纳米材料表面的等离子共振现象对应不同波长，通过测量共振角度变化，可以获得材料表面性质的信息。

半导体纳米材料的的光学性能半导体纳米材料的光学性能是指在光的作用下，该材料表现出的吸收、发射和散射等光学特性。

由于其微小的尺寸和大比表面积，纳米材料在光学性能上具有许多独特的特点，使其在光学器件、光电子学和光催化等领域有着广泛的应用潜力。

首先，半导体纳米材料在可见光范围内的吸收和发射特性具有明显的量子尺寸效应。

纳米材料的尺寸与光子的波长相近，导致电子能级的禁带宽度发生变化，使得材料从间接带隙材料向直接带隙材料转变。

这种变化使得纳米材料对能量较低的光子具有高效的吸收和发射能力，从而在太阳能电池和光电子器件等领域有着广泛的应用。

其次，半导体纳米材料的表面等离激元效应对其光学性能具有显著影响。

等离激元是电磁波与纳米材料表面的自由电子共振相互作用所形成的激发态，具有极高的局域场强度和增强光强的特点。

这种效应使得纳米材料在吸收和发射光的过程中，能够显著增强其光学效率，并实现局域化的光子激发，为超分辨率显微镜和光学传感器等应用提供了新的可能性。

此外，半导体纳米材料的量子限域效应也对其光学性能有着重要影响。

量子限域效应是指纳米材料在三个维度上的尺寸受限导致的电子与光子的能量量子化效应。

在纳米尺度下，材料的能带结构和能级密度发生变化，使得电荷载流子的输运特性发生明显改变。

这种特性使得纳米材料在光电探测和激光器等光电器件中表现出优越的性能。

最后，半导体纳米材料的光学性能还受到其晶格缺陷和表面形貌的影响。

晶格缺陷可以引起电子能级的改变，增强或削弱材料的光学吸收和发射能力。

而表面形貌的改变可以影响光的散射和折射现象，进而影响材料的透明度和反射率。

因此，对半导体纳米材料的光学性能进行调控和优化，需要综合考虑晶格缺陷和表面形貌等因素的影响。

总之，半导体纳米材料的光学性能是研究和应用的热点领域之一、通过对其量子尺寸效应、表面等离激元效应、量子限域效应以及晶格缺陷和表面形貌的调控，可以实现对这些材料光学特性的精确控制和优化，为光电子学和光催化等领域带来更多的新突破。

纳米材料的光学性能和应用一、纳米材料概述随着科技的不断发展，纳米技术越来越受到人们的关注。

纳米材料是指尺寸在纳米级别（10^-9m）的物质，具有独特的物理、化学、生物等性质。

纳米材料的应用领域非常广泛，从电子、医学、环境到能源等等，都有着巨大的潜力。

二、纳米材料的光学性能1. 纳米材料的表面增强拉曼光谱纳米材料的表面增强拉曼光谱（Surface Enhanced Raman Scattering，SERS）是指在金属或半导体纳米结构表面上，某些分子或化学物质的振动和转动对应的光谱线强度被增强的现象。

这种增强效应非常强，相当于将样品浓度增加了10^6倍以上。

SERS技术有着广泛的应用前景，例如在生物医学检测、环境检测、食品安全等领域。

2. 纳米材料的荧光性质纳米材料通常具有较高的荧光量子产率、宽发射光谱范围、较长的荧光寿命等特点，这使得它们在生物荧光探针等方面有着广泛的应用。

例如，在医学领域中，纳米材料可以被用作生物成像技术的探针，帮助医生更好地观察患者体内的某些生物分子或细胞。

3. 纳米材料的表面等离子体共振现象表面等离子体共振（Surface Plasmon Resonance，SPR）是指金属纳米颗粒在其表面激发的一种电磁波振荡现象。

这种现象对应的吸收和散射光谱在可见光区域内非常强，可以被用于生物分子、化学物质的检测、研究等领域。

例如，在医学领域中，SPR技术可以用于生物分子的相互作用研究。

三、纳米材料的应用1. 生物、医学领域纳米材料可以作为生物成像技术的探针，从而帮助医生更好地观察患者体内的某些生物分子或细胞。

例如，在癌症治疗领域中，纳米材料可以被用于靶向治疗，使药物更准确地作用于肿瘤细胞，从而避免对正常细胞的损伤。

2. 环境保护领域纳米材料可以被用于吸附、分解大气污染物、有害物质等环境问题中，促进环境清洁化。

例如，纳米氧化铁可以用于水中污染物的去除，超细颗粒二氧化钛可以用于空气净化。

3. 能源领域纳米材料可以被应用于太阳能电池、生物质能源等领域，使其性能得到提高。

纳米材料的光学性能研究近年来，纳米科技的快速发展，使得纳米材料在各个领域得到广泛应用。

作为一种具有特殊结构和性质的材料，纳米材料的光学性能备受研究者们的关注。

光学性能是指材料与光之间的相互作用过程，研究纳米材料的光学性能对于深入理解其物理特性和拓展应用具有重要意义。

一、表面等离子共振纳米材料的表面等离子共振是其光学性能的重要表现之一。

表面等离子共振是指当金属纳米颗粒暴露在外界光照射下时，电子在金属颗粒表面震荡，并与入射光形成共振吸收或散射现象。

这种共振吸收或散射现象与纳米颗粒的尺寸、形状以及材料的种类密切相关。

通过调控纳米材料的形貌和组成，可以实现对其表面等离子共振的调控，进而实现对纳米材料的光学性能的调控。

二、增强拉曼散射纳米材料的增强拉曼散射是一种利用纳米材料表面等离子共振效应增强分子拉曼散射信号的现象。

在普通的拉曼散射过程中，由于散射强度较弱，信号往往被背景噪声淹没。

而利用纳米材料的表面等离子共振效应，可以极大增加散射强度，使分子拉曼信号得以被有效放大。

这种拉曼增强效应不仅能够提供分子的结构信息，还可以用于各种分析领域，如生物医学、环境监测等。

三、光子晶体纳米材料的光子晶体是一种具有周期性结构的纳米材料。

光子晶体可以通过调控材料的周期结构，实现对光的传播和控制。

其原理是光子在周期性折射率分布下的布拉格衍射效应。

光子晶体可以用于调控光的传导速度、频率、方向等，拥有非常广泛的应用前景，如光子晶体波导、光子晶体传感器等。

四、量子点量子点是一种特殊的纳米材料，其具有限制性能带结构和立方晶系的特点。

量子点的光学性质与其尺寸密切相关，尺寸减小时，量子点的能带随之发生变化，从而改变其光谱特性。

利用量子点的尺寸效应，可以实现对其发光颜色的调控，从紫外到可见、红外频段均可覆盖。

量子点在显示技术、照明技术等方面具有广泛应用前景。

综上所述，纳米材料的光学性能研究是目前材料科学领域一个重要的研究方向。

通过研究纳米材料的表面等离子共振、增强拉曼散射、光子晶体以及量子点等光学性质，可以对纳米材料的特性进行深入理解，为其应用提供技术支持。
