S7-200程序控制类指令及应用

• 如果PTO向导的HSC计数器功能已 启用，C_Pos参数包含用脉冲数目 表示的模块；否则此数值始终为零。
PTOx_RUN子程序（运行轮廓）
• PTOx_RUN子程序（运行轮廓）命 令PLC执行存储于配置／轮廓表的 特定轮廓中的运动操作。开启EN位 会启用此子程序。在懲瓿蓲位发出 子程序执行已经完成的信号前，请 确定EN位保持开启。
• 现在比较常用的步进电机包括反应式步进电机（VR）、 永磁式步进电机（PM）、混合式步进电机（HB）和单相 式步进电机等。
• 电机固有步距角：
• 它表示控制系统每发一个步进脉冲信号，电机所 转动的角度。电机出厂时给出了一个步距角的值 。
• 如86BYG250A型电机给出的值为0.9°/1.8°（表 示半步工作时为0.9°、整步工作时为1.8°）， 这个步距角可以称之为‘电机固有步距角’，它 不一定是电机实际工作时的真正步距角，真正的 步距角和驱动器有关。
• Error（错误）参数包含本子程序的结果。 如果PTO向导的HSC计数器功能已启用， C_Pos参数包含用脉冲数目表示的模块； 否则此数值始终为零。
编程
运行。 • 脉宽时间 = 0 占空比为0%：输出关闭。 • 周期 < 2个时间单位 周期的默认值为两个时间单
位。
• PTO操作
• PTO为指定的脉冲数和指定的周期提供方 波（50%占空比）输出。PTO可提供单脉冲 串或多脉冲串（使用脉冲轮廓）。您指定 脉冲数和周期（以微秒或毫秒递增）。
• 周期范围从10微秒至65,535微秒或从2毫秒 至65,535毫秒。
产生一个高速脉冲串或一个脉冲调制波形。 • Q0.0 • Q0.1
• 当Q0.0/Q0.1作为高速输出点使用时，其普 通输出点禁用，反之。

(Q0.0)
KA2
(M0.1)
KM2
(Q0.1)
KM1
(Q0.0)
KM2
(Q0.1)
KA1
(M0.0)
图5-4 电气原理图
LD M0.0 A I0.0 = Q0.0
LD Q0.0
AN M0.1
=
Q0.1
AN Q0.1
=
M0.0
(a) 梯形图
图5-5 触点串联指令编程使用举例
(b) 语句表
触点并联指令使用说明：
EXIT
5.1.2 触点串连指令
与指令：用于单个常开触点的串联连接。 指令格式：A bit
与反指令：用于单个常闭触点的串联连接。 指令格式：AN bit
例3-2 触点串联指令的应用举例。图5-4为电气原理图（已标 地址），图5-5为对应的梯形图和语句表。
KA1
(M0.0)
SB
(I0.0)
KM1
EXIT
5.1.9 逻辑堆栈操作指令
S7－200 PLC使用了一个9层堆栈来处理所有逻辑操作， 逻辑堆栈指令主要用来完成对触点进行的复杂连接，配 合ALD、OLD指令使用。
1．指令
1）逻辑入栈指令 指令格式：LPS
2）逻辑读栈指令 指令格式：LRD
3）逻辑出栈指令 指令格式：LPP
4）装入堆栈指令 指令格式：LDS n
I0.1 I0.2 Q0.1,Q0.2
(b) STL
(c) 时序图
图5-14 S/R指令使用举例
EXIT
S/R指令使用说明
➢S/R指令的操作数为：I、Q、M、SM、T、C、V、S和 L。 ➢ N的常数范围为1～255，N也可为：VB、IB、QB、 MB、SMB、SB、LB、AC、常数、*VD、*AC和*LD。 一般情况下使用常数。 ➢ 对位元件来说一旦被置位，就保持在通电状态，除非对 它复位；而一旦被复位就保持在断电状态，除非再对它置 位。

逻辑堆栈指令


S7-200可编程序控制器使用一个逻辑堆栈来 分析控制逻辑，用语句表编程时要根据这一堆 栈逻辑进行组织程序，用相关指令来实现堆栈 操作，用梯形图和功能框图时，程序员不必考 虑主机的这一逻辑，这两种编程工具自动地插 入必要的指令来处理各种堆栈逻辑操作。 S7-200可编程序控制器的主机逻辑堆栈结构如 表7-1所示。
基本逻辑指令

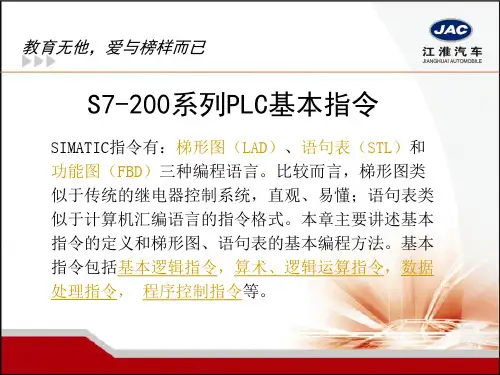

基本逻辑指令一般指位逻辑指令、定时器指令 及计数器指令。位逻辑指令又含触点指令、线 圈指令、逻辑堆栈指令、RS触发器指令等。这 些指令处理的对象大多为位逻辑量，主要用于 逻辑控制类程序中。
位逻辑指令



1.标准触点指令 标准触点指令有LD、LDN、A、AN、O、ON、NOT、 =指令（语句表）。这些指令对存储器位在逻辑堆栈 中进行操作。 由于堆栈存储单元数的限制，语句表中A、O、AN、 ON指令最多可以连用有限次。同样，梯形图中，最多 一次串联或并联的触点数也有一定限制，功能框图中 AND和OR指令盒中输入的个数也不能超过这个范围 标准触点指令中如果有操作数，则为BOOL型，操作 数的编址范围可以是：I、Q、M、SM、T、C、S、 VL。
//装入常开触点 //或常开触点 //被串的块开始 //被并路开始 //与常开触点 //栈装载或，并路结束 //栈装载与，串路结束 //输出触点 //装入常开触点 //逻辑推入栈，主控 //与常开触点 //输出触点 //逻辑读栈，新母线 //装入常开触点 //或常开触点 //栈装载与 //输出触点 //逻辑弹出栈，母线复 //装入常开出触点 //或常开触点 //栈装载与 //输出触点

5、LRD（逻辑读栈指令）Logic Read LRD，逻辑读栈指令。把堆栈中第二级的值复 制到栈顶。堆栈没有推入栈或弹出栈操作，但 原栈顶值被新的复制值取代。在梯形图中的分 支结构中，当左侧为主控逻辑块时，开始第二 个和后边更多的从逻辑块。应注意，LPS后第 一个和最后一个从逻辑块不用本指令。

教育无他，爱与榜样而已
1.指令格式
（LAD） LD A O = （STL） I0.0 LDN I0.0 AN I0.0 ON Q0.0 功能 I0.1 用于网络起始的动合/动断触点 I0.1 动合/动断触点串联 I0.1 动合/动断触点并联 线圈输出
注：触点代表CPU对存储器的读操作，由于计算机系统对读 操作的的次数不受限制，所以用户程序中，动合、动断触点 使用的次数不受限制。线圈符号代表CPU对存储器的写操作， 在用户程序中，每个线圈只能使用一次。
4.栈操作指令 • S7-200系列PLC使用9层堆栈来处理所有逻辑操作，和计算 机中的堆栈结构相同。堆栈是一组能够存储和取出数据的 暂存单元，其特点是“后进先出”。每一次进行入栈操作， 新值放入栈顶，栈底值丢失；每次进行出栈操作，栈顶值 弹出，栈底值补进随机数。 （1）逻辑入栈指令（LPS）
• 逻辑入栈指令又称为分支电路开始指令。在梯形图的中的 分支结构中，可以形象地看出，它生成一条新的母线，其 左侧为原来的主逻辑块，右侧为新的从逻辑块，因此可以 直接编程
教育无他，爱与榜样而已
• 1.指令格式
从起始位开始的N个元件置1
从起始位开始的N个元件置0
教育无他，爱与榜样而已
• 例5.9 置位/复位指令的应用
电动机连续运转的PLC程序及语句表如下： 用置位和复位指令实现功能如下
教育无他，爱与榜样而已
例5.10 两台电动机M1、M2同时起动，M2停 止后M1才停止的程序：
教育无他，爱与榜样而已
• 3）梯形图程序绘制方法 • 梯形图程序是利用STEP7编程软件在梯形图区按照自左向 右、自上而下的原则绘制的。为提高PLC运行速度，触点 的并联网络多连在左侧母线，线圈位于右侧。 • 4）梯形图网络结构 • 梯形图网络结构是软件系统为程序注释和编译附加的，不 增加程序长度，并且软件的编译结果可以明确指出程序错 误语句所在的网络段。清晰的网络结构有利于程序的调试， 使程序简明易懂。
