《可编程控制器技术》张东主编8章习题答案

单项选择题1、有条件中断程序返回指令的操作码是（）。

1. RETI2. CRETI3. ENI4. RET2、中断分离指令DTCH截断一个中断事件EVNT和所有中断程序的联系，但并不禁止该中断事件（）。

1.对2.错3、位移位寄存器操作数DATA可寻址的寄存器不包括（）。

1. AC2. T3. I4. M4、CPU224型PLC程序存储器容量为（）。

1. E. 5K2. 2.5K3. 4K4. 2K5、设VB48字节中存有十进制数5，现执行以下指令，则指令的执行结果AC0的内容是（）。

1. C. 07H2. 6EH3. 6DH4. 03H6、当数据接收指令RCV的使能端为（）时将执行该指令。

1.由0变12.由1变03.为04.为17、最初开发制造PLC的主要目的是（）。

1.可靠性高2.便于编程3.使用方便4.减少设计制造时间、减少经济成本8、后进先出指令的操作码为（）。

1. LIFO2. FIFO3. FOFI4. ATT9、输入位存储器I用于存储（）的状态1.通信设备输入信号2.模拟量模块输入信号3. PLC逻辑运算的结果4.与输入接线端子相对应的输入信号10、RS-232串行通信接口适合于数据传输速率在（）范围内的串行通信。

1. 0~30000bps2. 0~3000bps3. 0~20000bps4. 0~2000bps11、HSC0的计数方向的控制位是（）。

1. SM37.52. SM37.33. SM37.24. SM37.112、三角运算指令的寻址方式是（）1.双字2.位3.字节4. A字13、实数传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。

1. Q2. I3. V4. AI14、位移位寄存器操作数DATA可寻址的寄存器不包括（）。

1. AC2. I3. T4. M15、具有8种工作方式的高速计数器有（）个。

1. HSC1和HSC22. HSC0和HSC43. HSC3和HSC54. HSC0和HSC216、PLC的工作方式是（）。

可编程序控制器应用技术试题和答案一、填空（本题15分，每空1分）1. 热继电器是一种保护用继电器，主要用作三相交流异步电动机的保护。

使用中发热元件应串联在电路中，常闭触点应串联在电路中。

2. 时间继电器按延时方式可分为时间继电器和时间继电器。

3. 要实现电动机的多地控制，应把所有的起动按钮连接，所有的停机按钮连接。

4. 指出如下文字符号代表哪种电气元器件：FU SQ KM KA KT___ __ 、、、、。

5. 如果定时时间为3s，使用PLC的T40定时器，则设置的常数为。

6. 特殊存储器的位在运行过程中始终保持接通，特殊存储器的位只在第一个扫描周期接通一次。

二、选择题（本题30分，每小题2分）1. 热继电器中的双金属片弯曲是由于（）。

A. 机械强度不同B. 热膨胀系数不同C. 温差效应D. 受到外力作用2. 电动机正反转控制电路中，若两只接触器同时吸合，其后果是（）A. 电动机不能转动B. 电动机正转C. 电源短路D. 电动机反转3. 某晶体管时间继电器的面板如图1所示，则该时间继电器的延时时间为（）。

图1 时间继电器面板A．8s B. 16s C. 24s D. 30s4. PLC的工作方式是（）A．等待工作方式 B. 中断工作方式 C. 扫描工作方式 D. 循环扫描工作方式5. 变量存储器单元VW3包含（）A. V3.0~V3.8B. VB3~VB4C. VD3~VD4D. VW3~VW46. CPU224型PLC共有（）个定时器。

A．64 B. 128 C. 255 D. 2567. 整数的加减法指令的操作数地址长度为（）A. 位B. 字节C. 字D. 双字8. 设VB10中的数据为16#43，VB20中的数据为16#97，执行下列程序，则VB20中的数据为（）A．16#D7 B. 16#89 C. 16#03 D. 16#BC9. PLC程序的执行顺序是（）A．从左到右，由上至下 B. 从左到右，由下至上C. 从右到左，由上至下D. 从右到左，右下至上10. V是哪个存储器的标示符。

《可编程控制器》练习题及答案1.多选题LPLc的外部安全电路包括A.急停电路B .保护电路C.电源过负荷保护D.重大故障的报警及防护正确答案：ABCD2. PLC通信访问控制协议包括A. CSMA/CDB.令牌C.令牌环D. RS-232正确答案：ABC3.智能输入输出模块有A.热电偶输入模块B. PID调节模块C.位置控制模块D.温度控制模块正确答案：ABCD4. PLC常用存储器类型有A. RAMB. EPROMC. EEPROMD. ROM正确答案：ABC5. PLC的性能指标有A.输入输出点数B.存储容量C.扫描速度D.带宽正确答案：ABC6.常见的联锁控制有A.不能同时发生运动的联锁控制B,互为发生条件的联锁控制C.顺序步进控制D.集中控制和分散控制正确答案：ABCD7. PLC编程器的功能有A.输入程序B.编辑程序C.调试程序D.监控程序正确答案：ABCD8. PLC的应用范围有A.开关量的逻辑控制B.模拟量控制C.运动控制D.过程控制正确答案：ABCD9. 数据寄存器的种类有A.通用数据寄存器B.掉电保持数据寄存器C.变址寄存器D.特殊数据寄存器正确答案：ABD10. 控制层网络有A. DH485B. ModBussC. ProfibusD. Control Net正确答案：ABCD11. PLC网络拓扑结构有A. P2P结构B.总线结构C.环形结构D.星形结构正确答案：BCD2.判断题12. PLC工作方式和通用工控计算机类似A.错误B.正确正确答案：A13. PLC自诊断时间由多种因素决定A.错误B.正确正确答案：A14. LD是梯形图语言的缩写A.错误B.正确正确答案：B15. 一个开关量IO占用存储单元中的一个位A.错误B.正确正确答案：B16. PLC的接地电阻应小于100欧A.错误B.正确17. PLC接地线接地点应以动力设备连在一起A.错误B.正确正确答案：B18 .对可靠性高的场合,可以安装一台带屏蔽层的电压比为1:1的隔离变压器A.错误B.正确正确答案：B19 .梯形图中的继电器是软继电器A.错误B.正确正确答案：B20 .信息层网络是以太网工业标准TCP/IP网络A.错误B.正确正确答案：B21 . PLC电源多为线性电源A.错误B.正确正确答案：B22 .整体式PLC电源集成在厢体内A.错误B.正确正确答案：B23 . PLC须防止振动频率为10-55HZ的振动A.错误B.正确正确答案：B24 .逻辑设计方法是以控制系统中各种物理量的逻辑关系出发的设计方法A.错误B.正确正确答案：B25 . PLC应远离大型动力设备A.错误B.正确正确答案：B。

《可编程控制器技术》张东主编7章习题答案习题七⼀、填空题1、有些功能指令在整个程序中使⽤是有限制的，最少只能使⽤⼀次。

2、在科学记数法中，数字占⽤相邻的两个数据寄存器字(例如D0和D1)，D0 中是尾数， D1中是指数，3、PLC内的实时钟的年、⽉、⽇、时、分和秒分别存放在D8018～D8013中。

⼆、设计题1、C0的计数脉冲和复位信号分别由X1和X2 提供，在X0为ON时，将计数器C0的当前值转换为BCD码后送到Y0～Y13，设计出梯形图程序。

C0的计数值应限制在什么范围X0BCD CO K3Y0C0 K255RST C02、⽤X0控制接在Y0～Y7上的8个彩灯是否移位，每1 s移1位，⽤X1控制左移或右移，⽤MOV指令将彩灯的初值设定为⼗六进制数HOF(仅Y0～Y3为1)，试设计出满⾜此要求的梯形图程序。

T0 K10ZRST Y0 Y7MOV H0F D0ROL D0 K1ROR D0 K1MOV D0 K2 Y03、A/D 转换得到的8个12位⼆进制数据存放在D0～D7中，A/D 转换器的输出数值0～4000对应温度值0～1200℃，在X0的上升沿，⽤循环指令将D0～D7中的数据转换为对应的温度值，存放在D20～D27中，试设计出满⾜此要求的梯形图程序。

4、⽤时钟运算指令控制路灯的定时接通和断开，20：00时开灯，06：00时关灯，试设计出满⾜此要求的梯形图程序。

T100M8000SET M0= K20 D103= K6 D103RST M0M0Y05、求出D10～D12中最⼤的数，存放在D100中，编写出程序。

CMP D10 D11 M0XCH D10 D11CMP D10 D12 M3XCH D10 D12MOV D10 D1006、D10中圆的半径(mm)为整数值，令圆周率为 3.14159，⽤浮点数运算求圆周长，并将其转换为整数(mm)后存放在D20中。

MOV K2 D8MOV K3.14159 D9FLT D8 D12INT D18 D20FLT D9 D14FLT D10 D16。

习题一1. 什么是可编程控制器？可编程控制器是一种工业控制计算机，简称PLC （Programmable Logic Controller）或PC（Programmable Controller）。

因为个人计算机也简称PC（Personal Computer ），为避免和个人计算机相混淆，一般简称可编程控制器为PLC 。

2. 什么是可编程控制器的I/O 接口电路？可编程控制器的I/O 接口电路由哪几部分组成？I/O 接口电路的作用是什么？I/O 接口电路是可编程控制器连接外部设备的接口电路。

I/O 接口电路包括输入模块、输出模块、编程器接口、存储器接口、扩展板接口、特殊模块接口和通讯接口。

I/O 接口电路是可编程控制器和外界交换信息的通道。

I/O 接口电路实现可编程控制器与外部设备的信息交换。

输入模块用来接收和采集输入信号，输出模块用来把可编程控制器产生的控制信号传送到其控制对象上，编程器接口主要用于把编程器连接到可编程控制器，存储器接口用于扩展存储器，扩展板接口用于连接扩展板（如通讯扩展板），特殊功能模块接口用于把特殊功能模块（如A/D 模块、D/A 模块）连接到可编程控制器上，通讯接口用于可编程控制器之间或可编程控制器与上位机之间的通讯。

3. 什么是软继电器？试比较软继电器和真实的继电器的异同。

可编程控制器中的输入继电器、输出继电器、辅助继电器、定时器等称为软继电器（软电器），它们只是用来描述可编程控制器的控制功能的一种等效电器，不是真正的继电器。

①相同点电气结构相同：均由线圈和触点（常开触点和常闭触点）组成。

工作原理相同：当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常开触点断开，常闭触点闭合。

②不同点电气符号不同：真实继电器的电气符号由国家标准规定，软继电器的电气符号由可编程控制器厂家规定。

触点数量不同：真实继电器只有有限对触点，软继电器有无穷对触点。

形态不同：真实继电器有形状、有尺寸，是一种实实在在的电器实体；软继电器只是计算机中的存储位或存储单元，是电子电路。

习题五5-1、 填空题1、 功能表图是一种用来描述控制系统的 控制过程 功能、特性的图形，它主要是由步、转换、转换条件、箭头线 和 动作 组成。

2、 我国 1986 年颁布了功能表图的国家标准3、 顺序控制程序的设计一般采用 功能表 （Function Chart Diagram)法进行设计。

4、 功能表图又称做 状态转移 图，功能表图的基本结构： 单 序列结构、 选择 序列结构、合并序列结构。

5、 状态继电器为顺序控制专用寄存器， S0~S899,初始状态的专用继电 S0~S9 ,回零状态的专用继电器 S10~S19 ,一般通用的状态继电器 S20~S899 ，可以按顺序连续使用。

5-2、简答题1、 简述顺序功能图编程的步骤。

2、 顺序功能图的组成要素有哪些？3、 顺序功能图要实现转换必须满足什么条件？4、 顺序功能图有哪几种结构？解：1）步骤：在功能表图中，把一个过程循环分解成若干个清晰的连续状态，称为“步”(Step)，状态步与状态步之间由“转换条件”分隔。

当两状态步之间的转换条件满足时，实现转换，此时上一状态步的活动结束，而下一状态步的活动开始。

2）要素：步，转换，转换条件，箭头线，动作3）在功能表图中，各状态步之间都有转换条件，并具有一定的方向性，其走向总是从上至下、从左至右，因此有向连线的箭头可以省略。

如果不遵守上述规则，则必须加注箭头。

转换的符号是一根短画线，与有向连线相交，转换将相邻的两个步隔开，当上一级状态步为活动步，又遇转换条件满足时，则下一级状态步转为活动步，同时上一级状态步转为非活动步。

4）结构：单序列结构，选择序列结构，合并序列结构5-3、状态转移图转换题1、有一选择性分支状态转移图如图所示。

请对其进行编程。

Y5Y62、 有一选择性分支状态转移图如图所示。

请对其进行编程。

Y2Y3Y4T1 K100Y5Y6解(S0)(RET) X63、有一并列性分支状态转移图如图所示。

可编程控制器技术应用习题库含参考答案一、单选题（共71题，每题1分，共71分）1.C200 ～C234 是归类于（）。

-----------A、8位计数器B、16C、32D、高速计数器正确答案：C2.下列软元件中，属于特殊辅助继电器的元件是（）。

-----------A、Y2B、M8012C、M0D、S30正确答案：B3.FX 系列 PLC 中 OUT ，表示（）指令。

-----------A、下降沿B、上升沿C、输入有效D、输出有效正确答案：D4.FX 系列 PLC 中 PLF 表示（）指令。

-----------A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A5.M8034 有（）功能。

-----------A、复位功能B、初始化功能C、全输出禁止D、置位功能正确答案：C6.FX 系列 PLC 中， 16 位的数值传送指令（）。

-----------A、DMOVB、MOVC、MEAND、RS正确答案：B7.三菱 PLC 中 16 位的内部计数器，计数数值最大可设定为（）。

-----------A、32768B、32767C、10000D、100000正确答案：B8.M8013 是归类于（）。

-----------A、高速计数器B、特殊辅助继电器C、计数器D、普通继电器正确答案：B9.PLC 中“AC”灯不亮表示 ()。

-----------A、故障B、短路C、无工作电源D、不会亮正确答案：C10.FX 系列 PLC 中 RST 表示（）指令。

-----------A、下降沿B、上升沿C、复位D、输出有效正确答案：C11.在以下 FX2N PLC 程序中， X0 闭合后经过 ( )时间延时， Y0 得电。

-----------A、300000SB、3000SC、100SD、30000S正确答案：D12.助记符后附的（）表示脉冲执行。

-----------A、（D）符号B、（P）符号C、（V）符号D、（Z）符号正确答案：B13.M0—M15 中， M0 数值为 1，其它都为 0，那么， K4M0 数值（）。

第4章4-1．答案:4-2．答案: 4-3．答案:4‐4． (a) (b) 1 LD X007 11 AND X003 2 ANI X010 12 LDI X004 3 ANI M2 13 AND X005 4 OUT M1 14 ORB 5 LD M1 15 OR X006 6 MC N0 16 ANB 7 SP M10 17 ORI M3 8 LDI X000 18 OUT Y001 9 OR X001 19 MCR N0 10LD X0021 LD X0008 LDI Y000 2 OR Y001 9ANDX0023 ORI M0 10 OR M14 LDI X001 11 ANI X0035 OR X005 12 ORI M26 ANB 13 OUT M17 OUT Y0004.51 LD X000 6 PLS M12 PLF M0 7 LD M13 LD M0 8 RST Y0004 SET Y000 9END5 LD X001 104.6LD X000 OUT Y000OUT T0 K100 ENDLDI X000OUT T1 K50LDP T0OR Y000ANI T14.7若传送带上20s内无产品通过则报警，若通过检测器的产品数达到100个则报警4.84-9解：（1）I/O端口分配：输入设备代号 输入端子 输出设备代号 输出端子启动按钮SB2X000动力头M1 进 Y000动力头1的原位限位开关LS1X001动力头M1 退 Y001动力头1的终位限位开关LS2X002动力头M2 进 Y002动力头2的原位限位开关LS3X003动力头M2退 Y003动力头2的终位限位开关LS4 X004(2) 接线图 （3）梯形图（4）指令表LD X000 LD X002 OR Y001 ANI X003AND X001 OR Y002 OR Y003 ANI Y002AND X003 ANI X004 MPS OUT Y003OR Y000 ANI Y003 ANI X001 ENDANI X002 OUT Y002 ANI Y000ANI Y001 LD X002 OUT Y001OUT Y000 AND X004 MPP第5章5.4 (a)STL S20 STL S21 SET S23LD X000 OUT Y001 STL S23AND X001 LD X002 OUT Y003SET S21 SET S23 LD X004LD X000 STL S22 OUT S0ANI X001 OUT Y002 RETSET S22 LD X003 END(b)STL S20 SET S22 STL S24 LD X005LD X000 SET S24 OUT Y004 OUT S20SET S21 STL S22 LD X004 RETOUT Y000 OUT Y002 SET S25 ENDSTL S21 LD X003 OUT Y005LD X001 SET S23 STL S23OR X002 OUT Y003 STL S255‐5．解：(1)已知: I/O口分配：输入设备代号 输入端子 输出设备代号输出端子启动按钮SB X000 1DT Y001上限位开关LS1 X001 2DT Y002下限位开关LS2 X002（2）状态转移图5.6（1） I/O端点分配输入设备代号 输入端子 输出设备 输出端子启动按钮SB1 X000 电机3 Y000 传感器1 X001 1号传送带电机Y001传感器2 X002 2号传送带电机Y002传感器3 X0035.75‐8．解：（2） I/O端点分配输入设备代号输入端子输出设备输出端子启动按钮SB1 X010 传送带电机 Y000挡板电机（逆时针偏转）Y001停止按钮SB2 X011挡板电机（顺时针偏转）Y002光电检测器1 X001光电检测器2 X002 1号传送带电机 Y003 挡板左限位行程开关LS1 X003 2号传送带电机 Y004挡板右限位行程开关LS2 X004（2）PLC外接线图(3)状态转移图5‐9．解： （1）I/O口分配：输入设备代号输入端子输出设备代号输出端子启动按钮SB X000 钻头下Y000钻头上Y001 LS1 X001铣头下Y002 LS2 X002铣头上Y003 LS3 X003夹头1进Y004 LS4 X004夹头1退Y005 LS5 X005夹头2进Y006 YJ1 X006夹头2退Y007 YJ2 X007（2）状态转移图：。

刘守操等编《可编程序控制器技术与应用》习题参考答案第2章2-1 写出图2-20梯形图的指令表。

图2-20解：指令如下：2-2 写出图2-21梯形图的指令表。

图2-21解：指令如下：2-3写出图2-22梯形图的指令表。

图2-22解：指令如下：2-4写出图2-23梯形图的指令表。

图2-23解：指令如下：2-5写出图2-24梯形图的指令表。

图2-24解：指令如下：2-6 写出图2-25指令表的梯形图。

图2-25解：梯形图如下：2-7写出图2-26梯形图指令表，并画出其时序图。

图2-262-8 写出图2-27梯形图的指令表。

图2-27解：指令表如下：2-9写出图2-28梯形图指令表，并回答X0按下多少次Y0得电。

图2-28解：指令表如下：X0按下20次Y0得电2-10 读图2-29，写出指令表。

X0为停止按钮，X1为启动按钮，Y0、Y1、Y2为灯。

当按X1，则灯Y0→Y1→Y2→Y1→Y0循环地亮。

试分析其动作原理。

图2-29解：指令表如下：图2-29的执行过程如下；（1）一开机，MC得电，MC～MCR之间有电。

（2）按X1，Y0得电，M1得电并自锁，T1得电。

当T1延时3秒到，Y1得电，T2得电。

当T2延时4秒到，Y1失电，Y2得电，使用M1失电，而T1得电，当T1延时3秒到，使Y1得电，T2得电。

当T2延时4秒到，Y1失电，同时Y0得电。

于是按Y0→Y1→Y2→Y1→Y0循环地亮。

第3章3-1 一台电动机运行20s后停5s，如此循环50次停止。

再按起动按钮又能进行另一次运行。

试画出I/O分配，画出梯形图、写出指令表。

解：梯形图如下：3-2 两台电动机M1、M2。

M1运行5s后，M2起动，运行10s后，M1、M2停2s，之后M1又自动起动，按上述规律运行30个循环自动停止。

试画出I/O分配、梯形图，写出指令表。

解：梯形图如下：3-3 图3-32为定子电路串电阻降压起动控制线路，试编制PLC控制程序，画出I/O 分配、梯形图，写出指令表。

一、填空1、可编程控制器的硬件组成与微型计算机相似，其主机由CPu、存储器、输入偷出接口、电源等几大部分组成。

2、输入输出信号有开关量、模拟量、数字量三种类型。

3、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是继电器输出、晶体管输出。

4、一般将输入/输出总点数在128点以内的PLC称为小型PLC；输入/输出总点数大于128点、小于1024点的PLC称为中型PLC；输入/输出总点数超过1024点的PLC 称为大型PLC。

5、FX2系列PLC基本单元和扩展单元均采用开关电源。

开关电源输出DC5V、DC12V、DC24V三种电压等级的直流电6、5V的一路供内部IC用，12V的一路用以驱动输出继电器，24V的一路提供给用户以作传感器的电源。

7、SET指令称为“置位指令”，其功能是驱动线圈，使其具有自锁功能，维持接通状态。

8、置位指令的操作元件为输出继电器Y、辅助继电器M和状态继电器S。

9、NOP指令又称为“空操作指令”。

10、END指令称为“结束指令”。

11、“OUT”称为“输出指令”和“驱动指令”。

12、“LD”为取指令的助记符。

“LDI”为取反指令的助记符。

13、双向计数器就是即可设置为增计数，又可设置为减计数的计数器。

14、计数器的设定值除了可由常数K直接设定外，还可通过指定数据寄存器的元件号来间接设定。

15、状态元件S在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令STL组合使用。

16、辅助继电器的线圈与输出继电器一样,由PLC内部各元件的触点驱动。

17．辅助继电器的电子常开和常闭触点使用次数不限，在PLC内可自由使用。

18．辅助继电器不能直接驱动外部负载，外部负载只能由输出继电器驱动。

19．ANB指令是电路块与指令，ORB是电路块或指令，与and、or指令不同20．MC指令是多路输出指令中的主控指令，MCR与其配合使用称为主控复位指令。

21．在PLC栈操作中，有进栈指令MPS，出栈指令MPP和读盏指令MRD。

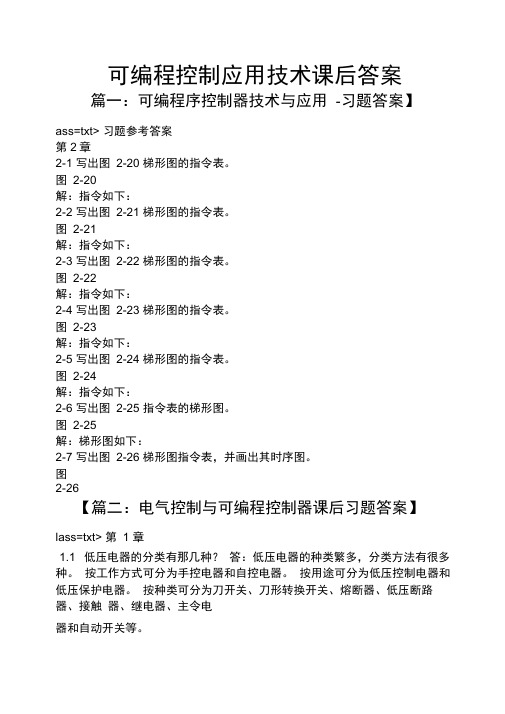

可编程控制应用技术课后答案篇一：可编程序控制器技术与应用-习题答案】ass=txt> 习题参考答案第2章2-1 写出图2-20 梯形图的指令表。

图2-20解：指令如下：2-2 写出图2-21 梯形图的指令表。

图2-21解：指令如下：2-3 写出图2-22 梯形图的指令表。

图2-22解：指令如下：2-4 写出图2-23 梯形图的指令表。

图2-23解：指令如下：2-5 写出图2-24 梯形图的指令表。

图2-24解：指令如下：2-6 写出图2-25 指令表的梯形图。

图2-25解：梯形图如下：2-7 写出图2-26 梯形图指令表，并画出其时序图。

图2-26【篇二：电气控制与可编程控制器课后习题答案】lass=txt> 第1 章1.1 低压电器的分类有那几种？答：低压电器的种类繁多，分类方法有很多种。

按工作方式可分为手控电器和自控电器。

按用途可分为低压控制电器和低压保护电器。

按种类可分为刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和自动开关等。

1.2 什么是电气原理图和安装接线图？它们的作用是什么？答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。

电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

1.3 交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，原因是什么？答：交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，主要原因有：⑴由于在分断电流瞬间，触点间产生电弧，造成触点熔焊，使动铁心不能立即释放；⑵返回弹簧失去弹性。

1.4 常用的低压电器有哪些？它们在电路中起何种保护作用？答：起保护作用的低压电器有：熔断器：电路中起短路保护。

热继电器：起过载保护。

自动开关、接触器、继电器均有失压和欠压保护。

1.5 在电动机主电路中装有熔断器，为什么还要装热继电器？答：熔断器在电路中起短路保护。

可编程操纵器原理及应用课后答案【篇一：可编程操纵器原理与应用复习题及答案】空题1、plc 的输入模块一般使用（）来隔离内部电路和外部电路。

2、可编程操纵器采纳一种可编程序的存储器，在其内部存储执行（）、（）、定时、计数和（）等操作的指令，通过数字式和模拟式的输入和输出来操纵各种类型的机械设备和生产过程。

3、cpu从（），从操纵总线上给出读命令，从数据总线上得到读出的指令，并放到cpu内的指令寄存器中。

4、plc以晶体管作为输出时，其负载的电源为（）。

5、同一编号的tr在同一组内（）使用。

二、推断题1、在循环程序处理过程中，cpu直接访问 i/o 模块中的输入地址区和输出地址区。

（）2、mres位置不能保持，将模式抉择开关从stop扳到mres位置，能够复位存储器，使cpu回到初始状态（）3、时基反映了定时器的分辨率，时基越小分辨率越高，定时的时刻越短；时基越大，分辨率越高，定时的时刻越长。

（）4、s7-400只能执行暖启动（warm restart）。

（）5、只需要下载用户程序块，就能够访问仿真plc的外设i/o存储区。

（）6、两个转换一般用一个步将它们隔开，也能够直接相连（）三、抉择题1、plc的含义是（）（a）集散操纵系统（b）现场总线（c）可编程操纵器（d）可编程调节器 2、plc中不包括（）。

（a）cpu （b）输入/输出部件（c）物理继电器（d）存贮器 3、按组成结构形式、容量和功能分，s7-200属于（）。

a. 小型高档整体式b. 小型高档模块式 c. 中型高档整体式d. 中型高档模块式4、s7-300 电源模块、cpu模块和接口模块的安装插槽号顺序是（）。

a. 1、2、3b. 3、2、1c. 1、3、2d. 2、3、15、“s5t#5s_200ms”表示（）。

a. 16位s5time型数据b. 16位time型数据c. 32位s5time型数据d. 32位time型数据6、对站对象组态时，首先从硬件名目窗口中抉择一个（）。

可编程控制器技术应用答案（前三章）第1章可编程控制器概述习题1-1PLC有哪些主要特点？（1）可靠性高，抗干扰能力强（2）配套齐全，功能完善，适用性强（3）易学易用（4）系统设计周期短，维护方便，改造容易（5）体积小，重量轻、能耗低1-2主要从哪些方面来衡量PLC的性能指标？（1）．输入/输出点数（I/O点数）（2）．存储容量（3）．扫描速度（4）．指令条数（5）．内部寄存器（6）．功能模块1-3PLC的工作方式与一般计算机的工作方式有什么不同？计算机一般采用等待命令的工作方式，如常见的键盘扫描方式或I/O扫描方式。

当键盘有键按下或I/O口有信号时则中断转入相应的子程序，而PLC在确定了工作任务，装入了专用程序后成为一种专用机，它采用循环扫描工作方式，系统工作任务管理及应用程序执行都是以循环扫描方式完成的。

PLC的用户程序执行是以循环扫描的工作方式完成的，每一个扫描周期可分为输入采样、程序执行、输出刷新三个主要阶段。

1-4三菱FX2N系列PLC的输入接口需要外接电源吗？三菱FX2N系列PLC的输入接口不需要外接电源。

1-5当PLC输入开关量是三线的传感器提供的信号时，传感器应该如何接到PLC上？当PLC输入开关量是三线的传感器提供的信号时，传感器连接到PLC上的方法如下图所示。

1-6试分析下图所示的梯形图的工作过程，并画出波形图。

题1－6的波形图如下1-7试分析下图所示梯形图，当按下按钮X001时Y001能否通电？如果改用继电器控制呢？题1－7中按下按钮X001时Y001能通电，如果改用继电器控制则对应Y001的继电器不能通电。

第2章三菱FX2N系列可编程控制器基本指令习题2-1 写出图2-47所示梯形图对应的指令表。

图2-47 题2-1的图0 LD X0 7 LDI Y11 ANI T0 8 OR T02 LD M0 9 ANB3 AND M1 10 OR Y14 ORI X3 11 OUT Y05 AND M10 12 AND X56 ORB 13 OUT M112-2写出与下列语句表对应的梯形图。

1.可编程控制器是如何产生的？早期的plc是来代替继电器实现逻辑控制，后来随着半导体技术的发展，plc广泛的使用微处理器作为中央处理器，这时的plc同时还具有数据处理，pid调节和数据通信功能2.为什么说可编程控制器是通用的工业控制计算机？和一般计算机相比plc有哪些特点？可编程控制器是一种专门为在工业环境下应用而设计的一种数字运算操作的电子系统，因此，可以认为其实质是一台通用工业控制计算机。

编程方法简单易学、功能完善、适应性强、系统的设计、安装、调试工作量少，维护方便、可靠性高、抗干扰能力强、体积小、重量轻、功耗低、性价比高3.可编程控制器的发展经历了哪几个阶段？三个阶段70年代：继电器控制装置替代物；80年代后由于超大规模集成电路技术发展PLC微处理器性能提高，90年代plc向体积更小、速度更快、价格更便宜和大型网络化、高可靠性、好的兼容性、编程向IEC61131-3标准化发展4.可编程控制器有几种分类方法？PLC按I/O点数多少分为超小型、小型、中型、大型、超大型按结构形式可分为厢体式和模块式5.可编程控制器主要应用在哪些领域？开关量的逻辑控制、模拟量控制、运动控制、过程控制、数据处理、通信和联网第二章2-1 PLC硬件由哪几个部分组成，各有什么作用？由中央处理器、存储器、输入输出接口电路、电源及编程设备构成。

中央处理器：按照系统程序赋予的功能接收并存储用户键入的应用程序和数据，检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。

存储器：用来存放程序和数据。

输入输出接口：实现信号电平的转换。

编程器：输入程序、编辑程序、调试程序、监控程序，在线测试PLC工作状态和参数与PLC 进行人机对话。

2-2 PLC有几种编程语言？各有什么特点？梯形图编程：直观、形象、电气技术人员容易接受，使用方便，修改灵活。

指令语句表编程：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。

—、选择题CBDDA AADDC二、填空1、中央处理器,输入输出接口电路2、改变继电器与配线，只须改变程序3、发光二极管，光敏晶体管4、A C110v 或AC220V , DC24 - 48V5、软件定时器，软件定时器6、2048 , 10247、程序存储器,输入的检测信号,输出电路8、30 , 629、E PROM ,盒式录音机10、PROGRAM三、简答题1、继电器:用于控制电路、电流小没有灭弧装置,可在电流或非电流的作用下动作，不能接通和分断负载电路—般有扩展:如时间继电器、热继电器、中间继电器等接触器:用于主电路、电流大有灭弧装置,-般只能在电压作用下动作,—般无扩展。

2、PLC的工作方式是一个不断循环的顺序扫描工作方式,每次扫描所用的时间称为扫描周期或工作周期。

扫描过程包括输入采样、程序执行和输出刷新三个阶段:输入采样阶段:PLC扫描所有输入端子,并将各输入状态输入内存中对应的输入映像寄存器。

程序执行阶段：PLC根据先左后右,先上后下的步序语句逐句扫描梯形图。

输出刷新阶段:元件映像寄存器中所有输出继电器的状态（接通/断开）转存到输出锁存器中，通过一定方式输出,驱动外部负载。

3、工作过程:合上刀开关QS ,按下启动按钮SB2 , KM线圈吸合,KM主触点闭合,电动机运转。

KM辅助常开触点闭合,自锁;按下停止按钮SB1 , KM线圈断电,主触点、辅助触点断开,电动机停止。

4、TONR, TON工作原理：当IN为“ 1 ”时，开始定时,当前值寄存器当前值逐渐增加，定时时间=?丁乂定时基准时间。

当前值大于等于设定值时，定时时间到,定时器线圈通电,其常开触点闭合,常闭触点断开。

TONR比TON多了记忆接通功能，即TON在IN为“0”时复位，而TONR在IN为“0“时仍然保持当前状态,其当前值的复位需用复位指令B卷—、选择题CBDDA AADDC二、填空1、⑴采用直流电源比交流电源好⑵用较小的输入阻抗(3)配线距离应尽可能短2、R〈2、lkQ,0、274W3、(1)采用直流信号在传输过程中容易与交流感应的干扰信号区别开来。

习题二一、选择题1、辅助继电器不能直接驱动外部负载。

（A）A、不能直接B、能直接C、能直接D、能直接2、辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。

（A）A、无限次使用B、有限次使用C、用1次D、用2次3、辅助继电器M8013为（C）A、10ms 时钟脉冲特殊辅助继电器B、100ms时钟脉冲特殊辅助继电器C、1s时钟脉冲特殊辅助继电器D、1min时钟脉冲特殊辅助继电器4、辅助继电器M8001为（C）A、运行监视器常ONB、运行监视器常OFFC、开机第一个扫描周期OND、开机第一个扫描周期OFF。

二、填空题1、PLC常用的编程语言有梯形图、指令表、顺序功能图、逻辑图、高级语言。

2、PLC基本指令中多重输出堆栈指令为 mps 、 mrd 、 mpp 。

3、PLC堆栈指令中，MPS与MPP连续使用必须少于 11 次，并且 mps 和mpp 必须连续使用。

4、M8000：运行监视器（在PLC运行中接通），M8001与M8000相反逻辑。

5、M8011、M8012、M8013和M8014分别是产生10ms、100ms 、1s和1min时钟脉冲的特殊辅助继电器。

三、简答题1、通用辅助继电器分为几类？怎么分的？通用辅助继电器：继电保持辅助继电器：特殊辅助继电器2、逻辑设计的方法有几种？各是什么？2种：真值表，卡诺图3、写出逻辑表达式Y0=（X1X2+X2X3+X4X5）X6的梯形图4、写出逻辑表达式Y1=（X1+X2+X3）X4+X5X6的梯形图5、 5.写出逻辑表达式M100=（M1M2M3M4+M5M6M7M8）M9M10+M11M12的梯形图四、画出与下列语句表对应的梯形图1.0 LD X0 8 LD X61 AND X1 9 OR X72 ANI X2 10 ANB3 OR X3 11 OUT Y34 OUT Y15 OUT Y26 LD X47 ORX52．0 LD X0 11 ORB1 MPS 12 ANB2 LD X1 13 OUT Y13 OR X2 14 MPP4 ANB 15 AND X75 OUT Y0 16 OUT Y26 MRD 17 LD X107 LDI X3 18 ORI X118 AND X4 19 ANB9 LD X5 20 OUT Y310 ANI X63.O LD M0 14 ORB1 ANI Y1 15 ANB2 LDI M0 16 OUT Y63 AND Y1 17 MPP4 ORB 18 LD Y45 MPS 19 ANI X56 AND M1 20 LD X57 AND X2 21 ANI M68 OUT Y6 22 ORB9 MRD 23 OR C710 LDI T2 24 ANB11 ANI T3 25 OUT Y712 LD M3 26 END13 AND M41．图2-40 语句表转换练习10 LD x0001 MPS2 and x0013 MPS4 and x0025 out y0006 mpp7 and x0038 out y0019 mrd10 and x00411 and x00512 out y00213 mpp14 and x00615 and x00716 out y0032．图2-41 语句表转换练习20 LD x01 ani m52 LDI x13 and m64 orb5 or x16 and m87 LD m98 ani m109 ldi x1110 ani x1211 orb12 anb13 out y23.图2-42 语句表转换练习30 ld mo1 ld m122 ani m123 ldi m144 and m155 orb6 anb7 and x0048mps9 and x00510 out y00311 mpp12 and x00613 out y0044．图2-44 语句表转换练习40 ld x0031 or y0012 and x0043 mps4 and m205 out y0016 mpp7 ld x0058 or y0029 anb10 and x00611 Mps12 and m2113 out y00214 mpp15 ld x00716 or y00317 anb18 ani x01019 out y003五、编程题1、有一四层电梯，M11、M12、M13、M14为1-4层的有人呼叫标志位（M11为on则1层有人呼叫；M12为on则2层有人呼叫；M13为on则3层有人呼叫；M14为on则4层有人呼叫）。

可编程控制器原理及应用PLC习题解答（S7-200系列PLC）第一章、可编程控制器概述1-1、简述可编程的定义答：可编程控制器是取代继电器控制线路，采用存储器程序指令完成控制而设计的装置，具有逻辑运算、定时、计数等功能，用于开关量控制、实际能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。

87年新定义：可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。

它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算操作。

并通过数字式和模拟式的输入、输出、控制各种类型的机械或生产过程。

1-2、可编程控制器的主要特点有哪些？答：可靠性高，PLC平均无故障时间达10万小时；控制功能强，具有数值运算、PID调节；数据通信、中断处理，对步进电机、数控机床、工业机器人实施控制；组建灵活：随时可扩展各种功能；操作方便：三种语言（LAD、STL、FBD）编程。

1-3、可编程控制器有哪几种分类方法?答：按I/O点数分类：小型机I/O＜256点；中型机I/O在256~1024之间；大型机I/O＞1024点；按结构分类：整体结构和模块结构；按用途分类：有通用型和专用型。

1-4、小型ＰＬＣ发展方向有哪些？答：小型PLC向微型化和专业化方向发展：集成度更高、体积更小、质量更高更可靠、功能更强、应用更广泛。

第二章、可编程控制器构成原理２-１、PLC由哪几部分组成？答：PLC由五大部分组成：①、中央处理器CPU；②、存储器；③、基本I/O接口电路；④、接口电路，即I/O扩展和通讯部分；⑤、电源（+5V、+24V的产生。

2-2、PLC的I/O接口电路有哪几种形式?答：PLC的输入部分，有三种接口电路：①、干结点式；②直流输入式；③、交流输入式。

PLC的输出部分，有三种接口电路：①、继电器式；②、晶体管式；③、晶闸管式输入、输出电路均采用光电隔离形式，以便保护PLC内部电路不受伤害。

复习与思考题答案第一章1、PLC是可编程序逻辑控制器英文“Programmable Logical Controller ”的简称。

2、PLC的型号繁多，各种型号的PLC的功能不尽相同，但目前的PLC一般都具有下列功能：①条件控制；②定时控制；③计数控制；；④步进控制；⑤数据处理；。

⑥通信和联网；⑦对控制系统的监控；3、与工控机相比，PLC具有以下独特的特点：①通用性强；②接线简单；③编程容易；④抗干扰能力强、可靠性高；⑤容量大，体积小，重量轻，功耗少，成本低，维修方便4、PLC的硬件主要有六部分组成： CPU( 中央处理器 ) 、存储器、输入 / 输出（ I/O ）接口电路、电源、外设接口、输入 / 输出（ I/O ）扩展接口。

CPU 的主要功能有：接收输入信号并存入存储器，读出指令，执行指令并将结果输出，处理中断请求，准备下一条指令等。

存储器主要用来存放系统程序、用户程序和数据。

输入接口电路是将输入信号经过光电耦合并经RC电路滤波后才送入PLC内部放大器，采用光电耦合和RC滤波的措施后能有效地消除环境中杂散电磁波等造成的干扰；输出接口电路将PLC的内部电路与外部负载电路进行电气隔离；电源部分的作用是为PLC内部和外部提供工作电源。

5、PLC的输入、输出信号开关量、模拟量、数字量。

6、PLC的输出接口电路有三种形式：一种是继电器输出，一种是晶闸管输出，一种是晶体管输出。

7、PLC对电源的基本要求有：①能有效控制、消除电网电源带来的各种噪声；②不会因电源发生故障而导致其他部分产生故障；③能在较宽的电压波动范围内保持输出电压稳定；④电源本身的功耗应尽量能低，以降低整机的温升；⑤内部电源及PLC向外提供的电源与外部电源间应完全隔离；⑥有较强的自动保护功能。

8．PLC的系统程序有三种：①系统管理程序：由它决定系统的工作节拍，包括PLC运行管理（各种操作的时间分配安排）、存储空间管理（生成用户数据区）和系统自诊断管理（如电源、系统出错、程序语法等）。
