流发电机的整流器及整流原理
1 发电机整流器的作用：
交流发电机三相绕组输出的是三相交流电，整流器的作用是将定子绕组的三相交流电变为直流电输出，为蓄电池充电，同时为用电设备供电。
2 发电机整流器的结构：
采用6只硅整流二极管组成三相全波桥式整流电路，6只整流管分别压装（或焊装）在两块整流板上。如图所示：
二极管焊装入整流板 原理图 二极管压装入整流板
1－正整流板 2－负整流板 B－正极输出柱 E－搭钱
有两个整流板：称为正整流板负整流板。二极管压装或焊装在整流板上，二极管只有一个引脚，另一个引脚与整流板直接连接。若二极管的引线是二极管的阳极（正极），此整流板为正整流板；而负整流板上二极管的引脚为二极管的阴极（负极）。
在正整流板上有一个输出接线柱B（发电机的输出端）。 负整流板上直接搭铁。负整流板上一定和壳体相联接。
整流板的形状各异，有马蹄形、长方形、半圆形
三个定子线圈与整流板的连接原理如下图所示：
定子线圈与整流板的连接原理

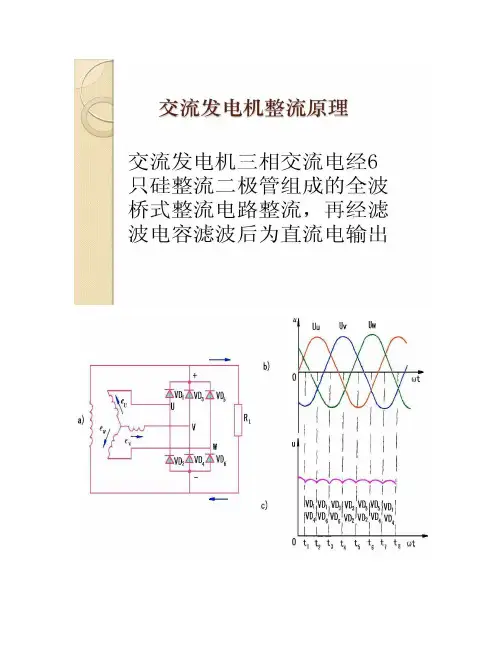

3 发电机整流原理：
二极管具有单项导电性,当给二极管加上正向电压时,二极管导通, 当给二极管加上反向电压时,二极管截止,二极管的导通原则如下:
正二极管 负二极管 当三只二极管负极端相连时，正极端电位最高者导通；
当三只二极管正极端相连时，负极端电位最低者导通。
理解电力电子技术中的整流桥电路原理
在理解电力电子技术中的整流桥电路原理之前，先让我们来了解一下电力电子技术的基本概念。电力电子技术是研究与应用电子技术在能量转换、电力传输和控制领域中的学科，它能将电力转换为不同形式的能量，并实现对电力的控制与调节。
整流桥电路是电力电子技术中最基本的电路之一，它用于将交流电转换为直流电。下面我们将详细介绍整流桥电路的原理及其工作过程。
一、整流桥电路的组成及原理
整流桥电路由四个二极管组成，它们按照特定的方式连接在一起，形成一个桥形结构，如图所示。
```
A B
+----|>|----+
| D1 |
+----|<|----+
C1 C2
A:正弦电压输入端
B:正弦电压输出端
C1和C2:二极管输出端 D1和D2:二极管元件
```
在整流桥电路中，交流输入电压（A端）经过四个二极管（D1、D2、D3、D4）的作用，最终得到相对稳定的直流输出电压（B端）。
整流桥电路的原理可以通过以下步骤来解释：
1. 正半波整流：当交流输入电压的正半周期时，二极管D1和D3正向导通，二极管D2和D4反向截止。此时，电流会从A端进入D1，通过C1输出到B端，实现对信号的整流。而D2和D4不会导通，不会影响电流输出。
2. 负半波整流：当交流输入电压的负半周期时，二极管D2和D4正向导通，二极管D1和D3反向截止。此时，电流会从A端进入D2，通过C2输出到B端，同样实现对信号的整流。而D1和D3则不会导通，不会影响电流输出。
通过交替的正半周期和负半周期的整流过程，整流桥电路可以将交流电转换为直流电，并输出到B端。需要注意的是，整流桥电路在输出电压的波形上会存在一定程度的脉动，因此需要进一步的滤波调节才能得到更为稳定的直流输出电压。
二、整流桥电路的应用领域
整流桥电路在实际应用中有着广泛的用途，主要包括： 1. 电源适配器：整流桥电路被广泛应用于电子设备的电源适配器中，将交流电转换为直流电，以满足电子设备对电能的需求。
汽车调节器工作原理
汽车调节器是一种用于调节和控制汽车电气系统工作的装置。它的工作原理是基于电压调节和稳定原理。
汽车调节器主要由三个部分组成：电源、调节电路和反馈电路。
首先，汽车电源通过电瓶提供电能，将直流电转化为交流电。这个电源会提供给整个车辆的电气系统，包括车内照明、点火系统、音响等。然而，电瓶的电压会有所波动，需要通过调节器来稳定输出电压。
调节电路是汽车调节器的核心部分。它会监测电瓶的电压，并根据需要进行调整。当电压过低时，调节电路会通过控制电阻和电流来提高电压。相反，当电压过高时，调节电路会降低电压输出。这样就保持了电压的稳定，使各个电器设备都能正常工作。
而反馈电路则是为了确保调节器能够及时感知到电压的变化并作出相应的调节。当调节电路输出电压过高或过低时，反馈电路会发出信号，让调节器进行调整。这种反馈机制可以使调节器的调节更加精确和稳定。
总体来说，汽车调节器的工作原理是通过电源、调节电路和反馈电路共同合作，监测和调整电压，以保证汽车电气系统的正常运行。它能够稳定输出电压，防止电器设备受到过高或过低的电压损害，提高汽车的可靠性和安全性。

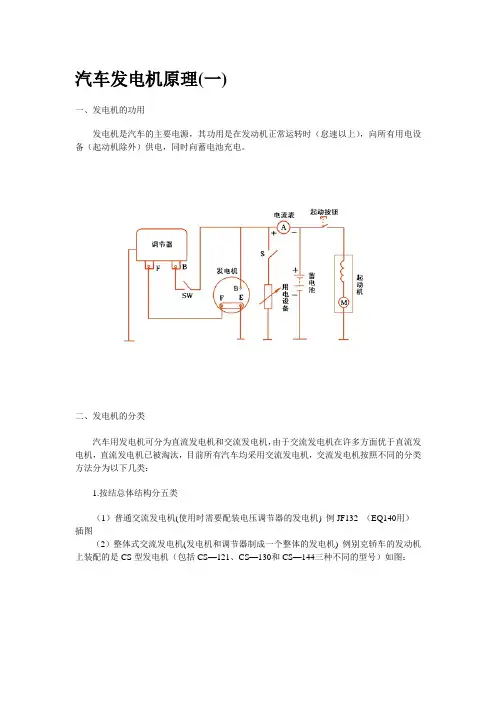

汽车发电机原理(一)
一、发电机的功用
发电机是汽车的主要电源，其功用是在发动机正常运转时（怠速以上），向所有用电设备（起动机除外）供电，同时向蓄电池充电。
二、发电机的分类
汽车用发电机可分为直流发电机和交流发电机，由于交流发电机在许多方面优于直流发电机，直流发电机已被淘汰，目前所有汽车均采用交流发电机，交流发电机按照不同的分类方法分为以下几类：
1.按结总体结构分五类
（1）普通交流发电机(使用时需要配装电压调节器的发电机) 例JF132 （EQ140用）
插图
（2）整体式交流发电机(发电机和调节器制成一个整体的发电机) 例别克轿车的发动机上装配的是CS型发电机（包括CS—121、CS—130和CS—144三种不同的型号）如图：
（3）带泵交流发电机(和汽车制动系统用真空助力泵安装在一起的发电机) 例JFZB292发电机。
（4）无刷交流发电机(不需要电刷的发电机) 例JFW1913
（5）永磁交流发电机(磁极为永磁铁制成的发电机)
2.按整流器结构分四类
（1）六管交流发电机 例JF1522（东风汽车用）
（2）八管交流发电机 例JFZ1542（天津夏利汽车用）
（3）九管交流发电机 例（日本日立、三凌、马自达汽车用）
（4）十一管交流发电机 例JFZ1913Z（奥迪、桑塔纳汽车用）
3.按磁场绕组搭铁形式两分类
（1）内搭铁型交流发电机 磁场绕组的一端（负极）直接搭铁（和壳体相联）
（2）外搭铁型交流发电机 磁场绕组的一端（负极）接入调节器，通过调节器后再搭铁。
三、交流发电机的型号
根据中华人民共和国汽车行业标准QC/T73-93《汽车电器设备产品型号编制方法》的规定，汽车交流发电机型号组成如下：
（插图无命名）
1. 产品代号
产品代号用中文字母表示，例：JF——普通交流发电机 JFZ——整体式（调节器内置）交流发电机 JFB——带泵的交流发电机 JFW——无刷交流发电机
