汽车交流发电机调节器与整流桥原理

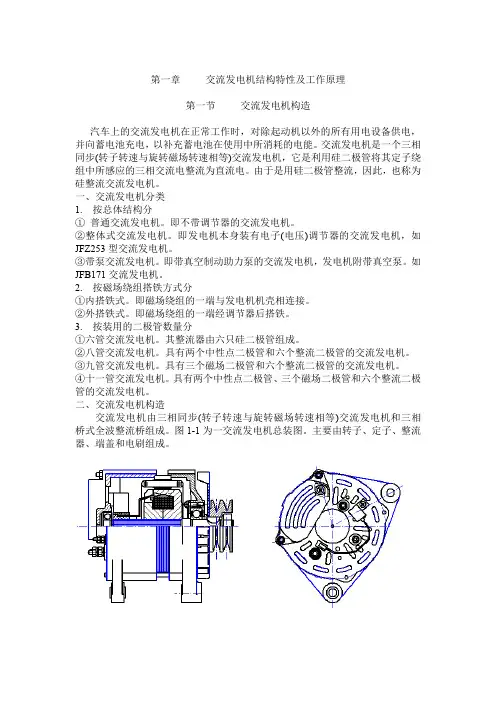

第一章交流发电机结构特性及工作原理第一节交流发电机构造汽车上的交流发电机在正常工作时，对除起动机以外的所有用电设备供电，并向蓄电池充电，以补充蓄电池在使用中所消耗的电能。

交流发电机是一个三相同步(转子转速与旋转磁场转速相等)交流发电机，它是利用硅二极管将其定子绕组中所感应的三相交流电整流为直流电。

由于是用硅二极管整流，因此，也称为硅整流交流发电机。

一、交流发电机分类1. 按总体结构分①普通交流发电机。

即不带调节器的交流发电机。

②整体式交流发电机。

即发电机本身装有电子(电压)调节器的交流发电机，如JFZ253型交流发电机。

③带泵交流发电机。

即带真空制动助力泵的交流发电机，发电机附带真空泵。

如JFB171交流发电机。

2. 按磁场绕组搭铁方式分①内搭铁式。

即磁场绕组的一端与发电机机壳相连接。

②外搭铁式。

即磁场绕组的一端经调节器后搭铁。

3. 按装用的二极管数量分①六管交流发电机。

其整流器由六只硅二极管组成。

②八管交流发电机。

具有两个中性点二极管和六个整流二极管的交流发电机。

③九管交流发电机。

具有三个磁场二极管和六个整流二极管的交流发电机。

④十一管交流发电机。

具有两个中性点二极管、三个磁场二极管和六个整流二极管的交流发电机。

二、交流发电机构造交流发电机由三相同步(转子转速与旋转磁场转速相等)交流发电机和三相桥式全波整流桥组成。

图1-1为一交流发电机总装图。

主要由转子、定子、整流器、端盖和电刷组成。

图1-1①转子是电机的旋转磁场，转子轴上压装着六个鸟嘴形磁极的两块爪极，爪极如图a所示，两块爪极的空腔内装有绕着磁场绕组线圈架，磁场绕组的两根引出线分别焊在与轴绝缘的两个滑环(集电环)上，两个电刷通过滑环将直流电源引进磁场绕组产生轴向磁通，使得一块爪极为N极，另一块爪极为S 极，从而形成6对相互交错的磁极。

图a②定子是输出交流电源的主体，由相互绝缘且内圆带有下线槽的环状硅钢片叠成铁芯和产生三相感应电动势的定子绕组组成。

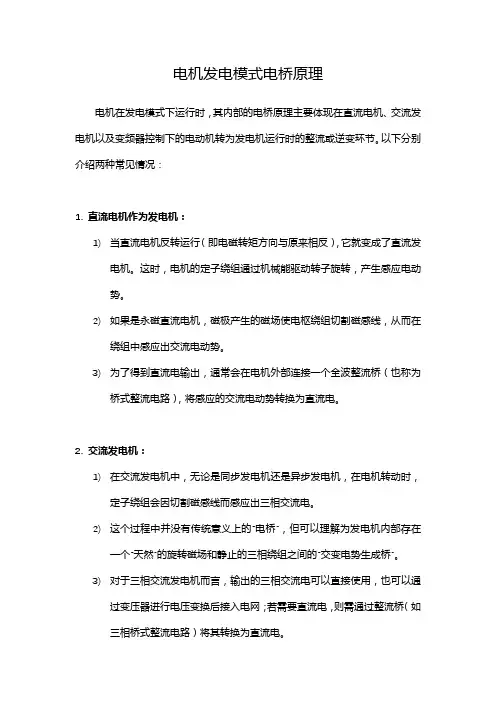

电机发电模式电桥原理
电机在发电模式下运行时，其内部的电桥原理主要体现在直流电机、交流发电机以及变频器控制下的电动机转为发电机运行时的整流或逆变环节。

以下分别介绍两种常见情况：
1. 直流电机作为发电机：
1)当直流电机反转运行（即电磁转矩方向与原来相反），它就变成了直流发
电机。

这时，电机的定子绕组通过机械能驱动转子旋转，产生感应电动
势。

2)如果是永磁直流电机，磁极产生的磁场使电枢绕组切割磁感线，从而在
绕组中感应出交流电动势。

3)为了得到直流电输出，通常会在电机外部连接一个全波整流桥（也称为
桥式整流电路），将感应的交流电动势转换为直流电。

2. 交流发电机：
1)在交流发电机中，无论是同步发电机还是异步发电机，在电机转动时，
定子绕组会因切割磁感线而感应出三相交流电。

2)这个过程中并没有传统意义上的“电桥”，但可以理解为发电机内部存在
一个“天然”的旋转磁场和静止的三相绕组之间的“交变电势生成桥”。

3)对于三相交流发电机而言，输出的三相交流电可以直接使用，也可以通
过变压器进行电压变换后接入电网；若需要直流电，则需通过整流桥（如
三相桥式整流电路）将其转换为直流电。

3. 变频器控制下的电动机转为发电机：
在变频器调速系统中，当电动机因为负载原因变成发电机（例如：制动过程中的再生能量回馈），其发出的三相交流电首先经过内置的逆变器部分，逆变器此时起到整流的作用，将交流电转换成直流电，再通过直流母线流向变频器的直流侧，实现能量回馈到电源或者储能设备。

总结来说，电机在发电模式下，涉及到的“电桥”主要是用于将电机产生的交流电转换成所需形式的电力元件（如整流桥或逆变器）。

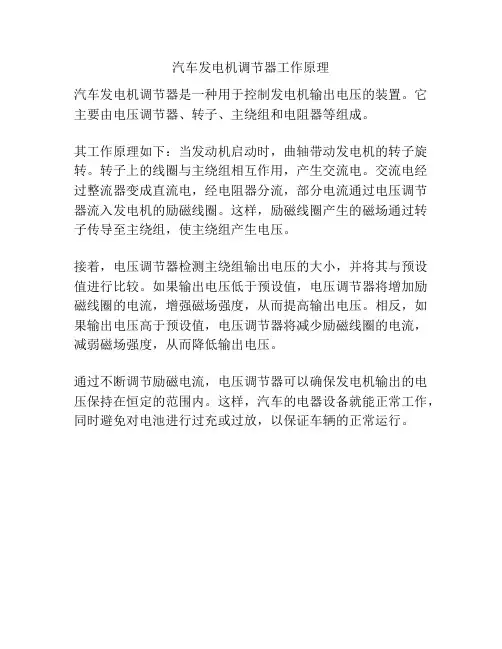

汽车发电机调节器工作原理
汽车发电机调节器是一种用于控制发电机输出电压的装置。

它主要由电压调节器、转子、主绕组和电阻器等组成。

其工作原理如下：当发动机启动时，曲轴带动发电机的转子旋转。

转子上的线圈与主绕组相互作用，产生交流电。

交流电经过整流器变成直流电，经电阻器分流，部分电流通过电压调节器流入发电机的励磁线圈。

这样，励磁线圈产生的磁场通过转子传导至主绕组，使主绕组产生电压。

接着，电压调节器检测主绕组输出电压的大小，并将其与预设值进行比较。

如果输出电压低于预设值，电压调节器将增加励磁线圈的电流，增强磁场强度，从而提高输出电压。

相反，如果输出电压高于预设值，电压调节器将减少励磁线圈的电流，减弱磁场强度，从而降低输出电压。

通过不断调节励磁电流，电压调节器可以确保发电机输出的电压保持在恒定的范围内。

这样，汽车的电器设备就能正常工作，同时避免对电池进行过充或过放，以保证车辆的正常运行。

汽车发电机调节器发电机调节器起什么作用，对与五根线的电子调节器，它的的那五根线分别是什么线，它的工作原理是怎么走的；如和判断它的好坏。

调节器顾名思义就是调节发电机发电量的，由于汽车发动机转速不是一定的，而发电机是由发动机带动的，为了使发电机发出的电稳定在14.0v左右，就需要调节发电机内部磁场电流大小，转速低时调节的电流就大，转速高时调节的电流就小，这样发电机就可以稳压输出。

5根线的调节器，有1根是调节器的电源B，受点火开关控制也相当于监视发电机发电大小的感应线，他的电压高调节器出来的电流就小，反之。

第2根是搭铁线E，这是最基本的。

用电器嘛肯定得有火线和搭铁线。

第3根是中性点N，他和发电机上中性点接线柱相连，它在发电机正常工作时电压为发电电压的一半，作用是控制充电指示灯的。

第4根是充电指示灯线L，充电指示灯一头是从点火开关开了，从仪表电源送进去，然后接到这跟线上，它通过调节器内部搭铁，充电指示灯就亮了；发开电以后中性点有电控制使调节器L上的电压升高，充电指示灯两端电位相差不多灯就灭了。

第5根是磁场F，它也和发电机相连，就是这跟线使发电机有了磁场电流，可以发电。

判断调节器的好坏，办法1，发电机不发电，用试灯量磁场端没电，调节器F也没电，但B 有电，E搭铁正常，那就是调节器坏了，跟换。

办法2，发电机发电量太大超过15.0v甚至更高那一般也是调节器坏了，跟换。

汽车发电机调节器对电瓶的影响长城炫丽汽车，两万公里，一年半！停了一天两晚上之后，打火亏电，电瓶观察孔成黑色（上月检查还是绿色）。

换另一电瓶后开至修理店用万用表量输入电压达到19.2，量了三分钟后都是此显示，半小时后开至4S店后熄火，再检查时电压显示正常（13.9）。

4S店解释说不可能是调节器的故障：1，电瓶没有喷液.没有鼓胀.烧流现象。

2，汽车其他电器使用良好，没有电压过高的痕迹，（比如烧保险，小灯，大灯，音响）。

我的旧电池充了3小时候已经换上使用两天了，再开到第一家再量也是正常的（13.9）各位大侠给我一点意见吧！到底是第一家修理铺子在用万用表的时候没有调好表量了个19.2还是这个调节器的故障时好时坏呢？我也不敢再换电瓶怕再烧坏该怎么办1、怠速量测量为19.2V，正常电压应该约14.5V，明显你的调节器的功率管被烧短路；另外停了一天两晚上之后，打火亏电，也正是调机器功率管短路造成漏电流偏大，电瓶放置长时间才会有亏电。

汽车发电机的工作原理
汽车发电机是一种电力装置，通过将机械能转化为电能，为汽车提供电力供应。

其工作原理如下：
1. 动力来源：汽车发电机通常由发动机驱动，利用发动机的机械能提供动力。

2. 磁场产生：发电机内部有一个转子，转子上有一组电磁线圈，称为励磁线圈或旋转励磁。

当发动机带动转子旋转时，励磁线圈产生电流，产生磁场。

3. 磁场感应：发电机中还有一个固定的线圈，称为绕组或定子。

当转子旋转时，磁场会随之改变，这种磁场的变化在绕组中感应出电压。

根据法拉第电磁感应原理，当磁场穿过绕组时，会在绕组两端产生电压。

4. 交流电产生：汽车的发电机一般是交流发电机。

绕组中感应出来的电压是交流电，其频率与转子的转速相关。

通过控制发动机的转速，可以调节发电机输出的电压和频率。

5. 整流和稳压：由于汽车常用的电为直流电，所以需要对发电机输出的交流电进行整流，将其转换成直流电。

同时，为了保持恒定的电压，还需要进行稳压处理。

6. 电力供应：经过整流和稳压处理后，发电机产生的直流电用于为汽车供电。

发电机提供的电力主要用于充电电池、驱动车辆的电子设备以及点火系统等。

总之，汽车发电机通过机械能转化为电能，利用电磁感应原理产生交流电，经过整流和稳压处理后，输出高质量的直流电，为汽车提供稳定的电力供应。

题目第二章发电机好好学习天天向上，每天进步一点点，做终生汽车维修人！Contents Page目录页发电机9.交流发电机的分类（1）按结构分类1）外装电压调节器式交流发电机在载货汽车和大型客车上应用较普遍,如东风EQ1090型载货汽车使用的JF132型交流发电机,解放CA1O91型载货汽车使用的JF1522A型交流发电机等。

2）整体式交流发电机（内装电压调节器式）内装电压调节器式交流发电机多用于轿车,如一汽奥迪、上海桑塔纳等轿车用JFZ1913Z型交流发电机。

3）带泵交流发电机带泵交流发电机多用于柴油车,在发电机后端带有真空制动助力泵,如图2-1所示交流发电机。

（3）按装用的二极管数量分类1）6管交流发电机其整流器由6只硅二极管组成,这种型式应用最为广泛,如东风EQ1090车使用的JF132型、解放CA1O91型车使用的JF1522A、JF152D型交流发电机等。

2）8管交流发电机指具有两个中性点二极管的交流发电机,其整流器总成共有8只二极管,如天津夏利TJ71OO，微型轿车所用的JFZ1542型交流发电机。

3）9管交流发电机指具有三个励磁二极管的交流发电机,其整流器总成共有9只二极管,如北京BJ1022型轻型载货车用的JFZ141型交流发电机。

4）11管交流发电机指具有中性点二极管和励磁二极管的交流发电机,其整流器总成共有11只二极管。

如东风EQ1118载货车用JFW2621型发电机、桑塔纳轿车所用的JFZ1913Z型交流发电机。

5）大众辉腾12管水冷交流发电机，恒定输出190A的电流。

短期峰值输出可达300A。

发电机包含被一个转子绕组激励的6个定子绕组如图2-3、2-4所示。

11.定子总成结构定子总成也称电枢,是由铁芯和三相绕组组成,它的作用是产生和输出三相交流电。

定子槽内置三相对称绕组,每相绕组匝数相等,彼此相差120°相位角度。

三相绕组的一端共同连接在一起,形成发电机的中性点。

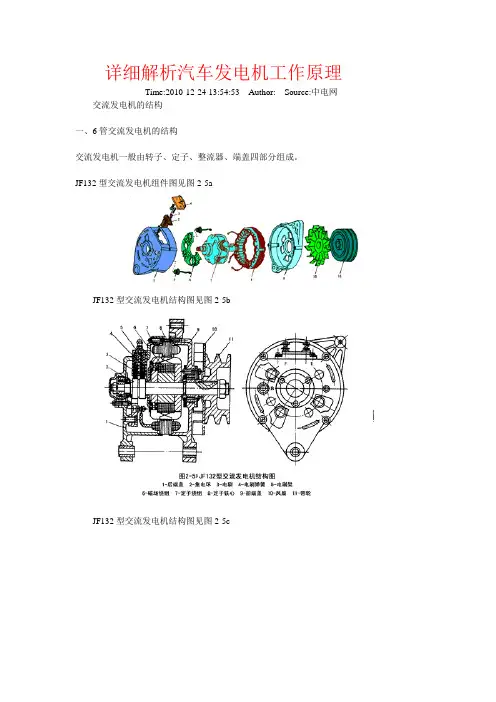

详细解析汽车发电机工作原理Time:2010-12-24 13:54:53 Author: Source:中电网交流发电机的结构一、6管交流发电机的结构交流发电机一般由转子、定子、整流器、端盖四部分组成。

JF132型交流发电机组件图见图2-5aJF132型交流发电机结构图见图2-5bJF132型交流发电机结构图见图2-5c（一）转子转子的功用是产生旋转磁场。

转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，见图2-6转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组(转子线圈)和磁轭。

集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。

当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。

当转子转动时，就形成了旋转的磁场。

交流发电机的磁路为：磁轭→N极→转子与定子之间的气隙→定子→定子与转子间的气隙→S极→磁轭。

见图2-7。

（二）定子定子的功用是产生交流电。

定子由定子铁心和定子绕组成。

见图2-8A定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。

定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。

三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。

1．每个线圈的两个有效边之间的距离应和一个磁极占据的空间距离相等。

2．每相绕组相邻线圈始边之间的距离应和一对磁极占据的距离相等或成倍数。

3．三相绕组的始边应相互间隔2π+120o电角度（一对磁极占有的空间为360o电角度）例：国产JF13系列交流发电机三相绕组绕制见图2-8B结构参数如下：磁极对数p6对定子槽数z36槽定子绕组相数m3相每个线圈匝数N13匝绕组联结方法Y型联结在国产JF13系列交流发电机中，一对磁极占6个槽的空间位置（每槽60o电角度），一个磁极占3个槽的空间位置，所以每个线圈两条有效边的位置间隔是3个槽，每相绕组相邻线圈始边之间的距离6个槽，三相绕组的始边的相互间隔可以是2个槽，8个槽，14个槽等。

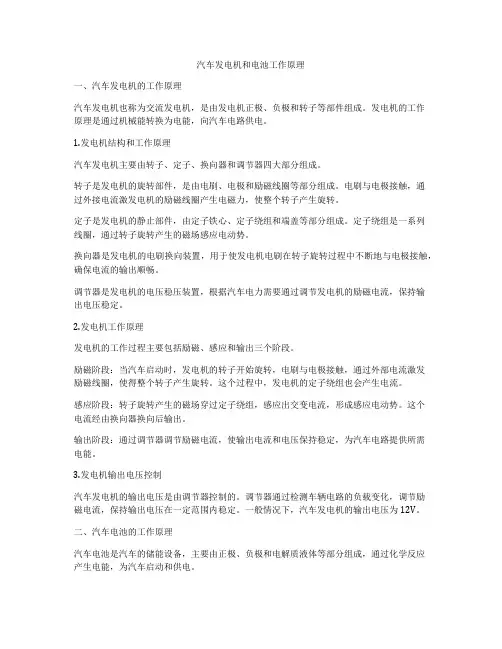

汽车发电机和电池工作原理一、汽车发电机的工作原理汽车发电机也称为交流发电机，是由发电机正极、负极和转子等部件组成。

发电机的工作原理是通过机械能转换为电能，向汽车电路供电。

1.发电机结构和工作原理汽车发电机主要由转子、定子、换向器和调节器四大部分组成。

转子是发电机的旋转部件，是由电刷、电极和励磁线圈等部分组成。

电刷与电极接触，通过外接电流激发电机的励磁线圈产生电磁力，使整个转子产生旋转。

定子是发电机的静止部件，由定子铁心、定子绕组和端盖等部分组成。

定子绕组是一系列线圈，通过转子旋转产生的磁场感应电动势。

换向器是发电机的电刷换向装置，用于使发电机电刷在转子旋转过程中不断地与电极接触，确保电流的输出顺畅。

调节器是发电机的电压稳压装置，根据汽车电力需要通过调节发电机的励磁电流，保持输出电压稳定。

2.发电机工作原理发电机的工作过程主要包括励磁、感应和输出三个阶段。

励磁阶段：当汽车启动时，发电机的转子开始旋转，电刷与电极接触，通过外部电流激发励磁线圈，使得整个转子产生旋转。

这个过程中，发电机的定子绕组也会产生电流。

感应阶段：转子旋转产生的磁场穿过定子绕组，感应出交变电流，形成感应电动势。

这个电流经由换向器换向后输出。

输出阶段：通过调节器调节励磁电流，使输出电流和电压保持稳定，为汽车电路提供所需电能。

3.发电机输出电压控制汽车发电机的输出电压是由调节器控制的。

调节器通过检测车辆电路的负载变化，调节励磁电流，保持输出电压在一定范围内稳定。

一般情况下，汽车发电机的输出电压为12V。

二、汽车电池的工作原理汽车电池是汽车的储能设备，主要由正极、负极和电解质液体等部分组成，通过化学反应产生电能，为汽车启动和供电。

1.电池结构和工作原理普通汽车电池由六个电池单元组成，每个单元有2V的电压，六个单元组合在一起为12V的电压输出。

电池的正极是由过氧化铅和铅蓄电池极板组成，负极是由铅和铅蓄电极板组成。

两极之间的电解质液体是硫酸水溶液。

无刷发电机总成详解一、无刷发电机的结构和原理1、交流发电机简介汽车用的发电机是三相交流发电机。

原理是通过旋转磁场把机械能转变成电能。

再通过二极管整流后输出的直流电来供汽车上电器设备用电并对蓄电池充电。

2、交流发电机的分类•按发电机是否带有调节器可分为整体式交流发电机（内置调节器）与交流发电机（外置调节器）。

•发电机磁场线圈输出端在发电机内部搭铁，称为内搭铁式发电机；磁场线圈输出端通过发电机调节器在发电机外部搭铁的，叫外搭铁式发电机。

•分为有刷发电机与无刷发电机。

•按是否带有真空泵可分为带泵交流发电机与非带泵交流发电机。

•按磁场方式分：电磁发电机和永磁发电机。

按电机整流组件二及管的个数，可分为6管、8管、9管及11管交流发电机等。

8管发电机在中性点增加了两个二极管，使三相绕组的三次谐波在中性点叠加，经整流后可将发电机的输出功率提高10%-15%。

9管发电机增加了三个功率较小的激磁管，可用充电指示灯来表示发电机的工作情况，省去了结构相对复杂的继电器。

11管发电机增加了两个中性点二极管，三个激磁二极管3A—5A。

3、交流发电机的结构由皮带轮、风叶、前端盖总成、转子总成、内定子线圈、外定子线圈、后端盖总成、硅整流桥、调节器、真空泵总成。

⑴无刷发电机，能够适应灰尘、潮湿的恶劣环境。

其优点如下：无刷发电机是把励磁线圈固定在电机后端盖上，不随着转子转动。

与有刷发电机相比，省去了电刷、集电环等易损件，不会因灰尘、电刷的损擦失圆，引起的打火花、接触不良、引起不发电。

无刷电机具有可靠性好，使用寿命长的特点。

⑵有刷发电机易引起的故障主要如下：•转子绕组引线至集电环间捆绑固定不好或绕组内圈与磁轭处松动，在高速工作时由于离心力、振动而甩断导线。

•绕组引线与集电环焊接处因焊接质量和其它原因脱焊，集电环与转子轴间配合松动，引起的断线。

•电刷自然磨损或松动；电刷弹簧卡死、折断；集电环烧蚀或失圆，造成激磁电流减少或不能通过，以致转子磁场不能正常建立。

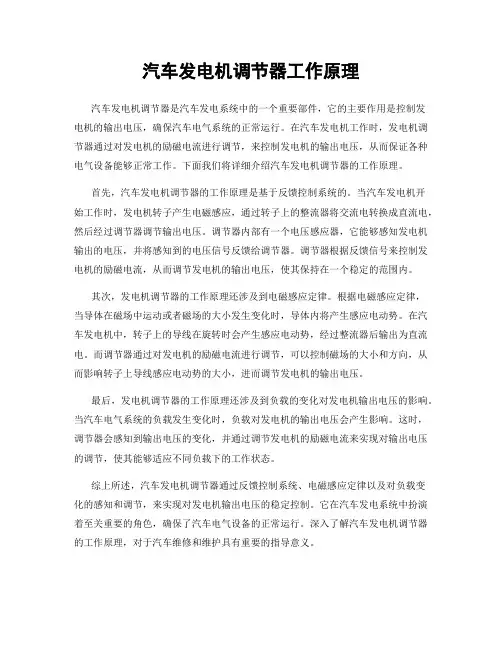

汽车发电机调节器工作原理汽车发电机调节器是汽车发电系统中的一个重要部件，它的主要作用是控制发电机的输出电压，确保汽车电气系统的正常运行。

在汽车发电机工作时，发电机调节器通过对发电机的励磁电流进行调节，来控制发电机的输出电压，从而保证各种电气设备能够正常工作。

下面我们将详细介绍汽车发电机调节器的工作原理。

首先，汽车发电机调节器的工作原理是基于反馈控制系统的。

当汽车发电机开始工作时，发电机转子产生电磁感应，通过转子上的整流器将交流电转换成直流电，然后经过调节器调节输出电压。

调节器内部有一个电压感应器，它能够感知发电机输出的电压，并将感知到的电压信号反馈给调节器。

调节器根据反馈信号来控制发电机的励磁电流，从而调节发电机的输出电压，使其保持在一个稳定的范围内。

其次，发电机调节器的工作原理还涉及到电磁感应定律。

根据电磁感应定律，当导体在磁场中运动或者磁场的大小发生变化时，导体内将产生感应电动势。

在汽车发电机中，转子上的导线在旋转时会产生感应电动势，经过整流器后输出为直流电。

而调节器通过对发电机的励磁电流进行调节，可以控制磁场的大小和方向，从而影响转子上导线感应电动势的大小，进而调节发电机的输出电压。

最后，发电机调节器的工作原理还涉及到负载的变化对发电机输出电压的影响。

当汽车电气系统的负载发生变化时，负载对发电机的输出电压会产生影响。

这时，调节器会感知到输出电压的变化，并通过调节发电机的励磁电流来实现对输出电压的调节，使其能够适应不同负载下的工作状态。

综上所述，汽车发电机调节器通过反馈控制系统、电磁感应定律以及对负载变化的感知和调节，来实现对发电机输出电压的稳定控制。

它在汽车发电系统中扮演着至关重要的角色，确保了汽车电气设备的正常运行。

深入了解汽车发电机调节器的工作原理，对于汽车维修和维护具有重要的指导意义。

整体式交流发电机工作原理、结构及主要零部件的功能简介一、概述发电机是汽车的主要电源，其功用是在发动机正常运转时，向除启动机外的所有用电设备供电，同时给蓄电池充电，汽车用发电机可分为直流发电机和交流发电机，由于交流发电机的性能在许多方面优于直流发电机，直流发电机已被淘汰。

目前汽车采用三相交流发电机，内部带有二极管整流电路，将交流电整流为直流电，所以，汽车交流发电机输出的是直流电。

交流发电机必须配装电压调节器，电压调节器对发电机的输出电压进行控制，使其保持基本恒定，以满足汽车用电器的需求。

二、交流发电机的分类一、交流发电机的分类1.按总体结构分（1）普通交流发电机。

这种发电机即无特殊装置，也无特殊功能特点，使用时需要配装电压调节器。

（2）整体式交流发电机，发电机和调节器制成一个整体的发电机。

（3）带泵的交流发电机。

发电机和汽车制动系统用真空助力泵安装在一起的发电机。

（4）无刷交流发电机，不需要电刷的发电机。

（5）永磁交流发电机，转子磁极为永磁铁制成的发电机我们的产品主要以整体式交流发电机、带泵交流发电机为主。

2、按输出电压分为14V和28V两大类3、按发电机的输出电流分有很多种，我们的产品主要有25A、35A、55A、70A、75A、80A、90A、100A、110A、120A、140A、150A等。

三、交流发电机的型号根据中华人民共和国汽车行业标准QC/T73-93《汽车电器设备产品型号编制方法》的规定，汽车交流发电机型号组成如下：1. 产品代号产品代号用中文字母表示，例：JF——普通交流发电机JFZ——整体式（内置调节器）交流发电机JFB——带泵的交流发电机JFW——无刷交流发电机2. 电压等级代号电压等级代号用一位阿拉伯数字表示，例：1表示12V系统，2表示24V系统，6表示6V系统。

3. 变形代号变形代号现在主要为各生产厂根据自己的情况进行编排，没有固定的代号。

例：JFZ2972为28V整体式交流发电机JFZB1990为14V整体式带泵交流发电机四、整体交流发电机的工作原理1. 工作原理当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N极和S极。

汽车发电机整流电路
汽车发电机整流电路是汽车电气系统中至关重要的一部分，它的作用是将发电机产生的交流电转换为直流电，以满足汽车电器设备的供电需求。

整流电路由整流器、稳压器和滤波器三个部分组成。

整流器是将交流电转换为直流电的核心部件，它包括多个二极管组成的整流桥，将交流电转换为单向的直流电。

稳压器的作用是保持电压稳定，避免电压波动对汽车电器设备的损害。

滤波器则是将直流电中的波动和杂散信号滤除，使电器设备得到稳定的电流供应。

整流电路中还涉及到电池的充电问题。

在发动机启动后，发电机通过整流电路向电池充电，维持电池的电量，以保证电器设备的正常工作。

当发电机输出电压高于电池电压时，电池便处于充电状态，反之则处于放电状态。

整流电路的故障会导致汽车电器设备无法正常工作，因此需要及时检测和维修。

常见的故障包括整流桥和二极管的损坏、稳压器失效、滤波电容失效等等。

对于整流电路的故障，需要专业的技术人员进行诊断和维修。

- 1 -。

大众发电机调节器调原理
发电机调节器是一种用于控制和调节发电机输出电压的装置。

它在发电机中起
着一个关键的作用，确保输出电压稳定，并满足负载的要求。

下面我将介绍大众发电机调节器的调节原理。

大众发电机调节器采用了电子调节方式，主要由调节器电路和感应调压器组成。

调节器电路是控制发电机输出电压的核心部件，它根据发电机输出电压的变化情况，通过对励磁电流的调节，来保持输出电压的稳定性。

当发电机的负载变化或其他因素导致输出电压偏离设定值时，调节器电路会感
知到这一变化，并发送控制信号给感应调压器。

感应调压器根据接收到的控制信号，调整发电机的励磁电流。

通过增大或减小励磁电流，感应调压器能够控制发电机内部的磁场强度，从而调整输出电压。

大众发电机调节器的工作原理基于负反馈控制系统。

通过不断感知和比较输出
电压与设定值之间的差异，调节器电路能够自动调整电压，使其保持在设定范围内。

这种负反馈机制能够提供稳定性和精确性，确保发电机输出的电压始终符合要求。

在运行过程中，大众发电机调节器还具有保护功能。

它能够监测发电机的工作
状态，一旦发现异常情况，如过载或短路等，调节器会立即发出警报信号，并采取措施防止设备受损。

总之，大众发电机调节器通过电子调节方式，利用调节器电路和感应调压器实
现对发电机输出电压的调控。

它采用负反馈控制系统，确保输出电压稳定和精确，并具备保护功能，保证发电机的安全和可靠性。

发电机整流器的整流原理
发电机整流器是一种将交流电转换为直流电的装置。

其主要原理是利用电子器件的导通与断开特性，对交流电进行按照方向进行切割，使得输出的电流只有一个方向。

具体来说，发电机整流器一般采用半导体二极管作为整流元件。

当发电机输出交流电时，由于交流电的正负半周期交替变化，加上二极管的导通特性，只有当交流电电压大于二极管的导通电压时，二极管才会导通。

在导通时，二极管会将电流传递至输出端，形成一个方向相同的电流输出。

而当交流电电压小于二极管的导通电压时，二极管会处于截止状态，电流无法通过，实现了对交流电的“切割”。

这样，经过整流器处理的电流就变成了一个方向相同的直流电流，可以对一些需要直流电源的设备进行供电。

通过控制整流元件的导通与断开时间，可以实现不同的整流效果，如全波整流、半波整流等。

整流器能够对交流电进行有效的转换，提供了给各种设备供电的方便与稳定性。
