2021中考物理专题突破：动态电路多开关型

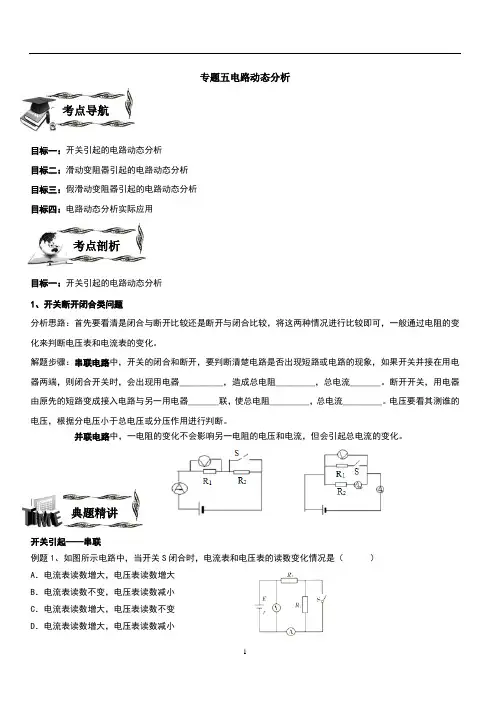

专题五电路动态分析考点导航目标一：开关引起的电路动态分析目标二：滑动变阻器引起的电路动态分析目标三：假滑动变阻器引起的电路动态分析目标四：电路动态分析实际应用考点剖析目标一：开关引起的电路动态分析1、开关断开闭合类问题分析思路：首先要看清是闭合与断开比较还是断开与闭合比较，将这两种情况进行比较即可，一般通过电阻的变化来判断电压表和电流表的变化。

解题步骤：串联电路中，开关的闭合和断开，要判断清楚电路是否出现短路或电路的现象，如果开关并接在用电器两端，则闭合开关时，会出现用电器__________，造成总电阻_________，总电流_______。

断开开关，用电器由原先的短路变成接入电路与另一用电器_______联，使总电阻_________，总电流_________。

电压要看其测谁的电压，根据分电压小于总电压或分压作用进行判断。

并联电路中，一电阻的变化不会影响另一电阻的电压和电流，但会引起总电流的变化。

典题精讲开关引起——串联例题1、如图所示电路中，当开关S闭合时，电流表和电压表的读数变化情况是（）A．电流表读数增大，电压表读数增大B．电流表读数不变，电压表读数减小C．电流表读数增大，电压表读数不变D．电流表读数增大，电压表读数减小例2、如图所示的电路中，当开关S 闭合后（）A．电压表的示数不变，电流表的示数变大B．电压表的示数变大，电流表的示数不变C．电压表和电流表的示数都变大D．电压表和电流表的示数都变小例3、如图所示的电路中，R1，R2 均为定值电阻，电源电压不变，闭合开关S1.S2，两电表均有示数，若断开开关.S2，则A、电流表的示数变大，电压表的示数变小B、电流表的示数变小，电压表的示数变大C、电流表和电压表的示数都变大D、电流变与电压表的示数都变小真题1、如图所示的电路中，电源电压保持不变，当开关由闭合到断开时（）A．电流表的示数变小，电压表的示数不变B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数变小D．电流表的示数变小，电压表的示数变大真题2、在如图所示的电路图中，当开关K闭合时（）A．整个电路发生短路B.电流表示数变小C.电流表示数不变化D.电流表示数变大真题3、如图所示的电路中，电源电压保持一定．当开关S 由断开到闭合的过程中，（）A．.电压表的示数变大，电流表的示数变小B．.电压表的示数变大，电流表的示数变大C．.电压表的示数变小，电流表的示数变小．D．电压表的示数变小，电流表的示数变大真题精练典题精练开关引起——并联例题1、小林连接了一个电路，如图，电源电压保持不变．闭合开关后，灯L1和L2都正常发光．此时断开开关S，则（）A．电压表变小电流表变小 B．电压表不变电流表不变C．电压表不变电流表变小 D．电压表变小电流表变大例2、如图所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是（）A．电压表、电流表的示数均变小B．电压表、电流表的示数均变大C．电压表的示数不变，电流表的示数变大D．电压表的示数变大，电流表的示数不变例3、在如图所示的电路中，电源电压不变。

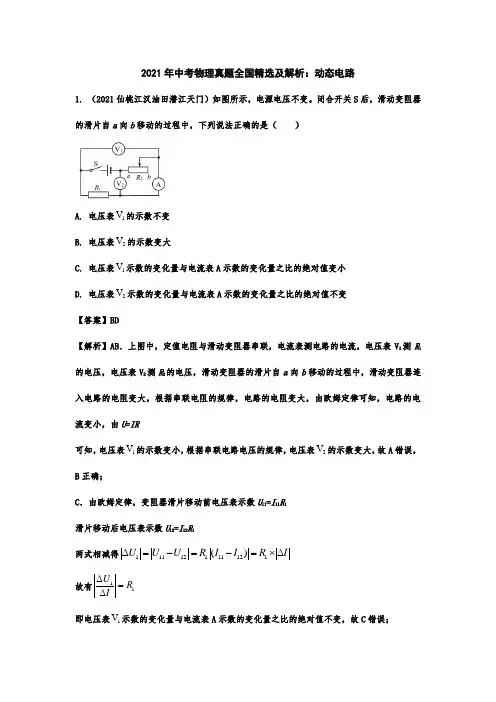

2021年中考物理真题全国精选及解析：动态电路1. （2021仙桃江汉油田潜江天门）如图所示，电源电压不变。

闭合开关S 后，滑动变阻器的滑片自a 向b 移动的过程中，下列说法正确的是（ ）A. 电压表1V 的示数不变B. 电压表2V 的示数变大C. 电压表1V 示数的变化量与电流表A 示数的变化量之比的绝对值变小D. 电压表2V 示数的变化量与电流表A 示数的变化量之比的绝对值不变【答案】BD【解析】AB ．上图中，定值电阻与滑动变阻器串联，电流表测电路的电流，电压表V 1测R 1的电压，电压表V 2测R 2的电压，滑动变阻器的滑片自a 向b 移动的过程中，滑动变阻器连入电路的电阻变大，根据串联电阻的规律，电路的电阻变大，由欧姆定律可知，电路的电流变小，由U =IR可知，电压表1V 的示数变小，根据串联电路电压的规律，电压表2V 的示数变大，故A 错误，B 正确；C ．由欧姆定律，变阻器滑片移动前电压表示数U 11=I 11R 1滑片移动后电压表示数U 12=I 12R 1 两式相减得11112111121Δ()ΔU U U R I I R I =-=-=⨯ 故有11ΔΔU R I= 即电压表1V 示数的变化量与电流表A 示数的变化量之比的绝对值不变，故C 错误；D ．串联电路中用电器两端的电压和等于电源两端的电压（保持不变），故电压表1V 示数的变化量的绝对值等于电压表2V 示数的变化量的绝对值，结合选项C 可知，电压表2V 示数的变化量与电流表A 示数的变化量之比的绝对值不变，故D 正确。

2. （2021长沙）抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数。

甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次。

闭合开关，当力敏电阻上的压力变大时，下列说法正确的是（ ）A. 力敏电阻的阻值变小B. 电路中的电流变小C. 电压表的示数变小D. 电路中的总功率变小，计数器自动计数一次【答案】AC3．（2021黔东南）如图6所示，电源电压恒为4.5V ，电流表的量程为“0~0.6A ”，电压表的量程为“0~3V ”,灯泡L 标有“2.5V 1.25W ”字样(设灯丝电阻不变)，滑动变阻器R 的规格为“20Ω 1A ”。

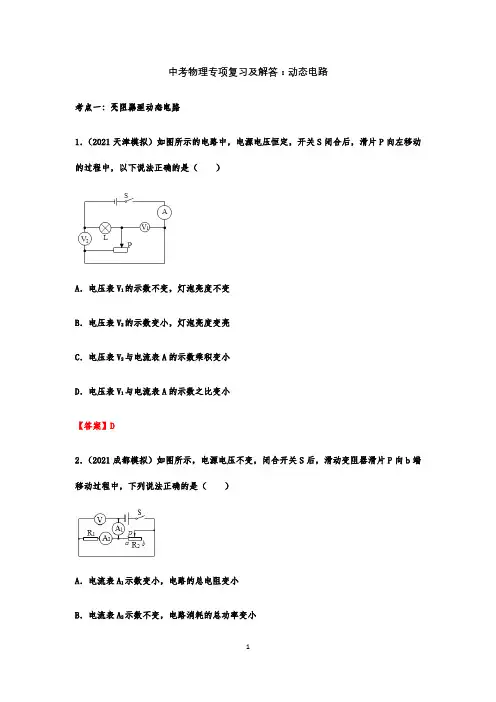

中考物理专项复习及解答：动态电路考点一：变阻器型动态电路1．（2021天津模拟）如图所示的电路中，电源电压恒定，开关S闭合后，滑片P向左移动的过程中，以下说法正确的是（）A．电压表V1的示数不变，灯泡亮度不变B．电压表V2的示数变小，灯泡亮度变亮C．电压表V2与电流表A的示数乘积变小D．电压表V1与电流表A的示数之比变小【答案】D2．（2021成都模拟）如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片P向b端移动过程中，下列说法正确的是（）A．电流表A1示数变小，电路的总电阻变小B．电流表A2示数不变，电路消耗的总功率变小C ．电压表V 示数变小，R 1与R 2两端的电压之比变小D ．电压表V 示数不变，电压表V 的示数与电流表A 2的示数比值变大【答案】B3. （2021贵州模拟）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片．在移动滑片的过程中，则( )A. 电流表示数变小，电压表示数不变B. 电流表示数变大，电压表示数不变C. 电流表示数变小，电压表示数变小D. 电压表示数与电流表示数的比值不变【答案】 B 【解析】由题图可知闭合开关后电路为滑动变阻器R 和定值电阻R 1组成的并联电路，电流表测量滑动变阻器所在支路的电流，电压表测电源电压，电源电压保持不变，故电压表示数不变，C 错误；当向左移动滑动变阻器的滑片时，滑动变阻器接入电路的电阻减小，而电压表示数不变，则由欧姆定律I ＝U R可知滑动变阻器所在支路的电流变大，即电流表示数变大，A 错误、B 正确；电压表示数与电流表示数的比值等于滑动变阻器接入电路的阻值，故比值变小，D 错误．故选B. 4．（2021泰安模拟）如图所示的电路中，电源两端电压保持不变，R 1为定值电阻。

开关S 闭合后，在滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大【答案】A。

备战2021年中考物理电学典型专题各个击破专题8 动态电路分析********************************************************************题型一 滑片移动引起的动态电路分析 一、串联电路 （1）逻辑思路：注意：“先定后动”意思是先分析定值电阻的相关物理量的变化情况，在分析变化电阻的相关物理量的变化情况。

（2）电路图（3注意：①串联电路中也可依据串联分压原理，进行相关问题的分析与判断；②变化电阻消耗的电功率判断，属于不等式的极值问题，应通过不等式方式进行判断，方法如下：局部③对于定R IU=∆∆的理解，如图所示：分析电路图可知，定值电阻两端电压增量（减量）等于变化电阻两端电压减量（增量），因为对于求解变化电阻两端电压变化量与电流变化量之比IU∆∆的问题，将变化电阻两端电压变化量等效于定值电阻两端电压变化量，因此得到定R IU=∆∆。

为什么变R IU≠∆∆。

在动态电路中，变化电阻或含有变化电阻的电路部分中，电压、电流和电阻均发生变化，不能只能直接用电压变化量与电流变化量相比等于某一状态下的变化电阻阻值，不满足比值定义法的条件（控制其中一个量不变）。

但对于电阻一定时，可用两端电压变化量和电流变化量比值表示定值电阻阻值大小。
