第二章逻辑门电路第一节重点与难点一、重点:1．TTL与非门外特性（1）电压传输特性及输入噪声容限：由电压传输特性曲线可以得出与非门的输出信号随输入信号的变化情况,同时还可以得出反映与非门抗干扰能力的参数U on、U off、U NH和U NL。

开门电平U ON是保证输出电平为最高低电平时输入高电平的最小值。

关门电平U OFF是保证输出电平为最小高电平时,所允许的输入低电平的最大值。

（2）输入特性:描述与非门对信号源的负载效应。

根据输入端电平的高低，与非门呈现出不同的负载效应，当输入端为低电平U IL时,与非门对信号源是灌电流负载，输入低电平电流I IL通常为1~1.4mA.当输入端为高电平U IH时，与非门对信号源呈现拉电流负载，输入高电平电流I IH通常小于50μA。

（3）输入负载特性:实际应用中，往往遇到在与非门输入端与地或信号源之间接入电阻的情况,电阻的取值不同,将影响相应输入端的电平取值。

当R≤关门电阻R OFF时,相应的输入端相当于输入低电平；当R≥ 开门电阻R ON时，相应的输入端相当于输入高电平。

2．其它类型的TTL门电路（1)集电极开路与非门（OC门）多个TTL与非门输出端不能直接并联使用,实现线与功能.而集电极开路与非门（OC门）输出端可以直接相连,实现线与的功能，它与普通的TTL与非门的差别在于用外接电阻代替复合管.(2）三态门TSL三态门即保持推拉式输出级的优点，又能实现线与功能。

它的输出除了具有一般与非门的两种状态外，还具有高输出阻抗的第三个状态，称为高阻态，又称禁止态.处于何种状态由使能端控制.3．CMOS逻辑门电路CMOS反相器和CMOS传输门是CMOS逻辑门电路的最基本单元电路，由此可以构成各种CMOS逻辑电路。

当CMOS反相器处于稳态时，无论输出高电平还是低电平，两管中总有一管导通，一管截止，电源仅向反相器提供nA级电流，功耗非常小。

CMOS器件门限电平U TH近似等于1/2U DD，可获得最大限度的输入端噪声容限U NH和U NL=1/2U DD。

第二章逻辑门电路第一节重点与难点一、重点：1．TTL与非门外特性（1）电压传输特性及输入噪声容限：由电压传输特性曲线可以得出与非门的输出信号随输入信号的变化情况，同时还可以得出反映与非门抗干扰能力的参数U on、U off、U NH和U NL。

开门电平U ON是保证输出电平为最高低电平时输入高电平的最小值。

关门电平U OFF 是保证输出电平为最小高电平时，所允许的输入低电平的最大值。

（2）输入特性：描述与非门对信号源的负载效应。

根据输入端电平的高低，与非门呈现出不同的负载效应，当输入端为低电平U IL时，与非门对信号源是灌电流负载，输入低电平电流I IL通常为1～1.4mA。

当输入端为高电平U IH时，与非门对信号源呈现拉电流负载，输入高电平电流I IH通常小于50μA。

（3）输入负载特性：实际应用中，往往遇到在与非门输入端与地或信号源之间接入电阻的情况，电阻的取值不同，将影响相应输入端的电平取值。

当R≤关门电阻R OFF时，相应的输入端相当于输入低电平；当R≥ 开门电阻R ON时，相应的输入端相当于输入高电平。

2．其它类型的TTL门电路（1）集电极开路与非门（OC门）多个TTL与非门输出端不能直接并联使用，实现线与功能。

而集电极开路与非门（OC 门）输出端可以直接相连，实现线与的功能，它与普通的TTL与非门的差别在于用外接电阻代替复合管。

（2）三态门TSL三态门即保持推拉式输出级的优点，又能实现线与功能。

它的输出除了具有一般与非门的两种状态外，还具有高输出阻抗的第三个状态，称为高阻态，又称禁止态。

处于何种状态由使能端控制。

3．CMOS逻辑门电路CMOS反相器和CMOS传输门是CMOS逻辑门电路的最基本单元电路，由此可以构成各种CMOS逻辑电路。

当CMOS反相器处于稳态时，无论输出高电平还是低电平，两管中总有一管导通，一管截止，电源仅向反相器提供nA级电流，功耗非常小。

CMOS器件门限电平U TH近似等于1/2U DD，可获得最大限度的输入端噪声容限U NH和U NL=1/2U DD。

第二章 逻辑门电路2.1 二极管门电路如图P2.1所示。

已知二极管VD1、VD2导通压降为0.7V ，试回答下列问题：图 P2.1（1）A 接10V ，B 接0.3V 时，输出V O 为多少伏？ A=B=10V ， V O =10V ；（2）A 、B 都接10V ，V O 为多少伏？ A=10V ，B=0.3V ，V O =1.0V ；（3）A 接10V ，B 悬空，用万用表测B 端电压，V B 为多少伏？ A=10V ，B 悬空，对地阻抗很大，V B =10V ； （4）A 接0.3V ，B 悬空，测量V B 时，应为多少伏？ A=0.3V ，B 悬空对地阻抗很大，V B =1.0V ；（5）A 接5k Ω电阻，B 悬空，测量V B 时，应为多少伏？A 接5k Ω电阻，B 悬空，对地阻抗一般大于5k Ω，所以A 支路导通，B 支路不通，V B =0V 。

2.2 二极管门电路如图P2.2所示。

（1）分析输出信号F1、F2与输入信号A 、B 、C 之间的逻辑关系；；；（2）根据图P2.2（c ）给出的A 、B 、C 的波形，对应画出F1、F2的波形（输入信号频率较低，电压幅度满足逻辑要求）。

V OB图 P2.22.3 三极管门电路如图P2.3所示。

图 P2.3（1）说明图中R2和-10V 在电路中的作用。

R 2和-10V 一方面与R 1构成分压电路，使得VT 的b 极为0.7V ，另一方面完成分流作用，避免VT 的b 极电流过大。

（2）简要说明该电路为什么具有逻辑非的作用。

若A=0V ，VT 的Vb<0.7V ，VT 截止，F=Vcc=10V ；若A=5V ，VT 的Vb=0.7V ，VT 导通，而且Ib=3.23mA 远大于IBS ，所以VT 饱和导通，所以F=VTce=0.1V ，所以为逻辑非。

2.4 已知输入端A 、B 的电压波形如图P2.4所示。

画出图P2.4电路在下列两种情况下的输出电压波形：FF 1BBA B C 3V0V 3V 0V 3V 0V 3V 0V 3V 0VF1 F2图P2.4（1）忽略所有门电路的传输延迟时间；（2）考虑每个门都有传输延迟时间t pd 。

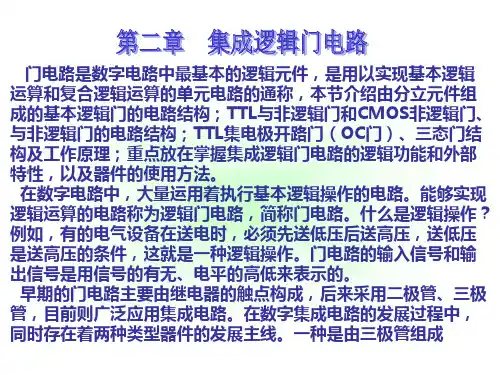

第二章逻辑代数与逻辑门电路基本要求：理解“与”逻辑及“与”门、“或”逻辑及“或”门、“非”逻辑及“非”门；理解正、负逻辑的概念，掌握逻辑代数的基本定律、基本规则和常用公式；理解复合逻辑的概念；了解集成门电路的分类；理解TTL、MOS门电路；理解逻辑函数的表示方法；掌握逻辑函数的代数化简法和卡诺图化简法。

本章主要内容：介绍逻辑代数、集成逻辑门电路和逻辑函数化简。

逻辑代数是数字电路的理论基础，是组合逻辑和时序逻辑电路分析、设计中要用到的基本工具；集成逻辑门电路是组成数字逻辑电路的基本单元电路；逻辑函数化简是逻辑电路分析的基础。

本章重点：基本逻辑门电路和功能逻辑代数的基本定律及常用公式逻辑函数的代数化简法本章难点：基本定律、公式及化简法的正确与准确一、逻辑变量与逻辑函数：在逻辑代数中的变量称逻辑变量，用字母Ａ、Ｂ、Ｃ……来表示。

逻辑变量只能有两种取值：真和假。

常把真记作“1”，假记作“0”。

这里的“1”和“0”并不表示数量的大小，而是表示完全对立的两种状态。

在逻辑问题的研究中，涉及到问题产生的条件和结果。

表示条件的逻辑变量称输入变量，表示结果的逻辑变量称输出变量。

将输入变量和输出变量通过逻辑运算符连接起来的式子称逻辑函数，常用Ｆ、Ｌ表示。

基本的逻辑运算有“与”运算、“或”运算、“非”运算。

二、逻辑运算：逻辑运算的值要通过对逻辑变量进行逻辑运算来确定。

1.与运算及与门逻辑运算Ｆ与逻辑变量Ａ、Ｂ的逻辑与运算表达式是：Ｆ＝Ａ·Ｂ, 式中“·”为与运算符。

在逻辑电路中，把能实现与运算的基本单元叫与门，它是逻辑电路中最基本的一种门电路。

二极管构成的与门电路及逻辑符号如下：2.或运算及或门逻辑函数Ｆ与逻辑变量Ａ、Ｂ的逻辑运算表达式是：Ｆ＝Ａ＋Ｂ，式中“＋”为或运算符。

在逻辑电路中，把能实现或运算的基本单元叫或门。

二极管构成的或门电路及逻辑符号如下：3.非逻辑及非门对逻辑变量Ａ进行逻辑非运算的表达式是：Ｆ＝，这里的“－”是非运算符。

电路中D 3、D 4的作用是提高开关速度，当U o 由1跳到0时，经D 3、D 4提供放电回路，加速U o 的下降速度。

R 4电阻由接地改为接在U o 上的目的是降低静态功耗，R 1电阻取值改为20k Ω也是为了降低电路的功耗。

该电路的电阻值比TTL 门电路相应的电阻值大，主要目的是降低电路的功耗。

实现的是与非的逻辑功能。

电路中二极管采用肖特基二极管，其正向导通压降为，而肖特基三极管的发射极的正偏电压为，集电极的正偏电压为。

因此，电路的阈值电压将变为：D BE5BE2T U U U U -+==+输出的高低电平值：U OH = U OL =。

输入端的短路电流I IL =0.23mA 200.45=- 习题 习题图TTL 与非门电路所示的电路中，若在某一输入端与地之间接一电阻R ，其余输入端悬空，试问：⑴保证与非门可靠关闭时的最大电阻即关门电阻R OFF 为多大值 ⑵保证与非门可靠开通时的最小电阻即开门电阻R ON 为多大值 解：若在输入端A 与地之间接一电阻R i ，则R i 与地之间的电压U i 为： （1）i ii R R R U U U ⨯+-=1be1cc ≤OFF U即i R ⨯+-R30.75≤ R i ≤ R OFF700(2) i ii R R R U U U ⨯+-=1be1cc ≥on U 即i R ⨯+-R30.75≥ 由此可得：R i ≥ , 一般选R ON =2k1.4V T 1be1cc ==⨯+-U R R R U U i i工程计算：得 R ON =R OFF习题 习题图所示电路由TTL 与非门组成。

设G 1～G 4门的平均传输延迟时间相同为30ns ，现测得输出端F 的振荡频率为，试求G 5的平均传输延迟时间t pd5。

解：根据F 的频率求出F 的振荡周期，T =，由于五个与非门输出为原信号的非，所以延迟时间应为T /2≈156ns ，则第五个与非门的延迟时间为36ns 。

第2章逻辑门内容提要：本章系统地介绍数字电路的基本逻辑单元—门电路，及其对应的逻辑运算与图形描述符号，并针对实际应用介绍了三态逻辑门和集电极开路输出门，最后简要介绍TTL集成门和CMOS集成门的逻辑功能、外特性和性能参数。

2.1 基本逻辑门导读:在这一节中，你将学习：⏹与、或、非三种基本逻辑运算⏹与、或、非三种基本逻辑门的逻辑功能⏹逻辑门真值表的列法⏹画各种逻辑门电路的输出波形在逻辑代数中，最基本的逻辑运算有与、或、非三种。

每种逻辑运算代表一种函数关系，这种函数关系可用逻辑符号写成逻辑表达式来描述，也可用文字来描述，还可用表格或图形的方式来描述。

最基本的逻辑关系有三种：与逻辑关系、或逻辑关系、非逻辑关系。

实现基本逻辑运算和常用复合逻辑运算的单元电路称为逻辑门电路。

例如：实现“与”运算的电路称为与逻辑门，简称与门；实现“与非”运算的电路称为与非门。

逻辑门电路是设计数字系统的最小单元。

2.1.1 与门“与”运算是一种二元运算，它定义了两个变量A和B的一种函数关系。

用语句来描述它，这就是：当且仅当变量A和B都为1时，函数F为1；或者可用另一种方式来描述数字电子技术2它，这就是：只要变量A 或B 中有一个为0，则函数F 为0。

“与”运算又称为逻辑乘运算，也叫逻辑积运算。

“与”运算的逻辑表达式为： F A B =⋅ 式中，乘号“．”表示与运算，在不至于引起混淆的前提下，乘号“．”经常被省略。

该式可读作：F 等于A 乘B ，也可读作：F 等于A 与B 。

逻辑与运算可用开关电路中两个开关相串联的例子来说明，如图2-1所示。

开关A 、B 所有可能的动作方式如表2-1a 所示，此表称为功能表。

如果用1表示开关闭合，0表示开关断开，灯亮时F =1，灯灭时F =0。

则上述功能表可表示为表2-1b 。

这种表格叫做真值表。

它将输入变量所有可能的取值组合与其对应的输出变量的值逐个列举出来。

它是描述逻辑功能的一种重要方法。

表2-1a 功能表由“与”运算关系的真值表可知“与”逻辑的运算规律为：00001100111⋅=⋅=⋅=⋅= 表2-1b “与”运算真值表图2-1 与运算电路第二章 逻辑门 3简单地记为：有0出0，全1出1。
