平面连杆机构及其分析与设计平面连杆机构是由连杆和连接点组成的机械结构，广泛应用于各种机械设备中。
它的功能是将输入的旋转运动转化为输出的直线运动或者将输入的直线运动转化为输出的旋转运动。
本文将对平面连杆机构的分析与设计进行介绍。
首先，对平面连杆机构进行分析。
平面连杆机构的主要组成部分是连杆和连接点。
连杆是连接点之间的刚性杆件，可以是直杆、曲杆或者具有其他特殊形状的杆件。
连接点是连杆的两个端点或者连杆与其他机构的连接点，可以是支点、铰链等。
平面连杆机构的运动可以分为三种基本类型：平动、转动和复动。
平动是指连杆的一端保持固定，另一端进行直线运动；转动是指连杆的一端保持固定，另一端进行旋转运动；复动是指连杆的一端进行直线运动，另一端同时进行旋转运动。
进行平面连杆机构的设计时，需要考虑以下几个要点。
首先，确定机构的类型和功能。
根据机构的动作要求和功能要求，选择适合的连杆类型和连接点类型。
其次，进行机构的运动分析。
根据机构的运动要求，确定连杆的长度和连接点的位置，使连杆能够实现所需的运动。
然后，进行机构的力学分析。
根据机构的受力情况，确定连杆的截面尺寸和材料，保证机构的刚度和强度。
最后，进行机构的优化设计。
考虑机构的性能要求和制造要求，对机构进行优化设计，提高机构的工作效率和使用寿命。
在平面连杆机构的设计中，还需要考虑机构的动力学问题。
机构的动力学分析包括静力学分析和动力学分析两个方面。
静力学分析是指在机构静止或静力平衡状态下，对机构受力和力矩进行分析。
动力学分析是指在机构进行运动时，对机构的加速度、速度和位移进行分析。
通过对机构的动力学分析，可以确定机构的惯性力和惯性矩，从而确定机构的动态特性和振动特性。
总之，平面连杆机构的分析与设计是一项复杂而重要的工作。
在进行分析与设计时，需要考虑机构的类型和功能，进行运动分析和力学分析，优化设计和动力学分析。
通过合理的分析与设计，可以使机构具有较好的工作性能和使用寿命，满足各种工程应用的要求。
机械原理平面连杆机构及设计平面连杆机构是一种最为基本的机械结构，由于其结构简单、运动可靠等特点，被广泛应用于各种机械设备中。
本文将对平面连杆机构进行介绍，并探讨其设计原理。
平面连杆机构是由至少一个定点和至少三个连杆组成的机构。
定点为固定参考点，连杆是由铰链连接的刚性杆件。
连杆可以分为连杆和曲柄，连杆连接在定点上，曲柄则旋转。
平面连杆机构的运动由这些连杆的位置和相互连接方式决定。
平面连杆机构的设计原理基于以下几个方面：1.运动分析：在设计平面连杆机构之前，首先需要进行运动分析，确定所需的运动类型。
运动类型可以是旋转、平移、摆动、滑动等。
通过运动分析，可以确定连杆的长度和相互连接的方式。
2.运动性能：平面连杆机构的优点是运动可靠，但运动性能也是需要考虑的重要因素。
例如，设计中需要考虑速度、加速度、力和力矩等参数，以满足机构的运动要求。
3.静力学分析：平面连杆机构在工作过程中可能会受到外力的作用，因此需要进行静力学分析。
静力学分析可以确定机构的力矩和应力，从而确定设计的合理性。
4.运动合成：在进行平面连杆机构的设计过程中，需要进行连杆的运动合成。
运动合成是指通过选择适当的连杆长度和连接方式，实现所需的运动类型。
5.运动分解：运动分解是指将合成的运动分解为各个连杆的运动。
通过运动分解，可以确定每个连杆的运动规律，从而进行设计。
当以上原理得到了充分的了解和运用后，可以进行平面连杆机构的具体设计。
具体的设计包括以下几个步骤：1.确定所需的运动类型：根据机械设备的需求，确定所需的运动类型，例如旋转、平移、摆动等。
2.运动分析：对机构进行运动分析，确定连杆的位置和连接方式。
根据机构的运动要求和外力作用，确定连杆的长度。
3.动力学分析：进行动力学分析，确定机构运动时的力学参数，如速度、加速度、力和力矩等。
4.运动合成与分解：根据所需的运动类型，进行运动合成和分解，确定连杆的运动规律。
5.结构设计：根据上述分析和计算结果，进行结构设计。
第9章平面连杆机构的动力分析与平衡平面连杆机构是由若干个连杆组成的机械系统，常用于研究机械系统的动力学性质。
对于平面连杆机构的动力分析与平衡，主要是研究其运动学和动力学方程，并进行相应的力和动量平衡计算。
以下将从运动学和动力学两个方面进行详细介绍。
1、运动学分析平面连杆机构的运动学分析是研究机构的位置、速度和加速度的关系。
其中，位置分析主要是根据连杆的几何性质，通过连杆的长度、夹角和初始位置等参数，确定连杆机构的位置关系。
速度分析主要是研究各连杆的线速度和角速度之间的关系，通过运用位移法和速度图解法，可以求解各连杆关节处的速度。
加速度分析主要是研究各连杆的线加速度和角加速度之间的关系，可以通过速度分析的基础上运用动图解法求解。
2、动力学分析平面连杆机构的动力学分析是研究机构中各连杆所受力和动量的关系，进而分析机构的运动特性。
动力学分析主要包括力分析和动量平衡两个方面。
力分析主要是研究在给定外部载荷下，各连杆之间的约束力和连接力，分析力的大小、方向和位置。
动量平衡主要是研究机构质点的动量矩等于零，根据牛顿第二定律和冲量动量定理，可以建立平面连杆机构的运动方程，进而求解各连杆的加速度和力。
平面连杆机构的平衡主要涉及到静平衡和动平衡两个方面。
静平衡要求在机构基准位置时，机构中各连杆和连接处的力矩之和等于零，可以通过力分析和力矩平衡方程求解。
动平衡要求机构中各连杆的质心加速度等于零，在给定外部载荷和给定输入力矩的情况下，可以通过动量平衡方程求解。
总结来说，平面连杆机构的动力分析与平衡需要进行运动学和动力学的分析，通过建立力分析和动量平衡方程，求解各连杆的加速度和力，进而研究机构的运动特性和平衡性。
对于平面连杆机构的动力分析与平衡研究，可以为机械设计和动力学性能优化提供理论依据。

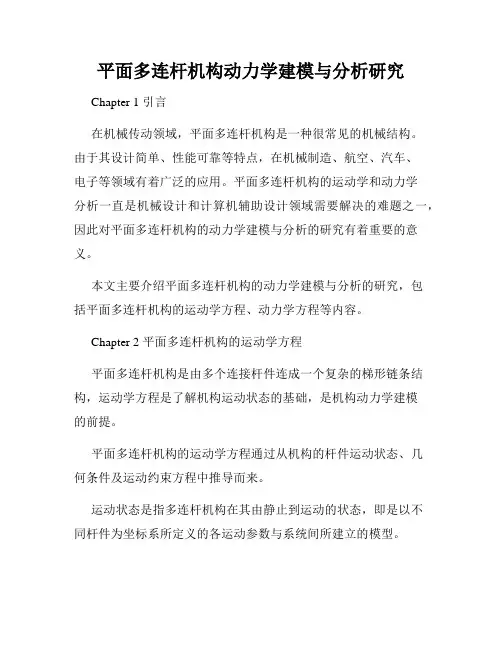

平面多连杆机构动力学建模与分析研究Chapter 1 引言在机械传动领域，平面多连杆机构是一种很常见的机械结构。
由于其设计简单、性能可靠等特点，在机械制造、航空、汽车、电子等领域有着广泛的应用。
平面多连杆机构的运动学和动力学分析一直是机械设计和计算机辅助设计领域需要解决的难题之一，因此对平面多连杆机构的动力学建模与分析的研究有着重要的意义。
本文主要介绍平面多连杆机构的动力学建模与分析的研究，包括平面多连杆机构的运动学方程、动力学方程等内容。
Chapter 2 平面多连杆机构的运动学方程平面多连杆机构是由多个连接杆件连成一个复杂的梯形链条结构，运动学方程是了解机构运动状态的基础，是机构动力学建模的前提。
平面多连杆机构的运动学方程通过从机构的杆件运动状态、几何条件及运动约束方程中推导而来。
运动状态是指多连杆机构在其由静止到运动的状态，即是以不同杆件为坐标系所定义的各运动参数与系统间所建立的模型。
悬链线方程是运动学中一个重要的公式，在平面多连杆机构的运动学方程中，用来关联各个连接杆件的运动和几何参数，因此其正确性对运动学方程的推导至关重要。
运动学方程包含了平面多连杆机构四驱动链和五驱动链，它们分别包括四个和五个独立的驱动旋转关节，计算公式如下：四驱动链：$$\begin{cases}x_3=x_0+l_1cos\alpha_1+l_2cos\alpha_2+l_3cos\alpha_3\\y_3=y_0+l_1sin\alpha_1+l_2sin\alpha_2+l_3sin\alpha_3\end{cases}$$五驱动链：$$\begin{cases}x_4=x_0+l_1cos\alpha_1+l_2cos\alpha_2+l_3cos\alpha_3\\y_4=y_0+l_1sin\alpha_1+l_2sin\alpha_2+l_3sin\alpha_3\\x_5=x_2-l_4cos\alpha_4-l_5cos\alpha_5-l_6cos\alpha_6\\y_5=y_2-l_4sin\alpha_4-l_5sin\alpha_5-l_6sin\alpha_6\end{cases}$$其中，$x_i$和$y_i$表示杆件i的末端的坐标，$l_i$是杆件i的长度，$\alpha_i$表示杆件的转角。
实验二平面连杆机构设计分析及运动分析综合实验一、实验目的：1、掌握机构运动参数测试的原理和方法。
了解利用测试结果，重新调整、设计机构的原理。
2、体验机构的结构参数及几何参数对机构运动性能的影响，进一步了解机构运动学和机构的真实运动规律。
3、熟悉计算机多媒体的交互式设计方法，实验台操作及虚拟仿真。
独立自主地进行实验内容的选择，学会综合分析能力及独立解决工程实际问题的能力，了解现代实验设备和现代测试手段。
二、实验内容1、曲柄滑块机构及曲柄摇杆机构类型的选取。
2、机构设计，既各杆长度的选取。
（包括数据的填写和调整好与“填写的数据”相对应的试验台上的杆机构的各杆长度。
）3、动分析（包括动态仿真和实际测试）。
4、分析动态仿真和实测的结果，重新调整数据最后完成设计。
三、实验设备：平面机构动态分析和设计分析综合实验台，包括：曲柄滑块机构实验台、曲柄摇杆机构实验台，测试控制箱，配套的测试分析及运动仿真软件，计算机。
四、实验原理和内容：1、曲柄摇杆机构综合试验台①曲柄摇杆机构动态参数测试分析：该机构活动构件杆长可调、平衡质量及位置可调。
该机构的动态参数测试包括：用角速度传感器采集曲柄及摇杆的运动参数，用加速度传感器采集整机振动参数，并通过A/D板进行数据处理和传输，最后输入计算机绘制各实测动态参数曲线。
可清楚地了解该机构的结构参数及几何参数对机构运动及动力性能的影响。
②曲柄摇杆机构真实运动仿真分析：本试验台配置的计算机软件，通过建模可对该机构进行运动模拟，对曲柄摇杆及整机进行运动仿真，并做出相应的动态参数曲线，可与实测曲线进行比较分析，同时得出速度波动调节的飞轮转动惯量及平衡质量，从而使学生对机械运动学和动力学，机构真实运动规律，速度波动调节有一个完整的认识。
③曲柄摇杆机构的设计分析：本试验台配置的计算机软件，还可用三种不同的设计方法，根据基本要求，设计符合预定运动性能和动力性能要求的曲柄摇杆机构。
另外还提供了连杆运动轨迹仿真，可做出不同杆长，连杆上不同点的运动轨迹，为平面连杆机构按运动轨迹设计提供了方便快捷的虚拟实验方法。
连杆机构的动力学分析与优化设计连杆机构是一种常见的机械传动装置，它由若干个连杆组成，通过铰链连接在一起。
连杆机构广泛应用于各个领域，如发动机、泵浦、机床等，对于实现复杂运动和力学传递起到重要的作用。
本文将对连杆机构的动力学分析与优化设计进行探讨。
一、连杆机构的动力学分析连杆机构的动力学分析是研究其运动规律和受力分布的过程。
在动力学分析中，我们可以通过构建连杆机构的运动学方程和受力方程来描述其运动和受力情况。
1. 运动学方程运动学方程描述了连杆机构中各个连杆的位置和速度之间的关系。
通过连杆机构的几何形状和运动特点，我们可以推导出各个连杆的位置和速度方程。
运动学方程的求解可以帮助我们了解连杆机构的运动规律和运动参数。
2. 受力方程受力方程描述了连杆机构中各个连杆受力的情况。
通过对各个铰链点的受力平衡条件的分析，我们可以得到连杆机构中各个连杆的受力方程。
受力方程的求解可以帮助我们了解连杆机构中各个连杆的力学特性，为优化设计提供基础。
二、连杆机构的优化设计连杆机构的优化设计旨在提高其性能和效率。
在连杆机构的优化设计中，我们可以从以下几个方面进行改进。
1. 结构优化连杆机构的结构优化包括选取合适的连杆尺寸和形状，以及确定连杆的连接方式。
通过对连杆机构结构的优化设计，可以减小其重量和体积，提高其刚度和强度，从而提高整个机构的性能。
2. 运动特性优化连杆机构的运动特性优化包括提高其运动平稳性和运动精度。
在优化设计过程中，可以通过调整连杆的长度比例和位置布局，以及选用合适的铰链点来改善连杆机构的运动特性。
运动特性优化可以使连杆机构实现更加精确和稳定的运动。
3. 动力优化连杆机构的动力优化包括提高其传动效率和降低能耗。
在优化设计过程中，可以选用合适的传动形式和传动参数，以及减小传动过程中的能量损失来改善连杆机构的动力性能。
动力优化可以提高连杆机构的整体效率，并减少对能源的消耗。
三、连杆机构的应用领域连杆机构广泛应用于各个领域，如发动机、泵浦、机床等。
基于MATLAB/Solidworks COSMOSMotion的平面连杆机构动力学分析07208517王锡霖4-23在图示的正弦机构中,已知l AB =100 mm,h1=120 mm,h2 =80 mm,W1 =10 rad/s(常数)，滑块2和构件3的重量分别为G2 =40 N和G3 =100 N,质心S2 和S3 的位置如图所示，加于构件3上的生产阻力Fr=400 N，构件1的重力和惯性力略去不计。
试用解析法求机构在Φ1=60°、150°、220°位置时各运动副反力和需加于。
构件1上的平衡力偶Mb分别对三个构件进行受力分析如图：构件3受力图构件2受力图构件1受力图（1）滑块2：V S2 =L AB W1 ①a s2 = L AB W12②构件3：S=L AB sinΦ1 ③V3=L AB W1 COSΦ1 ④a3=-L AB W12 sinΦ1 ⑤(2)确定惯性力：F12=m2as2=(G2/g)LABW12 ⑥F13=m3a3=(G3/g)LABW12sinΦ1 ⑦(3)各构件的平衡方程：构件3：∑Fy=0,FR23 =Fr-F13∑Fx=0,FR4’=FR4∑MS3 =0,FR4=FR23LAcosΦ1/h2构件2：∑Fx=0,FR12x=F12cosΦ1∑Fy=0,FR12y=FR32-F12sinΦ1构件1：∑Fx=0,FR41x=FR12x∑Fy=0,FR41y=FR12y∑MA =0,Mb=FR32LABcosΦ1总共有八个方程，八个未知数。
归纳出一元八次方程矩阵：1 0 0 0 0 0 0 0 FR23 Fr-F130 1 -1 0 0 0 0 0 FR4’ 0-LAB COSΦ1/h20 1 0 0 0 0 0 FR40 0 0 1 0 0 0 0 FR12x = F12cosΦ1-1 0 0 0 1 0 0 0 FR12y -F12sinΦ10 0 0 -1 0 1 0 0 FR41x 00 0 0 0 -1 0 1 0 FR41y 0-LABCOSΦ1 0 0 0 0 0 0 1 Mb 0 AX=B进而可得：X=A\B。
