2020年毕业论文《汽车空调制冷系统故障分析及检修》

汽修毕业论文空调制冷不良故障的原因及分析空调制冷不良故障的原因及分析近年来，随着汽车的普及和人们生活水平的提高，汽车空调已经成为现代汽车的标配之一。

然而，很多车主在使用汽车空调时会遇到制冷不良的问题，这不仅影响了乘坐的舒适度，还可能对车辆冷却系统造成损害。

本文将对汽车空调制冷不良故障的原因及分析进行探讨。

一、制冷系统压力异常空调制冷不良的一个常见原因是制冷系统中的压力异常，主要包括以下几种情况：1. 制冷剂泄露：制冷剂是空调制冷过程中起到传热传质作用的介质，当制冷剂泄露严重时，制冷系统无法正常工作，导致制冷效果不佳。

2. 制冷剂过量或不足：制冷剂的充填量是决定制冷系统正常运行的一个重要因素，当制冷剂过量或不足时，会影响到制冷系统的正常运行，导致制冷效果不佳。

3. 压缩机故障：压缩机是空调系统的核心部件，如果压缩机损坏或工作不正常，将导致制冷系统压力异常，进而影响制冷效果。

二、冷凝器故障制冷系统中的冷凝器是将制冷剂的高温高压气体冷却凝结成液体的重要设备。

以下是冷凝器故障的常见原因：1. 冷凝器堵塞：由于空调使用时间的积累，冷凝器表面容易积聚灰尘、污垢等杂质，导致冷凝器散热能力下降，进而影响制冷效果。

2. 冷凝器风扇故障：冷凝器风扇的工作能力直接关系到冷凝器的散热效果，如果冷凝器风扇损坏或工作不正常，将导致冷凝器散热不良，进而影响制冷效果。

三、蒸发器故障蒸发器是在制冷系统中进行冷却的部件，以下是蒸发器故障的常见原因：1. 蒸发器堵塞：蒸发器经过一段时间的使用，容易受到灰尘、污垢等杂质的积聚，导致蒸发器内部通道堵塞，影响制冷剂流动，从而降低了制冷效果。

2. 蒸发器温度传感器故障：蒸发器温度传感器用于感知蒸发器的温度，在故障或失灵的情况下，无法准确控制制冷系统的工作，从而导致制冷不良。

四、其他故障除了以上主要原因外，还存在一些其他故障可能导致汽车空调制冷不良，包括但不限于：1. 空调系统管路漏气：空调系统管路连接处存在漏气的情况，会导致制冷剂流失，使制冷系统无法正常工作。

毕业论文汽车空调制冷系统故障分析及检修随着社会的发展和科技进步，汽车的普及率越来越高，车内空调作为一项重要设备，为我们的行车生活提供了舒适的环境。

但是，汽车空调制冷系统故障频发，给我们的生活带来了不便，对车辆的使用和维护也提出了更高的要求。

因此，本文将从汽车空调制冷系统故障分析及检修入手，探讨汽车空调制冷系统的常见故障和解决方法，从而为车主提供一些实用的维修手段。

一、故障分析（一）制冷效果不佳制冷效果不佳是汽车空调制冷系统最常见的故障之一，通常是由以下原因导致的：1. 空气滤清器需要更换：空气滤清器是清除车内空气中的灰尘、细菌等有害物质的重要组成部分，如果长时间未更换，就会影响空气流通，影响制冷效果。

2. 冷媒不足：冷媒是汽车空调制冷系统的核心部件，如果冷媒不足就会影响制冷效果。

此时需要向制冷系统中添加适量的冷媒。

3. 冷凝器散热不良：冷凝器是汽车空调系统的核心部件之一，如果冷凝器散热不良，就会导致制冷效果不佳。

此时需要检查冷凝器是否损坏或者需要清洗。

4. 压缩机故障：压缩机是空调系统的主要部件，如果压缩机故障，会导致冷媒压力过低或者过高，从而影响制冷效果。

此时需要检查压缩机是否故障或者需要更换。

（二）制冷系统漏气制冷系统漏气是汽车空调制冷系统的另一个常见故障，通常是因为以下原因导致的：1. 管件腐蚀或者损坏：制冷系统中的管道和接头可能会因为长期使用而出现腐蚀或者损坏，导致系统漏气。

此时需要检查制冷系统中的管道和接头是否有损坏或者需要更换。

2. 密封件老化或者损坏：制冷系统中的密封件容易因为长期使用而老化或者损坏，导致系统漏气。

此时需要检查密封件是否老化或者损坏，以免造成进一步的故障。

3. 充装不严密：制冷系统中的充装操作很关键，如果充装不严密，就会导致系统漏气。

此时需要检查充装是否严密，如果充装不严密，需要重新充装制冷剂。

二、检修方法（一）制冷效果不佳的检修方法1. 更换空气滤清器：检查空气滤清器是否过期或者损坏，如果已经使用了一段时间，就需要更换。

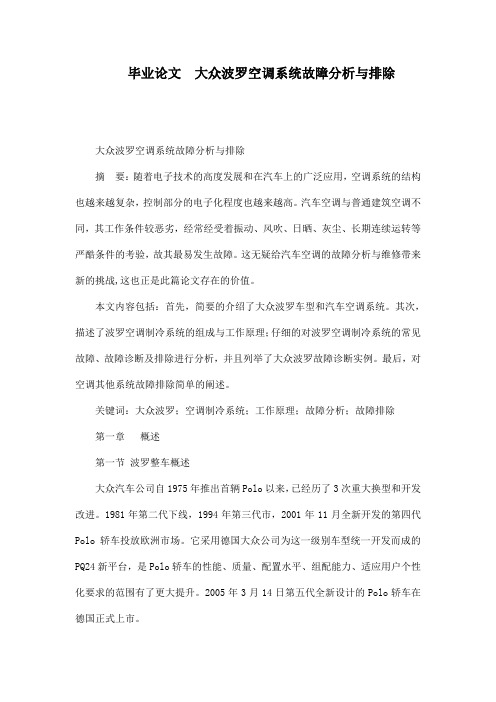

毕业论文大众波罗空调系统故障分析与排除大众波罗空调系统故障分析与排除摘要：随着电子技术的高度发展和在汽车上的广泛应用，空调系统的结构也越来越复杂，控制部分的电子化程度也越来越高。

汽车空调与普通建筑空调不同，其工作条件较恶劣，经常经受着振动、风吹、日晒、灰尘、长期连续运转等严酷条件的考验，故其最易发生故障。

这无疑给汽车空调的故障分析与维修带来新的挑战,这也正是此篇论文存在的价值。

本文内容包括：首先，简要的介绍了大众波罗车型和汽车空调系统。

其次，描述了波罗空调制冷系统的组成与工作原理；仔细的对波罗空调制冷系统的常见故障、故障诊断及排除进行分析，并且列举了大众波罗故障诊断实例。

最后，对空调其他系统故障排除简单的阐述。

关键词：大众波罗；空调制冷系统；工作原理；故障分析；故障排除第一章概述第一节波罗整车概述大众汽车公司自1975年推出首辆Polo以来，已经历了3次重大换型和开发改进。

1981年第二代下线，1994年第三代市，2001年11月全新开发的第四代Polo轿车投放欧洲市场。

它采用德国大众公司为这一级别车型统一开发而成的PQ24新平台，是Polo轿车的性能、质量、配置水平、组配能力、适应用户个性化要求的范围有了更大提升。

2005年3月14日第五代全新设计的Polo轿车在德国正式上市。

我国引进的是第四代Polo，它在中国露面的时间是2001年12月举行的上海国际车展，上市时间是2002年4月份。

Polo是上海大众向中国市场推出的首款紧凑型轿车，与德国大众几乎同时上市，真正实现了全球同步规划、同步生产、同步上市。

先有两厢、三厢两种车型，分别配备了1.4L 16气门和1.6L 8气门两种恒置发动机。

加上全新一代ABS系统，双角度电子液压助力转向系统，前后盘式14寸制动系统和主副驾驶双安全气囊组构成的完整安全防护体系让第四代Pole成为将安全、舒适、和经济完美统一的经典车型。

其车体颜色有爵士蓝、反射银、汪洋绿、幻想绿、黄色、魔卡蓝、印第哥蓝、牧拉诺红、布鲁灰。

浅谈汽车空调制冷系统故障及检修摘要：当前汽车数量逐渐增多，人们对于汽车的性能也提出了较高的要求，作为汽车的生产以及维护部门，需要明确汽车的性能，进而为汽车使用人员提供更好地服务。

如果汽车的空调制冷系统出现故障，用户的用车体验聚会下降，所以需要明确汽车空调制冷系统存在的故障，采取有效的措施避免故障的发生，使得汽车一直保持良好的性能。

关键词：汽车空调；制冷系统；故障检修1 汽车空调制冷系统原理汽车空调制冷系统的原理涉及压缩、节流、吸热以及放热等四个过程，这四个部分相互配合投入运行，使得汽车空调制冷系统能够正常运行。

先压缩汽车空调制冷系统，使用压缩机吸入蒸发器的低压低温制冷剂气体，通过绝热压缩，产生高温高压气体，使得气体进入到冷凝器中。

在汽车空调制冷系统中，压缩机是核心的，保证系统中的制冷剂能够循环利用，使得压缩顺利完成。

然后进行放热，使得冷凝器中的气体能够与周围的温度进行溶解、吸收和交换，使得热量顺利放出，做好冷却和冷凝工作，成为制冷剂液体。

在冷凝中，通过膨胀设备，那些压力比较大、温度比较高的制冷剂就会膨胀，使得温度和压力得以降低，通过雾状的形式排出去，实现节流。

最后是吸热，将已经从膨胀设备中排出的雾状制冷剂液体进行重新吸入，使其进入到蒸发器中，制冷剂液体的沸点相比于蒸发器中的温度和压力是很小的，制冷剂蒸发过程中会吸收热量，使得制冷剂温度和压力降低，重新进入到压缩机中，保证整个循环顺利实现。

2 汽车空调的制冷系统的常见故障2.1 制冷剂量不足制冷剂是吸收热量的媒介，如果系统中的制冷剂因为日久损耗而未充满（密封圈老化、系统各部件损坏、混入空气等造成制冷剂泄露），就会造成制冷不足的现象。

当然若制冷剂重加过度也会导致制冷量不足，同时还会增加管理泄露的可能性。

2.2 冷凝器散热效果不佳制冷剂经过压缩机压缩后变为高温高压的气态制冷剂，经过冷暖器的吸热和节流机构（膨胀阀、毛细管）的节流降压变为低温低压的液态制冷剂后流到蒸发器，继续吸收外界空气热量而达到制冷的目的。

汽车空调系统原理与故障检修分析论文汽车空调系统原理与故障检修分析论文摘要：汽车空调系统的作用在于调节空气温度、湿度、速度、流向和空气洁净度，是改善汽车舒适性的重要装置。

因此，汽车空调的检修成为汽车故障检修的一个重要组成部分。

本文在介绍汽车空调系统工作原理的基础上，给出了汽车空调系统的常见故障诊断方法，并给出具体检修实例。

关键词：汽车空调系统；故障；检修一、汽车空调系统的组成汽车安装空调系统的目的是为了调节车内空气的温度、湿度，改善车内空气的流动性，提高空气的清洁度。

因此，汽车空调系统主要由以下几部分组成：（一）制冷装置对车内空气或由外部进入车内的新鲜空气进行冷却或湿，使车内空气变得凉爽舒适。

制冷装置由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、冷凝器散热风扇、制冷管道、制冷剂等组成。

（二）暖风装置主要用于取暖，对车内空气或由外部进入车内的新鲜空气进行加热，达到取暖除霜的目的。

他由加热器、水阀、水管、发动机冷却液组成。

（三）通风装置将外部新鲜空气吸进车内，起通风和换气作用。

同时，通风对防止风窗玻璃起雾也起着良好的作用。

（四）空气净化装置除去车内空气中的尘埃、臭味、烟气及有毒气体，使车内空气变得清洁。

（五）控制装置对制冷、取暖和空气配送系统的温度、压力进行控制，同时对车内的温度、风量、流向进行调节，并配有故障诊断和网络通信的功能，完善了控制系统的自动程度。

二、汽车空调系统的工作原理汽车空调制冷系统是由压缩机、冷凝器、膨胀阀和蒸发器四大部件以及其他辅助设备组成，制冷剂在封闭的系统中循环流动。

压缩机运转时，将蒸发器内产生的低压低温蒸气吸入气缸，经过压缩，使蒸气的压力和温度增高后排入冷凝器。

在冷凝器中高温高压的制冷剂蒸气与外面的空气进行热交换，放出热量使制冷剂冷凝成高压液态，然后流入储液干燥器，并过滤流出。

经过膨胀阀的节流作用，压力和温度急剧下降，制冷剂以低压的汽液混合状态进入蒸发器。

在蒸发器里，低压制冷剂液体沸腾汽化，吸取车厢内空气的热量，然后又进入压缩机进行下一轮循环。

汽车空调制冷系统常见故障及诊断方法论文汽车空调制冷系统常见故障及诊断方法论文汽车空调系统能对车内空气的温度、湿度、流速和清洁度等参数进行调节，使乘员感到舒适，并预防或去除风窗玻璃上的雾和冰雪，保障乘员身体健康和行车安全。

但一到夏季，汽车空调故障就成为最常见的故障，人们往往认为空调不凉就需要添加制冷剂，实际上远不是这么简单。

空调系统真正的故障可能在发动机、排气系统、散热系统等处。

所以，在空调系统制冷效果不理想时，应该结合实际情况分析判断产生故障的原因。

本文主要介绍汽车空调制冷系统常见故障的检查和判断方法。

1汽车空调制冷系统的组成和制冷原理1。

1汽车空调制冷系统的组成制冷系统主要由压缩机、冷凝器、膨胀阀和蒸发器组成，各部件之间通过管路连接构成高、低压两侧。

压缩机输出端、冷凝器、贮液干燥器和高压管构成高压侧；蒸发器、低压管、压缩机输入端和压缩机油池构成低压侧。

1。

2汽车空调制冷系统的制冷原理空调压缩机工作时将蒸发器出口处的气态制冷剂吸入气缸内，并把它压缩成高温、高压制冷剂，通过高压软管进入冷凝器，借助于冷凝风扇的作用，在冷凝器中，制冷剂的大量热量被车外空气带走，从而高温、高压气态制冷剂被冷凝成高温、高压液态制冷剂。

液态制冷剂流过膨胀阀时，在膨胀阀的节流作用下，制冷剂变成低温、低压的液体进入蒸发器，在定压下气化并吸收蒸发器管外空气中的热量，使流经蒸发器的车内循环空气温度降低成为冷气，通过鼓风机送入车内，降低车内的空气温度。

此过程周而复始进行，就可使车内温度维持在舒适状态。

2制冷系统常见故障及诊断方法（1）制冷剂泄漏制冷剂泄漏是空调压缩机系统中最常见的问题。

制冷系统完全没有冷气吹出，其原因往往是制冷系统中无制冷剂或制冷剂泄漏。

当制冷剂泄漏时，压缩机润滑油会随之损失，制冷剂与润滑油减少，导致空调系统不工作或压缩机润滑不良。

制冷剂泄漏后，要查明漏点，并将其修复好，再重新抽真空，灌注制冷剂。

（2）制冷系统严重堵塞压缩机工作时，若制冷系统中某个部位严重堵塞，没有制冷剂循环流动，就会失去制冷作用，常表现为高压不高，低压为负值。

毕业论文汽车空调制冷系统故障分析及检修公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-成都纺织高等专科学校毕业论文（设计）题目：汽车空调制冷系统故障分析及检修系部：机械工程学院姓名：学号：专业：汽车检测与维修技术年级班级： 2010级汽车检测与维修技术101班指导教师：二0一三年六月成都纺织高等专科学校机械工程学院毕业设计（论文）任务书题目名称：汽车空调制冷系统故障分析及检修题目性质：□真实题目□虚拟题目√学生学号：指导教师：学生姓名：学生专业：汽修101成都纺织高等专科学校机械工程学院2013年 5月 5 日毕业设计任务书导教师签名： 013 年 5 月 5 日摘 要 现在轿车都基本上都装有空调在不同季节都能给驾驶员提供一个车内舒适的环境。

但当空调在长时间的工作之后也会出现各种各样的故障汽车空调系统常见的故障有高压管被油污继电器电阻值过大空调压缩机不工作温控开关失效尤其是不制冷的这种现象也较为多见。

汽车空调产生不制冷的故障现象大多是制冷系统所引起的我们在维修过程中除了要求维修工要有一个好的诊断思维和方法以外对故障进行全面的分析分析储故障可能的原因先从外围找故障然后有里及外的进行检查在维修时要做到认真细致方可彻底完全地排除故障。

汽车空调系统中出现的故障不能片面的下结论故障的原因本文通过收集大量的资料和参考书通过平常实习中的实例进行总结最后得出结论。

关键词制冷原理 ，不制冷检修， 制冷不足的检修， 维修注意事项 。

ABSTRACTNow cars are basically are equipped with air conditioning can give the driver to provide comfortable environment of a vehicle indifferent seasons. But when the fault is common fault ofautomobile air conditioning system will also appear various after long time working 考勤要求： 每周讨论一次共 9 周6、推荐书目及资料[1] 《汽车空调结构原理与维修》作者：张松青 杜潜[2] 张蕾 《汽车空调》机械工业出版社20077、任务分配独立完成with high-pressure pipe oil relay resistance value is too large air-conditioning compressor not working temperature control switch failure, especially the phenomenon of no refrigeration is also more see. Automotive air conditioning failure phenomenon is mostly caused by no refrigeration refrigeration system we require repair work must have a good thinking and method of fault diagnosis other than to conduct a comprehensive analysis of causes of failure may be the first storage from the periphery to find fault check and then in and outside in the repair must be carefully before completely troubleshooting except inthe repair process.In this paper, the fault reason of automobile air conditioning system fault early can not only through the collection of a large amount of data and reference books through the usual case practice summarized conclusion.Keywords：Refrigeration principle, no refrigeration maintenance, maintenance of refrigeration is insufficient, repair the matters needing attention.目录第1章汽车空调技术简介-------------------------------------------------------81.1 汽车空调技术的发展--------------------------------------------------------------81.2 汽车空调的组成与原理------------------------ -----------------------------------8第2章汽车空调的检修------------------------------------------------------------102.1空调不制冷--------------------------------------------------------------------------10---------------------------------------------------------------10---------------------------------------------------------------10------------------------------------------------------10---------------------------------------------------------------------------112.2空调的制冷不足--------------------------------------------------------------------11------------------------------------------------------------11------------------------------------------------------------12------------------------------------------------------------12---------------------------------------------------------------------------132.3检修空调的一些基本操作-------------------------------------------------------14第3章汽车空调制冷系统的清洗方法 ----------------------------------17总结------------------------------------------------------------------------------------------------18致谢------------------------------------------------------------------------------------------------19声明------------------------------------------------------------------------------------------------20参考文献-----------------------------------------------------------------------------------------21第一章汽车空调技术简介1.1 汽车空调的技术发展汽车空调是指对汽车座厢内的空气质量进行调节的装置。

宜宾职业技术学院毕业论文题目：汽车空调系统的故障诊断与修复系部现代制造工程系专业名称汽车运用技术专业班级汽车11201 班姓名黄菊学号*********指导教师李新2015 年09 月22 日汽车空调系统的故障诊断与修复摘要随着汽车工业的迅速发展和人民生活水平的提高, 汽车已经成为了我们生活中不可或缺的一部分，我国的汽车保有量越来越多，车型也越来越复杂.尤其是一些先进的新兴技术和新兴材料也在汽车上得到了广泛的运用.这也给汽车的故障诊断和排除带来了一定的难度。

汽车空调已成为现代轿车的基本配备。

汽车空调作为汽车舒适性的一个重要评判标准，汽车空调系统是实现对车厢内空气进行制冷、加热、换气和空气净化的装置。

它可以为乘车人员提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。

空调装置已成为衡量汽车功能是否齐全的标志之一。

汽车空调系统的故障会给汽车驾驶员的乘坐舒适性造成不良影响,严重的还有可能会造成事故.因此,本文通过介绍空调系统的结构及工作原理，通过进一步分析，判断故障原因部位，从而解决空调系统出现的实际问题。

论文理论结合实践,较好的利用所学的知识解决了实际问题，更好的解决现实生活中所遇到的关于空调故障的问题。

关键词：空调系统；故障;诊断；修复目录1前言 (1)2概述 (2)2。

1汽车空调系统的定义 (2)2。

2汽车空调系统的内容 (2)3汽车空调系统的结构类型工作原理 (4)3.1汽车空调系统的机构组成 (4)3.2汽车空调系统的类型 (6)3.3汽车空调系统的工作原理 (7)4 汽车空调系统的使用和保养方法 (10)5汽车空调系统检修的基本操作 (12)5。

1制冷系统的工作压力检测 (12)5.2制冷系统管路的安装要求 (12)5。

3制冷系统检测 (13)5.4制冷剂排空 (15)6汽车空调系统的常见故障和检测 (17)6.1汽车空调系统的常见故障诊断方法 (17)6。

2汽车空调系统的常见故障排除方法 (18)6.3案例一 (20)6。

汽车空调制冷系统故障诊断与排除[摘要] 现在轿车都基本上都有装有空调器，在不同季节都能给驾驶员提供了一个车内舒适的环境。

但当空调在长时间的工作之后也会出现各种各样的故障，汽车空调系统常见的故障有高压管被油污，继电器电阻值过大,空调压缩机不工作，温控开关失效，转速滤波器引线断损,尤其是制冷不足的这种现象也较为多见。

汽车空调产生制冷不足的故障现象，大多是制冷系统所引起的，我们在维修过程中除了要求维修工要有一个好的诊断思维和方法以外，对故障进行全面的分析，分析出故障可能的原因，先从外围找故障，然后由里即外的进行检查，在维修是要做到认真、细致方可彻底完全地排除故障。

汽车空调系统中出现的故障，不能片面的下结论故障的原因，本文通过搜集大量的资料和参考书，通过平常实习中的实例进行总结，最后得出结论。

[关键词] 高压管继电器空调压缩机转速滤波器[目录]第一章前言 (1)汽车空调的发展方向 (1)课题的主要目的 (1)第二章汽车空调系统一般组成及作用 (3)空调系统一般由下五个系统组成 (3)空调制冷系统的组成 (3)空调制冷系统的工作原理 (4)第三章汽车空调制冷系统的检漏方法 (5)利用油迹检漏 (5)利用肥皂水检漏 (5)利用电子检漏仪检漏 (5)第四章空调制冷系统电控部分常见故障 (6)第五章汽车空调制冷不足的故障检修方法 (8)第六章空调制冷系统常见故障的分析与排除 (13)第七章汽车空调维修时注意事项 (15)第八章维修实例 (17)案例1 (17)案例2 (18)第九章结束语 (20)参考文献： (21)致谢 (22)第一章前言汽车空调的发展方向随着汽车工业的发展，人们生活水平的提高，环保意识的增强，b不可再生能源的日益减少，空调系统也向着提高舒适性,环保, 更趋自动化,小型节能的发展方向发展。

课题的主要目的汽车空气调节系统简称汽车空调系统，主要目的是在任何气候和行驶条件下，能为乘员提供舒适的车内环境。

汽车空调制冷系统的故障诊断与检修研究目录1 前言 (1)2 汽车空调组成与原理 (1)2.1 汽车空调制冷系统的组成 (1)2.2 汽车空调的工作原理 (5)2.3 空调主要功能 (5)3 汽车空调维护和检修 (7)3.1 朗逸汽车空调系统维修基本操作工具 (7)3.1.1歧苷压力计 (7)3.1.2歧管IE力计工作原理 (7)3.1.3歧管压力计与空调连接 (8)3.1.4歧管压力计使用注意事项 (8)3.2 制冷剂排放与空调系统抽真空 (9)3.3 多功能制冷剂加注回收机 (10)3.4 仪器检测 (11)3.5 汽车空调制冷系统常见故障及维修 (11)3.6 汽车空调制冷系统严重堵塞 (12)3.7 压缩机有故障 (12)3.8 制冷系统维修的基本注意事项 (12)4 结论 (13)参考文献 (14)1 前言现在对空调系统作用的认知发展已经众所周知的、而且我们现在社会随着经济全球变暖的逐渐恶化，人们对生活质量管理也有了相对的要求，不仅在家里要装空调，现在企业在对中国汽车的这一方面的信息需求在不断努力提高，通过分析总结搜集汽车空调进行相关的资料，使我对汽车空调的认知有了进一步的提高。

在中国技术发展的初期，中国汽车空调行业的技术还不是很成熟，基本上与之无关。

技术，包括劳动力，都处于零的状态。

有一些企业从国外引进了一些技术和国外生产设备。

在我国许多前辈的不懈努力下，我们终于在这个行业有了新的重大突破，使我们这些年轻一代在这个领域的奋斗中滚走了很多弯路。

其实很在早期的美国的时候，首次系统出现了利用把水加进汽车公司发动机里面然后再进行加入冷却水的方式，最后再通过这样一种中国汽车加热器的工具给汽车市场升温的一种教学方式。

然后，1939年，一家外国公司在汽车实践过程中首次发现了一种可以在车内提供冷却的调节工具。

最早安装冷暖一起在国外，国外一家汽车公司率先在车上可以一起安装调节冷热调节器，这样汽车的空调有了初步的样机，还可以具有调节汽车温度和湿度的可变功能。
