空气泡沫产生器(简介)

2024年泡沫灭火系统组件及设置要求泡沫灭火系统的组件由水源、泡沫消防泵（泡沫消防水泵、泡沫混合液泵、泡沫液泵）、泡沫液储罐、泡沫比例混合装置、泡沫产生装置、阀门、管道及其它附件组成。

系统组件必须采用经国家级产品质量监督检验机构检验合格，并且必须符合设计用途。

一、泡沫消防泵泡沫消防泵即能把水或泡沫液以一定的压力输出的消防泵，泡沫消防泵宜选用特性曲线平缓的离心泵，以保证流量的可变性和扬程的不变性。

泡沫消防泵宜为自灌式引水。

但采用自灌式引水时，蓄水池的水面不得高于水泵轴线5m，否则环泵式负压比例混合器不能正常工作。

（一）泡沫消防水泵、泡沫混合液泵的选择与设置要求泡沫消防水泵、泡沫混合液泵应选择特性曲线平缓的离心泵，且其工作压力和流量应满足系统设计要求；当采用水力驱动式平衡式比例混合装置时，应将其消耗的水流量计入泡沫消防水泵的额定流量内；当采用环泵式比例混合器时，泡沫混合液泵的额定流量应为系统设计流量的1.1倍；泵进口管道上，应设置真空压力表或真空表；泵出口管道上，应设置压力表、单向阀和带控制阀的回流管。

（二）泡沫液泵的选择与设置要求泡沫液泵的工作压力和流量应满足系统最大设计要求，并应与所选比例混合装置的工作压力范围和流量范围相匹配，同时应保证在设计流量下泡沫液供给压力大于最大水压力；泡沫液泵的结构形式、密封或填充类型应适宜输送所选的泡沫液，其材料应耐泡沫液腐蚀且不影响泡沫液的性能；除水力驱动型泵外，泡沫液泵应按本规范对泡沫消防泵的相关规定设置动力源和备用泵，备用泵的规格型号应与工作泵相同，工作泵故障时应能自动与手动切换到备用泵；泡沫液泵应耐受时长不低于10min的空载运行；当泡沫液泵平时充泡沫液时，应充满。

二、泡沫比例混合器泡沫比例混合器是一种使水与泡沫原液按规定比例混合成的混合液，以供泡沫产生设备发泡的装置。

我国目前生产的泡沫比例混合器有环泵式泡沫比例混合器、压力式比例混合器、平衡压力泡沫比例混合器、管线式泡沫比例混合器。

第五节消防装备消防装备包括消防车、消防车随车装备和消防员个人装备三大部分，品种和规格很多，下面对仓库常用的消防装备作简要介绍。

一、消防车消防车是用于灭火、辅助灭火或消防救援的机动消防技术装备。

消防车就其功能不同可分为四大类：灭火消防车：指能依靠自身力喷射灭火剂，并能独立扑救火灾的消防车。

包括泵浦消防车、水罐消防车、泡沫消防车、干粉消防车、二氧化碳消防车和联用消防车等。

专勤消防车：指担负除灭火之外的某专项消防技术作业的消防车。

包括通讯指挥消防车、火场照明消防车、排烟消防车、枪险救援消防车、火因勘察消防车、消防宣传车等。

举高消防车：指装备举高和灭火装置，可进行登高灭火或消防救援的消防车。

包括登高平台消防车、举高喷射消防车和云梯消防车。

后援消防车：指用来向火场补充灭火剂及消防器材的消防车。

包括供水消防车、泡沫液罐车、器材消防车、救护消防车等。

我国消防车一般由通用运输车底盘装加各种消防专用机构而形成。

由承载能力在500～3000公斤的底盘改装的为轻型消防车；由承载能力在5 000～6 500公斤的底盘改装的为中型消防车；由承载能力在8000公斤以上的底盘改装的则为重型消防车。

由于在普通运输车底盘上改装，消防车在动力性能、机动性能、操纵稳定性能等方面受到较大局限。

要生产高性能消防车，必须进一步开发生产消防车专用底盘。

国产消防车常用的汽车底盘有东风EQ140，解放CA141和JN150，罗曼R10、215F等，分别用于改装中型和重型消防车。

(一)泡沫消防车1．用途泡沫消防车是装备有消防水泵、水罐、泡沫液罐和成套泡沫设备的灭火消防车。

该车可用于仓库扑救可燃、易燃液体火灾，也可用来扑救一般固体火灾(A、B类)。

扑救油类火灾时，使用3％或6％的泡沫液，通过混合装置、泡沫枪(炮)以6～10倍的空气泡沫发射到火源灭火。

2．分类目前，国产泡沫消防车采用解放、东风、黄河、罗曼等载重汽车底盘改装。

泡沫消防车按底盘承载能力可分为中型和重型两种，按有无车载炮可分为无载炮(CP型)泡沫车和载炮(CPP型)泡沫车两种。

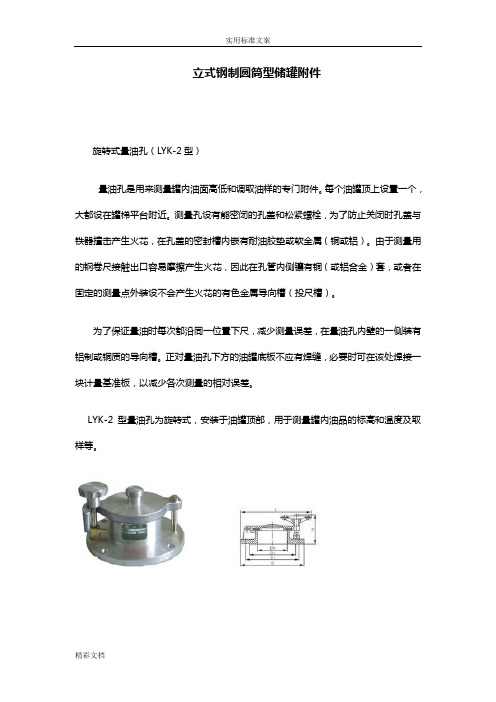

立式钢制圆筒型储罐附件旋转式量油孔（LYK-2型）量油孔是用来测量罐内油面高低和调取油样的专门附件。

每个油罐顶上设置一个，大都设在罐梯平台附近。

测量孔设有能密闭的孔盖和松紧螺栓，为了防止关闭时孔盖与铁器撞击产生火花，在孔盖的密封槽内嵌有耐油胶垫或软金属（铜或铝）。

由于测量用的钢卷尺接触出口容易摩擦产生火花，因此在孔管内侧镶有铜（或铝合金）套，或者在固定的测量点外装设不会产生火花的有色金属导向槽（投尺槽）。

为了保证量油时每次都沿同一位置下尺，减少测量误差，在量油孔内壁的一侧装有铝制或铜质的导向槽。

正对量油孔下方的油罐底板不应有焊缝，必要时可在该处焊接一块计量基准板，以减少各次测量的相对误差。

LYK-2型量油孔为旋转式，安装于油罐顶部，用于测量罐内油品的标高和温度及取样等。

订货参数及范围：型号规格：LYK-2 DN100、DN150、DN200、DN250材质要求：碳钢、铝合金及不锈钢工作压力：0.6Mpa~1.6Mpa连接方式：法兰连接【保养与维护】：量油孔经常启闭，容易损坏而发生漏气，因此要定期鉴定其严密性。

鉴定时，在孔的边缘涂上一层薄油漆，将孔盖轻轻盖上，用手加一定力，如衬垫上映有明显完整的痕迹，就可以认为合格。

若痕迹残缺不全，说明孔盖已不严密，应更换垫圈。

提示：一般要注意其使用的环境，尤其在沿海地区。

型立式泡沫产生器用于在油罐消防低倍数泡沫灭火系统中液上泡沫喷射。

本产品适合配用普通蛋白泡沫、氟蛋白泡泡沫液、抗溶性泡沫液和抗溶氟蛋白泡沫液。

参数型 号额定进口压力(MPa)工作压力范围额定混合液量(L/S) 发泡倍数特性系数K值 PCL80.50.3~0.6MPa4≥61088 215 PCL2416430户可根据使用需要选择不同的额定流量值，不同的额定流量配备相应的喷射孔板。

合液流量Q：Q=K·（Q：L/S、Ｐ：ＭＰａ）生器适合配用：３％和６％各种类型泡沫液。

特点：产品在传统的横式泡沫产生器的基础上做了较大的改进，与横式泡沫产生器相比有以下特点：便，安装时不再需要现场配备导流管组，入口联入系统管道，出口可直接安装在罐体上，用户只需根据立式产生器的产生器的法兰出口位置和罐体上泡沫挡板安装孔位即可。

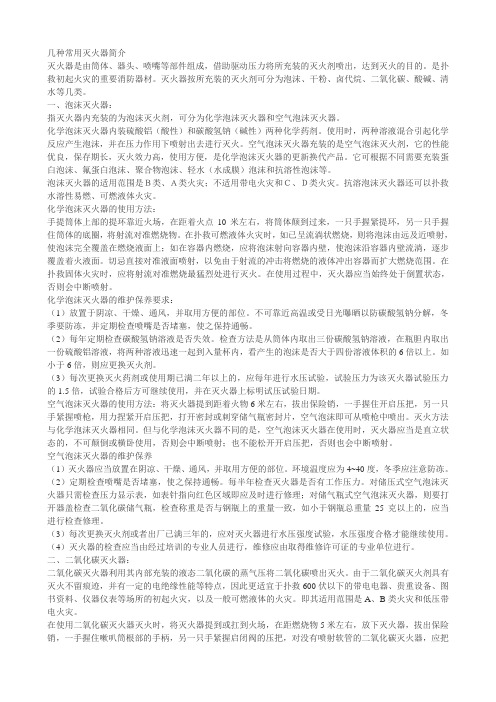

几种常用灭火器简介灭火器是由筒体、器头、喷嘴等部件组成，借助驱动压力将所充装的灭火剂喷出，达到灭火的目的。

是扑救初起火灾的重要消防器材。

灭火器按所充装的灭火剂可分为泡沫、干粉、卤代烷、二氧化碳、酸碱、清水等几类。

一、泡沫灭火器：指灭火器内充装的为泡沫灭火剂，可分为化学泡沫灭火器和空气泡沫灭火器。

化学泡沫灭火器内装硫酸铝（酸性）和碳酸氢钠（碱性）两种化学药剂。

使用时，两种溶液混合引起化学反应产生泡沫，并在压力作用下喷射出去进行灭火。

空气泡沫灭火器充装的是空气泡沫灭火剂，它的性能优良，保存期长，灭火效力高，使用方便，是化学泡沫灭火器的更新换代产品。

它可根据不同需要充装蛋白泡沫、氟蛋白泡沫、聚合物泡沫、轻水（水成膜）泡沫和抗溶性泡沫等。

泡沫灭火器的适用范围是Ｂ类、Ａ类火灾；不适用带电火灾和Ｃ、Ｄ类火灾。

抗溶泡沫灭火器还可以扑救水溶性易燃、可燃液体火灾。

化学泡沫灭火器的使用方法：手提筒体上部的提环靠近火场，在距着火点10米左右，将筒体颠到过来，一只手握紧提环，另一只手握住筒体的底圈，将射流对准燃烧物。

在扑救可燃液体火灾时，如已呈流淌状燃烧，则将泡沫由远及近喷射，使泡沫完全覆盖在燃烧液面上；如在容器内燃烧，应将泡沫射向容器内壁，使泡沫沿容器内壁流淌，逐步覆盖着火液面。

切忌直接对准液面喷射，以免由于射流的冲击将燃烧的液体冲出容器而扩大燃烧范围。

在扑救固体火灾时，应将射流对准燃烧最猛烈处进行灭火。

在使用过程中，灭火器应当始终处于倒置状态，否则会中断喷射。

化学泡沫灭火器的维护保养要求：（1）放置于阴凉、干燥、通风，并取用方便的部位。

不可靠近高温或受日光曝晒以防碳酸氢钠分解，冬季要防冻，并定期检查喷嘴是否堵塞，使之保持通畅。

（2）每年定期检查碳酸氢钠溶液是否失效。

检查方法是从筒体内取出三份碳酸氢钠溶液，在瓶胆内取出一份硫酸铝溶液，将两种溶液迅速一起到入量杯内，看产生的泡沫是否大于四份溶液体积的6倍以上。

如小于6倍，则应更换灭火剂。

第5章油罐区泡沫灭火系统设计5.1 泡沫灭火系统形式选择5.1.1 泡沫灭火系统形式根据《石油库设计规范》GB50074-2002第12.1.3条规定，内浮顶油罐应设低倍数泡沫灭火系统或中倍数泡沫灭火系统。

由于汽油储罐发生的火灾为B类火灾，《高倍数、中倍数泡沫灭火系统设计规范》GB50196-93第1.0.4条规定，汽油、煤油、柴油、工业苯等B类火灾使用中倍数泡沫灭火系统，所以本设计选用中倍数泡沫灭火系统。

中倍数泡沫液为发泡倍数为21～200的泡沫，国产YEZ型中倍数泡沫液是一种氟蛋白泡沫液，在油面上可流动一分钟左右，泡沫厚度可达5cm，其性能指标如表5-1所示。

表5-1 中倍数泡沫液性能性能指标相对密度（20℃）＞1.11pH值（20℃）6～7.5 黏度（20℃）/（10-3Pa·s）25～30流动点/℃≥-5发泡倍数（20℃）＞20 25%析液时间（20℃）/min ＞6抗烧时间（20℃）/min ＞105.1.2 泡沫灭火系统设施的设置方式根据《石油库设计规范》GB50074-2002第12.1.4条规定，单罐容量大于1000m3的油罐应采用固定式泡沫灭火系统。

所以本设计采用固定式中倍数泡沫灭火系统。

5.2 泡沫灭火系统设计内容5.2.1 沫灭火系统设计基本参数1．泡沫液的选型根据《高倍数、中倍数泡沫灭火系统设计规范》GB50196—93第3.2.2条，油罐宜选用混合比为6%型的中倍数泡沫液。

2．泡沫混合液的供给强度根据《高倍数、中倍数泡沫灭火系统设计规范》GB 50196—93第5.1.2.2条，泡沫混合液的供给强度为4L/min·m 2。

3．泡沫液的喷放时间根据《高倍数、中倍数泡沫灭火系统设计规范》GB50196—93第5.1.2.3条，泡沫的最小喷放时间可按表4-2确定。

表5-2 泡沫的最小喷放时间火灾类别时间/min 流散的B 类火灾，不超过100m 2流淌的B 类火灾10 油罐火灾15由于汽油储罐发生的为油罐火灾，所以泡沫的喷放时间按15min 设计。

消防救援装备泡沫枪使用应知应会
一、器材名称：消防泡沫枪
二、用途：消防泡沫枪是吸入空气产生和喷射空气泡沫的消防枪，适用于扑救可燃液体火灾，也可喷射清水扑救一般固体火灾。

三、参数：
1.在使用泡沫枪时，水泵压力调整应满足泡沫枪的工作压力（0.7MPa），压力的大小将影响泡沫的灭火性能。

2.喷射时应顺风方向喷射，防止泡沫飞溅，影响灭火效能。

五、维护保养：
1.为了延长泡沫枪使用寿命，必须加强日常保养，使用完后要清洗擦拭干净，保持完整好用。

2.存放于阴凉处，不要置于高温和日晒环境下，防止输液管老化。

成品油库泡沫灭火系统存用量分析摘要：在石油化工生产、销售过程中，油库是一个非常重要的环节。

油库在进行成品油储存过程中，发生火灾的风险最高、危害性最强，现油库储罐着火主要灭火措施是泡沫灭火。

本文综合文献资料并介绍油库泡沫灭火系统简单介绍，结合某油库实际分析了泡沫储量配备需求，通过规范计算，明确油库泡沫灭火液配备数量，给油库相关管理人员提供理论依据与参考。

关键词：6%氟蛋白泡沫液；供给强度；保护面积1引言泡沫是扑救油品火灾的最有效的灭火剂，泡沫灭火系统是《石油库设计规范》规定的油罐灭火系统，是油库行之有效的灭火手段。

因此，泡沫灭火系统的良好的设计、操作、管理是预防和扑灭油罐火灾的关键所在。

2 泡沫灭火系统2.1泡沫灭火系统分类泡沫灭火系统按泡沫灭火剂的发泡的性能分为低倍数泡沫灭火系统、中倍数泡沫没活系统、高倍数泡沫灭火系统；按灭火时泡沫喷射方式分为液上喷射泡沫灭火系统、液下喷射泡沫灭火系统和泡沫喷淋系统。

按设备安装使用方式分为固定式泡沫灭火系统、半固定式泡沫灭火系统、移动式泡沫灭火系统。

按泡沫灭火系统灭火范围分为全淹没式泡沫和局部应用式泡沫灭火系统，现行成品油库多配备为低倍泡沫固定式泡沫灭火系统。

2.2泡沫液及泡沫液罐泡沫液是泡沫灭火系统使用的灭火剂。

按发泡倍数泡沫液分为低倍数、中倍数、高倍数三种。

发泡倍数是指泡沫的体积与产生这些泡沫的泡沫混合液体积之比。

泡沫液储罐是储存泡沫液的装置，当采用环泵式或平衡压力式泡沫比例混合流程时，泡沫液储罐应选用常压储罐；当采用压力式泡沫比例混合流程时，泡沫液储罐应选用压力储罐。

泡沫液储罐宜采用耐腐蚀材料制作，当采用钢罐时，罐内壁应作防腐处理。

泡沫液储罐的大小由计算确定，应能储存够扑灭一次火灾所需的泡沫液量。

泡沫液储罐分为卧式或立式两种，主要规格有300L、400L、500L、600L、700L、800L、1000L、1200L、1500L和2000L。

其附件有液面计、出液口、排渣孔、进料孔、人孔、取样口、吸气阀或带控制阀的通气管等。
