中铁十七局集团沪昆客专作业指导书之隧道篇(已排好)(1)

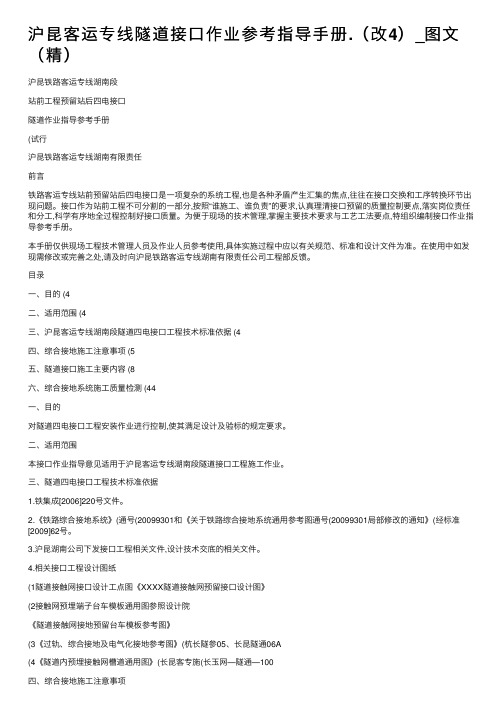

沪昆客运专线隧道接⼝作业参考指导⼿册.（改4）_图⽂（精）沪昆铁路客运专线湖南段站前⼯程预留站后四电接⼝隧道作业指导参考⼿册(试⾏沪昆铁路客运专线湖南有限责任前⾔铁路客运专线站前预留站后四电接⼝是⼀项复杂的系统⼯程,也是各种⽭盾产⽣汇集的焦点,往往在接⼝交换和⼯序转换环节出现问题。

接⼝作为站前⼯程不可分割的⼀部分,按照“谁施⼯、谁负责”的要求,认真理清接⼝预留的质量控制要点,落实岗位责任和分⼯,科学有序地全过程控制好接⼝质量。

为便于现场的技术管理,掌握主要技术要求与⼯艺⼯法要点,特组织编制接⼝作业指导参考⼿册。

本⼿册仅供现场⼯程技术管理⼈员及作业⼈员参考使⽤,具体实施过程中应以有关规范、标准和设计⽂件为准。

在使⽤中如发现需修改或完善之处,请及时向沪昆铁路客运专线湖南有限责任公司⼯程部反馈。

⽬录⼀、⽬的 (4⼆、适⽤范围 (4三、沪昆客运专线湖南段隧道四电接⼝⼯程技术标准依据 (4四、综合接地施⼯注意事项 (5五、隧道接⼝施⼯主要内容 (8六、综合接地系统施⼯质量检测 (44⼀、⽬的对隧道四电接⼝⼯程安装作业进⾏控制,使其满⾜设计及验标的规定要求。

⼆、适⽤范围本接⼝作业指导意见适⽤于沪昆客运专线湖南段隧道接⼝⼯程施⼯作业。

三、隧道四电接⼝⼯程技术标准依据1.铁集成[2006]220号⽂件。

2.《铁路综合接地系统》(通号(20099301和《关于铁路综合接地系统通⽤参考图通号(20099301局部修改的通知》(经标准[2009]62号。

3.沪昆湖南公司下发接⼝⼯程相关⽂件,设计技术交底的相关⽂件。

4.相关接⼝⼯程设计图纸(1隧道接触⽹接⼝设计⼯点图《XXXX隧道接触⽹预留接⼝设计图》(2接触⽹预埋端⼦台车模板通⽤图参照设计院《隧道接触⽹接地预留台车模板参考图》(3《过轨、综合接地及电⽓化接地参考图》(杭长隧参05、长昆隧通06A(4《隧道内预埋接触⽹槽道通⽤图》(长昆客专施(长⽟⽹—隧通—100四、综合接地施⼯注意事项(⼀杭长段1.对于隧道素混凝⼟衬砌的情况,隧道内接触⽹吊柱悬挂点处需单独设置加强钢筋⽹⽚,采⽤后置锚栓、预留接地端⼦⽅式,设置要求详见“杭长隧参05-09”图纸。

铁路施工作业指导书范本—隧道篇隧道篇隧道开挖作业指导书1目的明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。

2编制依据⑴《客运专线铁路隧道工程施工指南》（TZ214-2005）⑵《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号⑶《新建铁路福厦线施工图设计文件》3适用范围适用于新建铁路福厦线双线隧道正洞及其辅助坑道的开挖施工。

4隧道开挖施工4.1方案设计要求本线隧道按新奥法原理组织施工，并要根据不同围岩级别及周边环境选择相应工法，应根据监控量测结果，适时施作二次衬砌。

黄土隧道施工严格按照“严控水、强支护、短进尺、勤量测”的原则组织施工，应特别注意地表冲沟、陷穴对隧道的影响，要加强调查和处理。

石质隧道破碎带按照“先支护、后开挖、短进尺、弱爆破、快封闭、勤量测”的原则进行组织施工。

隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。

洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。

洞口明洞采用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土，然后施做暗洞超前大管棚，随后立即做好明洞衬砌，随后进入暗洞施工，待明洞混凝土达到设计规定的强度后及时进行明洞洞顶回填。

暗洞开挖根据围岩情况Ⅴ级地段采用CRD法或双侧壁导坑法施工，Ⅳ级采用CD法或弧型导坑预留核心土法施工，每循环进尺控制在1m以内，Ⅱ、Ⅲ级及横洞Ⅳ、Ⅴ级围岩采用台阶法施工，每循环进尺控制在2.5m以内。

黄土隧道开挖采用人工配合挖掘机进行，出碴采用装载机配合大型或中型自卸汽车无轨运输。

石质隧道采用钻爆法开挖，出碴采用装载机配合大型或中型自卸汽车无轨运输。

施工通风采用管道压入式通风。

在施工过程中应不断总结经验，优化工艺。

加强超前地质预测、预报，加强围岩监控量测管理。

根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道安全。

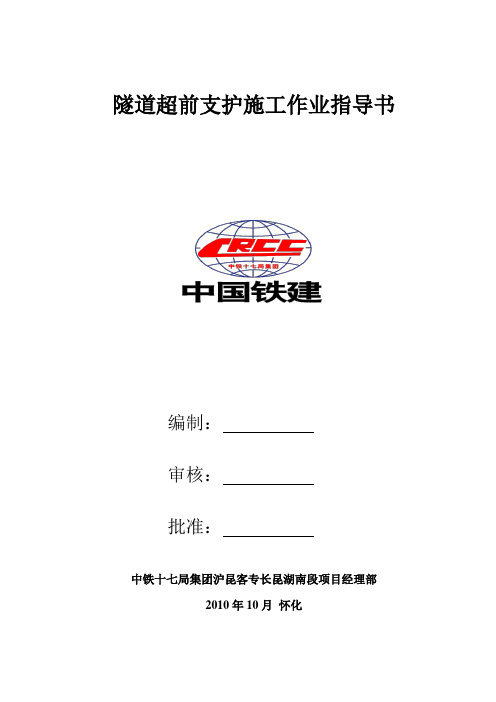

隧道超前支护施工作业指导书编制：审核：批准：中铁十七局集团沪昆客专长昆湖南段项目经理部2010年10月怀化超前支护施工作业指导书编制目的：对超前支护施工进行过程控制，以保证超前支护的施工质量。

适用范围：适用于本标段所有隧道超前小导管作业。

职责分工：由试验人员进行检测原材料、成品质量，并作出合格和不合格成果报告书，指导施工。

由工程部进行施工方法控制，并根据试验结果对施工方案进行改进。

由安质部进行施工质量和安全控制。

编制依据技术标准/质量标准：《客运专线隧道工程施工质量验收暂行标准》－铁建设[2005]160号《客运专线隧道工程施工技术指南》－TZ214-2005《铁路隧道喷锚构筑法技术规范》—TB10108-2002 J159-2002 在Ⅳ级和V级围岩的开挖中，由于掌子面围岩自稳性能差，为了在后续初期支护的施工中提供足够的时间和安全保护，需要采取辅助施工措施，一般采用超前小导管；固结围岩注浆;在施工中常用超前支护，本作业指导书仅涉及超前小导管。

超前小导管支护钢管采用外径42mm×3.5mm的热轧无缝钢管。

钢管按设计钻注浆孔。

钢管按设计布置，从钢架腹部穿过。

超前小导管施工超前小导管工艺见附图“超前注浆小导管施工工艺流程图”1.小导管制作小导管采用φ42热轧无缝钢管制作，其长度按设计要求截取。

除管身后端不小于30cm的止浆段外，其余段均设置10mm注浆孔，注浆孔孔距为15cm，沿管身梅花形布置。

小导管前端应制成锥形，以方便插入。

2.小导管布置超前单层小导管，钢管外插角以5°～10°为宜，可根据实际情况作适当调整，但不大于10°。

Ⅳ级围岩在拱部120°范围布置，小导管长3.5m，环向间距为40cm，每2.0m施作一环，其纵向搭接长度不小于1.0m；V级围岩在拱部150°范围布置，小导管长4.0m，环向间距为30cm，每2.4m 施作一环，其纵向搭接长度不小于1.0m。

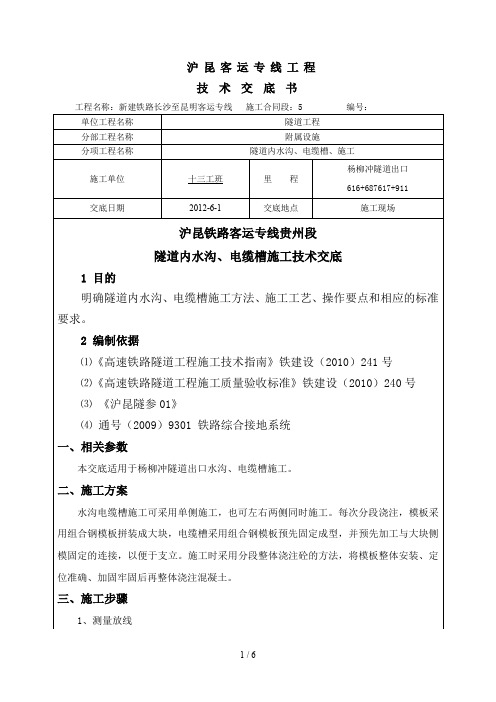

沪昆客运专线工程技术交底书工程名称：新建铁路长沙至昆明客运专线施工合同段：5 编号：单位工程名称隧道工程分部工程名称附属设施分项工程名称隧道内水沟、电缆槽、施工杨柳冲隧道出口施工单位十三工班里程616+687617+911交底日期2012-6-1交底地点施工现场沪昆铁路客运专线贵州段隧道内水沟、电缆槽施工技术交底1 目的明确隧道内水沟、电缆槽施工方法、施工工艺、操作要点和相应的标准要求。

2 编制依据⑴《高速铁路隧道工程施工技术指南》铁建设（2010）241号⑵《高速铁路隧道工程施工质量验收标准》铁建设（2010）240号⑶《沪昆隧参01》⑷通号（2009）9301 铁路综合接地系统一、相关参数本交底适用于杨柳冲隧道出口水沟、电缆槽施工。

二、施工方案水沟电缆槽施工可采用单侧施工，也可左右两侧同时施工。

每次分段浇注，模板采用组合钢模板拼装成大块，电缆槽采用组合钢模板预先固定成型，并预先加工与大块侧模固定的连接，以便于支立。

施工时采用分段整体浇注砼的方法，将模板整体安装、定位准确、加固牢固后再整体浇注混凝土。

三、施工步骤1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。

靠二衬边墙一侧为电力电缆槽，靠隧中一侧为通信电缆槽。

测量员根据设计图和施工技术交底要求，单侧每10m放样1组（含2个点）定位点，其中1个点放样至二衬边墙上，为水沟电缆槽顶面标高点；另外1个放样至仰拱填充面上，为水沟电缆槽最外侧侧壁水平位置点，施工中要求隧中到沟槽身外侧净空比设计放大2厘米。

采用书面交底和现场技术交底形式将有关资料和测量点位交付现场技术员及工区测量班。

其具体尺寸如下图1所示：图1 水沟电缆槽施工尺寸及配筋图2、凿毛两侧二衬矮边墙与电缆槽结合面、沟槽身与底座结合面，均必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，从而保证施工质量。

铁路客运专线隧道工程施工作业指导书大全编制人：审核人：批准人：项目经理部二O一二年六月目录管棚施工作业指导书 ................................................................................................................................ - 1 -1、编制目的............................................................................................................................................... - 1 -2、适用范围............................................................................................................................................... - 1 -3、职责分工............................................................................................................................................... - 1 -4、编制依据-技术标准／质量标准......................................................................................................... - 1 -5、洞口大管棚施工参数........................................................................................................................... - 1 -5.1原材料要求.................................................................................................................................. - 1 -5.2技术参数...................................................................................................................................... - 1 -6、管棚施工............................................................................................................................................... - 1 -6.1长管棚及钢筋制作...................................................................................................................... - 2 -6.2导向墙浇筑及导向管预埋.......................................................................................................... - 2 -6.3钻孔.............................................................................................................................................. - 3 -6.4安装管棚钢管.............................................................................................................................. - 3 -6.5管棚钢管注浆.............................................................................................................................. - 4 -7、质量检查内容....................................................................................................................................... - 5 -隧道开挖施工作业指导书......................................................................................................................... - 7 -1、编制目的............................................................................................................................................... - 7 -2、适用范围............................................................................................................................................... - 7 -3、职责分工............................................................................................................................................... - 7 -4、编制依据-技术标准／质量标准......................................................................................................... - 7 -5、开挖工法............................................................................................................................................... - 7 -5.1 全断面开挖................................................................................................................................. - 8 -5.2 台阶法开挖................................................................................................................................. - 8 -5.3 弧形导坑预留核心土法开挖..................................................................................................... - 8 -5.4 三台阶七步法开挖..................................................................................................................... - 8 -5.5 三台阶临时仰拱法开挖............................................................................................................. - 8 -5.6 双侧壁导坑法开挖..................................................................................................................... - 8 -6、施工注意事项..................................................................................................................................... - 17 -7、留变形量的控制................................................................................................................................. - 17 -8、质量检查标准..................................................................................................................................... - 17 -湿喷砼施工作业指导书........................................................................................................................... - 19 -1、编制目的............................................................................................................................................. - 19 -2、适用范围............................................................................................................................................. - 19 -3、职责分工............................................................................................................................................. - 19 -4、编制依据技术标准/质量标准........................................................................................................... - 19 -5、工程设计情况..................................................................................................................................... - 19 -6、喷砼支护与开挖之间协调................................................................................................................. - 19 -7、喷射砼材料......................................................................................................................................... - 21 -7.1水泥............................................................................................................................................ - 21 -7.2砂................................................................................................................................................ - 21 -7.3石子............................................................................................................................................ - 21 -7.4速凝剂........................................................................................................................................ - 21 -7.5水................................................................................................................................................ - 21 -7.6外加剂........................................................................................................................................ - 21 -8、喷射砼前的准备工作......................................................................................................................... - 21 -9、施工工艺............................................................................................................................................. - 23 -9.1 施工工艺流程........................................................................................................................... - 23 -9.2 搅拌运输................................................................................................................................... - 24 -9.3 喷砼........................................................................................................................................... - 24 -10、现场的几种试验方法....................................................................................................................... - 27 -10.1喷射混凝土与围岩粘结强度的试验方法.............................................................................. - 27 -10.2 回弹率..................................................................................................................................... - 27 -10.3 喷射砼的强度检验................................................................................................................. - 27 -10.4 喷射砼的配合比检验............................................................................................................. - 28 -10.5 喷射砼的早期(1d)强度检查................................................................................................. - 28 -10.6 喷射砼的原材料每盘称量检查............................................................................................. - 28 -10.7 喷射砼表面检查..................................................................................................................... - 28 -10.8 喷射砼坍落度检查................................................................................................................. - 28 -10.9 喷射砼砂石含水率检查......................................................................................................... - 28 -11、安全环保注意事项........................................................................................................................... - 28 -锚杆支护施工作业指导书....................................................................................................................... - 30 -1、编制目的............................................................................................................................................. - 30 -2、适用范围............................................................................................................................................. - 30 -3、职责分工............................................................................................................................................. - 30 -4、编制依据技术标准/质量标准........................................................................................................... - 30 -5、设计情况............................................................................................................................................. - 30 -6、施工方法............................................................................................................................................. - 30 -6.1砂浆锚杆.................................................................................................................................... - 30 -6.2 锚杆施工工艺........................................................................................................................... - 31 -6.2中空注浆锚杆............................................................................................................................ - 32 -6.3锚杆的安装................................................................................................................................ - 32 -6.3锚杆垫板.................................................................................................................................... - 33 -6.4锚杆的长度、砂浆饱满度质量无损检测................................................................................ - 34 -7、质量标准............................................................................................................................................. - 34 -7.1主控项目.................................................................................................................................... - 34 -7.2 锚杆一般项目........................................................................................................................... - 35 -隧道钢架支护施工作业指导书............................................................................................................... - 36 -1、编制目的............................................................................................................................................. - 36 -2、适用范围............................................................................................................................................. - 36 -3、职责分工............................................................................................................................................. - 36 -4、编制依据技术标准/质量标准........................................................................................................... - 36 -5、设计参数............................................................................................................................................. - 36 -6、格栅钢架与型钢钢架......................................................................................................................... - 36 -7、钢架制作............................................................................................................................................. - 37 -7.1格栅钢架.................................................................................................................................... - 37 -7.2型钢钢架.................................................................................................................................... - 37 -9、注意事项............................................................................................................................................. - 39 -10、底角的处理....................................................................................................................................... - 40 -10.1 锁脚......................................................................................................................................... - 40 -10.2 钢架的落底接长..................................................................................................................... - 40 -11、机械人员配备................................................................................................................................... - 40 -12、质量标准........................................................................................................................................... - 40 -12.1 钢架主控项目要求................................................................................................................. - 40 -12.2 钢架一般项目要求................................................................................................................. - 41 -超前支护施工作业指导书....................................................................................................................... - 42 -1、编制目的............................................................................................................................................. - 42 -2、适用范围............................................................................................................................................. - 42 -3、职责分工............................................................................................................................................. - 42 -4、编制依据技术标准/质量标准........................................................................................................... - 42 -5、超前小导管施工................................................................................................................................. - 42 -5.1小导管制作................................................................................................................................ - 42 -5.2小导管布置................................................................................................................................ - 43 -5.3小导管的施工............................................................................................................................ - 43 -5.4超前小导管预注浆.................................................................................................................... - 44 -6、质量标准............................................................................................................................................. - 44 -6.1主控项目.................................................................................................................................... - 44 -6.2一般项目.................................................................................................................................... - 45 -监控量测施工作业指导书....................................................................................................................... - 46 -1、编制目的............................................................................................................................................. - 46 -2、适用范围............................................................................................................................................. - 46 -3、职责分工............................................................................................................................................. - 46 -4、编制依据技术标准/质量标准........................................................................................................... - 46 -5、量测项目............................................................................................................................................. - 46 -6、隧道施工过程中应进行洞内、外观察............................................................................................. - 47 -7、量测现场作业..................................................................................................................................... - 47 -7.1现场量测要求............................................................................................................................ - 47 -7.2施工监测.................................................................................................................................... - 48 -8、量测断面布置..................................................................................................................................... - 48 -8.1测线布设.................................................................................................................................... - 48 -8.2量测断面间距............................................................................................................................ - 48 -8.3拱顶下沉量计算........................................................................................................................ - 48 -9、量测频率............................................................................................................................................. - 50 -10、量测数据处理................................................................................................................................... - 51 -11、量测数据的应用............................................................................................................................... - 53 -12、地表下沉量测................................................................................................................................... - 53 -12.1测点布置.................................................................................................................................. - 54 -12.2测量方法.................................................................................................................................. - 55 -12.3围岩稳定性和支护效果分析.................................................................................................. - 55 -13、量测结束标准................................................................................................................................... - 55 -衬砌防排水施工作业指导书................................................................................................................... - 56 -1、编制目的............................................................................................................................................. - 56 -2、适用范围............................................................................................................................................. - 56 -3、职责分工............................................................................................................................................. - 56 -4、编制依据技术标准/质量标准：....................................................................................................... - 56 -5、防排水水设计..................................................................................................................................... - 56 -5.1防水设计.................................................................................................................................... - 56 -5.2排水设计.................................................................................................................................... - 57 -6、隧道防排水施工工艺流程................................................................................................................. - 57 -7、防水层的施工..................................................................................................................................... - 57 -7.1基面清理.................................................................................................................................... - 59 -7.2分体式防水板无钉铺设工艺.................................................................................................... - 59 -7.3缓冲层固定................................................................................................................................ - 59 -7.4防水板铺设................................................................................................................................ - 60 -7.5防水板铺设质量检查................................................................................................................ - 61 -8.施工缝界面防水施工工艺................................................................................................................... - 62 -8.1混凝土界面剂............................................................................................................................ - 62 -8.2中埋式止水带及背贴式止水带施工........................................................................................ - 62 -8.3聚硫密封胶................................................................................................................................ - 64 -9、双侧水沟和中心水沟施工................................................................................................................. - 66 -二次衬砌施工作业指导书....................................................................................................................... - 67 -1、编制目的............................................................................................................................................. - 67 -2、适用范围............................................................................................................................................. - 67 -3、职责分工............................................................................................................................................. - 67 -4、编制依据技术标准/质量标准........................................................................................................... - 67 -5、仰拱及仰拱填充................................................................................................................................. - 67 -6、拱墙衬砌施工工艺流程..................................................................................................................... - 68 -7、衬砌台车............................................................................................................................................. - 69 -8、混凝土的生产和运输......................................................................................................................... - 70 -9、衬砌混凝土施工................................................................................................................................. - 70 -9.1台车对位.................................................................................................................................... - 71 -9.2浇筑............................................................................................................................................ - 72 -9.3脱模养护.................................................................................................................................... - 73 -10、高性能砼实现的选配及施工控制................................................................................................... - 73 -11、钢筋施工........................................................................................................................................... - 74 -11.1原材料检验.............................................................................................................................. - 74 -11.2技术准备.................................................................................................................................. - 75 -11.3钢筋加工.................................................................................................................................. - 75 -11.4钢筋安装.................................................................................................................................. - 75 -超前地质预报施工作业指导书............................................................................................................... - 76 -1、编制目的............................................................................................................................................. - 76 -2、适用范围............................................................................................................................................. - 76 -3、职责分工............................................................................................................................................. - 76 -4、编制依据技术标准/质量标准........................................................................................................... - 76 -5、隧道施工期超前地质预报的主要内容和方法................................................................................. - 76 -5.1主要内容.................................................................................................................................... - 76 -5.2方法............................................................................................................................................ - 76 -6、超前地质预报与补充地质调查工作流程......................................................................................... - 76 -7、综合超前地质预测预报工作流程..................................................................................................... - 77 -8、TSP-203地质预报系统...................................................................................................................... - 77 -8.1简介............................................................................................................................................ - 77 -8.2 TSP-203地震波探测仪探测原理............................................................................................ - 78 -8.3洞内数据采集............................................................................................................................ - 79 -8.4 TSP-203地震波探测仪数据处理与分析................................................................................ - 80 -9、地质雷达探测法................................................................................................................................. - 80 -10、红外线探水法................................................................................................................................... - 81 -11、水平超前钻孔................................................................................................................................... - 81 -12、补充地质调查................................................................................................................................... - 83 -13、掌子面地质素描............................................................................................................................... - 83 -14、超前地质预报规章制度................................................................................................................... - 84 -14.1地质勘察与超前预报规划...................................................................................................... - 84 -14.2 地质勘察与超前预报组织机构建立..................................................................................... - 84 -管棚施工作业指导书1、编制目的指导本标段隧道工程的洞口、洞身长管棚施工，保证工程质量和施工安全。

沪昆铁路客运专线某标段隧道施工培训沪昆铁路客运专线是我国东南沿海地区至西南内陆地区的重要交通枢纽，它的建设对于促进区域经济发展，提高交通运输效率具有重要意义。

而其中的隧道施工则是沪昆铁路客运专线建设中的关键环节之一。

为了保证隧道施工的顺利进行，需要对施工人员进行专业化培训。

下面将对沪昆铁路客运专线某标段隧道施工培训的相关内容进行探讨。

一、培训内容1. 隧道施工的概述和背景介绍：培训的第一部分应该是对隧道施工的概述和背景介绍，包括沪昆铁路客运专线的整体规划和目标、隧道施工的意义和难点等。

这样可以让施工人员充分了解隧道施工的重要性，增强他们的责任感和使命感。

2. 隧道施工的基本原理和技术：培训中还应该重点介绍隧道施工的基本原理和技术，包括隧道的类型和选址、隧道施工的工艺流程、施工设备和材料的选择等。

这样可以让施工人员对隧道施工的基本知识有一个清晰的了解，为实际施工打下基础。

3. 隧道施工的安全管理和环境保护：在培训中，还应该重点强调隧道施工的安全管理和环境保护。

这包括施工现场的安全措施、应急预案的制定、保障施工人员的劳动安全和个人防护等。

同时还应该介绍隧道施工对环境的影响和相应的环境保护措施，以确保施工过程中的安全和环境的可持续发展。

4. 隧道施工中的质量控制和质量检测：培训中还应该重点介绍隧道施工中的质量控制和质量检测。

这包括工程质量的基本要求、施工过程中的质量控制措施、质量问题的处理和解决等。

同时还应该介绍隧道施工中的常见质量缺陷和相应的检测方法，以提高施工人员的质量意识和技术水平。

二、培训方法1. 理论教学：理论教学是隧道施工培训的基础，可以通过讲座、课堂教学的方式进行。

讲师可以以幻灯片、视频等多媒体形式展示相关内容，通过解析和实例讲解，使学员能够更加直观地理解和掌握知识。

2. 实践操作：隧道施工是一项实践性很强的工作，因此培训中应该安排实际操作环节。

可以选择一些实际的施工场地，组织学员进行现场实操，通过亲自动手操作，使学员更加深入地了解隧道施工的具体过程和技术要求。

沪昆铁路客运专线某标段隧道施工培训范本沪昆铁路客运专线是中国重要的铁路干线之一，沪昆铁路客运专线某标段隧道施工是整个铁路建设中的重要环节，对于确保施工质量和安全至关重要。

为了提高施工人员的专业知识和技能，我公司特编写了以下施工培训范本，旨在向施工人员传授相关的知识和技能，希望能够对你们的隧道施工工作有所帮助。

一、隧道施工概述（____字）1. 隧道施工的背景和意义隧道施工是指通过人工或机械在地下开挖一定规模和形状的通道，用于铁路、公路、地铁等交通工程中。

隧道的施工对于建设高铁、扩大交通网络等方面具有重要的作用和意义，能够实现地理障碍的克服，提高交通运输效率，促进经济的发展。

2. 隧道施工的基本要求（1）安全：隧道施工过程中，安全是首要考虑的因素，必须严格按照安全规范操作，防止事故的发生。

（2）质量：隧道施工的质量直接关系到使用寿命和安全性，要求严格按照设计要求进行施工，确保质量合格。

（3）进度：隧道施工需要按照合理的进度进行，确保工期的完成。

3. 隧道施工的流程隧道施工的基本流程包括勘察、设计、施工准备、开挖、支护、衬砌、排水及安装设备等步骤，每个步骤都有其具体的要求和操作。

二、隧道施工勘察与设计（____字）1. 隧道施工勘察的目的和内容隧道施工勘察是指针对隧道工程区域进行详细的勘查和调查工作，以获取区域的地质、水文等相关信息，为施工后续工作提供数据支持。

隧道施工勘察的内容主要包括地质勘察、水文勘察、地质灾害调查等。

2. 隧道施工设计的原则和要求（1）技术经济可行性：隧道设计必须具备技术上的可行性和经济上的合理性。

（2）安全性：隧道设计必须满足安全性要求，保证施工中和运营中的安全。

（3）适应性：隧道设计要适应工程环境的变化和未来的发展需求。

3. 隧道施工设计的流程隧道施工设计的基本流程包括方案设计、施工图设计、施工组织设计等步骤，每个步骤都有其具体的要求和操作。

三、隧道施工准备（____字）1. 隧道施工准备的目的和内容隧道施工准备是指为隧道施工做好前期的准备工作，包括人员、材料、设备等准备工作。

隧道工程施工作业指导书目录1、明洞施工作业指导书2、洞身开挖施工作业指导书3、隧道爆破施工作业指导书4、锚杆施工作业指导书5、喷射砼施工作业指导书6、型钢钢架施工作业指导书7、结构防、排水施工作业指导书8、二次衬砌施工作业指导书9、路基施工作业指导书10、挡土墙施工作业指导书11、骨架护坡施工作业指导书12、预应力锚索施工作业指导书13、格构梁施工作业指导书明洞施工作业指导书首先按设计要求施作洞顶截水沟、天沟以及排水沟，然后按照设计坡度刷坡。

边仰坡及洞口处开挖面，采用人工借助反铲、风镐、风钻由上而下进行开挖，并随之进行防护。

进口端洞门为单压式明洞门，施工时先按设计要求施作截水沟，然后逐级进行边坡开挖，做到开挖一级，防护一级。

按明洞施工工序施作明洞，待明洞施工完成后，进入隧道洞身施工。

由于本明洞地质条件极差，为防止坡体滑动、保证坡体的稳定性，明洞采用明挖和暗挖并分段施工的方法。

左拱部采用明挖法施工，其他部位均采用暗挖法进行施工。

施工时先明挖左拱部土体，并随即对开挖土体两侧的边坡进行R32N 自进式锚杆注浆加固。

加固好后施作暗挖段Φ108管棚和间距为80cm的I20a型钢钢架护拱。

待型钢钢架护拱做好后，对本段明洞部分施作防水层进行土石回填以保证山体压力平衡，并施做右拱部暗挖部分管棚。

待右拱部暗挖及初期支护段完成后，再分部暗挖边墙及仰拱部分，边墙及仰拱部分的支护随开挖同步进行，使初期支护及早封闭，形成较好的支护状态以减少围岩的沉降。

附图：明洞施工工艺框图出口端为无端墙斜交洞门，先将坡面防护、预应力锚索及格构梁施作完成后，方可施作洞门工程。

由于本洞门与线路斜交,施工较一般地段复杂,施工时型钢钢架先在洞外预先按设计尺寸制作好后,现场精确放样,逐榀安装,将初期支护部分完成后，便可开始进洞施工,进洞后出口段按CD工法施工以减小围岩松驰变形量。

明洞施工工艺框图洞身开挖施工作业指导书1、Ⅰ类围岩地段Ⅰ类围岩采用CRD工法进行开挖，开挖前采用L=400cm的R32N自进式锚杆进行超前注浆支护。

系统锚杆（管）施工作业指导书1.适用范围适用于新建福州至厦门铁路隧道工程系统锚杆、临时支护锚杆、Ⅴd围岩φ42锚管施工。

2.作业准备2.1内业技术准备2.1.1锚杆施工前，组织技术人员认真学习实施性施工组织设计，阅读、审核施工图后，澄清有关技术问题，熟悉规范和技术标准。

2.1.2制定施工安全保证措施，提出应急预案。

2.1.3施工前进行三级技术交底。

即项目总工程师对项目部各部室及技术人员进行技术交底；技术主管人员对作业队技术负责人进行技术交底；作业队技术负责人对班组长及全体作业人员进行技术交底。

对作业人员进行上岗前技术培训，考核合格后上岗。

2.2 外业技术准备2.2.1检查高压风、水、电、管路畅通，接头完好，施工机具性能符合施工要求，机械性能良好；锚杆质量检验合格。

2.2.2在隧道洞身标注锚杆（管）位置。

3.技术要求3.1孔位根据设计要求和围岩情况用红油漆在初喷混凝土面上作出标记，钻孔方向沿隧道周边径向钻孔。

3.2锚杆孔距、锚杆深度符合设计和规范要求，梅花形布置，锚杆孔距允许偏差为±15cm，锚杆孔的深度应大于锚杆长度的10cm。

3.3初喷混凝土后及时进行钻孔和锚杆安装，杆体插入锚杆孔时，保持位置居中，锚杆杆体露出岩面长度不大于喷层厚度。

3.4有水地段先引出孔内的水或在附近另行钻孔、安装锚杆。

用注浆机向锚杆孔内注浆，确保浆液饱满密实，注浆过程应连续，一次完成，观察到浆液从止浆塞边缘流出或压力表达到设计值，即可停止注浆。

3.5锚杆垫板与基面密贴。

锚管采用Φ42mm，厚度3.5mm的无缝钢管制作，每根长3.0m，在前部钻注浆孔，孔径6～8mm，孔间距10～20cm,呈梅花型布置，前端加工成锥形，尾部长度不小于100cm 作为不钻孔的止浆段。

4.施工程序与工艺流程4.1施工程序4.1.1砂浆锚杆边墙使用砂浆锚杆。

施工准备→测量定位→钻孔→清孔检查→浆液配制及压浆→安设锚杆→安设垫板→质量检验。

铁路施工作业指导书范本—《隧道篇》隧道施工作业指导书范本一、施工前的准备1. 隧道施工计划的制定制定隧道施工计划是隧道施工前必须完善的一个环节。

该计划应包括工人配备、机械配备、工程量计划、施工时间表等内容，以确保施工任务能够及时满足。

2. 施工材料的采购采购施工所需要的各类材料是施工前必不可少的准备工作之一。

其中，砖块、水泥、砂石、钢筋等材料是隧道施工的重要原材料，必须事先妥善安排。

3. 设备和材料的调配在施工前需要对设备和材料进行调配，以便于施工任务的顺利进行。

此外还需要提前展开设备、车辆、材料等的清点工作。

4. 现场检查在施工开始前进行现场检查，以确认施工所需的条件是否已准备就绪，如电力、通讯设施、水电接口、安全措施等，确保施工环境的适宜性。

5. 环境治理在施工前需要对工作区域进行环境治理工作，比如清理垃圾、除草、清理水路、废品等，以方便施工。

6. 安全措施在施工前需要启动相应的安全措施，确保施工过程的顺利进行。

比如，为工人配备安全帽、工作服、安全鞋等个人防护器材，采取严格的安全营造，避免安全事故发生。

二、施工流程1. 布置施工现场在施工开始前需要对工作区域进行布置，如建立材料堆放区、设立办公室、设置标示等，使施工过程可行。

2. 预制砖块在施工进行时首先需要进行预制砖块的工作，确保有足够的材料。

预制出来的砖块需要进行备用，以便开展随时的施工。

3. 砌筑隧道墙体在预制好砖块之后，开始进行隧道墙体的砌筑工作。

该过程需要精准的测量与砌筑技术，确保施工完成的精确性和安全性。

4. 钢筋绑扎在砌筑墙体后，需要对墙体进行钢筋绑扎的工作，以方便后续拱顶的浇筑。

5. 灌注拱顶在墙体上钢筋绑扎完成后，开始对拱顶进行灌注工作。

在该过程中需要严格按照施工设计要求进行操作，确保施工完成的精确性和安全性。

6. 清理现场在隧道施工完成后需要进行现场的清理工作，清除掉各类的工程垃圾、辅助材料、工作设备等，确保施工完成的美观和安全。

沪昆铁路客运专线某标段隧道施工培训沪昆铁路客运专线是连接上海与昆明两座城市的重要铁路线路，对于促进沪昆两地经济、文化的发展具有重要意义。

其中，隧道施工是沪昆铁路客运专线建设过程中的重要环节之一。

为了确保隧道施工的顺利进行，需要进行相关培训，保证工作人员具备必要的技能和知识。

隧道施工培训的目的主要有以下几点：提升工作人员的隧道施工技能和知识水平，增强应对复杂工况的能力；强化工作人员的安全意识，确保施工过程中的安全；提高工作效率，缩短施工周期，保证工程的与进度。

一、施工技能和知识培训1. 隧道工程的基本概念和原理：培训人员需要了解隧道工程的基本概念、原理和相关术语，了解不同类型隧道的特点以及施工方法。

2. 施工机械与设备的使用：培训人员需要学习使用不同类型的施工机械和设备，如隧道掘进机、爆破设备等，并了解其工作原理和操作技巧。

3. 施工材料与施工工艺：培训人员需要熟悉隧道施工所需的材料和工艺流程，包括混凝土、钢筋、支护材料等的选用和使用方法。

4. 施工现场管理与组织：培训人员需要学习如何进行施工现场管理，包括人员配备、作业安排、物资管理等方面的内容，以确保施工进度和质量。

二、安全意识培训1. 安全知识与意识：培训人员需要了解隧道施工过程中的各种安全风险和事故案例，学习如何识别和防范安全隐患，提高安全意识和应急处理能力。

2. 安全操作规程：培训人员需要学习隧道施工的安全操作规程和流程，如何正确佩戴安全防护用具、采取安全措施等，确保施工过程中的人员和设备安全。

3. 紧急情况处理：培训人员需要学习如何应对各种突发情况，如火灾、坍塌等，并学习逃生和救援技能，提高自救和互救能力。

三、工作效率提升1. 施工进度控制：培训人员需要学习如何制定科学合理的施工计划，合理安排施工队伍，提高效率，确保施工进度。

2. 施工协调与沟通：培训人员需要学习如何与相关单位和部门进行协调与沟通，解决施工过程中的问题和难题，确保施工顺利进行。

沪昆铁路客运专线某标段隧道施工培训范文一、培训目的和意义沪昆铁路客运专线是我国交通基础设施建设的重要项目之一，该项目的顺利完成对于加强我国铁路运输网络的衔接具有重要的战略意义。

其中，隧道施工作为沪昆铁路客运专线建设的重要环节之一，本次培训的目的是帮助工作人员提高隧道施工的技术能力，提高工作效率，确保沪昆铁路客运专线项目的顺利进行。

二、培训内容（一）隧道施工工艺流程隧道施工的工艺流程是保证施工质量和进度的重要环节，本次培训将对隧道施工的工艺流程进行详细解析和讲解。

包括隧道开挖前的准备工作、隧道开挖及支护工作、隧道衬砌工作等。

（二）施工设备和工器具的使用在隧道施工过程中，正确选择和使用施工设备和工器具对于确保隧道施工质量和安全具有重要意义。

本次培训将重点介绍隧道施工中常用的设备和工器具的使用方法，包括隧道掘进机、注浆设备、破碎机等。

（三）地质勘察和隧道设计地质勘察和隧道设计是隧道施工的前期工作，对于隧道施工的安全和质量具有重要影响。

本次培训将介绍地质勘察的基本方法和注意事项，以及隧道设计中需要考虑的因素，包括隧道的截面形状、支护结构等。

（四）施工现场管理和安全措施施工现场管理和安全措施是保障隧道施工安全和顺利进行的重要环节。

本次培训将介绍施工现场管理的基本原则和方法，包括施工进度管理、人员安全管理、设备管理等。

同时，还将重点介绍隧道施工中需要注意的安全措施，包括防止钻眼漏水、减振降噪措施等。

三、培训方式本次培训将采用多种培训方式，包括理论讲解、实地考察和模拟施工等。

（一）理论讲解通过理论讲解的方式，向工作人员详细介绍隧道施工的相关知识和技术要点，培养工作人员对隧道施工的理论基础和操作技能的掌握。

（二）实地考察通过实地考察的方式，带领工作人员参观已完工的隧道工程，了解实际施工中的情况，加深对隧道施工的理解，同时发现和解决实际问题。

（三）模拟施工通过模拟施工的方式，让工作人员亲自操作施工设备和工器具，模拟隧道施工的各个环节，培养工作人员的实际操作能力和应对突发情况的能力。

隧道施工作业指导书总说明1.准备目的为了规范施工程序，严格控制施工过程，保证隧道施工工程质量和施工安全，特制定本施工作业指导书，请严格遵照执行。

2.适用范围本标段所有隧道工程。

3.职责分工主管工程师负责根据试验结果控制施工方法，优化施工方案；技术员负责施工现场的施工组织安排和施工技术；质检员对现场施工质量和检验报告的收集、填写进行监督检查；试验员负责检验原材料、成品质量及混凝土施工过程中配合比的执行情况；安全员制定施工现场安全技术措施并督导施工落实；4.编制依据《铁路隧道工程施工质量验收标准》（tb10417-2022）；《铁路隧道钻爆法施工程序及操作指南》（tz231-2022）；《铁路混凝土工程施工技术导则》（tz210-2022）；《铁路隧道喷锚构筑法技术规范》―tb10108-2002j159-2002；牡绥铁路施工设计图；5.作业准备1、内业技术准备隧道开工前，组织技术人员认真学习实际施工组织设计，阅读、审查图纸，澄清相关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对施工人员进行岗前技术培训，考试合格持证上岗。

12.现场技术准备⑴修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要，满足技术工人生活休息的需要（2）施工所需的材料和机械设备已运抵现场。

（3）水、电、施工道路能满足施工生产需要。

6.环境保护要求环保、水保要本着“三同时”原则与工程本体同步实施。

符合国家、铁道部及地方政府的有关环保、水保的标准，在施工过程中严格按照国家有关部委批复的环保、水保方案实施，自觉接受并积极配合国家及地方环保、水保行政主管部门的监督检查。

确保工程所处的环境不受污染和通过国家验收。

1.开工前必须识别环境因素，确定重要环境因素，制定相应的管理方案；2、临时工程及场地布z应采取措施保护自然环境；3、施工现场布置时，不得弃土、破坏水源保护区植被等，不得设置z搅拌站、洗车站、加料间等，不得堆放含有有害物质的材料或废弃物；4、施工废水、生活污水不得随意排放，并在生活区、生产区及洞门口设z污水处理池，生活污水或生产及洞内废水必须经过污水处理池处理后排放到指定地点。

隧道开挖施工作业指导书编制:审核:批准:中铁十七局集团沪昆客专长昆湖南段项目经理部 2010年 10月怀化隧道开挖施工作业指导书编制目的:规范本标段隧道工程的各种级别围岩段的开挖施工,保证工程质量和施工安全。

适用范围:本标段隧道Ⅱ、Ⅲ、Ⅳ、Ⅴ围岩段开挖工序。

职责分工:由试验人员进行检测原材料、成品质量,并作出合格和不合格成果报告书,指导施工。

由工程部进行施工方法控制,并根据试验结果对施工方案进行改进。

由安质部进行施工质量和安全控制。

编制依据 -技术标准/质量标准《客运专线铁路隧道工程施工技术指南》 (TZ214-2005 ;《客运专线铁路隧道工程施工质量验收暂行规定》 (铁建设[2005]160号 ;《宁杭隧参 04》图;各隧道工点施工设计图。

一、开挖工法开挖施工时及时采用物探技术对围岩地质情况进行超前探测,坚持“光面爆破、喷锚紧跟、监控量测、及时反馈和修正”的原则。

Ⅱ级围岩采用全断面法开挖;Ⅲ级围岩采用台阶法开挖;Ⅳ级硬质岩采用三台阶七步法;Ⅴ级围岩采用三台阶七步开挖法或三台阶临时仰拱法。

Ⅱ、Ⅲ级围岩施工时,加强掏槽爆破,控制周边光爆,合理进尺,控制超挖,杜绝欠挖,Ⅳ、Ⅴ级围岩坚持“短进尺、弱(不爆破、强支护、勤量测、紧衬砌、快封闭” 的原则。

隧道开挖爆破炮眼残留率硬岩达到 80%以上, 中硬岩达到 60%以上。

(1全断面开挖Ⅱ级围岩采用全断面法施工,每循环进尺 3m ,道开挖后及时施作初期支护。

全断面法施工工艺流程见图 1。

(2台阶法开挖Ⅲ级围岩地段采用台阶法开挖、预裂爆破,锚喷支护施工方法。

每循环进尺 2.4m ,隧道开挖后及时施作初期支护。

其施工工艺流程为:超前地质预报→开挖上台阶→初期支护拱部→开挖下台阶→初期支护边墙→ 完成仰拱混凝土→衬砌。

Ⅲ级围岩台阶法开挖顺序见图 2。

(3弧形导坑预留核心土法开挖IV 级围岩段采用弧形导坑预留核心土法开挖,开挖顺序见图 3。

(4三台阶七步法开挖三台阶七步开挖法施工工序见图 4,施工工艺见图 5。

沪昆客专T J3标隧道工程编号：Y F B-沉降观测作业指导书单位：编制：审核：批准：2012年2月10日编制2012年3月1日实施沉降观测施工作业指导书1.适用范围1.1适用范围适用于沪昆客专云南段TJ3标一分部隧道、桥梁的施工。

1.2编制依据1、《客运专线铁路无碴轨道铺设条件评估技术指南》（铁建设[2006]158号）；2、《客运专线无碴轨道铁路工程测量暂行规定》（铁建设[2006]189号）；3、《国家一、二等水准测量规范》（GB12897-2006）；4、《建筑沉降变形测量规程》（JGJ/T8-2007）；5、《铁路客运专线竣工验收暂行办法》（铁建设[2007]183）；6、《客运专线无砟轨道铁路施工技术指南》（TZ216-2007）；7、《工程测量规范》（GB0026-93）；8、沪昆铁路客运专线工程设计文件；9、《全球定位系统GPS铁路测量规程》（TB1054-97）；2.作业准备2.1内业技术准备在施工前组织沉降观测人员认真学习沉降观测各项要求，。

2.2外业技术准备修建生活房屋，配齐生活、办公设施，满足人员生活办公需要。

拌合站、便道、场地满足施工需要。

3.技术要求3.1沉降变形测量等级及精度要求沉降变形测量等级及精度要求按下表执行：3.2沉降变形监测网主要技术要求及建网方式3.2.1、垂直位移监测网主要技术要垂直位移监测网主要技术要求按下表执行：R-检测已测测段长度，单位km；3.2.2垂直位移监测网建网方式线下工程垂直位移监测一般按沉降变形等级三等的要求（国家二等水准测量）施测，根据沉降变形测量精度要求高的特点，以及标志的作用和要求不同，垂直位移监测网布设方法分为三级：1）基准点。

要求建立在沉降变形区以外的稳定地区，同大地测量点的比较，要求具有更高的稳定性，其平面控制点一般应设有强制归心装置。

本管段的基准点为中铁第四勘察设计院提供的二等水准点，并根据二等水准测量要求对这些点进行复测全部满足要求。
