波峰焊操作规程引言波峰焊是一种常见的电子元器件表面贴装技术，与手工焊接相比，波峰焊可以提高焊接效率、焊缝的可靠性和美观度。
但在波峰焊操作过程中，需要严格遵循一系列规程和操作流程，以确保焊接的质量和稳定性。
本文档旨在介绍波峰焊的基础原理和具体操作规程，供波峰焊操作人员参考并执行。
基础原理波峰焊利用熔化后的焊锡在熔融锡池中形成一定的出锡量和出锡速度，通过焊滴和焊电弧的作用将焊锡附着在PCB表面，从而实现焊接。
为了保证焊接质量，需要控制焊接速度、出锡量和出锡时间等参数。
具体原理和参数如下：•焊锡的熔点约为230-240摄氏度，因此需要对焊接温度进行控制，通常在200-250摄氏度之间。
•在焊接过程中，焊锡的出锡量应该符合PCB表面金属触垫的大小和间距，以确保焊接良好。
•出锡速度应该尽量保持稳定，避免出现过快或过慢的情况。
•同时需要控制出锡时间，一般在2-5秒左右。
操作规程存储和准备工作•确认焊板名称、批号、代码、数量等信息，对不同批次或类型的PCB进行分类储存。
•检查焊接设备的安全性能，检查控制面板是否正常工作，焊咀是否正常，波峰高度是否适当，在运行前进行灰度和电压等调试。
•选择合适的焊条和缸体，在波峰焊预热10-15分钟后进行操作。
焊锡涂覆•首先将焊锡涂于焊锡池浸泡板上，确保焊池温度保持在200-250摄氏度之间。
•抬起板面，在焊锡池的整个涂覆板面覆盖并均匀散热，检查涂覆的均匀性，并保持板的温度。
输送传送•操作前检查合适的工件方式，一般采用钢网传送，以实现工件自动运输，在送入波峰之前检查工件方向和位置，保证工件放置正确。
•操作人员需要配合机器工作，控制数量和流速，确保稳定。
并随时调节输送速度或停止输送。
刷焊•确认工件位置，将工件放在焊极中心点上。
开启机器，确保刷焊的正常程度和良好连接。
•通过焊接工艺控制器调整质量和工艺参数，以保证焊接质量和稳定性。
•防止过冷，做好刷碾辊刷刷头的调整和更换。
焊头清理和保养•防止焊头车毁人亡，进行安全防范，正常停止机器后及时对焊头进行清理和保养。
简述波峰焊的工艺流程概述及解释说明1. 引言1.1 概述波峰焊是一种常用的电子组装焊接技术，它通过将电子元件安装在印刷电路板（PCB）上，并通过将PCB浸入熔化的焊锡波中，使焊锡粘附在焊点上，完成元件与PCB之间的连接。
这种焊接方法具有许多优点，被广泛应用于电子组装制造业和物联网设备制造业。
1.2 文章结构本文将对波峰焊的工艺流程进行简单概述，并详细解释每个步骤和要点。
接着，本文还将介绍波峰焊工艺的优点以及在电子组装制造业和物联网设备制造业中的具体应用领域。
最后，文章将提供一个结论来总结全文。
1.3 目的本文旨在向读者介绍波峰焊的工艺流程，并提供详细说明和解释。
通过阅读本文，读者将了解到波峰焊的步骤和要点，并了解其在电子组装制造业和物联网设备制造业中的应用领域。
希望本文能为读者提供关于波峰焊的全面了解，并为相关领域的工程师和从业人员提供有用的参考。
2. 波峰焊的工艺流程：2.1 工艺概述：波峰焊是一种常见的电子组装焊接工艺，通过在预加热区域提前熔化外部预浸涂剂以及将待焊接的元件引入波峰区域进行焊接来完成焊接过程。
该工艺适用于大量生产以及高密度电子组装制造领域。
2.2 设备和材料准备：在进行波峰焊之前，需要准备相应的设备和材料。
首先是波峰焊机器，包括预加热区、波峰区、传送装置等。
其次是焊锡合金棒，也称为波峰锡，通常采用铅锑合金或无铅环保合金。
此外，还需准备沾有助焊剂的载体。
2.3 准备焊接接头：在进行波峰焊之前，需要准备好待焊接的元件以及基板。
首先，在基板上布置并固定待连接元件，并确保元件与基板之间有一定的间距。
然后，清洁和处理连接表面，确保其干净且无氧化物。
以上是波峰焊的工艺流程的简述，下面我们将详细介绍波峰焊的步骤和要点。
3. 波峰焊的步骤和要点：波峰焊是一种常用的电子焊接方法，其工艺流程包括以下几个步骤和要点：3.1 上浸涂剂：在进行波峰焊之前，需要先将焊接接头上的浸涂剂均匀地涂抹在焊接区域。
什么是波峰焊？波峰焊工艺技术介绍波峰焊这一电子设备大家应该见得挺多了，那么关于它你知道多少呢？它的工艺流程是怎样的呢？本文就来为你揭晓关于波峰焊在日常所见之外的一些知识。
波峰焊峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的，其高温液态锡保持一个斜面，并由特殊装置使液态锡形成一道道类似波浪的现象，所以叫"波峰焊"，其主要材料是焊锡条。
波峰焊是指将熔化的软钎焊料（铅锡合金），经电动泵或电磁泵喷流成设计要求的焊料波峰，亦可通过向焊料池注入氮气来形成，使预先装有元器件的印制板通过焊料波峰，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
波峰焊流程：将元件插入相应的元件孔中→预涂助焊剂→预热（温度90-100℃，长度1-1.2m）→波峰焊（220-240℃）冷却→切除多余插件脚→检查。
回流焊工艺是通过重新熔化预先分配到印制板焊盘上的膏状软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
波峰焊随着人们对环境保护意识的增强有了新的焊接工艺。
以前的是采用锡铅合金，但是铅是重金属对人体有很大的伤害。
于是促生了无铅工艺，采用*锡银铜合金*和特殊的助焊剂，且焊接温度的要求更高的预热温度。
在大多数不需要小型化和大功率的产品上仍然在使用穿孔（TH）或混和技术线路板，比如电视机、家庭音像设备以及数字机顶盒等，仍然都在用穿孔元件，因此需要用到波峰焊。
从工艺角度上看，波峰焊机器只能提供很少一点最基本的设备运行参数调整。
波峰焊工艺过程线路板通过传送带进入波峰焊机以后，会经过某个形式的助焊剂涂敷装置，在这里助焊剂利用波峰、发泡或喷射的方法涂敷到线路板上。
由于大多数助焊剂在焊接时必须要达到并保持一个活化温度来保证焊点的完全浸润，因此线路板在进入波峰槽前要先经过一个预热区。
助焊剂涂敷之后的预热可以逐渐提升PCB的温度并使助焊剂活化，这个过程还能减小组装件进入波峰时产生的热冲击。
波峰焊是一种常用的电子元件表面贴装工艺，而氮气保护技术在波峰焊中起到重要作用，能够提高焊接质量和效率。
以下是关于波峰焊氮气保护技术的一些关键信息：
1. 作用原理：氮气保护技术通过在焊接过程中提供惰性气氛，减少氧气的存在，从而防止焊接过程中电路板和焊锡受到氧化，提高焊接质量。
2. 优点：
-减少氧化：氮气可以有效减少焊接过程中的氧气含量，减少氧化产生，提高焊接质量。
-避免焊锡飞溅：氮气保护可以减少焊锡表面的氧化，降低焊锡飞溅的可能性，减少焊接缺陷。
-改善焊接环境：氮气可使焊接环境更清洁、稳定，有助于提高波峰焊的稳定性和一致性。
3. 操作方法：
-通常在波峰焊机的焊接槽部位设置氮气保护装置，通过对焊接区域进行氮气保护。
-控制氮气流量和压力，确保提供足够的氮气保护效果。
-在具体的波峰焊工艺参数中，需要考虑氮气保护的影响，调整焊接温度、速度等参数。
4. 注意事项：
-确保氮气的纯度和流量符合要求，以达到良好的保护效果。
-定期检查氮气保护设备的工作状态，确保设备正常运行。
-操作人员需要接受相关的培训，了解氮气保护技术的原理和操作方法，确保安全和有效性。
通过合理应用氮气保护技术，可以提高波峰焊的焊接质量，减少焊接缺陷，提高生产效率，是现代电子制造中常用的技术手段之一。
波峰焊（Through-Hole Reflow）是一种常用的焊接技术，用于电子组件的表面贴装。
在波峰焊中，焊点是在电子元件的引脚和印刷电路板（PCB）之间形成的。
使用波峰焊技术时，首先将电子组件的引脚插入PCB上的预先设定的孔中。
然后，在预热过程中，将焊用锡膏应用到焊点区域。
接下来，PCB和引脚经过预热区，使焊用锡膏熔化。
之后，通过波峰区，会形成一条称为“波峰”的熔化锡膏，涵盖整个焊点区域。
最后，在冷却过程中，焊点固化，并与PCB和引脚牢固连接。
波峰焊焊点通常具有以下特点：
坚固的连接：波峰焊技术可以形成可靠的焊点，使元件与PCB之间建立牢固的连接。
一致性和可重复性：波峰焊工艺参数可以被准确控制，因此焊点的质量可以保持一致，并且可以在批量生产中重复。
良好的电气性能：波峰焊焊点可以提供良好的电气连接，保证电子组件的正常工作。
请注意，虽然波峰焊是一种常用的表面贴装技术，但随着SMT（表面贴装技术）的发展，许多电子元件已经采用无引脚的封装，减少了对波峰焊的需求。
PCB板波峰焊工艺一、波峰焊工艺概述1.1 什么是波峰焊波峰焊是一种常用的电子组装技术，用于将电子元件连接到印刷电路板（PCB）上。
该工艺通过将预先涂覆有焊膏的PCB板放置在波峰焊机上，使焊点浸入并与电子元件连接。
波峰焊工艺高效且可靠，因此被广泛应用于电子制造业。
1.2 PCB板波峰焊的重要性波峰焊工艺对于电子产品的质量和可靠性至关重要。
优秀的波峰焊工艺可以确保焊点的稳定性和连接的牢固性，减少电子元件脱落和焊接缺陷的风险。
一个良好的波峰焊工艺将为产品的长期使用提供良好的信号传输和电气性能。
二、PCB板波峰焊步骤2.1 准备工作在进行波峰焊之前，需要进行准备工作，包括以下方面： 1. 确保焊接设备（波峰焊机）正常工作。
2. 准备好所需的焊膏和PCB板。
3. 清洗PCB板以去除任何污垢或氧化物，以确保更好的焊接结果。
2.2 设定焊接参数在进行波峰焊之前，需要设定合适的焊接参数，以确保焊接过程的稳定性和焊点质量。
常见的焊接参数包括： 1. 波峰高度：控制焊接波峰的高度，以适应不同尺寸和形状的元件。
2. 焊接速度：控制焊接波峰移动的速度，影响焊接时间和质量。
3. 通风量：确保焊接过程中的适当通风，以排除焊接产生的烟雾和有害气体。
2.3 焊接过程波峰焊过程如下： 1. 将经过贴片组装的PCB板安放在波峰焊机上，确保定位准确。
2. 启动波峰焊机，让焊盘预热至合适的温度。
3. 通过传动装置将PCB板在焊盘上移动，使电子元件的引脚经过波峰焊盘。
4. 当引脚通过波峰时，焊膏会被熔化并涂覆在引脚上，形成焊点。
5. 通过冷却装置对焊点进行冷却，固化焊点。
2.4 检测和修正完成波峰焊后，需要进行焊接质量的检测和修正。
常见的方法有： 1. 目测检查焊点的外观，确保焊点光滑、良好的连接且没有缺陷。
2. 使用X射线检测或红外热成像仪来检测焊点的可靠性和热分布情况。
3. 如有必要，进行焊点重熔或补焊，以保证焊点质量。

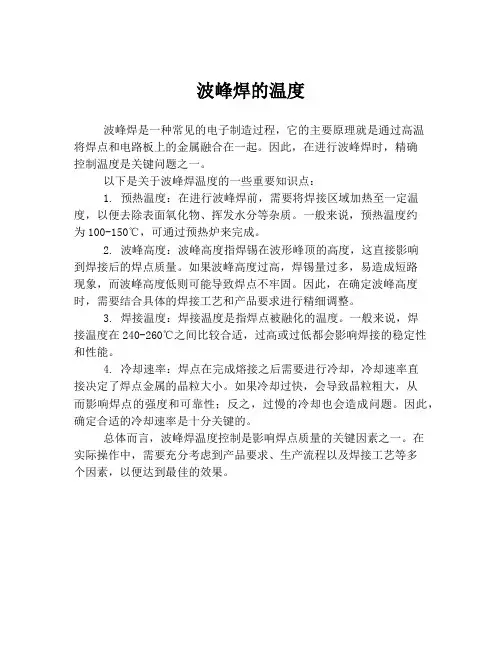

波峰焊的温度
波峰焊是一种常见的电子制造过程，它的主要原理就是通过高温
将焊点和电路板上的金属融合在一起。
因此，在进行波峰焊时，精确
控制温度是关键问题之一。
以下是关于波峰焊温度的一些重要知识点：
1. 预热温度：在进行波峰焊前，需要将焊接区域加热至一定温度，以便去除表面氧化物、挥发水分等杂质。
一般来说，预热温度约
为100-150℃，可通过预热炉来完成。
2. 波峰高度：波峰高度指焊锡在波形峰顶的高度，这直接影响
到焊接后的焊点质量。
如果波峰高度过高，焊锡量过多，易造成短路
现象，而波峰高度低则可能导致焊点不牢固。
因此，在确定波峰高度时，需要结合具体的焊接工艺和产品要求进行精细调整。
3. 焊接温度：焊接温度是指焊点被融化的温度。
一般来说，焊
接温度在240-260℃之间比较合适，过高或过低都会影响焊接的稳定性和性能。
4. 冷却速率：焊点在完成熔接之后需要进行冷却，冷却速率直
接决定了焊点金属的晶粒大小。
如果冷却过快，会导致晶粒粗大，从
而影响焊点的强度和可靠性；反之，过慢的冷却也会造成问题。
因此，确定合适的冷却速率是十分关键的。
总体而言，波峰焊温度控制是影响焊点质量的关键因素之一。
在
实际操作中，需要充分考虑到产品要求、生产流程以及焊接工艺等多
个因素，以便达到最佳的效果。
波峰焊工艺要求波峰焊是一种常用的焊接工艺，广泛应用于电子制造、汽车制造、航空航天等行业。
本文将从波峰焊工艺的要求和特点方面进行探讨。
一、波峰焊的工艺要求波峰焊作为一种自动化焊接工艺，在实施过程中需要满足以下要求：1.1 温度控制要求波峰焊是通过在预热区使焊接材料达到熔化温度，然后在波峰中进行焊接。
因此，对于焊接温度的控制至关重要。
一方面，焊接温度过高可能会导致焊接材料烧损或热应力过大；另一方面，焊接温度过低则无法达到良好的焊接效果。
因此，波峰焊的工艺要求中通常会规定焊接温度的范围。
1.2 焊接速度控制要求波峰焊的焊接速度是指焊接头通过波峰的速度。
焊接速度的控制直接影响焊接质量。
如果焊接速度过快，可能会导致焊接不完全或者焊接瑕疵；而焊接速度过慢，则可能会导致焊接过度，造成焊接材料的变形。
因此，在波峰焊工艺要求中，通常会规定焊接速度的范围。
1.3 焊接时间控制要求波峰焊的焊接时间是指焊接头在波峰中停留的时间。
焊接时间的控制也是保证焊接质量的重要因素。
焊接时间过短可能导致焊接不完全，焊接时间过长则可能导致焊接过度。
因此，在波峰焊工艺要求中，通常会规定焊接时间的范围。
1.4 焊接压力控制要求波峰焊的焊接压力是指焊接头对焊接材料的施加的压力。
焊接压力的控制对于焊接质量也有重要影响。
焊接压力过大可能导致焊接材料的损坏；焊接压力过小则可能导致焊接不牢固。
因此，在波峰焊工艺要求中，通常会规定焊接压力的范围。
二、波峰焊的特点波峰焊相比其他焊接工艺具有以下几个特点：2.1 自动化程度高波峰焊是一种自动化的焊接工艺，通过焊接设备自动完成焊接过程，无需人工干预。
这不仅提高了焊接效率，还减少了人工操作的误差，提高了焊接质量。
2.2 焊接速度快波峰焊的焊接速度通常较快，可以在较短的时间内完成焊接任务。
这对于大批量的焊接生产具有重要意义，可以提高生产效率。
2.3 焊接质量稳定波峰焊的焊接质量相对稳定，焊接接头的质量均匀一致。

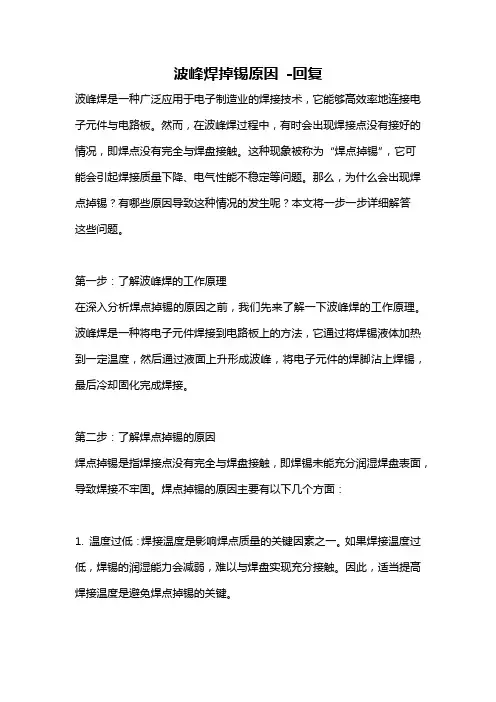

波峰焊掉锡原因-回复波峰焊是一种广泛应用于电子制造业的焊接技术，它能够高效率地连接电子元件与电路板。
然而，在波峰焊过程中，有时会出现焊接点没有接好的情况，即焊点没有完全与焊盘接触。
这种现象被称为“焊点掉锡”，它可能会引起焊接质量下降、电气性能不稳定等问题。
那么，为什么会出现焊点掉锡？有哪些原因导致这种情况的发生呢？本文将一步一步详细解答这些问题。
第一步：了解波峰焊的工作原理在深入分析焊点掉锡的原因之前，我们先来了解一下波峰焊的工作原理。
波峰焊是一种将电子元件焊接到电路板上的方法，它通过将焊锡液体加热到一定温度，然后通过液面上升形成波峰，将电子元件的焊脚沾上焊锡，最后冷却固化完成焊接。
第二步：了解焊点掉锡的原因焊点掉锡是指焊接点没有完全与焊盘接触，即焊锡未能充分润湿焊盘表面，导致焊接不牢固。
焊点掉锡的原因主要有以下几个方面：1. 温度过低：焊接温度是影响焊点质量的关键因素之一。
如果焊接温度过低，焊锡的润湿能力会减弱，难以与焊盘实现充分接触。
因此，适当提高焊接温度是避免焊点掉锡的关键。
2. 表面污染：焊盘表面的污染物会阻碍焊锡与焊盘的接触。
污染物可能来自于焊盘的表面氧化层、有机物、灰尘、脱脂剂残留等。
因此，在波峰焊之前，必须对焊盘进行充分清洁处理，以确保焊锡能够与焊盘完全接触。
3. 锡球现象：焊接中，有时会出现焊锡凝固成球的现象，这种情况下，焊点质量会受到影响。
锡球现象的主要原因是焊接温度过高或焊锡的成份不合适。
采用合适的焊接参数和合格的焊锡材料是预防锡球现象的关键。
4. 焊锡液体的挥发：焊接过程中，焊锡液体会发生挥发现象。
如果焊锡液体挥发太快，就会导致焊点掉锡。
这可能是因为焊锡温度过高或焊锡的成份不符合要求。
适当控制焊接温度和使用合格的焊锡材料可以减少焊锡液体的挥发。
第三步：解决焊点掉锡的措施针对焊点掉锡问题，我们可以根据以上分析提出如下解决措施：1. 控制好焊接温度：通过恰当设置焊接参数，确保焊接温度在适当范围内。
