发电机励磁系统

励磁发电机的工作原理
励磁发电机是一种利用电能转换为机械能的电动机，其工作原
理基于电磁感应。它由励磁系统和发电系统组成。

励磁系统是通过电流来激励发电机的电磁铁产生磁场。它包括
励磁电源和励磁线圈。励磁电源通常是一个直流电源，例如电
池或变流器。励磁线圈将励磁电流引入到发电机的转子中，从
而产生一个旋转的磁场。

发电系统是基于电磁感应原理的。当发电机的转子旋转时，旋
转磁场会经过定子绕组，引起导体中的电子受到力的作用，从
而导致电子流动。这个过程产生的电流通过导电部件，如导线
和继电器，输出给外部电路。

具体而言，当励磁线圈接收到励磁电流时，它会产生一个磁场。
这个磁场通过转子上的铁芯进一步增强，形成一个旋转的磁场。
同时，定子中的绕组也产生一个磁场，这个磁场和转子上的磁
场相互作用，导致定子绕组内的电子受到力的作用。

根据法拉第电磁感应定律，定子绕组中产生的电动势与磁场的
变化率成正比。当磁场变化快时，电动势也会增加。这就是为
什么发电机需要旋转的转子，以产生变化的磁场。同时，由于
转子的转动，不同的定子绕组会依次进入和离开磁场，从而产
生交流电。

最后，输出的电流通过导线传送到外部电路，供给其他设备使
用。整个励磁发电机的工作过程就是这样。需要注意的是，励
磁系统所提供的励磁电流必须足够大，以确保发电机产生足够
的电能输出。

发电机励磁系统及设备描述1.1.总的介绍我厂的励磁系统采用机端自并励静止励磁系统（全套进口瑞士ABB公司原装产品）。

主要由励磁功率放大单元和励磁调节器（AVR）两大部分组成。

1.2.系统及设备描述1.2.1励磁系统指标当发电机的励磁电压和电流不超过其额定励磁电流和电压的1.1倍时，励磁系统保证连续运行。

励磁系统具有短时过载能力，励磁系统的短时过负荷能力大于发电机转子绕组的短时过负荷能力。

励磁系统强励倍数不小于2（静止励磁系统即使定子电压降到80%额定值时），允许强励时间为20秒。

励磁系统具备高起始响应特性，在 0.05秒内励磁电压增长值达到顶值电压和额定电压差值的95%。

励磁系统响应比即电压上升速度，不低于3.58倍/秒。

励磁系统稳态增益保证发电机电压静差率达到±1%。

励磁系统动态增益保证发电机电压突降15％－20％时可控桥开放至允许最大值。

自动励磁调节器的调压范围，发电机空载时能在20-110%额定电压范围内稳定平滑调节，整定电压的分辨率不大于额定电压的0.2%。

发电机空载时手动调压范围为10%-130%UN。

如果励磁电源采用6300V的厂用电时，属他励方式，手动调节的范围可以从0%－130%，可满足发电机零起升压试验的要求。

电压频率特性，当发电机空载频率变化±1%，采用可控硅调节器时，其端电压变化不大于0.25%额定值。

在发电机空载运行状态下，自动励磁调节器调压速度，可整定,出厂设置不大于1%额定电压/每秒；不小于0.3%额定电压/每秒。

发电机转子回路装设有过电压保护，其动作电压的分散性不大于±10%，励磁装置的硅元件或可控硅元件以及其他设备能承受直流侧短路故障、发电机滑极、异步运行等工况而不损坏。

因励磁系统故障引起的发电机强迫停运率不大于0.25次/年。

励磁系统强行切除率不大于0.1％。

自动电压调节器（包括PSS）应保证投入率不低于99.9％。

励磁系统能满足汽轮发电机短路、空载试验时125%额定机端电压的要求。

发电机励磁系统介绍励磁系统主要由励磁电源、励磁绕组、励磁控制器和励磁回路组成。

励磁电源是励磁系统的核心部分，它一般由稳压整流器组成。

稳压整流器通过将交流电转换成直流电，向励磁绕组提供稳定的励磁电流。

稳压整流器的工作原理主要是利用整流元件（如晶闸管、可控整流器等）将交流电变为直流电，并通过电压调节器（如电抗式调压器、电位器等）控制输出电压的大小。

励磁电源的稳定性直接影响着发电机的励磁能力和发电质量。

励磁绕组是发电机中的一部分线圈，一般位于发电机的转子极端。

励磁绕组的主要作用是通过激励电流形成磁场，使得转子产生电磁感应，进而发生电磁能量转换。

励磁绕组的设计和工艺技术对发电机的励磁能力和稳定性有着重要的影响。

一般情况下，励磁绕组采用的是多层绕组，以减少电磁感应的损失并提高转子的稳定性。

励磁控制器是励磁系统的智能控制部分，通过对励磁电源和励磁绕组的调节，实现对发电机励磁电流和磁场的控制。

励磁控制器一般具有自动调节功能，可以根据发电机的负荷情况动态调整励磁电流，确保输出电压和电流的稳定性。

同时，励磁控制器还可以监测发电机的运行状态，如温度、振动等参数，并及时报警，以保护发电机的安全运行。

励磁回路是连接励磁电源和励磁绕组的电路，它主要由导线、接线盒、开关等组成。

励磁回路的设计应考虑导线的导电性、抗干扰能力和散热能力等因素，以确保励磁电流的稳定传输。

此外，励磁回路还应具备可靠的保护装置，以防止因励磁电流过大或故障等原因对发电机造成损坏。

总体而言，发电机励磁系统是确保发电机能够持续稳定输出电能的关键系统。

它通过励磁电源、励磁绕组、励磁控制器和励磁回路等组成部分的协同工作，实现对发电机励磁能力的控制和调节。

只有励磁系统工作正常、稳定，才能保障发电机提供稳定的电力输出，并确保电力系统的安全和可靠运行。

各种励磁系统介绍励磁系统是指在电力系统中提供电磁场的设备或装置，用于激励发电机产生电能。

不同类型的励磁系统适用于不同的发电机类型和工作条件。

下面将介绍几种常见的励磁系统。

1.直流励磁系统：直流励磁系统是最常见的励磁系统类型，适用于大多数发电机。

它由直流发电机和励磁电源组成。

励磁电源通常由电枢绕组和励磁电流控制器组成。

励磁电流控制器用于调节励磁电流大小，以控制发电机的电压和功率输出。

2.恒功率励磁系统：恒功率励磁系统是一种高级的励磁系统，能够在负载变化时自动调节发电机的电压和功率输出。

它通过测量发电机的电压和功率输出来调节励磁电流的大小。

当负载增加时，励磁电流增加，以保持发电机输出的恒定电压和功率。

3.无刷励磁系统：无刷励磁系统是一种先进的励磁系统，适用于无刷发电机。

它使用电子器件代替传统的刷子和电刷，从而消除了刷子摩擦和电刷磨损带来的问题。

无刷励磁系统具有高效率、低噪音和长寿命的优点，广泛应用于现代发电机。

4.永磁励磁系统：永磁励磁系统是一种利用永磁体产生磁场的励磁系统。

它不需要外部电源，可以直接产生励磁电流。

永磁励磁系统具有结构简单、可靠性高和功耗低的优点，适用于一些小型发电机和特殊应用。

5.感应励磁系统：感应励磁系统是一种利用感应电流产生磁场的励磁系统。

它通过将励磁线圈接入到发电机的绕组中，利用感应电流产生磁场。

感应励磁系统适用于一些特殊的发电机类型，如感应发电机和同步电机。

6.变磁励磁系统：变磁励磁系统是一种通过改变励磁电流的方向和大小来控制发电机的电压和功率输出的系统。

它使用可调的励磁变压器或励磁电感器来改变励磁电流的大小和相位。

变磁励磁系统具有灵活性和精确性，适用于一些对发电机电压和功率输出要求较高的应用。

总结起来，励磁系统是电力系统中不可或缺的一部分，它能够提供稳定的电磁场，使发电机能够产生稳定的电能输出。

不同类型的励磁系统适用于不同的发电机类型和工作条件，选择合适的励磁系统能够提高发电机的性能和可靠性。

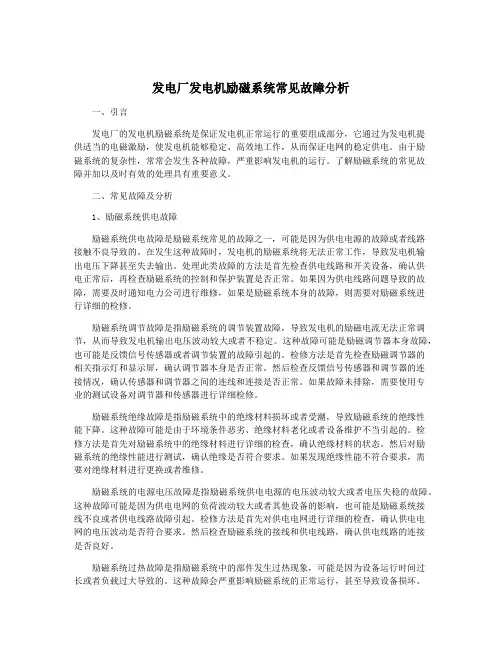

发电厂发电机励磁系统常见故障分析一、引言发电厂的发电机励磁系统是保证发电机正常运行的重要组成部分，它通过为发电机提供适当的电磁激励，使发电机能够稳定、高效地工作，从而保证电网的稳定供电。

由于励磁系统的复杂性，常常会发生各种故障，严重影响发电机的运行。

了解励磁系统的常见故障并加以及时有效的处理具有重要意义。

二、常见故障及分析1、励磁系统供电故障励磁系统供电故障是励磁系统常见的故障之一，可能是因为供电电源的故障或者线路接触不良导致的。

在发生这种故障时，发电机的励磁系统将无法正常工作，导致发电机输出电压下降甚至失去输出。

处理此类故障的方法是首先检查供电线路和开关设备，确认供电正常后，再检查励磁系统的控制和保护装置是否正常。

如果因为供电线路问题导致的故障，需要及时通知电力公司进行维修，如果是励磁系统本身的故障，则需要对励磁系统进行详细的检修。

励磁系统调节故障是指励磁系统的调节装置故障，导致发电机的励磁电流无法正常调节，从而导致发电机输出电压波动较大或者不稳定。

这种故障可能是励磁调节器本身故障，也可能是反馈信号传感器或者调节装置的故障引起的。

检修方法是首先检查励磁调节器的相关指示灯和显示屏，确认调节器本身是否正常。

然后检查反馈信号传感器和调节器的连接情况，确认传感器和调节器之间的连线和连接是否正常。

如果故障未排除，需要使用专业的测试设备对调节器和传感器进行详细检修。

励磁系统绝缘故障是指励磁系统中的绝缘材料损坏或者受潮，导致励磁系统的绝缘性能下降。

这种故障可能是由于环境条件恶劣、绝缘材料老化或者设备维护不当引起的。

检修方法是首先对励磁系统中的绝缘材料进行详细的检查，确认绝缘材料的状态。

然后对励磁系统的绝缘性能进行测试，确认绝缘是否符合要求。

如果发现绝缘性能不符合要求，需要对绝缘材料进行更换或者维修。

励磁系统的电源电压故障是指励磁系统供电电源的电压波动较大或者电压失稳的故障。

这种故障可能是因为供电电网的负荷波动较大或者其他设备的影响，也可能是励磁系统接线不良或者供电线路故障引起。

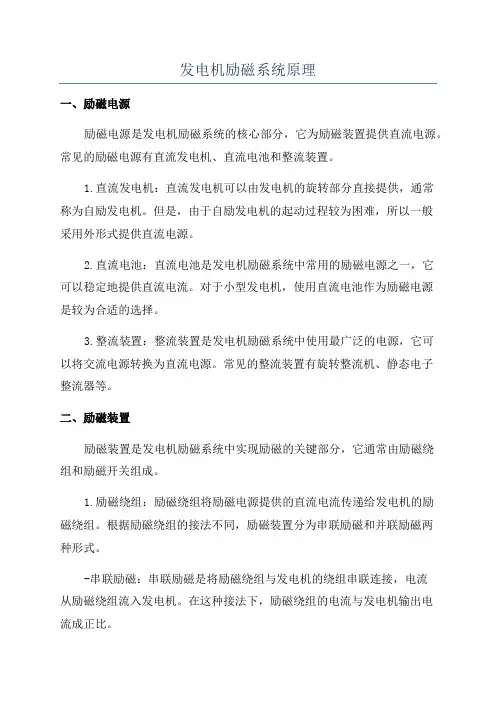

发电机励磁系统原理一、励磁电源励磁电源是发电机励磁系统的核心部分，它为励磁装置提供直流电源。

常见的励磁电源有直流发电机、直流电池和整流装置。

1.直流发电机：直流发电机可以由发电机的旋转部分直接提供，通常称为自励发电机。

但是，由于自励发电机的起动过程较为困难，所以一般采用外形式提供直流电源。

2.直流电池：直流电池是发电机励磁系统中常用的励磁电源之一，它可以稳定地提供直流电流。

对于小型发电机，使用直流电池作为励磁电源是较为合适的选择。

3.整流装置：整流装置是发电机励磁系统中使用最广泛的电源，它可以将交流电源转换为直流电源。

常见的整流装置有旋转整流机、静态电子整流器等。

二、励磁装置励磁装置是发电机励磁系统中实现励磁的关键部分，它通常由励磁绕组和励磁开关组成。

1.励磁绕组：励磁绕组将励磁电源提供的直流电流传递给发电机的励磁绕组。

根据励磁绕组的接法不同，励磁装置分为串联励磁和并联励磁两种形式。

-串联励磁：串联励磁是将励磁绕组与发电机的绕组串联连接，电流从励磁绕组流入发电机。

在这种接法下，励磁绕组的电流与发电机输出电流成正比。

-并联励磁：并联励磁是将励磁绕组与发电机的绕组并联接入电路。

在这种接法下，励磁绕组的电流与发电机输出电流成反比。

2.励磁开关：励磁开关是控制励磁电流的开关，它通常由电磁继电器或半导体开关组成。

励磁开关的作用是使励磁电流能够根据需要进行开关控制。

三、励磁机构励磁机构是控制发电机励磁系统工作的机构，它包括调速系统和调压系统两个部分。

1.调速系统：调速系统用于调节励磁电源的输出电流，以保持发电机的稳定工作。

常见的调速系统有串级调速系统、PID调速系统等。

2.调压系统：调压系统用于调节励磁电源的输出电压，以保持发电机输出电压的稳定。

常见的调压系统有变压器调压系统、自动调压系统等。

四、工作原理发电机的励磁系统工作原理如下：1.励磁装置接通：励磁开关接通，励磁电流从励磁电源通过励磁绕组进入发电机。

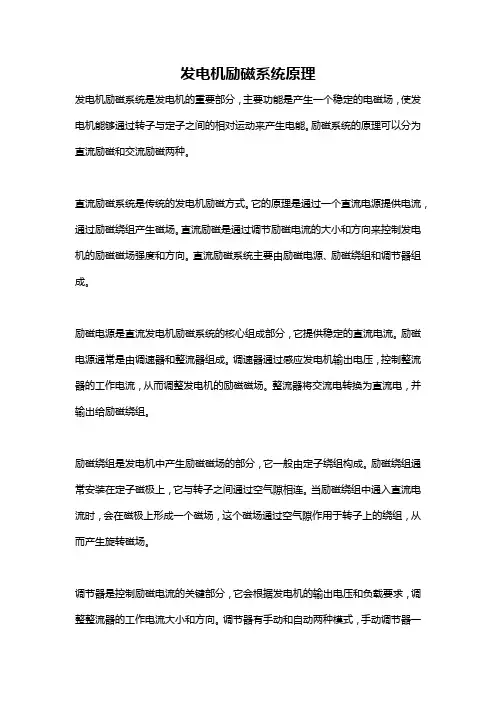

发电机励磁系统原理发电机励磁系统是发电机的重要部分，主要功能是产生一个稳定的电磁场，使发电机能够通过转子与定子之间的相对运动来产生电能。

励磁系统的原理可以分为直流励磁和交流励磁两种。

直流励磁系统是传统的发电机励磁方式。

它的原理是通过一个直流电源提供电流，通过励磁绕组产生磁场。

直流励磁是通过调节励磁电流的大小和方向来控制发电机的励磁磁场强度和方向。

直流励磁系统主要由励磁电源、励磁绕组和调节器组成。

励磁电源是直流发电机励磁系统的核心组成部分，它提供稳定的直流电流。

励磁电源通常是由调速器和整流器组成。

调速器通过感应发电机输出电压，控制整流器的工作电流，从而调整发电机的励磁磁场。

整流器将交流电转换为直流电，并输出给励磁绕组。

励磁绕组是发电机中产生励磁磁场的部分，它一般由定子绕组构成。

励磁绕组通常安装在定子磁极上，它与转子之间通过空气隙相连。

当励磁绕组中通入直流电流时，会在磁极上形成一个磁场，这个磁场通过空气隙作用于转子上的绕组，从而产生旋转磁场。

调节器是控制励磁电流的关键部分，它会根据发电机的输出电压和负载要求，调整整流器的工作电流大小和方向。

调节器有手动和自动两种模式，手动调节器一般由发电机操作人员通过手动调节电位器来调整输出电流大小，而自动调节器则根据发电机输出电压的变化自动调整输出电流。

交流励磁系统是一种较为新颖的励磁方式，它利用变压器和电子器件来实现励磁。

相较于直流励磁系统，交流励磁系统更加灵活和高效，能够实现远程监控和自动调节等功能。

交流励磁系统主要由励磁变压器、整流器和调节器三部分组成。

励磁变压器是交流励磁系统的核心部分，它通过调整励磁绕组中的绕组比例，从输入端获得恰当的励磁电势，再通过输出端连接到发电机的励磁绕组上。

励磁变压器实际上是一个变压器，通过变压比例使得励磁系统中的电压达到所需的水平。

整流器是将励磁变压器输出的交流电转换为直流电的设备。

整流器一般由晶闸管或二极管等电子元件组成。

整流器的主要作用是将交流电转换为直流电，并输出给励磁绕组，从而改变励磁磁场的强度和方向。

励磁系统低励磁故障原因励磁系统是发电机的重要组成部分，它能够提供足够的电能来激励发电机产生电力。

然而，在一些特殊情况下，励磁系统可能会出现低励磁故障，导致发电机无法正常工作。

那么，造成励磁系统低励磁故障的原因是什么呢？励磁系统低励磁故障的一个常见原因是励磁电源的故障。

励磁电源是励磁系统的核心，它为励磁系统提供所需的电能。

如果励磁电源发生故障，比如电源电压过低或电源线路短路等，就会导致励磁系统无法正常工作，进而引发低励磁故障。

励磁系统低励磁故障的另一个可能原因是励磁电路的故障。

励磁电路包括励磁电源、励磁绕组和励磁开关等组成部分。

如果励磁电路中的任何一个部分出现故障，比如励磁绕组短路或励磁开关损坏等，都会导致励磁系统无法正常工作，从而引发低励磁故障。

励磁系统低励磁故障还可能与励磁控制系统有关。

励磁控制系统能够根据发电机的负荷情况自动调节励磁电流，以保持发电机的稳定输出。

然而，如果励磁控制系统出现故障，比如控制电路失灵或调节器故障等，就无法正确地调节励磁电流，从而导致励磁系统低励磁故障的发生。

励磁系统低励磁故障还可能与励磁绕组的损坏有关。

励磁绕组是励磁系统的重要组成部分，它能够产生磁场，从而激励发电机产生电力。

然而，如果励磁绕组出现损坏，比如绕组线圈短路或绝缘老化等，就会导致励磁系统无法正常工作，进而引发低励磁故障。

励磁系统低励磁故障可能由励磁电源故障、励磁电路故障、励磁控制系统故障以及励磁绕组损坏等原因引起。

了解这些原因对于及时排除故障、保证发电机的正常运行至关重要。

因此，我们应该加强对励磁系统的维护和检修，及时发现并解决潜在的故障，以确保电力供应的稳定和可靠。

励磁系统原理
励磁系统是指在发电机中，通过给定的电流和电压来激励电磁铁，产生磁场，从而使发电机产生感应电动势的系统。

励磁系统的原理是通过不同的激励方式来控制电磁铁的磁场强度，从而影响发电机的输出电压和电流。

在励磁系统中，常见的激励方式有直流励磁和交流励磁两种。

直流励磁是通过直流电源给电磁铁供电，产生恒定的磁场，从而使发电机输出恒定的电压和电流。

而交流励磁则是通过交流电源给电磁铁供电，可以通过控制交流电源的电压和频率来调节电磁铁的磁场强度，进而影响发电机的输出。

励磁系统的原理可以用简单的电磁感应定律来解释。

根据电磁感应定律，当导体在磁场中运动或者磁场的强度发生变化时，导体内就会产生感应电动势。

在发电机中，通过控制电磁铁的磁场强度，可以控制发电机中的感应电动势，进而影响输出电压和电流。

励磁系统的原理还涉及到发电机的磁场和电路的特性。

发电机的磁场特性决定了电磁铁的磁场强度和稳定性，而电路的特性则决定了励磁系统的稳定性和响应速度。

因此，设计和调试励磁系统需要综合考虑发电机的磁场特性和电路特性，以确保系统的稳定性和可靠性。

总的来说，励磁系统的原理是通过控制电磁铁的磁场强度来影响发电机的输出电压和电流。

不同的激励方式和控制方法可以实现对发电机输出的精确控制，从而满足不同场合对电能的需求。

因此，对励磁系统原理的深入理解和掌握对于发电机的运行和维护具有重要意义。
