集成电路芯片电参数测试集成电路芯片的电参数测试是评估芯片性能和质量的重要步骤之一。
电参数测试可以帮助设计工程师和制造工程师了解芯片的工作条件,优化芯片设计和制造过程。
本文将介绍集成电路芯片的电参数测试的基本原理、测试方法和常见测试指标。
一、电参数测试的基本原理电参数测试是通过将待测芯片接入测试设备,对芯片进行各项电性能指标的测试。
通常,芯片的接口与测试仪器相连接,测试仪器通过向芯片施加电压、电流等信号,测量芯片的电压、电流等响应信号。
通过对这些响应信号的分析,可以得到芯片的电参数信息。
二、电参数测试的方法1. 直流电性能测试直流电性能测试是测试芯片在直流工作状态下的电压、电流等基本电性能指标。
其中包括:(1) 静态电压测量:测量芯片的电源电压、管脚电压等;(2) 静态电流测量:测量芯片的静态工作电流;(3) 动态电流测量:测量芯片在不同工作状态下的动态电流变化。
2. 交流电性能测试交流电性能测试是测试芯片在交流信号下的电性能,用于评估芯片的信号处理能力和频率响应特性。
其中包括:(1) 频率特性测试:测量芯片在不同频率下的增益、相位等指标;(2) 时域响应测试:测量芯片对快速变化信号的响应能力;(3) 噪声测试:测量芯片在不同频率范围内的噪声水平。
3. 温度特性测试温度特性测试用来评估芯片在不同温度环境下的电性能变化,以确定芯片的工作温度范围和温度稳定性。
其中包括:(1) 温度漂移测试:测量芯片在不同温度下的电性能漂移;(2) 温度稳定性测试:测量芯片在恒定温度条件下的电性能稳定性。
4. 功耗测试功耗测试是测试芯片在不同工作模式下的功耗消耗,用于评估芯片的能耗性能和电池寿命。
其中包括:(1) 静态功耗测试:测量芯片在待机模式下的功耗消耗;(2) 动态功耗测试:测量芯片在不同工作负载下的功耗消耗。
三、常见的电参数测试指标1. 电源电压:芯片的工作电压范围和电压稳定性;2. 静态电流:芯片的工作电流和功耗;3. 输出电压范围和电流驱动能力;4. 时钟频率和时钟精度;5. 噪声水平和信噪比;6. 时延、上升时间和下降时间。
如何识别芯片
芯片是一种嵌入式的电路集成元件,广泛应用于电子产品中。
识别芯片的方法有很多,下面将介绍几种常见的方法。
1. 通过外观识别:每种芯片都有其独特的封装形式和外观特征,可以通过比对外观特征来初步判断芯片的类型。
常见的芯片封装形式有DIP、SOP、QFP、BGA等,可以通过外观、引脚结
构和封装形式来判断芯片的类型。
2. 通过标识信息识别:芯片上通常会标有一些信息,如芯片型号、生产厂商、生产日期等。
可以通过查询芯片型号或生产厂商的官方网站,或使用芯片型号查询工具,来获取相关信息,进而判断芯片的类型。
3. 通过手册查询:对于一些常见的芯片,可以通过查询相关的技术手册或数据手册来了解其特性和功能。
可以从芯片的工作原理、引脚功能、时序特性等方面入手,来判断芯片的类型。
4. 通过功能测试:将芯片连接到相应的电路中,通过测试其功能和性能来判断芯片的类型。
可以通过测量引脚的电压、电流和波形等来判断芯片的工作状态,以及其所属的功能类型。
5. 通过专业仪器测试:借助一些专业的电子测试仪器,如示波器、逻辑分析仪等,对芯片进行测试和分析。
可以通过观察芯片的输入输出波形、时序特性等来做出初步判断。
以上是几种常见的芯片识别方法,通过结合多种方法的使用,
可以更准确地判断芯片的类型和功能。
需要注意的是,芯片识别需要具备一定的专业知识和经验,对于一些复杂的芯片,可能还需要借助专业的分析设备和技术支持。
半导体芯片常用试验项目半导体芯片是现代电子器件中的重要组成部分,用于控制和处理电流、电压等信号。
为了确保半导体芯片的性能和可靠性,常常需要进行各种试验项目来验证其工作状态和质量。
本文将介绍一些常见的半导体芯片试验项目。
一、电性能测试电性能测试是对半导体芯片的电气特性进行检测和评估的重要手段。
其中包括以下几个方面的测试项目:1. 静态电流测试:通过测量芯片的静态电流,了解芯片的功耗和电流泄漏情况。
2. 导通电阻测试:通过测量芯片内部导通电阻的大小,来评估芯片的导通性能。
3. 高电压测试:将高电压施加在芯片上,测试芯片对高电压的耐受能力。
4. 低电压测试:将低电压施加在芯片上,测试芯片对低电压的工作能力。
5. 高温测试:将芯片置于高温环境中,测试芯片在高温下的工作性能和可靠性。
二、功能测试功能测试是对半导体芯片的各种功能进行验证的试验项目。
其中包括以下几个方面的测试项目:1. 时钟频率测试:测试芯片工作时的时钟频率,以验证芯片的工作速度和稳定性。
2. 存储器测试:对芯片中的存储器进行读写操作,验证存储器的可靠性和数据保存能力。
3. 输入输出测试:测试芯片的输入输出接口,验证芯片与外部设备的通信功能。
4. 逻辑功能测试:通过输入不同的逻辑信号,测试芯片的逻辑电路功能是否正常。
三、可靠性测试可靠性测试是对半导体芯片在长时间使用和各种应力环境下的表现进行评估的试验项目。
其中包括以下几个方面的测试项目:1. 温度循环测试:将芯片在不同温度下进行循环加热和冷却,以模拟芯片在实际使用中的温度变化,测试芯片的可靠性。
2. 湿度测试:将芯片置于高湿度环境中,测试芯片的防潮性能和稳定性。
3. 震动测试:将芯片进行震动,测试芯片在振动环境下的可靠性和抗震性能。
4. 电磁干扰测试:将芯片置于电磁场中,测试芯片对电磁干扰的抗干扰能力。
四、封装测试封装测试是对半导体芯片封装之后的性能进行检验的试验项目。
其中包括以下几个方面的测试项目:1. 封装后电性能测试:测试封装之后芯片的电气性能,包括电流、电压等。
IC测试简介IC测试(Integrated Circuit Test)是指对集成电路芯片进行测试和验证的过程。
集成电路芯片是现代电子产品的核心组成部分,它们在智能手机、计算机、汽车电子、通讯设备等各个领域得到广泛应用。
在生产过程中,IC测试是确保芯片质量的重要环节,旨在发现和解决潜在的制造缺陷,以确保芯片在正常工作条件下具有良好的性能和可靠性。
IC测试的目的IC测试的主要目的是验证集成电路芯片在不同工作条件下的性能表现、特性和可靠性。
通过测试,可以识别和排除制造过程中的潜在错误,提高产品的质量和可靠性。
以下是IC测试的主要目的:1.验证芯片的性能指标是否符合设计要求。
2.确保芯片在各种工作条件下都能正常工作。
3.发现和修复制造过程中的缺陷。
4.提供可靠的芯片给客户,减少出现问题的风险。
IC测试方法IC测试方法可以分为功能测试和可靠性测试两类。
功能测试功能测试是验证芯片的基本功能和性能指标是否符合设计要求的测试方法。
主要包括以下几个方面:1.电性能测试:测试芯片的输入输出电阻、电平、电流等参数。
2.逻辑功能测试:验证芯片的逻辑电路是否正常工作,通过输入特定的信号,观察输出是否符合预期。
3.时序测试:测试芯片的时钟频率、延迟时间、数据传输速度等参数。
4.边界扫描测试:通过模拟接口信号和内部信号的边界情况,检查芯片的边界逻辑是否正确。
可靠性测试可靠性测试是验证芯片在各种工作条件下的长期可靠性和稳定性的测试方法。
主要包括以下几个方面:1.温度测试:测试芯片在不同温度条件下的性能和可靠性。
常见的温度测试包括高温Aging测试和低温测试。
2.电压测试:测试芯片在不同电压条件下的性能和可靠性。
常见的电压测试包括过压测试和欠压测试。
3.电磁干扰测试:测试芯片在电磁环境下的抗干扰性能。
4.辐射测试:测试芯片在射频辐射环境下的性能和可靠性。
5.震动测试:测试芯片在机械震动条件下的耐久性和可靠性。
IC测试流程IC测试通常是在芯片生产的后期进行的。
ic芯片验证刮擦测试和丙酮测试原理IC芯片验证是指通过一系列测试来验证IC芯片的品质和可靠性。
其中两个常用的测试方法是刮擦测试和丙酮测试。
刮擦测试是一种常用的表面耐磨性测试方法,用来测试芯片封装材料的耐擦刮性能。
其原理基于运用一定的力和速度在材料表面刮擦,观察刮痕和破坏情况来评估材料的性能。
在IC芯片制造过程中,封装材料通常需要具备良好的耐磨性能,以防止在芯片封装过程中或长时间的使用中出现材料破坏导致芯片性能下降。
具体操作时,将待测试的封装材料样品固定在一个支撑平台上,然后使用一个带有硬质材质的刮擦头将封装材料表面刮擦,刮擦头在一定的力和速度下对样品表面进行刮擦,同时与样品表面成一定的角度。
刮擦的形式可以是线性、圆形或是其他形式的刮擦方式。
在刮擦过程中,可以通过显微镜、显微摄像机或其他设备来观察刮痕和破坏情况。
根据刮痕的深度、形状和颜色等特征,可以评估样品的耐磨性能。
通过刮擦测试,可以筛选出耐磨性能较好的封装材料,以保证IC芯片的长期可靠性。
丙酮测试又被称为有机溶剂测试,主要用于测试芯片封装材料的耐化学腐蚀能力。
丙酮是一种有机溶剂,常用于清洁和溶解材料表面的油污和污渍。
在IC芯片制造过程中,芯片封装材料需要具备良好的耐化学腐蚀能力,以确保在工作环境中不会遭受到有机溶剂的腐蚀。
丙酮测试的原理是将待测试的封装材料样品浸泡在丙酮中,然后观察样品的状态和性能变化。
具体操作时,将封装材料样品放置在一个浸泡槽中,然后将丙酮倒入浸泡槽中,使样品完全浸泡于丙酮中。
在一定的时间段内,观察并评估样品的质量、外观和性能变化。
常见的评估指标包括样品的变形、膨胀、变色等。
如果样品在丙酮中发生明显的变化,则说明样品对有机溶剂的耐腐蚀能力较差。
总之,刮擦测试和丙酮测试是IC芯片验证中常用的两种测试方法。
刮擦测试用于评估封装材料的耐磨性能,丙酮测试用于评估材料的耐化学腐蚀能力。
这两种测试方法都对保证IC芯片的可靠性和性能至关重要。
各类IC芯片可靠性分析与测试随着现代科技的快速发展,各类IC芯片在电子设备中的应用越来越广泛。
为了确保这些IC芯片能够稳定可靠地工作,必须进行可靠性分析与测试。
本文将介绍IC芯片可靠性分析的基本原理和常用方法,并探讨IC芯片可靠性测试的关键技术。
IC芯片可靠性分析是指通过对IC芯片在特定工作环境下的性能与失效进行分析和评估,来确定其可靠性水平。
可靠性分析的目标是了解IC芯片的寿命特征、失效机制和影响因素,进而为设计优化和可靠性改进提供依据。
常用的IC芯片可靠性分析方法包括寿命试验、失效分析和可靠性预测。
寿命试验是通过将IC芯片置于特定的工作环境下进行长时间的运行,以观察其寿命特征和失效情况。
寿命试验可以分为加速寿命试验和正常寿命试验两种。
加速寿命试验是通过提高温度、加大电压等方式来加速IC芯片的失效,从而缩短试验时间;正常寿命试验则是在设备正常工作条件下进行,以获取长时间的可靠性数据。
通过寿命试验可以得到IC芯片的失效率曲线和平均失效率,为预测其寿命和可靠性提供依据。
失效分析是通过对失效的IC芯片进行分析和检测,确定其失效机制和原因。
失效分析可以通过显微镜观察、电学测量、热学分析等手段来进行。
通过失效分析可以分析IC芯片的失效模式、失效位置和失效原因,为进一步改进设计和制造提供依据。
失效分析常用的方法包括扫描电子显微镜(SEM)观察、逆向工程分析和红外热成像。
可靠性预测是通过对IC芯片在特定环境下的性能特征和失效情况进行测量和分析,来预测其可靠性水平。
可靠性预测可以借助可靠性数学模型、统计分析和模拟仿真等手段来进行。
可靠性预测可以根据IC芯片在不同工作条件下的性能变化情况,进行寿命预测和可靠性评估。
常用的可靠性预测方法包括基于物理模型的可靠性预测和基于统计模型的可靠性预测。
除了可靠性分析,IC芯片的可靠性测试也是非常重要的一环。
可靠性测试是通过将IC芯片置于特定工作条件下进行工作,以评估其性能和可靠性水平。

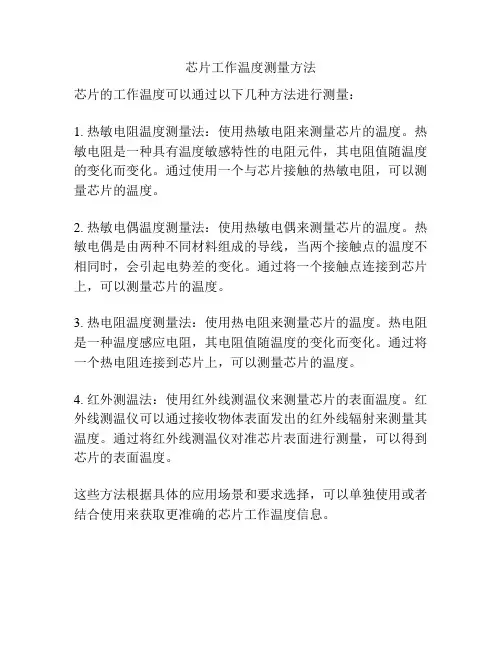

芯片工作温度测量方法
芯片的工作温度可以通过以下几种方法进行测量:
1. 热敏电阻温度测量法:使用热敏电阻来测量芯片的温度。
热敏电阻是一种具有温度敏感特性的电阻元件,其电阻值随温度的变化而变化。
通过使用一个与芯片接触的热敏电阻,可以测量芯片的温度。
2. 热敏电偶温度测量法:使用热敏电偶来测量芯片的温度。
热敏电偶是由两种不同材料组成的导线,当两个接触点的温度不相同时,会引起电势差的变化。
通过将一个接触点连接到芯片上,可以测量芯片的温度。
3. 热电阻温度测量法:使用热电阻来测量芯片的温度。
热电阻是一种温度感应电阻,其电阻值随温度的变化而变化。
通过将一个热电阻连接到芯片上,可以测量芯片的温度。
4. 红外测温法:使用红外线测温仪来测量芯片的表面温度。
红外线测温仪可以通过接收物体表面发出的红外线辐射来测量其温度。
通过将红外线测温仪对准芯片表面进行测量,可以得到芯片的表面温度。
这些方法根据具体的应用场景和要求选择,可以单独使用或者结合使用来获取更准确的芯片工作温度信息。

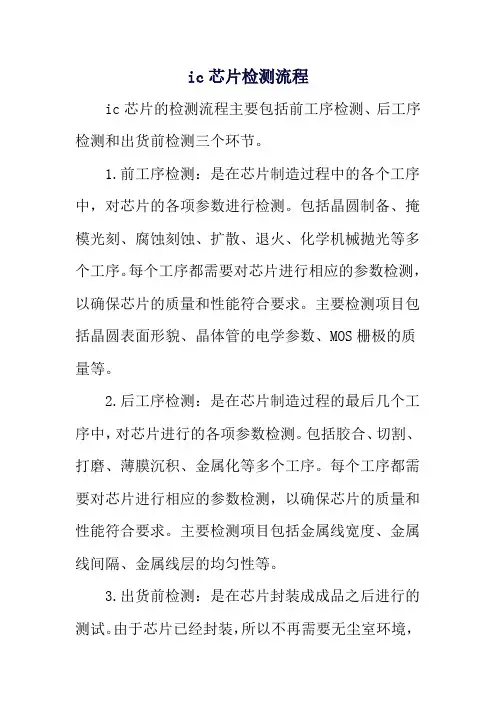

ic芯片检测流程
ic芯片的检测流程主要包括前工序检测、后工序检测和出货前检测三个环节。
1.前工序检测:是在芯片制造过程中的各个工序中,对芯片的各项参数进行检测。
包括晶圆制备、掩模光刻、腐蚀刻蚀、扩散、退火、化学机械抛光等多个工序。
每个工序都需要对芯片进行相应的参数检测,以确保芯片的质量和性能符合要求。
主要检测项目包括晶圆表面形貌、晶体管的电学参数、MOS栅极的质量等。
2.后工序检测:是在芯片制造过程的最后几个工序中,对芯片进行的各项参数检测。
包括胶合、切割、打磨、薄膜沉积、金属化等多个工序。
每个工序都需要对芯片进行相应的参数检测,以确保芯片的质量和性能符合要求。
主要检测项目包括金属线宽度、金属线间隔、金属线层的均匀性等。
3.出货前检测:是在芯片封装成成品之后进行的测试。
由于芯片已经封装,所以不再需要无尘室环境,
测试要求的条件大大降低。
通常包含测试各种电子或光学参数的传感器,但通常不使用探针探入芯片内部(多数芯片封装后也无法探入),而是直接从管脚连线进行测试。
由于packagetest无法使用探针测试芯片内部,因此其测试范围受到限制,有很多指标无法在这一环节进行测试。
此外,还有一些专门针对芯片的测试方法,如晶圆测试、芯片测试和封装测试等。
这些测试方法在芯片制造的不同阶段进行,用于检测芯片的性能和质量。
在熟悉芯片规格后,提取验证功能点,撰写验证方案,搭建验证平台,执行验证测试,最后撰写验证报告。
如需了解更多关于IC芯片检测流程的问题,建议咨询专业技术人员获取帮助。

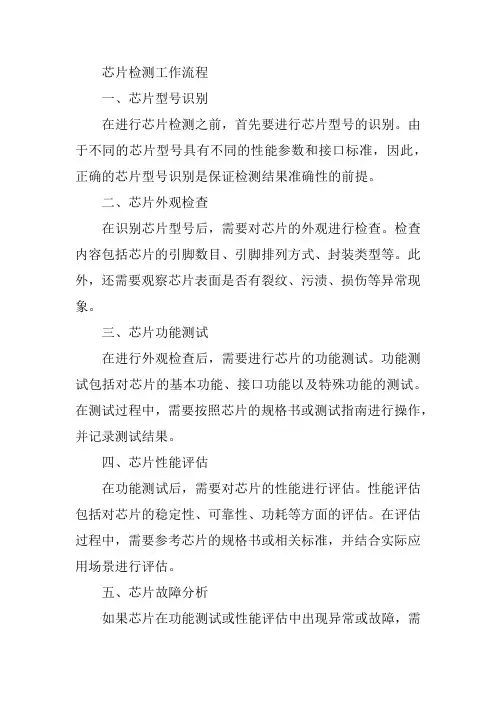

芯片检测工作流程一、芯片型号识别在进行芯片检测之前,首先要进行芯片型号的识别。
由于不同的芯片型号具有不同的性能参数和接口标准,因此,正确的芯片型号识别是保证检测结果准确性的前提。
二、芯片外观检查在识别芯片型号后,需要对芯片的外观进行检查。
检查内容包括芯片的引脚数目、引脚排列方式、封装类型等。
此外,还需要观察芯片表面是否有裂纹、污渍、损伤等异常现象。
三、芯片功能测试在进行外观检查后,需要进行芯片的功能测试。
功能测试包括对芯片的基本功能、接口功能以及特殊功能的测试。
在测试过程中,需要按照芯片的规格书或测试指南进行操作,并记录测试结果。
四、芯片性能评估在功能测试后,需要对芯片的性能进行评估。
性能评估包括对芯片的稳定性、可靠性、功耗等方面的评估。
在评估过程中,需要参考芯片的规格书或相关标准,并结合实际应用场景进行评估。
五、芯片故障分析如果芯片在功能测试或性能评估中出现异常或故障,需要进行故障分析。
故障分析包括对异常现象的观察、对故障原因的推测以及对故障定位的确定。
在故障分析过程中,需要借助专业的工具和设备,并结合相关技术资料进行分析。
六、芯片维修处理对于出现故障的芯片,需要进行维修处理。
维修处理包括对故障原因的修复、对异常现象的纠正以及对性能的优化等。
在维修处理过程中,需要遵循相关技术规范和操作流程,确保维修质量和安全性。
七、检测报告编写最后,需要对整个检测过程进行总结和报告编写。
报告内容包括芯片型号识别结果、外观检查结果、功能测试结果、性能评估结果、故障分析结果以及维修处理结果等。
在编写报告时,需要保证报告的准确性和完整性,以便为后续工作提供参考和依据。
准确测量芯片温度的方法
准确测量芯片温度的常用方法有:
1. 热敏电阻法
在芯片内置入精密的热敏电阻,通过测量其电阻值变化来间接测量温度。
2. 埋入式温度传感器
在芯片内部的关键位置植入温度传感二极管,可以直接测量温度。
3. 红外测温技术
使用红外热像仪,对工作中的芯片进行无接触测温。
4. 液晶温度计片
在芯片表面贴附带温度计数的液晶片,可以直接读出温度。
5. 芯片内置温度计
集成一个温度转换模块在芯片内,输出数字温度信号。
6. 热敏油污法
在芯片上涂抹热敏油污,通过颜色变化判定温度。
7. 细线热电偶法
用微小热电偶探头点接触芯片表面,测量热电偶的热电动势。
8. 液晶显微镜法
利用包括液晶片的显微镜,直接观测读取芯片表面的温度值。
9. 红外与CCD结合
红外直读相机,将红外热像转换为可见光图像,测量温度分布。
综合考虑精度、便利性及成本,选择适合的方法,才能准确测量芯片的温度。
芯片检测报告芯片检测报告一、检测目的现代科技中,芯片作为电子设备的核心部件,其质量和性能直接关系到整个设备的稳定性和可靠性。
本次芯片检测旨在检验芯片的品质和性能是否符合相关标准要求,并为用户提供优质可信赖的芯片产品。
二、检测方法1. 外观检测:通过肉眼观察芯片外观,检查是否有表面缺陷、裂纹、污染等问题。
2. 尺寸测量:使用专业测量仪器测量芯片的尺寸、厚度等重要参数。
3. 温度试验:将芯片放入恒温培养箱进行高温、低温试验,检测芯片在不同温度下的稳定性和可靠性。
4. 电流测试:使用专业测试仪器测量芯片在不同电流下的工作状态和效果。
5. 功耗测试:使用功耗测试仪器测量芯片在不同场景下的功耗情况。
6. 经电磁干扰测试:使用电磁干扰装置对芯片进行电磁辐射干扰测试,检测芯片对外界干扰的抗干扰能力。
三、检测结果与分析通过上述检测方法,得出以下结果与分析:1. 外观检测:芯片外观无明显缺陷,无表面裂纹、污染等问题,符合外观要求。
2. 尺寸测量:芯片的尺寸与标准要求一致,无误差。
3. 温度试验:芯片在高温(50℃)和低温(-10℃)条件下均正常工作,无异常现象,具有良好的温度稳定性。
4. 电流测试:芯片在不同电流下均能正常工作,无电流过大或过小的情况,电流稳定。
5. 功耗测试:芯片在不同场景下的功耗均满足标准要求,能够有效节省电能。
6. 经电磁干扰测试:芯片对电磁辐射干扰具有良好的抗干扰能力,稳定性高。
综上所述,本次芯片检测结果显示,该芯片的品质和性能均符合相关标准要求。
该芯片具有优异的外观、尺寸、温度稳定性、电流工作状态、功耗以及电磁干扰抗干扰能力等指标。
用户可以放心使用该芯片,以保障设备的稳定性和可靠性。
四、质量保证建议为确保芯片的品质和性能,建议以下措施:1. 生产环境控制:芯片的生产过程中应严格控制生产环境,确保生产过程的无尘、无菌环境,防止外界污染对芯片品质的影响。
2. 产品检测全面化:除本报告所列的检测方法外,建议在生产过程中增加其他关键参数的检测,以确保整个芯片生产过程的质量控制。
芯片ESD测试标准和方法1. ESD测试标准- IEC 标准:这是国际电工委员会制定的ESD测试标准,用于评估设备的抗静电放电能力。
该标准规定了测试波形、测试级别和测试方法等内容,是ESD测试的国际通用标准。
- AEC-Q100标准:这是汽车电子领域常用的ESD测试标准,适用于评估汽车电子元器件的静电放电性能。
该标准对测试波形、测试级别和测试条件等进行了详细规定,以确保汽车电子设备在复杂的环境下具有良好的静电放电能力。
2. ESD测试方法- HBM测试方法:HBM(Human Body Model)是一种模拟人体静电放电的测试方法,通过模拟人体接地时的静电放电过程,评估芯片的抗静电放电能力。
该方法利用人体模型进行测试,可以快速评估芯片的静电放电性能,是一种常用的ESD测试方法。
- MM测试方法:MM(Machine Model)是一种模拟机器设备静电放电的测试方法,通过模拟机器间的静电放电过程,评估芯片的抗静电放电能力。
该方法利用机器模型进行测试,可以更真实地模拟实际工作环境中的静电放电情况,对芯片的静电放电性能进行全面评估。
- CDM测试方法:CDM(Charged Device Model)是一种模拟电荷器件静电放电的测试方法,通过模拟芯片和其它器件之间的静电放电过程,评估芯片的抗静电放电能力。
该方法利用充电器件模型进行测试,可以更精确地模拟芯片在实际应用中的静电放电情况,对芯片的静电放电性能进行准确评估。
3. ESD测试流程- 准备工作:进行ESD测试前,需要准备好测试设备、测试样品和测试环境等,确保测试的准确性和可靠性。
- 测试设置:根据不同的ESD测试方法和标准,设置合适的测试波形、测试级别和测试条件等,以确保测试的科学性和可比性。
- 进行测试:根据测试设置,进行HBM、MM或CDM等ESD测试,记录测试过程中芯片的静电放电情况和性能表现。
- 数据分析:对测试数据进行分析,评估芯片的抗静电放电能力,确定是否符合相关的ESD测试标准和要求。
芯片验证方法芯片验证方法主要包括仿真验证、验证台验证和实际验证三个阶段。
仿真验证是在芯片设计完成后,通过电路仿真工具对芯片功能模块进行功能验证和性能验证的过程。
验证台验证是将芯片设计加载到验证平台上,并通过外部控制器和测试仪器来对芯片进行功能验证和性能验证。
实际验证是将芯片设计加载到实际硬件平台上,并通过真实的测试条件来对芯片进行功能验证和性能验证。
在芯片验证过程中,工程师们需要根据芯片设计的特点和要求来选择合适的验证方法和工具。
下面我们将详细介绍芯片验证方法的具体步骤和常用工具。
一、仿真验证1. 仿真验证的概念仿真验证是在芯片设计完成后,通过电路仿真工具对芯片设计进行功能验证和性能验证的过程。
通过仿真验证,可以验证芯片的功能模块是否符合设计要求,排除设计错误,提高芯片设计的可靠性和正确性。
2. 仿真验证的步骤(1)建立仿真模型:首先需要根据芯片设计的功能模块和性能指标来建立相应的仿真模型,包括模块间的连接关系和信号传输路径。
(2)编写测试用例:根据芯片设计的功能需求和性能要求,编写相应的测试用例来对芯片进行功能验证和性能验证。
(3)仿真运行:通过电路仿真工具运行测试用例,对芯片进行功能验证和性能验证,并分析仿真结果。
(4)优化设计:根据仿真结果,对芯片设计进行调整和优化,以满足功能和性能要求。
3. 常用仿真工具常用的电路仿真工具包括Cadence、Synopsys、Mentor等,这些仿真工具提供了丰富的仿真模型和验证功能,可以帮助工程师们高效地进行芯片验证工作。
二、验证台验证1. 验证台验证的概念验证台验证是将芯片设计加载到验证平台上,并通过外部控制器和测试仪器来对芯片进行功能验证和性能验证的过程。
通过验证台验证,可以对芯片在实际测试环境下的功能和性能进行验证,更接近实际应用场景。
2. 验证台验证的步骤(1)搭建验证平台:首先需要搭建相应的验证平台,在平台上加载芯片设计和外部测试设备,并建立相应的测试连接。
1. 抽样计划标准
正常情况下,根据公司标准抽取样品和本公司实际情况作出的芯片检验标准为准则。
非正常情况下,转换规则如下: 正常 加严:在正常检验状态下,如果连续3批中有1批抽检时发现问题,则由正常检验转为加严检验(全检)。
加严
正常:在加严检验状态下,如果连续3批没有发现问题,则由加严检验转为正常检验。
停止检验:在加严检验状态下,如果退货数累积到3批或者连续2批被拒收将停止检验,直至措施已被有 效执行方恢复检验,检验从正常检验开始。
2. 接收标准(AQL )(客户有要求是按客户要求执行)
致命缺陷(CR ): 0 严重缺陷(MA ):0.25 轻微缺陷(MI ): 0.65
3. 物料是否接收和退货,及判定标准,参照下列缺陷分类
4. QC 检验员接触IC 时,必须配戴防静电装置
备注:以上表格打印出来根据每一批次作出质检报告(内含质检人员及时间供应商) 每一批次都有跟踪都有追溯。
集成电路的EMC测试北京世纪汇泽科技有限公司前言世界范围内电子产品正在以无线、便携、多功能与专业化得趋势快速发展,纯粹的模拟电子系统越来越难以进入人们的视线,取而代之的集成电路在数字电子产品与电子系统中扮演了“超级明星”的角色,而这个主角被接纳的程度也在随着集成电路产业的发展不断加深,从1965年Gordon Moore提出摩尔定律至今,集成电路一直保持着每18-24个月集成度翻番、价格减半的发展趋势,这为集成电路的大范围、多层次应用奠定了基础。
尤其在消费类产品领域,这种发展趋势尤为明显,各种数码类产品的普及就是很好的说明。
同时,这种快速发展也造成了电子系统电磁兼容性问题的日益突出,更高的集成度和使用密度,是片内和片外耦合的发生几率大大提高。
在电子产品和电子系统中,通常集成电路是最根本的骚扰信号源,它把直流供电转换成高频的电流、电压,造成了无意发射和耦合。
而当其输入或供电受到干扰时,误动作的可能性将大大增加,甚至造成硬件损坏。
这种情况下,如何衡量集成电路电磁兼容性的问题日渐凸显起来。
这种衡量方法,或者称作新的测试标准和测试方法,将作用于集成电路的设计、生产、质量控制、采购乃至应用调试等诸多方面,成为整个集成电路相关产业的关注焦点。
标准产生的背景早在1965年美国军方已就核爆电磁场对导弹发射中心设备的影响做出了分析研究,并开发了专门的SPECTRE软件,用于模拟核辐射对电气电子元件的作用。
在随后的二十多年中,各种仿真模型、测试方法和统计结果不断涌现,在集成电路电磁兼容领域积累了大量的理论基础和可供分析比较的实测数据。
其中主要测试方法包括:✓北美的汽车工程协会(SAE)建议的使用TEM小室测量集成电路的辐射发射✓SAE提出的磁场探头和电场探头表面扫描测量集成电路的辐射发射✓荷兰某公司建议的使用工作台法拉第笼(WBFC)进行集成电路传导发射测量✓德国标准化组织VDE建议的使用1Ω电阻进行地回路传导电流测量✓日本的研究人员建议的使用磁场探头进行传导发射测量✓Lubineau和Fiori等人对抗扰度测试方法和试验结果的研究等等1997年10月,国际电工委员会(IEC)第47A技术分委会下属第九工作组(WG9)成立,专门负责对各种已建议的测试方法进行分析,最终出版了针对EMI 和EMS的工具箱式的测试方法集合——IEC61967系列和IEC62132系列标准,标准IEC62215也已出版,与IEC62132互补,更加全面地考虑到了集成电路遭受电磁干扰时的情形。
芯片检测标准是确保芯片质量和性能的关键环节。
随着芯片技术的不断发展,芯片检测标准也在不断更新和完善。
一般来说,芯片检测标准包括以下几个方面:
1. 外观检测:对芯片的外观进行检测,包括芯片的尺寸、形状、标记、引脚数量和排列等是否符合规范要求。
2. 电气性能检测:对芯片的电气性能进行检测,包括电压、电流、电阻、电容、电感等参数的测量,以及逻辑功能测试、时序测试等。
3. 可靠性检测:对芯片的可靠性进行检测,包括温度循环测试、湿度测试、机械应力测试等,以确保芯片在各种环境条件下能够正常工作。
4. 兼容性检测:对芯片的兼容性进行检测,包括与其他设备或软件的互操作能力、不同批次芯片的一致性等。
5. 安全性检测:对芯片的安全性进行检测,包括加密算法、防火墙等安全机制的测试,以确保芯片在数据传输和存储过程中的安全性。
综上所述,芯片检测标准是确保芯片质量和性能的重要保障。
在生产过程中,必须严格按照检测标准进行检测,以确保每一片芯片都能够满足客户的需求。
芯片的检测方法一、查板方法:1.观察法:有无烧糊、烧断、起泡、板面断线、插口锈蚀。
2.表测法:+5V、GND电阻是否是太小(在50欧姆以下)。
3.通电检查:对明确已坏板,可略调高电压0.5-1V,开机后用手搓板上的IC,让有问题的芯片发热,从而感知出来。
4.逻辑笔检查:对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。
5.辨别各大工作区:大部分板都有区域上的明确分工,如:控制区(CPU)、时钟区(晶振)(分频)、背景画面区、动作区(人物、飞机)、声音产生合成区等。
这对电脑板的深入维修十分重要。
二、排错方法:1.将怀疑的芯片,根据手册的指示,首先检查输入、输出端是否有信号(波型),如有入无出,再查IC的控制信号(时钟)等的有无,如有则此IC坏的可能性极大,无控制信号,追查到它的前一极,直到找到损坏的IC为止。
2.找到的暂时不要从极上取下可选用同一型号。
或程序内容相同的IC背在上面,开机观察是否好转,以确认该IC是否损坏。
3.用切线、借跳线法寻找短路线:发现有的信线和地线、+5V或其它多个IC不应相连的脚短路,可切断该线再测量,判断是IC问题还是板面走线问题,或从其它IC上借用信号焊接到波型不对的IC上看现象画面是否变好,判断该IC的好坏。
4.对照法:找一块相同内容的好电脑板对照测量相应IC的引脚波型和其数来确认的IC是否损坏。
5.用微机万用编程器(ALL-03/07)(EXPRO-80/100等)中的ICTEST软件测试IC。
三、电脑芯片拆卸方法:1.剪脚法:不伤板,不能再生利用。
2.拖锡法:在IC脚两边上焊满锡,利用高温烙铁来回拖动,同时起出IC(易伤板,但可保全测试IC)。
3.烧烤法:在酒精灯、煤气灶、电炉上烧烤,等板上锡溶化后起出IC(不易掌握)。
4.锡锅法:在电炉上作专用锡锅,待锡溶化后,将板上要卸的IC浸入锡锅内,即可起出IC又不伤板,但设备不易制作。
5.电热风枪:用专用电热风枪卸片,吹要卸的IC引脚部分,即可将化锡后的IC起出(注意吹板时要晃动风枪否则也会将电脑板吹起泡,但风枪成本高,一般约2000元左右)作为专业硬件维修,板卡维修是非常重要的项目之一。
拿过来一块有故障的主板,如何判断具体哪个元器件出问题呢?引起主板故障的主要原因1.人为故障:带电插拨I/O卡,以及在装板卡及插头时用力不当造成对接口、芯片等的损害2.环境不良:静电常造成主板上芯片(特别是CMOS芯片)被击穿。
另外,主板遇到电源损坏或电网电压瞬间产生的尖峰脉冲时,往往会损坏系统板供电插头附近的芯片。
如果主板上布满了灰尘,也会造成信号短路等。
3.器件质量问题:由于芯片和其它器件质量不良导致的损坏。
清洗首先要提醒注意的是,灰尘是主板最大的敌人之一。
最好注意防尘,可用毛刷轻轻刷去主板上的灰尘,另外,主板上一些插卡、芯片采用插脚形式,常会因为引脚氧化而接触不良。
可用橡皮擦去表面氧化层,重新插接。
当然我们可以用三氯乙烷--挥发*能好,是清洗主板的液体之一。
还有就是在突然掉电时,要马上关上计算机,以免又突然来电把主板和电源烧毁。
流程。
BIOS 由于BIOS设置不当,如果超频……可以跳线清处,摘重新设置。
如果BIOS损坏,如病毒侵入……,可以重写BIOS。
因为BIOS是无法通过仪器测的,它是以软件形式存在的,为了排除一切可能导致主板出现问题的原因,最好把主板BIOS刷一下。
拔插交换主机系统产生故障的原因很多,例如主板自身故障或I/O 总线上的各种插卡故障均可导致系统运行不正常。
采用拔插维修法是确定故障在主板或I/O设备的简捷方法。
该方法就是关机将插件板逐块拔出,每拔出一块板就开机观察机器运行状态,一旦拔出某块后主板运行正常,那么故障原因就是该插件板故障或相应I/O总线插槽及负载电路故障。
若拔出所有插件板后系统启动仍不正常,则故障很可能就在主板上。
采用交换法实质上就是将同型号插件板,总线方式一致、功能相同的插件板或同型号芯片相互芯片相互交换,根据故障现象的变化情况判断故障所在。
此法多用于易拔插的维修环境,例如内存自检出错,可交换相同的内存芯片或内存条来确定故障原因。
观看拿到一块有故障主板先用眼睛扫一下,看看没有没烧坏的痕迹,外观有没损坏,看各插头、插座是否歪斜,电阻、电容引脚是否相碰,表面是否烧焦,芯片表面是否开裂,主板上的铜箔是否烧断。
还要查看是否有异物掉进主板的元器件之间。
遇到有疑问的地方,可以借助万能表量一下。
触摸一些芯片的表面,如果异常发烫,可换一块芯片试试。
(1).如果连线断,我们可以用刀把断线处的漆刮干净,在露出的导线处涂上蜡,再用针顺着走线把蜡划去,接下来就是在上面滴上硝酸银溶液。
接着就要用万能表来确认是否把断点连接好。
就这样一个一个的,把断点接好就可以了。
注意要一个一个的连,切不要心急,象主板上有的地方的走线间的距离很小,弄不好就会短路了。
(2).如果是电解电容,可以找匹配的换掉。
万能表、示波器工具用示万能表、波器测主板各元器件供电的情况。
一个是检测主板是否对这部分供电,再有就是供电的电压是否正常。
电阻、电压测量:电源故障包括主板上+12V、+5V及+3.3V电源和Power Good 信号故障;总线故障包括总线本身故障和总线控制权产生的故障;元件故障则包括电阻、电容、集成电路芯片及其它元部件的故障。
为防止出现意外,在加电之前应测量一下主板上电源+5V与地(GND)之间的电阻值。
最简捷的方法是测芯片的电源引脚与地之间的电阻。
未插入电源插头时,该电阻一般应为300Ω,最低也不应低于100Ω。
再测一下反向电阻值,略有差异,但不能相差过大。
若正反向阻值很小或接近导通,就说明有短路发生,应检查短的原因。
产生这类现象的原因有以下几种:(1)系统板上有被击穿的芯片。
一般说此类故障较难排除。
例如TTL芯片(LS系列)的+5V连在一起,可吸去+5V引脚上的焊锡,使其悬浮,逐个测量,从而找出故障片子。
如果采用割线的方法,势必会影响主板的寿命。
(2)板子上有损坏的电阻电容。
(3)板子上存有导电杂物。
当排除短路故障后,插上所有的I/O卡,测量+5V,+12V与地是否短路。
特别是+12V与周围信号是否相碰。
当手头上有一块好的同样型号的主板时,也可以用测量电阻值的方法测板上的疑点,通过对比,可以较快地发现芯片故障所在。
当上述步骤均未见效时,可以将电源插上加电测量。
一般测电源的+5V和+12V。
当发现某一电压值偏离标准太远时,可以通过分隔法或割断某些引线或拔下某些芯片再测电压。
当割断某条引线或拔下某块芯片时,若电压变为正常,则这条引线引出的元器件或拔下来的芯片就是故障所在。
程序、诊断卡诊断通过随机诊断程序、专用维修诊断卡及根据各种技术参数(如接口地址),自编专用诊断程序来辅助硬件维修可达到事半功倍之效。
程序测试法的原理就是用软件发送数据、命令,通过读线路状态及某个芯片(如寄存器)状态来识别故障部位。
此法往往用于检查各种接口电路故障及具有地址参数的各种电路。
但此法应用的前提是CPU及基总线运行正常,能够运行有关诊断软件,能够运行安装于I/O总线插槽上的诊断卡等。
编写的诊断程序要严格、全面有针对性,能够让某些关键部位出现有规律的信号,能够对偶发故障进行反复测试及能显示记录出错情况。
IC集成电路的好坏判别方法一、不在路检测这种方法是在IC未焊入电路时进行的,一般情况下可用万用表测量各引脚对应于接地引脚之间的正、反向电阻值,并和完好的IC进行较。
二、在路检测这是一种通过万用表检测IC各引脚在路(IC在电路中)直流电阻、对地交直流电压以及总工作电流的检测方法。
这种方法克服了代换试验法需要有可代换IC的局限性和拆卸IC的麻烦,是检测IC最常用和实用的方法。
2.直流工作电压测量这是一种在通电情况下,用万用表直流电压挡对直流供电电压、外围元件的工作电压进行测量;检测IC各引脚对地直流电压值,并与正常值相较,进而压缩故障范围,出损坏的元件。
测量时要注意以下八:(1)万用表要有足够大的内阻,少要大于被测电路电阻的10倍以上,以免造成较大的测量误差。
(2)通常把各电位器旋到中间位置,如果是电视机,信号源要采用标准彩条信号发生(3)表笔或探头要采取防滑措施。
因任何瞬间短路都容易损坏IC。
可采取如下方法防止表笔滑动:取一段自行车用气门芯套在表笔尖上,并长出表笔尖约0.5mm左右,这既能使表笔尖良好地与被测试点接触,又能有效防止打滑,即使碰上邻近点也不会短路。
(4)当测得某一引脚电压与正常值不符时,应根据该引脚电压对IC正常工作有无重要影响以及其他引脚电压的相应变化进行分析,能判断IC的好坏。
(5)IC引脚电压会受外围元器件影响。
当外围元器件发生漏电、短路、开路或变值时,或外围电路连接的是一个阻值可变的电位器,则电位器滑动臂所处的位置不同,都会使引脚电压发生变化。
(6)若IC各引脚电压正常,则一般认为IC正常;若IC部分引脚电压异常,则应从偏离正常值最大处入手,检查外围元件有无故障,若无故障,则ic很可能损坏。
(7)对于动态接收装置,如电视机,在有无信号时,IC各引脚电压是不同的。
如发现引脚电压不该变化的反而变化大,该随信号大小和可调元件不同位置而变化的反而不变化,就可确定IC损坏。
(8)对于多种工作方式的装置,如录像机,在不同工作方式下,IC各引脚电压也是不同的。
还要补充二的是:交流工作电压测量法为了掌握IC交流信号的变化情况,可以用带有db插孔的万用表对IC的交流工作电压进行近似测量。
检测时万用表置于交流电压挡,正表笔插入DB插孔;对于无DB插孔的万用表,需要在正表笔串接一只0.1~0.5μf隔直电容。
该法适用于工作频率较低的IC,如电视机的视频放大级、场扫描电路等。
由于这些电路的固有频率不同,波形不同,所以所测的数据是近似值,只能供参考。
总电流测量法该法是通过检测IC电源进线的总电流,来判别IC好坏的一种方法。
由于IC内部绝大多数为直接耦合,IC损坏时(如某一个pn结击穿或开路)会引起后级饱和与截止,使总电流发生变化。
所以通过测量总电流的方法可以判别IC的好坏。
也可用测量电源通路中电阻的电压降,用欧姆定律计算出总电流值。
