心电图1

心电图ptfv1的测量方法

心电图PTFV1的测量方法主要有以下几个步骤：

1. 准备工作：将患者的胸部暴露，确保电极和皮肤的接触良好，清除电极上的任何油脂或污垢。

2. 定位V1导联电极：首先，先确定V1导联的位置。一般来说，V1导联电极位于第四肋间左缘的心前区，与心脏前侧相对应的位置。

3. V1导联的电极安装：将V1导联电极放置在V1导联位置上。一般来说，V1导联电极有一个正电极和一个负电极，可以使用胶贴或夹子将其固定在V1导联位置上。

4. 进行心电图记录：根据设备的指示，在记录心电图时选择V1导联，并按下“记录”按钮开始记录。记录过程中患者需要保持静息和不动，以避免记录到干扰。

5. 分析和解读：记录完成后，可以通过心电图设备进行分析和解读。医生可以根据波形的形状、频率和幅度来评估心脏的电活动，检测是否存在异常。

需要注意的是，心电图的测量方法可能会根据不同的设备和实际情况有所不同，建议在进行心电图测量时遵循设备的使用说明或在专业医生的指导下进行操作。

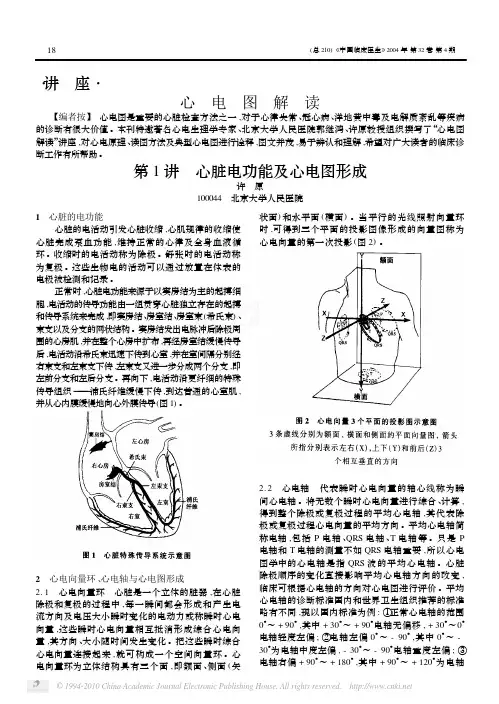

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. ・讲　

座・

心　电　图　解　读

【编者按】　心电图是重要的心脏检查方法之一,对于心律失常、冠心病、洋地黄中毒及电解质紊乱等疾病

的诊断有很大价值。本刊特邀著名心电生理学专家、北京大学人民医院郭继鸿、许原教授组织撰写了“心电图

解读”讲座,对心电原理、读图方法及典型心电图进行诠释,图文并茂,易于辨认和理解,希望对广大读者的临床诊

断工作有所帮助。

第1讲　心脏电功能及心电图形成

许　原

100044　北京大学人民医院

1　心脏的电功能

心脏的电活动引发心脏收缩,心肌规律的收缩使

心脏完成泵血功能,维持正常的心律及全身血液循

环。收缩时的电活动称为除极。舒张时的电活动称

为复极。这些生物电的活动可以通过放置在体表的

电极被检测和记录。

正常时,心脏电功能来源于以窦房结为主的起搏细

胞,电活动的传导功能由一组贯穿心脏独立存在的起搏

和传导系统来完成,即窦房结、房室结、房室束(希氏束)、

束支以及分支的网状结构。窦房结发出电脉冲后除极周

围的心房肌,并在整个心房中扩布,再经房室结缓慢传导

后,电活动沿希氏束迅速下传到心室,并在室间隔分别经

右束支和左束支下传,左束支又进一步分成两个分支,即

左前分支和左后分支。再向下,电活动沿更纤细的特殊

传导组织———浦氏纤维缓慢下传,到达普通的心室肌,并从心内膜缓慢地向心外膜传导(图1)。

2　心电向量环、心电轴与心电图形成

2.1　心电向量环　心脏是一个立体的脏器,在心脏

除极和复极的过程中,每一瞬间都会形成和产生电

流方向及电压大小瞬时变化的电动力或称瞬时心电

向量,这些瞬时心电向量相互抵消形成综合心电向

量,其方向、大小随时间发生变化。把这些瞬时综合

心电向量连接起来,就可构成一个空间向量环。心

电向量环为立体结构具有三个面,即额面、侧面(矢状面)和水平面(横面)。当平行的光线照射向量环

题型填空题

[难度]易

[1]心脏的特殊传导由_窦房结、结间束、房间束、房室结、希氏束、束支、__组成。

[答案]蒲肯野纤维

[难度]易

[2]P-R段反映__复极过程。

[答案]心房

[难度]易

[3]心率正常时，成人的P_R间期为____。

[答案]0.12-0.20s

[难度]易

[4]___间期是心室开始除极至心室复极完毕的时间。

[答案]Q-T间期

[难度]易

[5]V1导联电极安放位置为__。

[答案]胸骨右缘第四肋间

[难度]易

[6]V4导联电极安放位置为___。

[答案]左锁骨中线与第5肋骨相交处

[难度]易

[7]记录心电图时，走纸速度为25mm/s时，每两条纵线间（1mm）表示__。

[答案]0.04s

[难度]易

[8]正常心电轴范围_____之间。

[答案]-30至+90°

[难度]易

[9]心率在60~100次/分时，QT间期的正常范围是_____

[答案]0.32~0.44s

[难度]中

[10]小儿心电图的特点是心率较成人快、PR间期较成人短、Q-Tc间期较成人长、P波的时限较成人短、QRS图形呈_____室占优势，_____波变异大。

[答案]右，T

[难度]中

[11]左室面导联出现QRS波群电压增高，同时伴T波低平、双向或倒置称_____。

[答案]左室肥大伴劳损

[难度]中

[12]V1R/S≥1、V5R/S≤1见于_____室肥大。

[答案]右

[难度]中

[13]右室大时Rv1+Sv5>_____、于_右胸导联出现T波双向、倒置、ST段压低称右室肥大伴劳损。

[答案]1.05mv

[难度]中

[14]损伤型ST段改变可表现为ST段的_____和_____两种类型。

[答案]压低，抬高

[难度]易

[15]缺血型ST改变指ST段呈水平型和下斜型下移≥____。

[答案]0.05MV

[难度]中

[16]急性前间壁心肌梗塞时坏死图形应出现于____导联。

- 1 - 心电图ptfv1诊断标准

正常心电图（ECG）是一种可以提供有关心脏电活动的重要信息的诊断工具。它每秒可以记录心脏电活动的电信号。PTFV1（Precision-12Twelve-LeadExerciseTestVersion1）是一种心电图（ECG）诊断标准，它采用12导联系统，可以捕捉病人心脏电活动的更多信息，而且比常规的（6导联系统） ECG诊断标准更准确。

在PTFV1 ECG诊断标准中，医生们可以更细致地观察心电图并且更准确地诊断患者是否患有像心律失常，冠状动脉粥样硬化症，心肌病，心力衰竭这样的心血管疾病。 PTFV1 ECG诊断标准可以检测心脏的功能性和结构性改变，从而为更准确的诊断提供更多的关键信息。

PTFV1 ECG诊断标准有助于医生为患者提供更好的诊断服务。首先，PTFV1 ECG可以提供更多可用信息，以便医生可以更准确地诊断患者疾病。其次，它可以帮助医生改善对心律失常的诊断，以便更准确地预测对病人的影响，并采取有效的治疗措施。

PTVF1 ECG诊断标准也有非临床用途，如可以用来研究动物的心血管系统。与传统的心电图方法相比，PTFV1 ECG诊断标准可以捕捉更多的信息，因此可以更准确地观察动物的心脏运动。

另外，PTFV1 ECG诊断标准可以用来测量人体耐力，从而评估运动对心脏的影响。它也可以用来监测成人和婴儿的心脏健康状况，并及时发现异常症状。

在总结上，PTFV1 ECG诊断标准是一种更准确和更细致的心电图诊断标准，它可以从更多不同角度观察患者的心脏状况，有助于医生 - 2 - 准确诊断病人心血管疾病。它还可以被用于非临床用途，如研究动物心血管系统和测量耐力等。此外，它还有助于监测婴儿和成人的心脏健康状况，及时发现异常症状。
