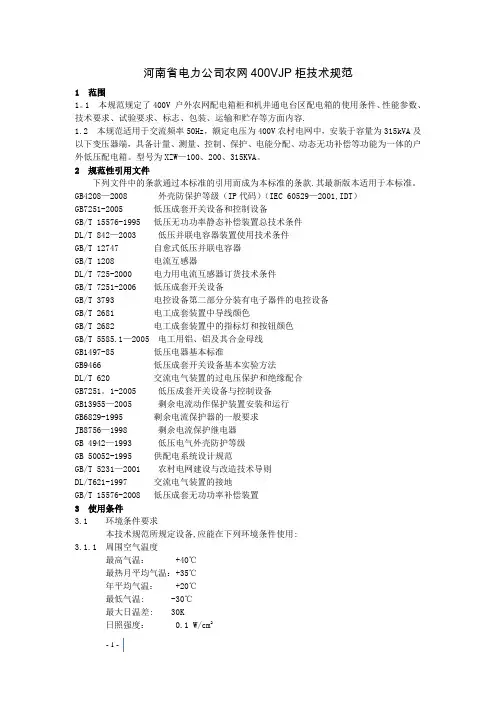

JP柜设计规范

1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小

于1.5mm。柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加

强筋。

2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。在

计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量

TA空间位置，不装电压表、电流表,不留观察窗。

3、进出线布置：侧面上进下出，不在一面。

4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧

化锌避雷器，避雷器独立接地。配电室在综合保护器出线侧装接线排。

5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。

6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。柜内装检修照明灯，

在配电出线室正门装行程开关来控制灯的闭合。

7、箱体通风设计：上下左右通风，具有防止小动物进入设计。进出电缆采用紧

缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。

8、对接地的要求：

1) JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子

应有一紧固螺钉或螺栓连接至接地导体。紧固螺钉或螺栓的直径应不小于10mm。

接地连接点应标以清晰可见的接地符号；

2) 接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地

系统相连接；

3) 主回路中凡规定或需要触及的所有部件都应可靠接地；

9、JP柜柜顶设有横眉可粘贴间隔名称。JP柜正门内侧应有用铝合金板制作的

清晰明显的主接线示意图。

10、铭牌的要求

1) 铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合

金警示牌，均用铆钉固定。

2) 铭牌应包括如下内容： a) 制造商名称或商标、制造年月、出厂编号；

b) 产品型号；

c) 给出下列数据：额定电压、额定频率、无功补偿容量、额定容量、防护

等级。

11. 对JP柜限制并避免内部电弧故障的要求

JP柜内的的刀开关应具有防弧功能，并具有“严禁带负荷拉闸”警示标志。

12. JP柜防护等级的要求：防护等级为IP33。

13. 一次主回路采用铜排连接，所有铜排采用T2型铜排（R角），连接可靠，

接头连接处。采用搪锡工艺，裸露导体进行绝缘化处理。

14. 按变压器总容量的20％配置无功补偿总容量，采用分补+共补的自动补偿

方案，采用复合开关投切电容器。

【 电容器】

电容器选用干式自愈式金属化膜并联电容器，符合GB12747标准。

2.3．1 稳态过电压：

装置的连续运行电压为1.05UN，能满足如表2所规定的稳态过电压下运行相应

的时间。

表2 稳态过电压

工频过电压 最大持续时间 说明 1.10 UN 长期 指长期过电压的最高值不超过1.10 UN 1.15 UN 每24h中30min 系统电压的调整与波动 1.20 UN 5 min 轻负载时电压升高

1.30 UN 1min

2.3.2稳态过电流

电容器过电流可达1.3IN。

2.3.3电容偏差

电容器容量偏差不超过：0 ～ +5％；

任何两端之间容量值最大值与最小值之比：＜1.06； 2.3.4电容器损耗角正切值（tanδ）

电容器单元在工频交流的额定电压下，在20℃时损耗角正切值不大于0.05%。

2.3.5电容器极间介质承受的工频交流电压≥2.15 UN。

2.4 复合开关

采用HHFK型复合开关开关型

具体技术参数如下：

环境温度： －20℃～＋70℃；

相对湿度： 40℃时，20% ～ 90%；

电 压： 380V/220V三相四线交流50Hz

允许偏差： 三相电压同步变化不大于±20%

失 真 度： 小于5%，波形为正弦波

频 率： 50Hz

电 流： 55A

使用寿命： 10万次

相 数： 三相，分相（A、B、C）

控制容量： 三相共补≤30kvar，分补每相≤10kvar

整机功耗： ≤1.5VA

接触压降： ≤100mV

接点耐压： ≥1600V AC

响应时间： ≤1000ms

每次接通与关断间隔： ≥1秒

连续两次接通间隔： ≥120秒

安全保护：

l 电压故障缺相保护

l 电源电压缺相保护

l 自诊断故障保护

l 停电保护

绝缘等级： 在正常大气条件下 ≥10MΩ

启动电压： DC12V

输入阻抗： ≥2kΩ

导通阻抗： ≤0.003Ω

涌 流： 小于额定电流2倍

运行指示： “工作”为控制信号指示灯：开关闭合后相应指示灯长亮，断开则灭。

“电源”为电源指示灯：接通电源后指示灯长亮，故障时指示灯闪烁。 2.5 微型断路器

用于接通和断开电容回路,其电流选取为1.5倍电容器额定电流,当回路发生短路

时,能快速断开起到保护作用。

2.6 避雷器

避雷器选用金属氧化物避雷器，用于装置的瞬时过压（雷击过电压、操作过电压）

保护，具体技术要求如下：

型 号： YH1.5W-0.28/1.3

系统 标 称 电压： 0.4 kV

2ms方波通流容量： 50 A

雷 电 冲 击残压： ≯ 1.3 kV

2.7 浪涌保护器

采用Asafe系列开关型：

间隙式防雷器（单模块）

冲击电流：15KA Iimp(10/350us)

最大放电电流：100kA

2.8 塑壳断路器

采用塑壳断路器作为无功补偿回路总开关。

结 构： 塑壳式断路器

绝缘电压： AC 800 V

工作电压： AC 400 V

额定频率： 50 Hz

额定电流： 225A～800A（按配变容量选配）

分断能力： 35 kA

保护功能： 过载保护、短路保护

2.9 无功补偿自动控制器

无功补偿自动控制器，采用计算机技术和新型的A/D变换器，具有快速跟踪电

网无功变化，自动优化投切电容器组，使系统功率因数稳定在规定的范围之内，

起到节能降耗的作用。

控制器的主要参数如下：

额定电压：0.4 kV 额定频率：50 Hz

额定输入电压模拟量：3×220 V AC

额定输入电流模拟量：5 A AC

功率消耗：5 VA

测量精度：电 压： 0.5

电 流： 0.5

有功功率： 0.5

无功功率： 0.5

功率因数： 1.5

灵 敏 度：＜0.1 A

过电压保护动作值：系统标称电压值的105%～120%之间可调

可 靠 性：平均无故障工作时间MTBF(下限值)≥20000h

显示功能：实时显示检测点的电压、电流、有功功率、无功功率、及功率因数等。

控制功能：能灵活适应三相共补、单相分补或两者结合的补偿方式

控制输出回路16路

保护功能：

欠压保护：电网欠压时切除电容并闭锁装置

过压保护：电网过压，所有电容器在60秒内切除完毕

失压保护：开机，所有电容器处于切除状态

缺相保护：当系统缺相时，自动切除所有电容器并闭锁输出回路

2.10 总进线刀开关

采用防护型刀开关。

结 构： 手柄开启式

绝缘电压： AC 800 V

工作电压： AC 400 V

额定频率： 50 Hz

额定电流： 200A～1000A（按配变容量选配）

分断能力： 50 kA

保护功能： 隔离保护

2.11 电流互感器

电流互感器精度0.5级，绕组数1，二次容量为 5 VA。

2.12 综合保护器

结 构： 塑壳式一体化结构 功 能：活体动物接触电流达到50mA时应动作,动作特性无相位死区；漏电动

作值可调，突变漏电或其它干扰小于400mA不动作。误动作机率小。

额定电压： AC 380 V

额定频率： 50 Hz

额定电流： 100A ～ 400A（按配变容量选配）

分断能力： 20 kA

剩余动作电流： 75 mA ～ 800 mA

重合闸时间： 20s～60s

2.13 导体及其他

2.13.1一次主电路铜排或导线的截面积根据其允许载流量不小于通过该电路额

定工作电流1.5倍来选择。二次电流回路导线的截面积不小于2.5mm2,二次采样

电压回路导线的截面积不小于1.5mm2,其他二次控制回路导线的截面积不小于

1.5mm2（多股铜芯线）。

2.13.2单台电容器与母线或小空气开关之间采用BVR多股铜芯线，其长期允许

电流不小于单台电容器额定电流的1.5倍。电容器支路导线的载流量不小于电容

器额定工作电流的1.5倍。

2.13.3装置中的连接导线，具有与额定工作电压相适应的绝缘，并采用铜芯多股

绝缘软线，配冷压端头,计量室安装电表接线盒DFY1。

2.13.4指示灯、导线的颜色

装置中所选指示灯的颜色符合GB2682之规定。

装置中所选用导线及母线的颜色符合GB2681之规定。

2.13.5电气间隙和爬电距离

装置内不同极性的裸露带电体之间，以及它们与外壳之间的电气间隙和爬电距离

不小于下表3之规定。

表 3

额定绝缘电压U（V） 电气间隙mm 爬电距离mm

U≤60 5 5

60＜U≤300 6 10

300＜U≤660 8 14

660＜U≤800 10 20

2.13.6安全防护

2.13.6.1 对直接触电的防护依靠装置本身的结构措施。
