JP柜的配置标准主要包括以下方面：
回路配置：配电变压器容量在30~315kVA之间，配置多回路出线，馈线使用空气开关，进线总开关选用刀熔开关或自动重合闸开关。
单元配置：JP柜内配置计量单元、保护单元、无功补偿单元、防雷保护单元等。
尺寸：JP柜的标准尺寸为600x600x1200mm，但可以根据需求定制不同尺寸的柜子。同时，柜子有不同的层数可选，每层的高度可以根据需要进行调整。
材料：JP柜的框架材料多样，有铝材、钢材、不锈钢等可选。柜门和柜板材料也可以根据需求选择，例如钢化玻璃、亚克力板等。
外观设置：JP柜外壳正面设置红色带电指示。
以上信息仅供参考，如有需要，建议咨询专业电工或查阅相关电工技术规范文件。
JP柜技术规范标准设计
技术规范及技术参数响应表
设备/材料技术性能、技术数据的详细描述 1、使用环境
1.1安装地点：户外
1.2系统额定电压和频率：380V，50Hz
1.3系统最高运行电压：440V
1.4环境温度：-25℃—+55℃
1.5相对湿度：40℃时空气相对湿度不超过20%—90%
1.6海拔高度：1000米以下
1.7最大降雨强度：≯50mm/10min
1.8 污秽等级：四级
1.9使用环境无较强的振动和冲击
1.10无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无严重的霉菌存在。
2、技术要求
2.1 性能指标
2.1.1额定电源电压：380V（220V），允许偏差-10%～＋7%，额定频率：50Hz
2.1.2具有配电监测功能，可以测量配变的三相电压（0.5级）、三相电流（0.5级）。
2.1.3主电路用刀开关、主断路器、高分断路器等元器件额定电流不小于通过该电路最大工作电流的1.5倍。
2.2元件的选择与安装
2.2.1为确保安全可靠，JP柜装置中各电器元件的额定电压、额定电流、使用寿命、接通和分断能力、短路强度等方面均满足装置电气参数的要求，选用国家标准或专业标准的产品,电器元件均通过国家CCC认证产品。智能负荷开关、主进智能断路器等主要电器元件选用杭州乾龙、上海人民电器等著名优质品牌产品
2.2.2元件按其制造厂的说明书进行安装，经常受振动作用的元件采取防松措施，暂不接线的螺钉也拧紧。元件的布置整齐、端正，便于安装和接线，并设有与原理图或接线图一致的符号或代号。
2.2.3 元件的安装及接线保证其正常功能不致由于相互作用（如发热、电弧、振动、能量等）受到损害或发生误动作。
2.2.4 装置中所选用指示灯和按钮的颜色，符合GB2682的规定。
2.3 装置功能单元的划分和要求
a）计量单元
b）测量单元
c）控制保护单元
d）防雷保护和接地单元
![[教学设计]JP柜采购标准--专用部分（试行）](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/bd78dfde9fc3d5bbfd0a79563c1ec5da50e2d6c4.webp)
（2010年安徽版）
安徽省电力公司物资采购标准
JP系列低压智能综合配电箱
专用技术规范
编号：
单位名称
项目名称
设计单位：
二〇一〇年十月
目 录
1 标准技术参数表 ................................................................................................................................................ 2
1.1 农村电网JP柜技术参数表 ..................................................................................................................2
1.2 城市电网JP柜技术参数表 ..................................................................................................................3
2 项目需求部分 ..................................................................................................................................................... 4
2.1 货物需求及供货范围一览表................................................................................................................4
2.2 必备的备品备件、专用工具和仪器仪表..........................................................................................4
JP柜综合配电箱
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

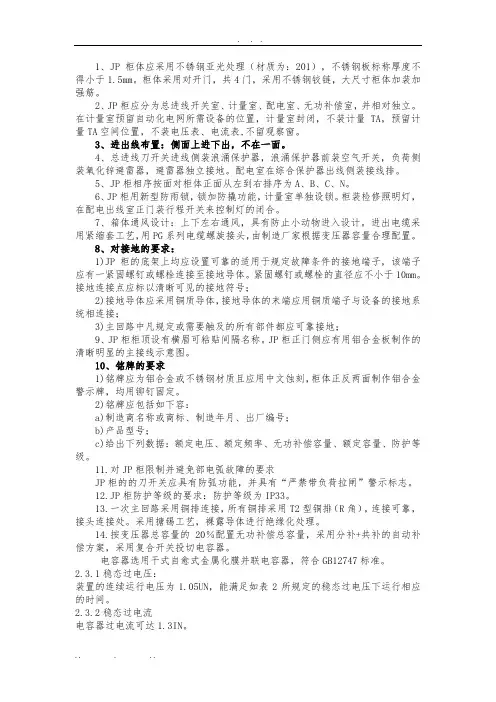

1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。
2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。
3、进出线布置：侧面上进下出，不在一面。
4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。配电室在综合保护器出线侧装接线排。
5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。
6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。
7、箱体通风设计：上下左右通风，具有防止小动物进入设计。进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。
8、对接地的要求：
1) JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。紧固螺钉或螺栓的直径应不小于10mm。接地连接点应标以清晰可见的接地符号；
2) 接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；
3) 主回路中凡规定或需要触及的所有部件都应可靠接地；
9、JP柜柜顶设有横眉可粘贴间隔名称。JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。
10、铭牌的要求
1) 铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。
2) 铭牌应包括如下内容：
a) 制造商名称或商标、制造年月、出厂编号；
. . .
. . . . . 1、JP柜体应采用不锈钢亚光处理（材质为：201），不锈钢板标称厚度不得小于1.5mm。柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体加装加强筋。
2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。
3、进出线布置：侧面上进下出，不在一面。
4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。配电室在综合保护器出线侧装接线排。
5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。
6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。柜装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。
7、箱体通风设计：上下左右通风，具有防止小动物进入设计。进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。
8、对接地的要求：
1)JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。紧固螺钉或螺栓的直径应不小于10mm。接地连接点应标以清晰可见的接地符号；
2)接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；
3)主回路中凡规定或需要触及的所有部件都应可靠接地；
9、JP柜柜顶设有横眉可粘贴间隔名称。JP柜正门侧应有用铝合金板制作的清晰明显的主接线示意图。
10、铭牌的要求
1)铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。
2)铭牌应包括如下容：
