边坡锚喷支护施工工艺及方法和支撑的要求剪刀撑和支撑要求牢固可靠,支撑间距不大于3m,剪刀撑间距不大于1.2m,剪刀撑与纵向水平杆呈45度角,支撑与横向水平杆呈45度角。
2、挂网喷护1)挂网在边坡整修后,先进行挂网工作,将钢丝网从坡顶向下铺设,网格大小为10cm×10cm,网边长度留足,以备后续喷护施工需要。
铺设时,应将钢丝网拉紧,不得有松弛现象。
2)喷护喷护前应对边坡表面进行清理,清除松散物和灰尘等,确保边坡表面干燥。
喷护时,应根据设计要求,按照喷护机的喷射距离和喷射角度进行喷射,保证喷射均匀。
同时,应注意喷射速度和压力的控制,防止喷射过程中出现堵塞和漏喷等情况。
喷护结束后,应及时清理喷护机和周围环境。
3、锚杆钻孔注浆肋柱施工1)锚杆钻孔根据设计要求,在边坡表面进行钻孔,孔深一般为锚杆长度的1.2-1.5倍。
钻孔时,应根据地质情况选择合适的钻头和钻具,控制钻孔的直径和深度,保证钻孔质量。
同时,应注意钻孔过程中的安全和环保,避免对周围环境造成影响。
2)注浆在钻孔完成后,进行注浆作业,将注浆材料注入孔内,填满孔隙,增强边坡的抗拉强度和稳定性。
注浆时,应控制注浆量和注浆速度,保证注浆质量。
同时,应注意注浆过程中的安全和环保,防止注浆材料对周围环境造成污染。
3)肋柱施工在锚杆钻孔注浆完成后,进行肋柱施工。
肋柱一般采用钢筋混凝土结构,按照设计要求进行施工,保证肋柱质量和稳定性。
同时,应注意施工过程中的安全和环保,避免对周围环境造成影响。
4、边坡整修边坡整修是为了保证边坡表面光滑平整,增强边坡的美观性和稳定性。
整修前,应对边坡表面进行清理,清除松散物和灰尘等。
整修时,应根据设计要求,选择合适的整修材料和工具,进行整修作业,保证整修质量和效果。
同时,应注意整修过程中的安全和环保,避免对周围环境造成影响。
5、边坡稳定检查边坡稳定检查是为了保证边坡的稳定性和安全性,及时发现和处理边坡问题。
检查时,应根据设计要求和实际情况,选择合适的检查方法和工具,进行检查作业,发现问题及时处理。
边坡槽钢支护施工方案设计1. 引言边坡是指山体或者土地的斜坡部分,常常出现在高速公路、铁路、水利工程等建设中。
由于其地形的特殊性,边坡容易发生滑坡、塌方等地质灾害,对行车和施工安全造成威胁。
为了保障工程的顺利进行和人们的生命财产安全,需要采取边坡支护措施。
本文将针对边坡采用槽钢支护的施工方案进行设计。
2. 槽钢支护的原理与优势槽钢支护是边坡支护领域常用的一种方法。
其原理是利用槽钢的高强度和刚性,通过槽钢的嵌入固定在地质层的形成一个稳定的支撑体系,来抵抗边坡的水平移位和崩塌等现象。
槽钢支护的优势主要包括以下几点:•结构简单,施工方便,施工周期短。
•槽钢材料具有较高的强度和刚性,能够有效抵抗边坡的变形和破坏。
•槽钢支护后,可以通过对内部填充材料的选择,以及钢筋混凝土的加固等措施,进一步提高边坡的稳定性和承载能力。
3. 施工前准备工作在进行槽钢支护施工之前,需要进行以下准备工作:3.1 边坡勘察与设计边坡支护工程的施工方案设计应基于边坡的地质、地貌条件和周边环境,进行详细的勘察和设计。
在勘察和设计过程中,应考虑边坡的稳定性、承载力和排水等因素,以确定合适的槽钢支护方案。
3.2 材料准备根据设计要求,准备槽钢、连接件、填充材料、钢筋等施工所需的材料,并进行验收和入库管理。
3.3 施工队伍组建和人员培训成立边坡支护施工队伍,并对相关人员进行培训,包括施工技术、安全操作、紧急救援等方面的知识和技能。
4. 施工步骤与方法边坡槽钢支护的施工步骤主要包括以下几个方面:4.1 边坡预处理清理边坡表面杂物,清除松动的土壤,将边坡表面打造成平整的斜坡。
4.2 打设钢板桩根据设计要求,钻孔并打设钢板桩。
钢板桩的深度和间距应根据边坡的高度、坡度和土壤条件等因素进行合理的设计。
4.3 安装槽钢在打设的钢板桩上安装槽钢,通过焊接或螺栓连接将槽钢固定在钢板桩上。
4.4 填充材料加固在槽钢之间填充适量的填充材料,如碎石等,用以增加边坡的稳定性并提高支撑效果。
边坡开挖防护方案边坡开挖是在建筑工程中常见的操作,但它也带来了一定的风险,如不加以适当的防护措施,可能会导致边坡崩塌、滑坡等不良后果。
为此,本文将会介绍一种边坡开挖的防护方案,以确保工程的安全进行。
1. 方案选择在选择合适的防护方案之前,我们需要对边坡的情况进行全面细致的调查和分析。
包括边坡的地质条件、坡度、坡高等因素的考虑。
根据边坡的具体情况选择适合的防护方案非常关键。
2. 预应力喷锚支护预应力喷锚支护是一种常用的边坡稳定措施,其原理是通过向边坡钻孔喷浆注入高强度预应力锚索,使地质体受到一定的拉力约束,增加地质体的整体稳定性。
喷锚支护通常适用于较大坡高、较陡峭的边坡。
3. 袋装爆破袋装爆破是通过在边坡中设置装有炸药的袋子,进行控制爆破以减小坡体。
该方法适用于边坡面积较大、坡体松散的情况。
在进行袋装爆破时,应根据实际情况确定合适的爆破参数,以确保边坡稳定。
4. 土钉墙土钉墙是一种常用的边坡支护结构,其原理是通过在边坡预埋钢筋,然后利用钢筋的张力将土体与钢筋紧密结合,增加边坡整体的抗滑性。
土钉墙适用于边坡土体坚硬、土壤层稳定的情况。
5. 垂直防护体垂直防护体是指在边坡上设置钢筋混凝土护坡墙,用于抵挡土体的下滑和滑坡。
在设置垂直防护体时,应确保其与边坡接触面充分牢固,以避免因接触面不稳定而导致的破坏。
6. 排水措施在边坡开挖过程中,排水是一个重要的问题。
合理的排水系统可以减小水分对边坡稳定性的影响,降低边坡的液化概率。
因此,在边坡开挖前,应设计合理的排水方案,确保边坡内部的水分保持在适宜的水平。
7. 监测与预警无论采取何种防护措施,边坡的监测与预警都是必不可少的。
通过安装监测设备,监测边坡的位移、裂缝等变化情况,及时预警,采取相应措施,以防止潜在的危险。
结论边坡开挖防护方案的选择和实施是确保工程安全的重要环节。
通过合理选择方案,采取相应的措施,并进行监测与预警,可以最大程度地降低边坡开挖所带来的风险,确保工程的顺利进行。
基坑边坡支护专项施工方案3篇【Pa,强度等级M10,添加三乙醇氨早强剂,注浆充盈系数应大于1。
5、喷射混凝土配合比(参考)水泥:砂:石=1:1.5:2.5,水灰比0.45_0.5,掺加速凝剂。
6、土钉墙顶部地面应做混凝土护面并与应地坪相连,护面宽度不小于2m。
土钉墙面层插入基坑底面以下不应小于0.2m;坡顶、坡脚应采取排水措施,在坡面上应设置泄水孔。
八、基坑监测本工程应加强信息化施工,施工期间根据监测资料及时控制和调整施工进度和施工方法。
施工过程中应由专业监测单位进行监测,遇到异常问题及时采取措施。
1、本次测试所采用的具体项目(1)水平、垂直位移的量测主要用于观测边坡、地下管线及邻近建筑物的水平位移及沉降。
管线的测点、相邻建筑物布置测点应与有关管理部门和业主商定。
(2)地下水位的观测布置坑外地下水位观测井,监测坑外地下水位的变动情况。
(3)坑外地表沉降及临近管线、建筑位移在基坑周围进行地表沉降及管线位移监测,有关项目由监测单位和管线单位确定方案。
2、监测报警值(1)围护体位移值:_gt;5mm/d(土方开挖阶段6mm/d)或者累计_gt;50mm。
周边地表沉降大于30mm。
(2)坑外地下水位:_gt;800mm。
(3)地下管线的报警值应根据相关管理部门的规定确定。
3、在围护结构施工前,应对各项量测内容测得初读数,对邻近建筑应记录好初始的位移、倾斜和开裂等情况。
在基坑降水及开挖期间,须做到一日一测。
在基坑施工期间的观测间隔,可视测得的位移及内力变化情况放长或减短。
测得的数据应及时上报甲方、设计院及相关单位和部门。
九、施工注意事项1、基坑开挖宜自场地一侧至另一侧、从高到低分级分段进行。
2、局部土质较差或高差较大处应减小放坡坡度或采取支护措施(如设置挡土墙)。
十、基坑支护方案1、基坑开挖和土钉墙施工应按设计要求自上而下分段分层进行,在机械开挖后,应辅以人工修整坡面,坡面平整度的允许偏差宜为_plusmn;20mm,在坡面喷射混凝土支护前,应清除坡面虚土。
边坡喷锚支护安全技术前言在道路、铁路、水利等基础设施建设中,边坡的稳定性一直是一个重要的问题。
为了确保边坡的稳定性,喷锚技术已经成为了边坡支护的一种重要手段。
本文将从喷锚技术的定义、分类、施工流程、注意事项、技术提升等方面,为大家介绍边坡喷锚支护安全技术。
喷锚技术的定义喷锚技术是指用钢筋、钢绞线等密集排布,将其与边坡结合体通过混凝土矿物浆连接的支护方法。
喷锚支护常用于较长的边坡或岩土较不稳定的边坡。
喷锚技术的分类喷锚技术主要分为两类:人工喷锚和机械喷锚。
•人工喷锚人工喷锚是指通过人工浇灌矿物浆,将锚杆等构件穿过矿物浆固化在边坡上,以达到支护的目的。
这种方式的优点是成本低,适用于小面积的边坡支护。
缺点是工作效率低,易发生工伤事故。
•机械喷锚机械喷锚是指通过机械加矿物浆,将锚杆等构件穿过矿物浆固化在边坡上,以达到支护的目的。
这种方式的优点是工作效率高,可以实现机械化作业,适用于大面积的边坡支护。
缺点是成本高。
喷锚支护的施工流程喷锚支护一般分为如下几步:1.边坡表面处理在喷锚支护之前,首先要对边坡表面进行清理和处理,确保表面无油污、积土,并且表面粗糙度达到一定要求。
2.钻孔钻孔是指在边坡表面开孔,为喷锚作准备。
钻孔深度一般要求满足喷锚深度的一半以上。
3.安装锚杆喷锚支护的关键工序是将锚杆、锚索穿过钻孔固定在边坡内部。
在安装锚杆时,需要按照设计要求进行定位和插入,确保锚杆的密度和均匀性。
4.浇注钢筋混凝土安装好锚杆后,需要进行钢筋混凝土的浇注,将混凝土进行全浇覆,确保喷锚支护的密实性和坚固性。
喷锚支护的注意事项喷锚技术的施工需要注意以下几点:1.施工前要进行现场勘测,进行有效的风险评估和预测,确保施工安全。
2.喷锚支护过程中,需要定期进行监测,及时处理发现的异常情况。
3.喷锚支护后需要定期进行维护和检测,确保支护的持久性。
4.喷锚支护时,要根据边坡的土体性质和坡面情况,选择合适的锚杆柔性,以达到最佳的支护效果。
一、施工测量(一)、建立施工测量控制网1、根据施工总平面图上的坐标、基线、基点的相关数据、相对标高参照点,根据现场及周围环境,设立施工测量控制网,布置轴线控制网点。
2、施工测量控制网点的布设,应满足建筑物施工定位放线和技术复核方便的要求,并与总平面图相配合,以便在施工过程中保持有足够数量的控制点,为施工定位测量及技术复核提供基准点。
3、施工轴线控制网的测量,应按先整体后局部的程序进行,用全站仪、水准仪进行网点的测设。
4、施工轴线控制网点的测量,应进行闭合差校核,其测距精度不低于1/10000,测角精度不低于20秒。
5、工程的定位点、水准点应设置牢固,使其不下沉、不移位、不易损坏,应采取有效的保护措施(埋深浇注混凝土)。
(二)、轴线控制及测量方法工程轴线引测:根据地面导线控制网(基线)点,全站仪将各里程桩号轴线依次引测到施工场地上,曲线部份先确定轴线主点,再增加曲线内铺点的方法测定轴线。
应注意平面内各垂线方向的准确性,以保证点位精确。
根据各区段导线控制点、高程控制点,用全站仪极坐标法测量放样、水准仪测量高程。
(三)、高程测量1、高程测量应根据确定的水准点或已知高程点引测,引测高程可用符合法或往测法,闭合差应不超过±√N MM(N为测站数),或√L MM(L为测线长度以KM为单位)。
现场的已知水准点(包括引测后的水准点),应有可靠的保护措施,不致发生沉陷或变位。
根据已知水准点,引测并建立施工场地高程控制网,高程控制点引测时,仪器宜在两测点间等距安放,并进行环向闭合差校核。
2、±0.000以下高程控制:用水准仪配合标尺测量。
(四)、测量精度要求1、坐标测量精度要求:工程施工测量。
2、高程测量精度要求:工程施工测量。
3、对测量仪器的要求:采用全站仪进行坐标测量,用工程水准仪进行高程测量。
以上仪器应定期送计量检测中心时行测试鉴定。
30~50M钢尺也应定期进行校核。
(五)、施工测量要求1、定位放线测量:测量前应绘制平面测量网点布置图,特别对体形较复杂的桩位点,应预先进行各测点的角度和长度等测量参数的计算,确定测量顺序及方法,然后才进行施工测量。
边坡防护技术方法种类1. 钢丝绳网防护技术2. 土工布加固防护技术3. 混凝土护面板技术4. 植被覆盖防护方法5. 悬崖挂网支护技术6. 边坡钢丝网格加固技术7. 泡沫混凝土填充防护8. 持续性排水措施9. 边坡喷浆加固技术10. 边坡表面覆盖保护层11. 斜坡旋喷混凝土技术12. 多孔材料填充防护方法13. 边坡土钉墙支护技术14. 控制植物种植技术15. 边坡岩锚支护方法16. 砂袋堆积防护措施17. 边坡草毡覆盖保护方法18. 人工加固植被技术19. 岩石撑护桩防护方法20. 边坡垃圾填埋防护措施21. 地下水位降低防护技术22. 岩土体降低表面压力23. 植被根系约束技术24. 支撑杆加固方法25. 边坡夯土技术26. 岩石加固钢网覆盖27. 土体护面砖铺设技术28. 沥青混凝土防护层29. 地下排水系统安装30. 边坡草皮覆盖保护措施31. 桩筏结构支护技术32. 混凝土挡土墙加固方法33. 边坡植物保护覆盖34. 抗滑索索网加固技术35. 洞穴处理加固方法36. 缆索锚固处理技术37. 边坡加力土工格栅技术38. 抗滑梯形网格措施39. 表面沉降监测与控制技术40. 边坡智能监测预警系统41. 贴墙喷涂抗渗防护技术42. 软土防护处理措施43. 混凝土防渗涂层加固44. 边坡冻融损坏防护方法45. 混凝土防腐涂层处理46. 边坡地下水隔离处理技术47. 土体监测与灾害预警系统48. 防护覆盖层材料的研究49. 边坡沉降调节技术50. 预制块体墙支护处理方法。
深基坑施工边坡斜撑支护施工工法深基坑施工边坡斜撑支护施工工法一、前言深基坑是城市建设中常见的大型工程,其施工需要特殊的支护工法来保证施工的安全和顺利进行。
深基坑施工边坡斜撑支护工法是一种常用的工法,本文将详细介绍其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点深基坑施工边坡斜撑支护工法的特点是能够有效控制边坡的稳定性,在施工过程中提供稳定的工作平台,并且具有较好的适应性和经济性。
此工法适用于土质边坡的支护,特别适用于边坡长、高比较大、坡度陡峭的情况下。
通过合理的施工工艺和设计,能够满足基坑施工的要求和安全性。
三、适应范围深基坑施工边坡斜撑支护工法适用于各类基坑施工,特别在小型城市和建筑施工中广泛适用。
该工法对于具有一定土质稳定性和流动性的边坡适应性较好,由于施工工艺的特殊性,还适用于边坡上有管线与桩基础共存的情况。
四、工艺原理深基坑施工边坡斜撑支护工法是基于边坡与施工工程的相互作用而提出的。
在施工工程的特殊要求下,通过采取斜撑的方式,可以控制边坡的稳定性。
施工过程中主要采取以下技术措施:1. 预先制定施工方案,确保边坡支护的合理性和可行性;2. 选取适当的施工材料,保证斜撑的强度和稳定性;3. 根据边坡的土质特性和工程要求设计斜撑的布置和间距;4. 采取适当的监测方法,对边坡和斜撑的变形进行监测,及时调整施工工艺。
五、施工工艺深基坑施工边坡斜撑支护工法的施工过程包括以下几个阶段:1. 原地勘察和土质分析,确定边坡的稳定性和施工方案;2. 钢材加工与制作,包括切割、焊接和组装;3. 边坡准备工作,包括清除杂物、挖掘和平整;4. 斜撑支护的施工与安装,通过钢梁和斜撑的组合形式进行固定;5. 施工监测与调整,根据实际情况对斜撑进行监测和调整。
六、劳动组织深基坑施工边坡斜撑支护工法的劳动组织包括人员和设备的配备,以及施工队伍的协调配合。

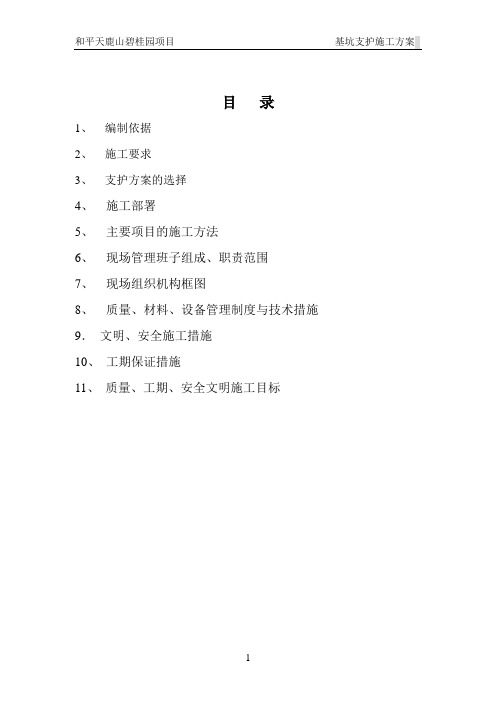

目录1、编制依据2、施工要求3、支护方案的选择4、施工部署5、主要项目的施工方法6、现场管理班子组成、职责范围7、现场组织机构框图8、质量、材料、设备管理制度与技术措施9.文明、安全施工措施10、工期保证措施11、质量、工期、安全文明施工目标和平天麓山碧桂园项目,根据设计图纸及施工现场实际情况,拟开挖坑槽深在5.5米左右,根据工程建设要求及文件规定,为确保边坡稳定,保证基础施工安全,急需对槽壁进行加固处理。
经现场勘察,在充分了解场地内土层特性及类似项目情况的基础上,经充分研究,编制本施工方案。
1、编制依据①、对现场情况的了解、场地内已施工完毕的同类工程。
②、《建筑基坑支护技术规程》JGJ120-99《建筑基坑工程技术规范》YB9258-97《建筑边坡工程技术规范》GB50330-2002《混凝土施工及验收规范》GB50204-922、施工要求施工时,首先将槽壁顶部影响喷浆施工的堆积土、建筑垃圾及松散的素填土清理出支护范围以外,同时将松动的土层及易坍塌、较陡峭的槽壁进行削坡卸荷,然后准备进行支护工程的施工。
3、支护方案的选择(1)、边坡支护做法:①、修整槽壁、清除松散土。
②、绑扎脚手架。
③、成孔。
孔径不小于50mm,孔深2000mm。
间距1500*1500mm,梅花型布置。
④、制作安装土钉,规格为Φ16二级钢筋,土钉长度2米,端部做90°弯钩,弯钩长度为100mm。
安装后压力灌浆,浆液为1:1水泥砂浆。
⑤、铺设φ6.5钢筋网@300*300mm。
⑥、喷射C20细石混凝土厚度60mm。
(2)、基坑边坡支护设计要满足以下要求:1)、保证边坡的安全与稳定。
2)、为基础底板施工提供足够的工作面。
3)经济、快速。
附图1:边坡剖面图:为避免槽壁顶部雨水渗入,造成护坡危害,钢筋混凝土护面在槽边顶部上翻,宽度不低于2米,有混凝土路面处,上翻部分要同路面相接,混凝土喷射厚度、挂网钢筋直径及间距均同槽体护壁做法,钢筋网的固定采用Φ12锚钉L=1000mm,间距两米垂直楔入土层中。
深基坑边坡支护施工方案1工艺流程(1)锚杆及土钉墙施工工艺流程:锚杆及土钉墙施工工艺流程:基坑开挖→修整边壁→测量、放线→人工洛阳铲钻孔→插杆筋→压力注浆→养护→边坡立面平整→绑扎钢筋网片→进行喷射混凝土作业→混凝土面层养护→裸露主筋除锈→上横梁(或预应力锚件)→焊锚具→张拉(仅限于预应力锚杆)→锚头(锚具)锁定。
(2)排桩施工工艺流程:桩位测量放线→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼、导管→灌注混凝土→拔出护筒→孔口回填→桩机移位→桩养护2 操作工艺(1)排桩墙施工桩位测量放线:根据现场坐标基准点及高程基准点测出桩位中心,打入定位桩.锅锥钻机就位:移动钻机,使转盘中心与桩位中心重合,再找平垫实,使机座周正水平。
使桩位偏差<50mm,竖向偏差〈1%。
钻进成孔:锅锥顺钻杆滑落孔底后,钻杆回转带动锅锥回转,锅底的锅齿将土刮入锅中.锅装满土后卷扬机将锅顺杆提升到孔口,卸掉泥土,反复进行直达设计孔深。
一次清孔:钻进到设计孔深后,将钻具略微提起,慢速回转,测到终孔孔深才能提钻,否则继续清孔。
(2)基坑开挖基坑开挖应按设计规定以每2。
5m为一层,分段开挖,做到随时开挖,随时支护,随时喷混凝土,在完成上层作业面的锚杆预应力张拉或土钉与喷射混凝土以前,不宜进行下一层土的开挖。
本基坑南北间距约为132m,东西间距约为72m,当上一层土钉或锚杆未完时,允许在距离四周边坡10m的基坑中部自由开挖,但应注意与分层作业区的开挖相协调;严禁边壁出现超挖或造成边壁土体松动或挡土结构的破坏。
(3)排水锚杆、土钉支护宜在排除作业层地下水的情况下进行施工.基坑东、南侧坡顶地面采用C20混凝土硬化至围墙脚部;基坑北侧坡顶向外延伸2m范围内用C20混凝土硬化,并且里高外低,便于径流远离边坡。
坡顶排水沟与基坑边缘的距离为2。
0m,沟底和两侧找平砂浆中掺入5%的防水剂。
为了排除积聚在基坑内的渗水和雨水,在坑底设置排水沟和集水坑,坑内积水应及时抽出,排水沟和积水坑宜用砖砌并用砂浆抹面以防止渗漏。
第九章边坡工程9.1概述大坝开挖包括1334-1220.0m高程坝肩、坝基(包括消力池)开挖。
本标两岸坝肩开挖边坡最大开挖高为114m,左岸坝肩1220m至1240m高程、1277m至1306m高程开挖坡比1:0.7,左岸坝肩1240m至1277m高程、1306m高程至1334m高程开挖坡比1:0.5;右岸坝肩1220m至1224m高程开挖坡比1:1.75,右岸坝肩1224m至1240m高程、1250m至1270m 高程、1281m至1300m高程开挖坡比1:0.5,右岸坝肩1240m至1250m高程、1270m至1281m 高程1300m至1334m高程开挖坡比1:0.7。
两岸坝肩每20~30m设置一马道,左坝肩1334m 以下马道宽5m,右坝肩马道宽3m。
坝基开挖最低高程1166m,最大开挖高度54m,两岸坝基1166m至1173m高程开挖坡比1:1,左岸坝基1175m至1220m高程开挖坡比1:0.7,右岸坝基1175m高程至1220m高程开挖坡比1:0.5。
厂房进水口开挖平台长约144.2m,平台宽度30m,进水口前沿宽约40~90m,进水口开挖底高程1293m,本标进水口边坡最大开挖高41m。
进水口开挖1293.00m高程至1312.00m高程为垂直开挖边坡,1312.00m高程至1334.00m高程开挖坡比1:0.3,在1312.00m 高程设置3.00m宽的马道。
右岸1#滑坡体地质上称右岸进水口竹子坝沟两侧土滑,竹子坝沟右侧土滑位于进水口右侧,前缘高程1293~1320m,后缘为一陡壁,高程1337m,顺沟平均长约65m,该土滑坡体在进水口边坡开挖时已将其基本挖除,挖除后采用喷锚、挂网及锚索支护,并设置混凝土框格梁。
右岸2#滑坡体位于坝轴线下游右岸,距坝轴线约100m,其前缘高程1260.00m,后缘高程约1360.00m,顺坡向长约180m,顺河向宽约120m。
对岸坡进行表面清理后,采用喷锚、挂网及锚索支护,并设置混凝土框格梁。
设计方案一、设计原则岩土工程设计应以至少旳投资,最短旳工期,到达设计基准期内安全运行,并满足所有旳预定功能规定,包括三个方面:1、安全性和耐久性规定:这是基坑工程施工旳首要问题,首先要保证基坑边坡及周围建(构)筑物旳安全和稳定。
2、预定功能规定:保证较短旳施工工期在保障安全旳前题下,要尽量旳压缩基坑工程旳施工工期,以便为后续旳主体构造施工赢得时间。
3、经济合理:在保障安全旳前提下,要尽量充足运用较先进旳理论及有关施工经验,最大程度旳减少造价,节省投资。
二,设计计算根据设计计算根据《建筑基坑支护技术规程》(JGJ120-99)计算公式,结合专家论证及经验公式,采用理正深基坑设计软件辅助计算。
设计时综合考虑旳原因:1)场区工程地质、水文地质状况。
2)基坑周围构造旳安全性。
3)周围红线外地下管线、构造物及市政管线旳安全性。
4)支护构造旳整体稳定及对周围环境影响,尽量减小施工引起旳地面沉降值及沉降影响范围。
5)综合考虑支护构造工程既安全又经济。
6)结合我企业既有机械实力状况,便于施工管理、机械调配。
7)在岩土工程设计中,岩土工程师与构造工程师应亲密配合,使岩土工程设计与构造工程设计协调一致。
综合考虑基坑周围状况及后期施工规定,在进行边坡支护设计时,分别对基坑周围施加了均部荷载和集中荷载,将整个基坑视为整体旳同步,采用了较为常用旳瑞典条分法进行了基坑支护设计。
三, 方案旳选择:本工程施工工序:先施工地下车库,其构造强度满足规定后施工5#楼,另一方面施工6#、7#楼。
椐以上特定条件和工序基坑支护设计选用支护方案:土钉支护四、土钉支护设计参数以基坑现实状况和坑深,划分6个经典剖面,其分布详见基坑平面图1-1剖面坡高10.5m 1:0.3放坡2-2剖面坡高10.5m 1:0.4放坡3-3剖面坡高8.0m 1:0.3放坡4-4剖面坡高8.0m 1:0.1放坡5-5剖面坡高3.3m 1:0.3放坡6-6剖面坡高3.3m 1:0.1放坡各剖面支护参数如下A 土钉参数:1-1,2-2剖面支护参数(1)开槽深度按10.5m进行设计,西坡坡度1:0.3东坡坡度1:0.4。
边坡喷锚支护施工方案一、背景和目的边坡是指山体或土坡在重力作用、风力作用、水力作用等因素的共同作用下,发生滑坡、崩塌、塌方或溜冰等现象,给人民生命财产安全带来威胁。
因此,在边坡的建设中,必须采取相应的支护措施,以确保边坡的稳定与安全。
本方案旨在提供一种边坡喷锚支护的施工方案,以保证边坡的稳定性和安全性。
二、施工前准备1.工程调研:对边坡进行详细的勘测和调查,了解地质情况、坡体结构、坡体稳定性等相关信息,为施工方案的制定提供依据。
2.工程设计:根据工程调研的结果,进行边坡喷锚支护设计,确定喷锚点位、锚杆长度和间距等参数。
3.材料准备:准备好喷锚材料,如锚具、喷锚浆料等,并确保其质量合格。
三、施工流程1.清理坡面:对边坡表面上的杂物进行清理,保证施工区域的整洁。
2.钻孔:根据设计要求,在边坡上进行钻孔作业。
钻孔的深度和间距应按设计要求确定。
3.导锚管安装:将导锚管插入钻孔中,并使用灰土或混凝土进行固定,确保导锚管的垂直度和稳定性。
4.锚杆安装:将锚杆插入导锚管内,直到达到设计长度。
根据需要,可以采用单个长锚杆或多个短锚杆组成的锚杆网进行布置。
5.浆液喷射:将喷锚浆液注入到锚杆孔道中,直至孔道充满浆液。
喷锚浆液应根据设计要求具有一定的强度和粘度。
6.固化时间:根据喷锚浆液的固化时间,等待一定的时间以确保锚杆牢固。
7.维护和验收:对喷锚支护体系进行检测和验收,并定期进行维护和检修,确保其稳定和安全。
四、质量控制1.材料质量:喷锚材料应具有合格证明,并进行必要的试验和检测。
2.施工质量:施工过程中要严格按照施工工艺要求进行操作,确保喷锚孔的质量和锚杆的固定牢固。
3.验收标准:喷锚支护体系应具有足够的强度和稳定性,同时需要符合设计要求和相关规范的要求。
验收标准可以依据相关技术规范和验收规范进行评定。
五、安全措施1.做好防护措施:在施工现场设置警示标志,并采取必要的安全防护措施,如设置警戒线、穿戴安全帽和防护服等。
膨胀土路堑边坡柔性支护施工工法膨胀土路堑边坡柔性支护施工工法一、前言随着交通网络的快速发展,膨胀土路堑边坡柔性支护施工工法成为一种有效解决土方工程中边坡失稳问题的方法。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点膨胀土路堑边坡柔性支护施工工法具有以下特点:1. 灵活性高:适用于不同地质条件和边坡形状,并可根据具体工程要求调整。
2. 技术成熟:经过多年实践验证,具有可靠的工程效果。
3. 经济高效:相比传统的硬性支护工法,成本较低,施工速度较快。
4. 环保:工法使用的材料较为环保,对周边环境影响较小。
三、适应范围膨胀土路堑边坡柔性支护施工工法适用于膨胀土路堑边坡的稳定性改善,尤其适用于以下情况:1. 膨胀土质地:膨胀土路堑边坡柔性支护施工工法可以有效解决由于土层膨胀引起的边坡失稳问题。
2. 坡度较陡:施工工法适用于坡度较陡的边坡,能够提供足够的支护和稳定性。
3. 不适合采用传统硬性支护工法:当传统的硬性支护工法不适用时,膨胀土路堑边坡柔性支护施工工法是一种有效的替代方案。
四、工艺原理膨胀土路堑边坡柔性支护施工工法基于以下两个原理:1. 土壤改良:通过土壤改良工艺,改善膨胀土的稳定性和承载能力。
2. 抗滑措施:采取有效的抗滑措施,增强边坡的稳定性。
五、施工工艺施工工艺分为以下几个阶段:1. 边坡准备:清理边坡表面,确保施工基础平整。
2. 土壤改良:通过添加新型土壤改良剂,改善土壤的物理和化学性质。
3. 浇注支护层:采用特殊配比的混凝土浇注边坡支护层,增强边坡的稳定性。
4. 定期维护:定期对施工后的边坡进行巡视和维护,确保其长期稳定。
六、劳动组织施工过程中,需要有专业的劳动队伍进行组织和操作,包括工程师、技术人员和施工人员。
劳动组织要合理,确保施工进度和质量。
七、机具设备施工过程中需要使用多种机具设备,包括挖掘机、搅拌机、浇注设备等。
边坡(滑坡)的防护措施在我国铁路、公路、矿山、水电和基础设施的建设中,遇到了大量的地质工程问题,尤其是工程建设中形成的边坡,往往会引起滑坡、崩塌、剥落等地质灾害的发生,如遇到雨天,滑坡、崩塌则频频发生,危及建设工程与人民生命财产安全。
因此,边坡的防护是工程建设中不可逾越的一项重要任务,而制定出合乎实际的防护措施又是工程建设者面临的重要课题。
一份比较好的边坡防护设计文件,应该是安全可靠、经济实用和便于施工的。
下面结合本人在边坡防护方面的经验,就边坡防护措施的适用条件谈几点认识,供同行参考。
1 充分认识滑坡形态特征及引起变形的因素在制定防治措施前,要认真阅读滑坡勘查报告,搞清楚滑坡体的几何形状,体积大小;滑裂面的埋深;滑坡的滑移形式;滑坡的物质组成;滑带土的强度值等。
然后分析引起边坡变形的地质环境条件。
根据滑坡自身条件和周边地质环境条件反复论证过的防治措施应该安全可靠、经济合理,美观大方的方案。
2 滑坡防治的基本方法滑坡防治是一项综合性治理工程,在一个滑坡的防治措施中,就含有多个治理措施。
一般来讲,滑坡的防治措施有截(排)水、削坡减载及对坡体的稳固,而对坡体的稳固措施主要有下档、中固、上护的基本方法,下挡措施有重力式挡土墙、抗滑桩挡墙及新型支挡结构;中固措施主要有锚杆(锚索)锚固、喷锚支护锚固、土钉墙锚固等;上护主要有格构护坡、柔性网护坡及生物护坡等。
3 边坡防治措施的适用条件3.1 排水所谓排水就是将影响坡体滑动的坡面水、坡体深部水和坡面外的客水通过一定的方法排走。
水是边坡不稳定的主要因素,什么样的边坡防治,排水都是第一位的。
当坡体内存在水时,排水应作为首选和必选措施。
边坡排水措施包括坡面以外的截水措施、坡面排水措施和坡内深部排水(含钻孔排水,平洞排水)措施。
3.1.1 地表截水渠所谓截水是截坡面以外的客水。
在滑坡后缘及左右两侧以外设置地表截水渠(俗称天沟和吊沟),拦截滑坡体以外的客水,不使其汇入滑坡体内。
(1)锚杆
一般为拉力型,适用于岩质边坡﹑土质边坡等。
采用锚固技术使用边坡岩土形成一个复和整体,增加边坡的稳定性,并改善和提高滑动面的抗滑性能;即使不在不利的自然条件下,也能有效地保证施工和使用安全,较之其他防护工程技术,使用锚固技术比喷浆具有更高的稳定性和耐久性,在易于出现严重病害的岩土边坡整治中具有较高的应用价值。
锚固技术的使用能降低工程造价,缩短工期,并能在工程完工后,不需要花费大量人力﹑物力来养护维修,在耐久性和稳定性方面一次到位,给工程建设带来巨大的经济效益。
(2)抗滑桩
抗滑桩是深入土层的柱形构件,边坡治理工程中的抗滑桩是通过桩身将上部承受的坡体推力传给桩下部的侧向土体,依靠桩下部的侧向阻力来承担边坡的下推力,而使边坡保持稳定或平衡。
抗滑桩作为加固滑坡体的一种有效措施,在土质边坡防治过程中广泛运用。
在土质边坡中,抗滑桩一方面可以防止坡体的滑移,另一方面又向其周围土体施加主动土压力。
从受力角度来看,抗滑桩由于被动地承受来自移动岩土体的压力,因而属于被动桩,并和岩土体共同构成复杂的受力体系。
一般情况下,在滑体适当位置设置一排抗滑桩就可以加固滑体;若滑体规模比较大,则设置一排抗滑桩须很大断面,成本偏高,可考虑设置两排或者是三排抗滑桩。
(3)重力挡土墙
重力式挡土墙是以墙身自重来维持挡土墙在土压力作用下的稳
定,它是我国目前最常用的一种挡土墙形式。
重力式挡土墙多用浆砌片(块)石砌筑,缺乏石料地区有时可用混凝土预制块作为砌体,也可直接用混凝土浇筑,一般不配钢筋或只在局部范围配置少量钢筋。
这种挡土墙形式简单、施工方便,可就地取材、适应性强,因而应用广泛。
由于重力式挡土墙依靠自身重力来维持平衡稳定,因此墙身断面大,圬工数量也大,在软弱地基上修建往往受到承载力的限制。
如果墙过高,材料耗费多,因而亦不经济。
当地基较好,墙高不大,且当地又有石料时,一般优先选用重力式挡土墙。
(4)锚杆挡土墙
锚杆挡土墙的特点是:(1)结构质量轻,使挡土墙的结构轻型化,与重力式挡土墙相比,可以节约大量的圬工和节省工程投资;(2)利于挡土墙的机械化、装配化施工,可以减轻笨重的体力劳动,提高劳动生产率;(3)不需要开挖大量基坑,能克服不良地基挖基的困难,并利于施工安全。
但是锚杆挡土墙也有一些不足之处,使设计和施工受到一定的限制,如施工工艺要求较高,要有钻孔、灌浆等配套的专用机械设备,且要耗用一定的钢材。
锚杆挡土墙一般适用于岩质路堑地段,但其他具有锚固条件的路堑墙也可使用,还可应用于陡坡路堤。
(5)预应力锚索格构梁
预应力锚索格构梁是我国开始应用的一种新型抗滑支挡结构,其在边坡治理工程中有着广泛的应用。
预应力锚索格构梁技术是一种
采用抗拉强度高的柔性材料锚固于稳定的岩土体内,充分利用和提高岩土自身强度和自稳能力来加固不稳定岩土体的工程措施。
其对被锚固岩土体的扰动小,维持了岩土体原有的结构。
格构锚固技术是利用浆砌块石、现浇钢筋砼或预制预应力砼进行坡面防护,并利用锚杆或锚索固定的一种滑坡综合防护措施。
格构技术应与美化环境结合,利用框格护坡,并在框格之间种植花草,达到美化环境的目的。
同时,应与市政规划、建设相结合,在防护工程前沿,可规划为道路、广场或其他建设用地,在护坡工程体内,可预留管网通道。
根据滑坡结构特征,选定不同的护坡材料:(1)当滑坡稳定性好,但前缘表层开挖失稳,出现坍滑时,可采用浆砌块石格构护坡,并用锚杆固定。
(2)当滑坡稳定性差,且滑坡体厚度不大,宜用现浇钢筋砼格构+锚杆(索)进行滑坡防护,须穿过滑带对滑坡阻滑。
(3)当滑坡稳定性差,且滑坡体较厚,下滑力较大时,应采用砼格构+预应力锚索进行防护,并须穿过滑带对滑坡阻滑。
(6)坡率法
在边坡设计中如果通过可以控制边坡的高度和坡度而无须对边
坡进行整体加固就能使边坡自身达到稳定的边坡设计方法.这是一种比较经济,施工方便人工边坡的处理方法,适用于岩层,塑性粘土和良
好砂性土中,并要求地下水位低,放坡开挖时具有足够的场地。
坡率法可与锚杆(杆)锚喷支护等联合使用。
(7)土钉墙
土钉墙是在土质或者破碎软弱岩质边坡中设置钢筋土钉,靠土钉
拉力维持边坡稳定的挡土结构。
土钉一般是通过钻孔、插筋、注浆来设置,通过岩土界面抗剪强度向土体提供抗拉强度,而土钉之间的岩土变形通过钢筋网喷射混凝土面板进行约束。
土钉墙结合了锚杆挡墙和加筋土挡墙的优点,用于挖方边坡工程,与其他挡土技术和支护类型相比,有如下优点:
①施工的及时性。
②结构轻巧、有柔性,可靠度高。
③施工机具轻便简单、灵活、所需场地小、工人劳动强度低。
④材料用量小,自身成本费用较低。
此外,边坡支护还出现了其它新的形式。
另外,边坡的加固技术还有格构加固﹑加筋加固﹑注浆加固等。
