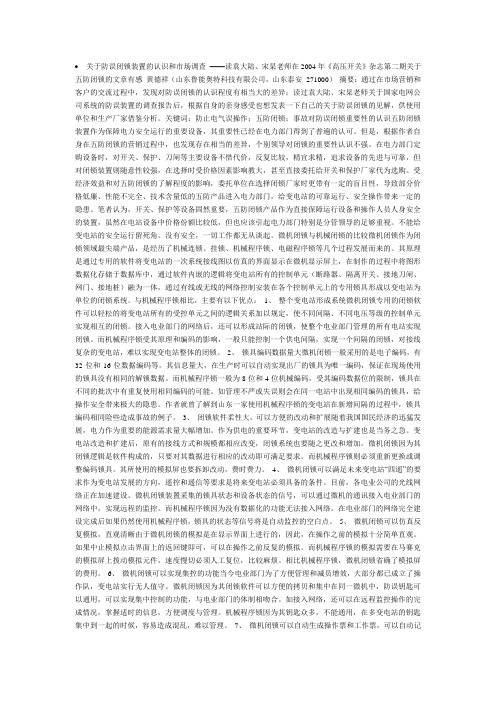

•关于防误闭锁装置的认识和市场调查——读袁大陆、宋杲老师在2004年《高压开关》杂志第二期关于五防闭锁的文章有感黄德祥（山东鲁能奥特科技有限公司，山东泰安271000）摘要：通过在市场营销和客户的交流过程中，发现对防误闭锁的认识程度有相当大的差异；读过袁大陆、宋杲老师关于国家电网公司系统的防误装置的调查报告后，根据自身的亲身感受也想发表一下自己的关于防误闭锁的见解，供使用单位和生产厂家借鉴分析。

关键词：防止电气误操作；五防闭锁；事故对防误闭锁重要性的认识五防闭锁装置作为保障电力安全运行的重要设备，其重要性已经在电力部门得到了普遍的认可。

但是，根据作者自身在五防闭锁的营销过程中，也发现存在相当的差异，个别领导对闭锁的重要性认识不强。

在电力部门定购设备时，对开关、保护、刀闸等主要设备不惜代价，反复比较，精宜求精，追求设备的先进与可靠，但对闭锁装置则随意性较强，在选择时受价格因素影响教大，甚至直接委托给开关和保护厂家代为选购。

受经济效益和对五防闭锁的了解程度的影响，委托单位在选择闭锁厂家时更带有一定的盲目性，导致部分价格低廉、性能不完全、技术含量低的五防产品进入电力部门，给变电站的可靠运行、安全操作带来一定的隐患。

笔者认为，开关、保护等设备固然重要，五防闭锁产品作为直接保障运行设备和操作人员人身安全的装置，虽然在电站设备中价格份额比较低，但也应该引起电力部门特别是分管领导的足够重视。

不能给变电站的安全运行留死角。

没有安全，一切工作都无从谈起。

微机闭锁与机械闭锁的比较微机闭锁作为闭锁领域最尖端产品，是经历了机械连锁、挂锁、机械程序锁、电磁程序锁等几个过程发展而来的。

其原理是通过专用的软件将变电站的一次系统接线图以仿真的界面显示在微机显示屏上，在制作的过程中将图形数据化存储于数据库中，通过软件内嵌的逻辑将变电站所有的控制单元（断路器、隔离开关、接地刀闸、网门、接地桩）融为一体，通过有线或无线的网络控制安装在各个控制单元上的专用锁具形成以变电站为单位的闭锁系统。

五防锁的管理制度一、机械防范措施1.1 锁具的选择和安装公司要求在重要场所和设备上安装符合国家标准的高品质锁具，如圆柱插销锁、密码锁等，并且要定期更换锁芯，确保锁具的可靠性。

安装锁具时要根据实际情况选择合适的位置和高度，保证锁具的使用方便性和安全性。

1.2 钥匙的管理公司要建立钥匙领用登记制度，确保每一支钥匙都有明确的使用者和使用记录。

钥匙管理要求每个员工只能领用自己需要使用的钥匙，严禁私自复制钥匙或者将钥匙交给他人使用。

对于遗失或者损坏的钥匙要及时报告，并及时更换密码锁的密码。

1.3 仓库储物柜对于公司的重要资料和贵重物品，要求其存放在配备有防盗锁具的仓库储物柜内，并且定期检查锁具的使用情况，确保仓库储物柜的安全功能。

1.4 门窗防护公司要求在办公区域和工厂区域的门窗上安装防盗网或者安全卷帘门，确保门窗的安全性。

此外，还要定期检查门窗的密封性和稳固性，避免因门窗松动而给不法分子可乘之机。

二、技术防范措施2.1 监控设备的安装公司要求在公司内部重要区域和出入口处安装监控摄像头，实现对公司人员和设备的实时监控。

监控设备要求高清晰度、广角度、远距离监控，并定期进行维护和检查，确保监控设备的正常运转。

2.2 门禁系统的应用公司要求对进出公司办公区域和重要场所的人员进行身份识别，并设立门禁系统。

只有经过核实身份的人员才能进入相应区域，确保公司的人身安全和资产安全。

公司要求对门禁系统进行定期检查和维护，确保门禁系统的正常运转。

2.3 安全警报装置对于公司内部设备和重要区域的安全性，公司要求安装安全警报装置，一旦发生异常情况可以及时响应并采取措施。

安全警报装置要求灵敏可靠，确保公司员工和设备的安全。

2.4 数据备份和恢复对于公司的重要数据和资料，公司要求进行定期的数据备份，并储存在独立的数据备份设备上。

一旦发生数据丢失或者损坏的情况，公司要求尽快进行数据恢复操作，确保公司数据的安全性和完整性。

三、人员防范措施3.1 员工准入管理公司要求对新员工进行背景调查和资格审查，确保其没有不良记录和不适宜从事公司工作的情况。

华能玉环电厂五防及机械闭锁锁具自查情况汇报一、五防及机械闭锁锁具概况华能玉环电厂6KV开关使用的是上海广电通用电气有限公司生产的VB1型真空开关和VCR193型真空接触器，在出厂时均配备了开关本体和开关电缆仓门之间的闭锁锁具，在使用过程中由于原配的锁具质量较差，时常发生锁具损坏的情况，因此我厂从去年开始利用机组检修的机会逐步对该种锁具进行了改造更换，更换为上海凯研机械有限公司生产的机械闭锁锁具，现在除了部分外围的6KV设备由于无法停电暂时未更换外，其余的6KV开关锁具均已更换完毕；同时为了保证运行人员操作6KV干式变压器的安全我们也对全厂所有的6KV干式变压器及其低压开关安装了机械闭锁锁具，保证了干式变在停运状态下运行人员方可安装接地线，至今除了外围和燃脱区域的部分6KV干式变及低压开关未安装外其他的均已安装完成。

6KV开关五防功能是防止开关误操作的重要环节，玉环电厂坚持在每次检修中均严格按照要求逐台进行开关五防试验，发现问题立即处理，处理完毕后方允许投入运行。

二、自查中发现的问题及整改措施针对金陵电厂误操作事故的事故教训，玉环电厂电气专业立即组织人员对全厂的机械闭锁锁具进行检查，检查中主要发现以下问题：1、现在主厂房内所有的6KV负荷开关和变压器已经全部安装了新型的机械闭锁锁具，使用情况良好，尚未安装的设备主要包括#1、2、3脱销变压器本体、#2、3机组燃脱区域6KV变压器，尚未进行机械闭锁锁具改造的设备包括外围部分6KV开关、#2、3机组燃脱区域6KV开关以及6KV公用段6KV开关。

整改措施：以上设备将尽快利用设备停运的机会进行安装和改造。

2、我厂水油灰母线下级负荷开关进线处未和水油灰电源开关形成机械闭锁，如果水油灰母线未停电，单独对下级负荷开关进行检修同时需打开后柜门时存在触碰带电设备的危险。

整改措施：安装水油灰电源开关和下级负荷开关后柜门之间的机械闭锁锁具。

3、我厂6KV母线备用电源进线开关后柜门是用螺丝锁死的，但没有任何闭锁措施，完全靠运行和检修人员根据现场的设备标识牌进行辨别，尤其在检修人员进行母线清扫等工作时容易误打开带电设备后柜门造成事故。

加装五防锁方案1.引言随着社会的发展，犯罪活动也越来越猖獗。

为了保护自己的财产和隐私安全，人们越来越重视家庭和办公场所的安全防护措施。

加装五防锁方案作为一种有效的安全措施之一，受到越来越多人的关注和选择。

本文将介绍五防锁方案及其实施步骤。

2.五防锁方案的概念五防锁方案是指在原有门锁的基础上，加装五道防护锁来提升门的安全性能。

五道防护锁包括防撬锁、防抽锁、防锯锁、防开锁和防割锁，分别针对不同的入侵手法进行防护。

3.五防锁方案的实施步骤步骤一：购买五防锁在实施五防锁方案之前，首先需要购买五道防护锁。

选择品牌知名、质量可靠的五防锁是保证安全性能的关键。

步骤二：确定安装位置根据门的结构和安全需求，确定五道防护锁的安装位置。

通常情况下，建议将五道防护锁均匀分布在门的上、下、左、右和中间位置，以达到全方位的安全防护效果。

步骤三：安装防撬锁防撬锁位于门的上部，主要用于防止犯罪分子使用撬棍等工具撬门。

安装防撬锁时，需要将其固定在门框上，同时确保锁体与门扣完全咬合。

步骤四：安装防抽锁防抽锁位于门的下部，主要用于防止犯罪分子使用铁丝等工具抽门。

安装防抽锁时，需要将其固定在门扣上，同时确保锁体与门框完全咬合。

步骤五：安装防锯锁防锯锁位于门的左侧，主要用于防止犯罪分子使用电锯等工具锯门。

安装防锯锁时，需要将其固定在门框上，同时确保锁体与门扣完全咬合。

步骤六：安装防开锁防开锁位于门的右侧，主要用于防止犯罪分子使用开锁工具解锁。

安装防开锁时，需要将其固定在门扣上，同时确保锁体与门框完全咬合。

步骤七：安装防割锁防割锁位于门的中间位置，主要用于防止犯罪分子使用割锁工具割断门锁。

安装防割锁时，需要将其固定在门框上，并且确保锁体与门扣完全咬合。

步骤八：测试五防锁方案在所有防护锁安装完成后，进行五防锁方案的测试。

测试方法包括使用撬棍、铁丝、电锯、开锁工具和割锁工具分别对门进行测试，验证五防锁方案的有效性。

4.五防锁方案的优势提高门的安全性能五防锁方案通过加装五道防护锁，有效提高了门的安全性能。

五防锁操作规则一．机械锁是由钥匙传递从而控制刀闸和门的操作顺序，来达到五防功能，主要是二点：1．停电钥匙传递是从小到大：1…2…3…4…5…2．送电钥匙传递是从大到小：5…4……1…二．1．断路器锁：钥匙插入位电磁钥匙插入位手柄2．刀闸锁：钥匙插入位A类B类3．门锁：钥匙插入位4．电磁钥匙：插针红色指示灯白色按钮三．现就现场开关柜情况，分为四种类型简单介绍：1．生辅区线：AC NG211 NG211 NM211 NM211线路侧刀闸母线侧刀闸前门后门图中号码为钥匙编号，圆圈中为空位置，此时位置没有钥匙，为正常运行位置；没有圈的钥匙为钥匙锁住位置。

停电时，当断路器断开后，AC的电路开始通电，在断路器锁旁插入电磁钥匙，按动白色按钮开关，观察红色指示灯亮，听到位置声响，立即转动手柄90°，解锁完成。

拔出1号钥匙，插入线路侧刀闸锁（A类）1号锁孔，此时1、2号钥匙均在锁上，可拉开刀闸，再取出2号钥匙，插入母线侧刀闸锁（A类）2号锁孔，拉开刀闸，取出3号钥匙，插入前门锁中3号锁孔，可打开前门，而后取出4号钥匙，插入后门锁，即可打开后门。

送电过程与之相反。

2．#1、#2机及#1、#2厂变高压侧：AC NG211 NM211 NM211刀闸前门后门此项操作同上，仅少了一个刀闸。

3.珞尾东线、送主厂两条线、10.5KV母线分段：刀闸刀闸此项操作与前面第一点不同的是，当第二把刀闸（B类）拉开后可以取出3号和3*号两把钥匙，分别打开两个间隔，送电时，只有当两个间隔都把门关上后，3号和3*号钥匙都到位，才能合此刀闸。

4．PT刀闸：NG211 NM211 NM211刀闸前门后门此时为送电状态，停电时，把1号钥匙（在控制室）拿来插入刀闸1号孔，拉开刀闸，取出2号钥匙，插入前门锁2号孔，而后才能取出3号钥匙，插入后门3号孔，打开后门。

送电则相反，最后取出1号钥匙，保存到控制室。

注意事项：每把锁都有二个状态，一个是送电位置，一个是停电位置。
