五防锁类型说明

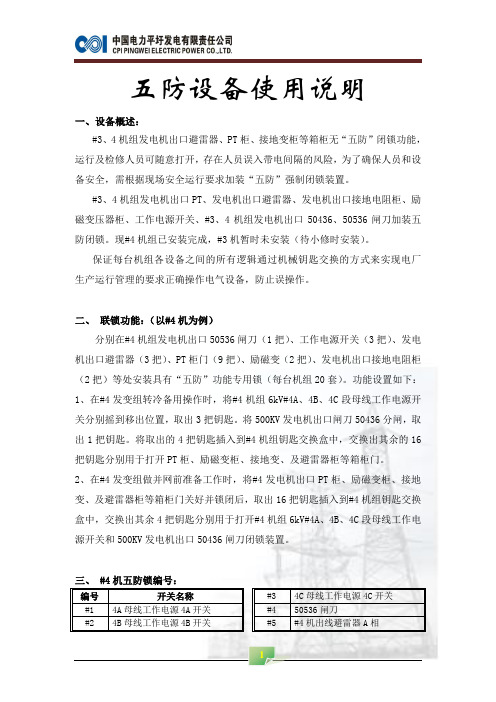

五防设备使用说明一、设备概述：#3、4机组发电机出口避雷器、PT柜、接地变柜等箱柜无“五防”闭锁功能，运行及检修人员可随意打开，存在人员误入带电间隔的风险，为了确保人员和设备安全，需根据现场安全运行要求加装“五防”强制闭锁装置。

#3、4机组发电机出口PT、发电机出口避雷器、发电机出口接地电阻柜、励磁变压器柜、工作电源开关、#3、4机组发电机出口50436、50536闸刀加装五防闭锁。

现#4机组已安装完成，#3机暂时未安装（待小修时安装）。

保证每台机组各设备之间的所有逻辑通过机械钥匙交换的方式来实现电厂生产运行管理的要求正确操作电气设备，防止误操作。

二、联锁功能：（以#4机为例）分别在#4机组发电机出口50536闸刀（1把）、工作电源开关（3把）、发电机出口避雷器（3把）、PT柜门（9把）、励磁变（2把）、发电机出口接地电阻柜（2把）等处安装具有“五防”功能专用锁（每台机组20套）。

功能设置如下：1、在#4发变组转冷备用操作时，将#4机组6kV#4A、4B、4C段母线工作电源开关分别摇到移出位置，取出3把钥匙。

将500KV发电机出口闸刀50436分闸，取出1把钥匙。

将取出的4把钥匙插入到#4机组钥匙交换盒中，交换出其余的16把钥匙分别用于打开PT柜、励磁变柜、接地变、及避雷器柜等箱柜门。

2、在#4发变组做并网前准备工作时，将#4发电机出口PT柜、励磁变柜、接地变、及避雷器柜等箱柜门关好并锁闭后，取出16把钥匙插入到#4机组钥匙交换盒中，交换出其余4把钥匙分别用于打开#4机组6kV#4A、4B、4C段母线工作电源开关和500KV发电机出口50436闸刀闭锁装置。

三、 #4机五防锁编号：编号开关名称#1 4A母线工作电源4A开关#2 4B母线工作电源4B开关#3 4C母线工作电源4C开关#4 50536闸刀#5 #4机出线避雷器A相#6 #4机出线避雷器B相#7 #4机出线避雷器C相#8 #4机中性点接地变#9 #4机中性点接地变#10 #4励磁变本体#11 #4励磁变本体#12 #4机出口PT1A相#13 #4机出口PT1B相#14 #4机出口PT1C相#15 #4机出口PT2A相#16 #4机出口PT2B相#17 #4机出口PT2C相#18 #4机出口PT3A相#19 #4机出口PT3B相#20 #4机出口PT3C相四、使用注意事项：1、五防锁用钥匙打开后，钥匙保持在锁内（装置已闭锁且取不出来）。

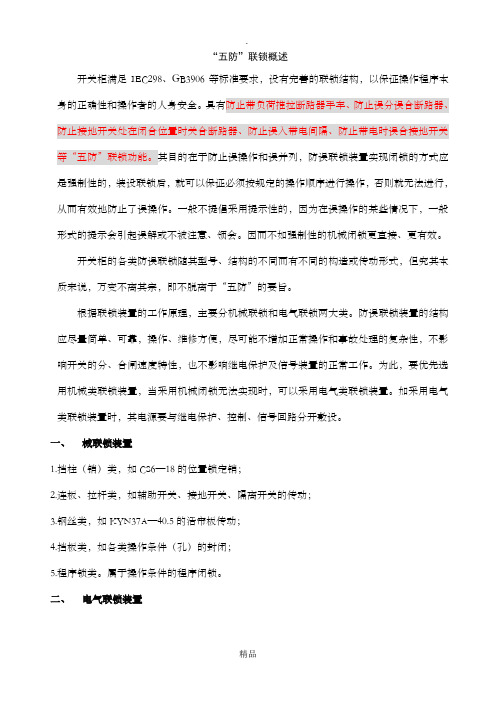

“五防”联锁概述开关柜满足IEC298、GB3906等标准要求，设有完善的联锁结构，以保证操作程序本身的正确性和操作者的人身安全。

具有防止带负荷推拉断路器手车、防止误分误合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电间隔、防止带电时误合接地开关等“五防”联锁功能。

其目的在于防止误操作和误并列，防误联锁装置实现闭锁的方式应是强制性的，装设联锁后，就可以保证必须按规定的操作顺序进行操作，否则就无法进行，从而有效地防止了误操作。

一般不提倡采用提示性的，因为在误操作的某些情况下，一般形式的提示会引起误解或不被注意、领会。

因而不如强制性的机械闭锁更直接、更有效。

开关柜的各类防误联锁随其型号、结构的不同而有不同的构造或传动形式，但究其本质来说，万变不离其宗，即不脱离于“五防”的要旨。

根据联锁装置的工作原理，主要分机械联锁和电气联锁两大类。

防误联锁装置的结构应尽量简单、可靠，操作、维修方便，尽可能不增加正常操作和事故处理的复杂性，不影响开关的分、合闸速度特性，也不影响继电保护及信号装置的正常工作。

为此，要优先选用机械类联锁装置，当采用机械闭锁无法实现时，可以采用电气类联锁装置。

如采用电气类联锁装置时，其电源要与继电保护、控制、信号回路分开敷设。

一、械联锁装置1.挡柱（销）类，如CS6—18的位置锁定销；2.连板、拉杆类，如辅助开关、接地开关、隔离开关的传动；3.钢丝类，如KYN37A—40.5的活帘板传动；4.挡板类，如各类操作条件（孔）的封闭；5.程序锁类。

属于操作条件的程序闭锁。

二、电气联锁装置1.电磁锁类，属于电气式强制闭锁；2.辅助接点互锁，属于运行程序、位置、条件的闭锁；3.位置联锁，属于工作条件的闭锁。

三．主动式联锁与被动式联锁对于“五防”中的每项联锁要求，无论是固定柜还是手车柜，尽管其柜型、二次方案存在多样化，但都可以设计出各种方案来实现联锁功能。

归纳起来，机械联锁主要有两种形式，即主动式和被动式。

“五防闭锁”，三合二闭锁，零基础电工一看就懂！防误闭锁装置的作用防误闭锁装置是保证倒闸操作正确实施的重要措施之一，在电力系统中广泛应用防误闭锁装置，对防止电气误操作事故。

起到很大的作用，所以凡有可能引起误操作的高压电气设备，均应装设装设防误闭锁装置。

五防概念1、防止误分、误合断路器，2、防止带负荷分、合隔离开关。

3、防止带电挂合接地线（合接地刀闸）4、防止带地线（接地开关），合闸送电5、防止误入带电间隔。

防止误分、误合断路器防止带电挂接地线（合接地刀闸）防止带负荷拉、合刀闸或手车触头五防功能除防止误分、合断路器。

现阶段因技术原因仅采取提示性措施外，其余四防功能都采用强制性。

防止电气误操作的措施，在日常倒闸操作中必须注意两个危险点：（1）误分、合断路器，当前断路器操作仅有提示信息，没有强制措施。

因此操作时必须坚持双人双机操作；（2）接地线挂错位置，电压越低，断路器，刀闸体积越小，在进行接地线操作时非常容易挂错位置，譬如混淆电源侧和符合侧。

因此必须坚持接地线就位——接地桩头——验电接地的顺序，必须坚持双核对。

一、设备机械联锁设备机械联锁是最基本的防误闭锁方式，它主要是利用设备的机械传动部位。

到互锁来实现靠机械结构制约而达到闭锁目的，哪一种闭锁装置，即单一元件操作后另一件就不能操作（机械闭锁只能在隔离开关与本处的接地开关。

或者是在断路器与本组的接地开关间实现闭锁）。

机械闭锁的优点：简单可靠，易于实现，缺点：只能实现简单的防误功能，对于结构上独立的设备，如户外高压断路器与隔离开关之间就无法使用。

二、程序锁闭锁主要是利用一把。

要是按顺序打开多把锁，或者多把钥匙有机组合，按顺序打开多把锁这一原理来实现的。

就是各操作设备装设置程序锁利用，要是随程序传递或置换而达到。

先后开锁操作的要求，国内生产的程序锁分为两大类：有子弹程序锁和无子弹程序锁，有弹子锁，采用置换法，无子弹程序所又分为两种：一种采用转换角度走步法，一把钥匙走到底，另一种采用钥匙是置换法。

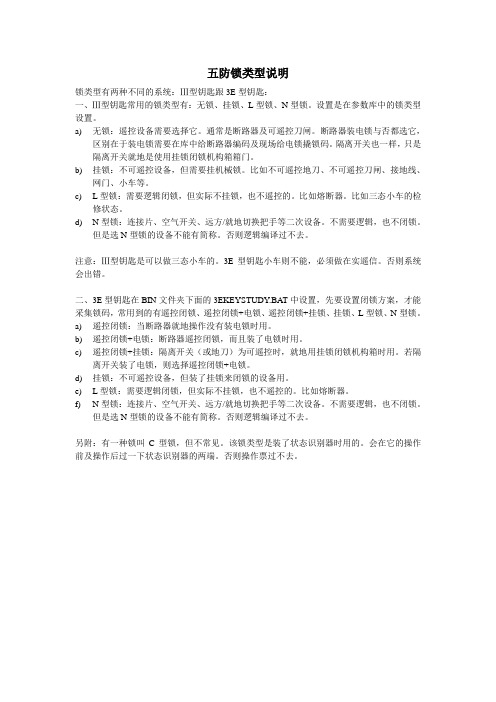

五防锁类型说明锁类型有两种不同的系统：Ⅲ型钥匙跟3E型钥匙：一、Ⅲ型钥匙常用的锁类型有：无锁、挂锁、L型锁、N型锁。

设置是在参数库中的锁类型设置。

a)无锁：遥控设备需要选择它。

通常是断路器及可遥控刀闸。

断路器装电锁与否都选它，区别在于装电锁需要在库中给断路器编码及现场给电锁撬锁码。

隔离开关也一样，只是隔离开关就地是使用挂锁闭锁机构箱箱门。

b)挂锁：不可遥控设备，但需要挂机械锁。

比如不可遥控地刀、不可遥控刀闸、接地线、网门、小车等。

c)L型锁：需要逻辑闭锁，但实际不挂锁，也不遥控的。

比如熔断器。

比如三态小车的检修状态。

d)N型锁：连接片、空气开关、远方/就地切换把手等二次设备。

不需要逻辑，也不闭锁。

但是选N型锁的设备不能有简称。

否则逻辑编译过不去。

注意：Ⅲ型钥匙是可以做三态小车的。

3E型钥匙小车则不能，必须做在实遥信。

否则系统会出错。

二、3E型钥匙在BIN文件夹下面的3EKEYSTUDY.BAT中设置，先要设置闭锁方案，才能采集锁码，常用到的有遥控闭锁、遥控闭锁+电锁、遥控闭锁+挂锁、挂锁、L型锁、N型锁。

a)遥控闭锁：当断路器就地操作没有装电锁时用。

b)遥控闭锁+电锁：断路器遥控闭锁，而且装了电锁时用。

c)遥控闭锁+挂锁：隔离开关（或地刀）为可遥控时，就地用挂锁闭锁机构箱时用。

若隔离开关装了电锁，则选择遥控闭锁+电锁。

d)挂锁：不可遥控设备，但装了挂锁来闭锁的设备用。

e)L型锁：需要逻辑闭锁，但实际不挂锁，也不遥控的。

比如熔断器。

f)N型锁：连接片、空气开关、远方/就地切换把手等二次设备。

不需要逻辑，也不闭锁。

但是选N型锁的设备不能有简称。

否则逻辑编译过不去。

另附：有一种锁叫C型锁，但不常见。

该锁类型是装了状态识别器时用的。

会在它的操作前及操作后过一下状态识别器的两端。

否则操作票过不去。

电气操作必须严格执行的“五防”：1、防止误拉、合开关2、防止误入带电间隔3、防止带负荷拉、合刀闸4、防止带地刀或接地线合开关5、防止带电挂接地线或合接地刀闸6KV开关防误闭锁（一）闭锁装置介绍1．6KV开关均为真空断路器，采用金属封闭开关，该开关处在锁定后的试验位置或工作位置时，才能对开关进行分、合闸操作。

2．只有接地刀在分闸位置时，开关才能从试验位置摇至工作位置或从工作位置摇至试验位置。

3．只有当开关处在试验位置或移出柜门外后，后下门（电缆室内）关好后，才能对接地刀闸进行操作。

4．后下门只有在接地刀闸处在合闸位置时才能开启。

必要时，可利用紧急解锁装置开启后下门，但要取得值长的同意，要密切注意间隔内是否带电。

5．开关在工作位置时，二次插头被锁定不能拔出。

（二）“五防”措施1. 防止带电合地刀地刀在分位，开关在运行状态，通过地刀闭锁挡板，地刀操作把手在开关处于运行状态时，无法放入地刀操作孔进行地刀操作。

2. 防止误入带电间隔地刀分开后，开关下柜门通过闭锁舌板卡住，使下柜门无法打开。

3. 防止带地刀送电地刀合上后，开关通过开关柜中间闭锁舌片挡住手车滚轮，无法摇至工作位置。

4. 防止带负荷拉合刀闸（1）开关未到试验位置或工作位置时，开关联锁弯板扣住合闸弯板上的销，使开关无法合闸，同时通过行程开关切断合闸回路，防止开关处于合闸状态，推进负荷区。

（2）开关在工作位置或试验位置合闸后，由滚轮压推进机械锁板手车无法移动，防止在合闸状态将手车拉出或推进负荷区。

（3）备用分支开关与手车之间准备加装电气闭锁，开关在合位时隔离手车无法进行操作。

5. 防止误拉、合开关（1）开关高压带电显示装置传感器装于开关下口，开关合闸时高压带电显示装置灯亮（标准运方下，备用分支开关上下口均带电，带电显示装置灯一直亮）。

（2）操作前必须认真核对设备名称、编号、位置，重要电机加装了机械锁，没有钥匙柜门无法打开。

操作注意事项一．6KV开关送电及注意事项：1.检查相关检修工作已结束，先到就地检查电机接线完好，如电机本体有“在此工作”标示牌应摘除。

“五防”闭锁装置管理制度一、目的将误操作风险降低到最小限度，保证人身、设备、环境的安全，特制定此制度。

二、适用范围适用于运行部生产现场三、“五防”闭锁管理规定1、电气运行人员都必须严格执行本制度中规定的条例履行职责，并接受安全监察人员的监督。

2、高压变电设备凡有可能引起误操作的均应装设有“五防”性能的防误闭锁装置。

它是变电操作制度中的一种强制性的技术防范措施。

“五防”是指：防止带负荷拉、合隔离开关，防止带电挂接地线，防止带地线合断路器，防止误入带电间隔，防止误登带电杆塔。

3、防误装置是执行操作票制度的必要补充和完善，不得因此而放松操作票制度的认真执行和管理。

防误工作的核心依然是严格执行两票制度。

4、电气运行人员负责全局的防误装置工作，总结经验教训，指定防范事故措施，杜绝误操作事故的发生。

5、安装防误闭锁装置，必须执行工作票制度，安装锁体必须做好安全措施，严防开关误动作和刀闸自动跌落。

安装过程中需要做试验，必须申请停电并履行工作票制度，必须由熟悉设备的人员进行操作。

6、操作程序符合设计要求。

防误装置与被闭锁的开关设备的位置相对应：防误装置应不影响开关设备的技术特性等。

7、室外装置有防雨、防尘措施。

8、接地部分保证接触良好可靠，符合要求。

9、电气运行人员在正常倒闸操作中必须严格按照闭锁程序进行，严禁使用其他工具打乱程序进行操作。

10、开关设备的防误装置检查和巡视由电气运行人员负责，其巡视时间开关时间相同。

防误装置的全面检查与维护可结合设备大、小修一道进行，工作完毕后和设备同时验收。

11、各配电室的防误装置由电气主管应该每半年一次定期对防误装置进行全面的检查并做好记录。

12、发现无票进行倒闸操作，或有票而且不经过模拟预演和不带操作票到现场，贪图快、图方便而且使用万能钥匙执行解锁操作，将按照公司反违章工作规定进行严格考核。

13、发生锁生锈，应该除锈抹净。

遇事故处理的紧急进行解锁，但事后应向运行部汇报。

JS型防误操作程序锁安装使用说明书1 概述JSN(W)1A型系列防误操作程序锁，是一种高压开关设备用机械锁。

该锁强制运行人员按照既定的安全操作程序，对电器设备进行操作，从而避免了电器设备的误操作，较为完善的达到了供电部门提出的：a．防止误分合开关；b．防止带负荷分合隔离刀闸；c．防止误入带电间隔；d．防止带电挂地线(合接地刀闸)；e．防止带地线(接地刀闸)合闸；等“五防”要求，本产品是高压电气设备上较理想的防误装置。

本产品设有可以开启任意锁具的总钥匙，以备在设备出厂调试或设备投入运行后的带电工作等非程序操作使用。

本产品具有鉴别各个刀闸、合分位置和网门开闭位置的性能，并在操作中不需逐一倒换钥匙，只需用一把钥匙按照指定的程序，在一个回路中完成多项操作。

同时锁中无弹子，因此克服了弹子锁的固有缺点，这在国内是一个突破和首创。

本产品符合机械部JB/T8455—1996《高压开关设备用机械锁通用技术条件》，通过了西高所的生产审查鉴定。

2 使用范围2．1适合各种电压等级的接线方式，户内外各种形式的配电装置。

2．2环境条件：见《高开关设备用机械锁通用技术条件》2.2．1温度：上限：+40℃下限：户内-10℃户外一般不低于-30℃高寒地区：户内为-25℃；户外为-40℃2．2．2湿度(户内产品)：a．相对湿度；日平均不大于95％，月平均不大于90％；b．饱和蒸汽压：日平均不大于2．2kPa，月平均不大于1．8kPa；2．2．3污秽：a．户内产品的使用环境应无显著污秽。

b．户外产品的使用环境污秽程度不超过规定等级(污秽分级由专门的标准规定)。

2．2．4户外产品应考虑安装防覆冰、防凝露或防雨的部件。

2．2．5当使用环境与上述规定不同时由用户与制造厂协商。

3 型号意义3．1型号举例29JS4A36，表示程序方案编号为29JS的程序组合锁中，基本锁具编号为4A36的锁，也就是刀闸锁(见表一的刀闸锁一栏)。

程序编号为29JS的一套锁中，有一把控制开关锁1A36，二把隔离刀闸锁4A36、4B36和四把网门锁5A36、5B36、5C136、5Cz36。

变电站五防锁的原理
变电站五防锁的原理是通过锁定设备的开关或操作手柄，确保设备处于特定的位置或状态，以达到安全操作的目的。

五防锁包括五个方面的防护措施，即电源锁、接地锁、备用锁、冲击锁和漏电锁。

1. 电源锁：通过锁定设备的电源开关，防止意外操作或设备启动，确保设备处于断电状态。

2. 接地锁：通过锁定接地开关，防止设备接地线路的误操作，确保设备接地良好。

3. 备用锁：通过锁定备用开关，防止误开备用开关，确保设备在正常情况下运行。

4. 冲击锁：通过锁定设备的冲击抑制器或减速机构，防止设备发生冲击或过载，保护设备和人员的安全。

5. 漏电锁：通过锁定漏电保护开关，防止漏电保护装置误关闭或恢复，确保设备在漏电时及时切断电源，避免电击事故发生。

以上五防锁的原理通过锁定设备的关键部件或开关，保证设备处于安全状态，防止误操作、过载、电击等事故的发生，提高了变电站的操作安全性。
