3.施工技术交底记录——独立柱基础(定)

柱下独立基础施工方案 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998柱下独立柱基础施工方案依据标准：《建筑工程施工质量验收统一标准》GB50300-2013《建筑地基基础工程施工质量验收规范》GB50202-2013《钢筋混凝土结构工程施工质量验收规范》GB50204-2011《普通混凝土配合比设计规程》JGJ55－2011《砌筑砂浆配合比设计规程》JGJT98－2011《普通混凝土用砂质量标准及检验方法》JGJ52－2006《普通混凝土用碎石和卵石质量标准及检验方法》GJ53－92《混凝土外加剂应用技术规范》GB50119－2013适用范围本工艺标准适用于工业及民用建筑独立柱基础项目。

一、施工准备(一)作业条件1、办完验槽记录及地基验槽隐检手续。

2、办完基槽验线预检手续。

3、有砼配合比通知单、准备好试验用工器具。

4、做好技术交底。

(二)材质要求1、水泥：水泥品种、强度等级应根据设计要求确定，质量符合现行水泥标准。

工期紧时可做水泥快测。

必要时要求厂家提供水泥含碱量的报告。

2、砂、石子：根据结构尺寸、钢筋密度、砼施工工艺、砼强度等级的要求确定石子粒径、砂子细度。

砂、石质量符合现行标准。

必要时做骨料碱活性试验。

3、水：自来水或不含有害物质的洁净水。

4、外加剂：根据施工组织设计要求，确定是否采用外加剂。

外加剂必须经试验合格后，方可在工程上使用。

5、掺合料：根据施工组织设计要求，确定是否采用掺合料。

质量符合现行标准。

6、钢筋：钢筋的级别、规格必须符合设计要求，质量符合现行标准要求。

表面无老锈和油污。

必要时做化学分析。

7、脱模剂：水质隔模剂。

(三)工器具备有搅拌机、磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、胶皮手套、串桶或溜槽、钢筋加工机械、木制井字架等。

二、质量标准(一)钢筋工程1、钢筋加工工程(1)主控项目1)钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GBl499等的规定抽取试件作力学性能检验，其质量必须符合标准的规定。

柱模板（设置对拉螺栓）技术交底使用。

5、为防止模底烂根，放线后应用水泥砂浆找平并加垫海绵。

6、所有柱子模板拼缝、梁与柱、柱与梁等节点处均用海绵胶带贴缝，楼板缝用胶带纸贴缝，以确保混凝土不漏浆。

7、模板安装应严格控制轴线、平面位置、标高、断面尺寸、垂直度和平整度，模板接缝隙宽度、高度、脱模剂刷涂及预留洞口、门洞口断面尺寸等的准确性。

严格控制预期拼模板精度。

8、严格执行预留洞口的定位控制，预留洞口时，木工严格按照墨线留洞。

9、每层主轴线和分部轴线放线后，规定负责测量记录人员及时记录平面尺寸测量数据，并要及时记录墙、柱、成品尺寸，目的是通过数据分析梁体和柱子的垂直度误差。

并根据数据分析原因，将问题及时反馈到有关生产负责人，及时进行整改和纠正。

10、所有竖向结构的阴、阳角均须加设橡胶海绵条于拼缝中，拼缝要牢固。

11、阴、阳角模必须严格按照模板设计图进行加固处理。

12、为防止梁模板安装出现梁身不平直、梁底不平下挠、梁侧模胀模等质量问题，支模时应将侧模包底模，梁模与柱模连接处，下料尺寸应略为缩短等。

安全保证措施1、模板安装高度在2m及以上时，应符合现行国家标准《建筑施工高处作业安全技术规范》JGJ 80的有关规定。

2、模板及其支撑系统在安装过程中必须设置防倾覆的可靠临时设施。

3、登高作业时，各种配件应放在工具箱或工具袋中严禁散放在模板或脚手板上，各种工具应系挂在操作人员身上或放在工具袋中，不得掉落。

4、安装模板时，上下应有人接应，随装随运，严禁抛掷。

且不得将模板支搭在门窗框上，也不得将脚手板支搭在模板上，并严禁将模板与上料井架及有车辆运行的脚手架或操作平台支成一体。

5、当模板安装高度超过3.0m时，必须搭设脚手架，除操作人员外，脚手架下不得站其他人。

高处作业时，操作人员应佩戴安全帽、系安全带、穿防滑鞋。

安全帽和安全带应定期检查，不合格者严禁使用。

6、作业人员严禁攀登模板、斜撑杆、拉条或绳索等，不得在高处的墙顶、独立梁或在其模板上行走。

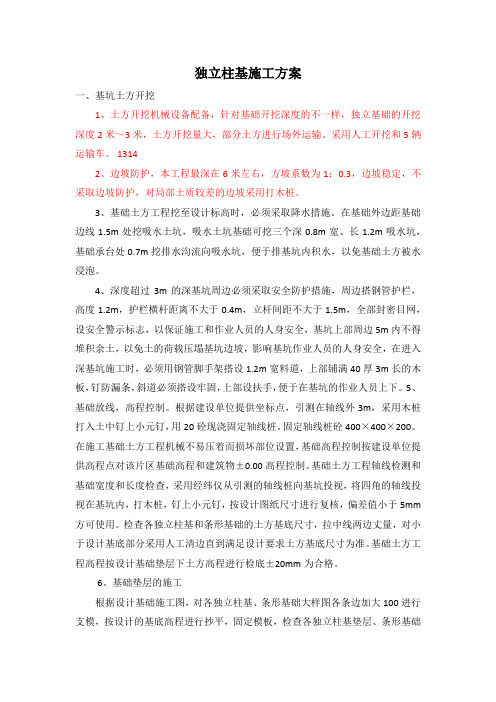

独立柱基施工方案一、基坑土方开挖1、土方开挖机械设备配备，针对基础开挖深度的不一样，独立基础的开挖深度2米～3米，土方开挖量大，部分土方进行场外运输。

采用人工开挖和5辆运输车。

13142、边坡防护，本工程最深在6米左右，方坡系数为1：0.3，边坡稳定，不采取边坡防护，对局部土质较差的边坡采用打木桩。

3、基础土方工程挖至设计标高时，必须采取降水措施。

在基础外边距基础边线1.5m处挖吸水土坑，吸水土坑基础可挖三个深0.8m宽、长1.2m吸水坑，基础承台处0.7m挖排水沟流向吸水坑，便于排基坑内积水，以免基础土方被水浸泡。

4、深度超过3m的深基坑周边必须采取安全防护措施，周边搭钢管护栏，高度1.2m，护栏横杆距离不大于0.4m，立杆间距不大于1.5m，全部封密目网，设安全警示标志，以保证施工和作业人员的人身安全，基坑上部周边5m内不得堆积余土，以免土的荷载压塌基坑边坡，影响基坑作业人员的人身安全，在进入深基坑施工时，必须用钢管脚手架搭设1.2m宽料道，上部铺满40厚3m长的木板，钉防漏条，斜道必须搭设牢固，上部设扶手，便于在基坑的作业人员上下。

5、基础放线，高程控制。

根据建设单位提供坐标点，引测在轴线外3m，采用木桩打入土中钉上小元钉，用20砼现浇固定轴线桩。

固定轴线桩砼400×400×200。

在施工基础土方工程机械不易压着而损坏部位设置，基础高程控制按建设单位提供高程点对该片区基础高程和建筑物±0.00高程控制。

基础土方工程轴线检测和基础宽度和长度检查，采用经纬仪从引测的轴线桩向基坑投视，将四角的轴线投视在基坑内，打木桩，钉上小元钉，按设计图纸尺寸进行复核，偏差值小于5mm 方可使用。

检查各独立柱基和条形基础的土方基底尺寸，拉中线两边丈量，对小于设计基底部分采用人工清边直到满足设计要求土方基底尺寸为准。

基础土方工程高程按设计基础垫层下土方高程进行检底±20mm为合格。

技术交底记录单位（子单位）工程名称武威职业学院2#公共教学楼分部（子分部）工程名称地基与基础分项工程名称钢筋工程施工单位甘肃第三建设集团公司项目经理交底人接受交底人数作业班组交底内容：一、施工准备（一）作业条件1、钢筋进场后应检查是否有产品合格证、出厂检测报告和进场复验报告，并按施工平面图中指定的位置，按规格、使用部分、编号分别加垫木堆放。

2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。

3、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。

4、做好抄平放线工作，弹好水平标高线，柱外皮尺寸线。

（二）材料要求1、钢筋原材：应有供应单位或加工单位资格证书，钢筋出厂质量证明书，、按规定作为学性能复试和见证取样试验。

当加工过程中发生脆断等特殊情况，还需作化学成分检验。

钢筋应无老锈及油污。

2、成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。

成型钢筋必须进行覆盖，防止雨淋生锈。

3、铁丝：可采用20~22#铁丝（火烧丝）或镀锌铁丝（铅丝）。

铁丝切断长度要满足使用要求。

4、垫块：废品2.5cm大理石两层，摆放按每平方米砂1处摆放。

（三）施工机具1、钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺寸等。

2、支撑体系：柱箍、钢筋支住、钢管支柱、钢管脚手架或碗扣脚手架等。

二、施工工艺：（一）、独立基础钢筋施工1、根据已经开挖校核的轴线和标高，确定独立柱基础中上部钢筋的下料长度，以及设计图纸中钢筋的规格、型号、箍筋间距以及保护层厚度等进行钢筋的绑扎和焊接固定，在指定地点堆放整齐备用。

2、随时听从现场实际情况和项目部的指令，将绑扎成型的独立柱基础底板钢筋和上部钢筋逐步就位固定，在竖向钢筋上作好基础承台混凝土浇筑的高度控制点。

3、独立柱基础第一次竖向钢筋必须超出±0.00以上，且满足规范要求的规定即满足《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101—1第36页中焊接连接大样图的要求。

1质量标准及执行规程规范建筑工程施工质量验收统一标准（GB50300-2013、工程建设标准强制性条文（房屋建筑部分）（2013年版本）、建筑工程施工质量评价标准（GB/T50375-2006）、建筑地基基础工程施工质量验收规范（GB50202-2002、混凝土结构工程施工质量验收规范（GB50204-2002 2011版）、混凝土结构工程施工规范（GB50666-2011、建设工程施工现场供用电安全规范（GB50194-93、钢筋混凝土用热扎带肋钢筋（一2007）、钢筋混凝土用热扎光圆钢筋（—2007 、低碳钢热扎圆盘条（GB/T701-2008 、钢筋焊接及验收规程（JGJ18— 2012）、钢筋机械连接通用技术规程（JGJ107 —2010）、建筑机械使用安全技术规程（JGJ33—2012 、建筑施工安全检查标准（JGJ59—2011 、建筑施工现场环境卫生标准（JGJ146—2004 、施工现场临时用电安全技术规范（JGJ46—2005 、混凝土结构施工图平面整体表示方法制图规则和构造详图（11G101-1、2、3、12G101-4 、G101系列图集常用构造节点三维节点详图（11G902-1）、混凝土结构施工钢筋排布规则与构造详图（12G901-1、2、3 、《重庆市房屋建筑和市政基础设施工程现场文明施工标准》渝建发[2008]169 号2安全操作事项1.生产工人应掌握本工种操做技能，熟悉安全技术操作规程，经考试合格后持证上4-U岗。

2.进入施工现场必须戴安全帽，穿平底防滑鞋，不准追逐、打闹。

3.施工现场设立安全生产管理制度牌，在主要施工部位做业点、危险区都必须挂有安全警示牌。

4.中小型施工机具均必须专人使用，专人保养，并挂安全操作牌。

5.夜间施工配备足够的照明，电力线必须有电工人员架设及管理，并按规定设红灯警示。

6.钢筋吊装要严格执行塔吊安全吊装作业要求，捆扎牢固，吊点合理正确。

7.高处作业应有安全操作平台，严禁踩踏箍筋上下。

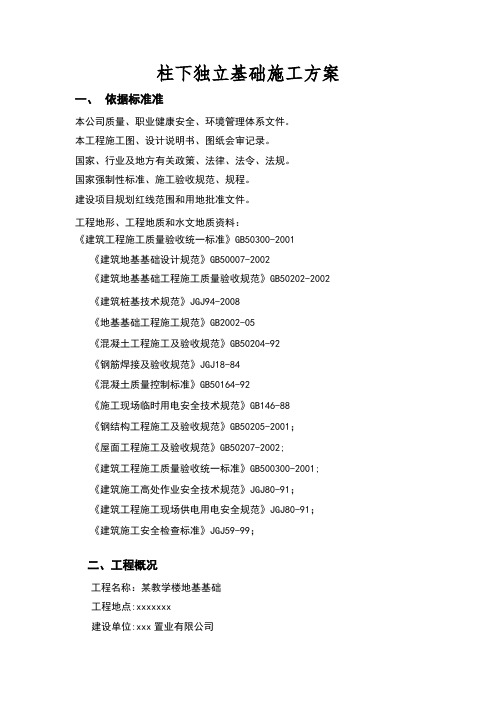

柱下独立基础施工方案一、依据标准准本公司质量、职业健康安全、环境管理体系文件。

本工程施工图、设计说明书、图纸会审记录。

国家、行业及地方有关政策、法律、法令、法规。

国家强制性标准、施工验收规范、规程。

建设项目规划红线范围和用地批准文件。

工程地形、工程地质和水文地质资料：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础设计规范》GB50007-2002《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑桩基技术规范》JGJ94-2008《地基基础工程施工规范》GB2002-05《混凝土工程施工及验收规范》GB50204-92《钢筋焊接及验收规范》JGJ18-84《混凝土质量控制标准》GB50164-92《施工现场临时用电安全技术规范》GB146-88《钢结构工程施工及验收规范》GB50205-2001；《屋面工程施工及验收规范》GB50207-2002;《建筑工程施工质量验收统一标准》GB500300-2001;《建筑施工高处作业安全技术规范》JGJ80-91；《建筑工程施工现场供电用电安全规范》JGJ80-91；《建筑施工安全检查标准》JGJ59-99；二、工程概况工程名称：某教学楼地基基础工程地点:xxxxxxx建设单位:xxx置业有限公司设计单位:xxx集团有限公司、xxx设计事务所施工单位:xxx建筑有限公司工程内容：柱下独立基础。

置埋深度d=1400mm，将独立基础设计成阶梯形，高度h=650mm，基础分二级，室内外高差450mm。

三、施工准备1、作业条件（1）办完验槽记录及地基验槽隐检手续。

（2）办完基槽验线预检手续。

（3）有砼配合比通知单、准备好试验用工器具。

（4）做完技术交底。

2、材质要求（1）水泥：水泥品种、强度等级应根据设计要求确定，质量符合现行水泥标准并进行现场见证抽验复检。

工期紧时可做水泥快测,必要时要求厂家提供水泥含碱量的报告。

（2）砂、石子：根据结构尺寸、钢筋密度、砼施工工艺、砼强度等级的要求确定石子粒径、砂子细度。

混凝土施工技术交底记录表工程项目时间年月日交底项目混凝土施工技术施工单位交底内容要点：一、交底依据依据施工设计图纸及现行规范和验收标准等对混凝土施工进行技术交底：二、工程概况1.####项目，框剪结构，宿舍楼B分为A\B两栋楼。

2.混凝土结构及强度等级A区首层框架柱为C45，梁、板C30。

集水井、电梯基坑P6混凝土强度等级表三、混凝土性能属性要求本工程混凝土采用商品混凝土（预拌混凝土），其应能满足工地技术部门提出的各种混凝土技术要求，按施工需要及时供给。

技术要求中应包括混凝土的配合比要求、强度指标、坍落度要求、原材料要求、外加剂和掺合料要求、掺量和掺入方式要求、混凝土性能的特殊技术要求（如：泵送、抗渗等）、供应方式、时间等等。

1.原材料要求名称品种（名）主要性能指标抗压3d：24～27MPa、28d：50～53MPa、水泥P.O42.5水化热3d：258kJ/kg、7d：306kJ/kg。

砂水洗砂细度模数1.6～3.7、含泥量1.5%～2.1%石5～25mm 连续级配、最大30mm，超过25mm的＜1.0%粉煤灰Ⅰ级需水量比92%～94%、细度8%～12%、烧失量1.6%～2.5% 外加剂泵送剂（缓凝）各项指标均满足JC473-2001中“一等品”要求膨胀剂UEA 限制膨胀率7d：0.030%～0.045%、28d：＞0.06%。

2.外加剂外加剂的技术性能，应符合国家或行业标准一等品及以上的质量要求。

3.掺合料应满足粉煤灰应用技术规范规定，以降低水化热提高抗渗性能，粉煤灰的级别不应顶的连续浇筑工艺。

5.2独立基础浇筑时采用斜面分层，用分层标尺杆控制分层厚度为300mm～400mm（按照底板厚度分层，不超过400mm），按1：6的斜坡向前推进。

根据浇筑时形成的斜坡，布置两道振捣点，第一道布置在混凝土卸料点，第二道布置在混凝土坡角处。

采用推进式浇筑。

5.2.1混凝土振捣：下层振捣棒垂直于浇筑方向自下而上，上层振捣棒垂直于浇筑方向自上而下，严格控制振捣间距，以不大于振捣棒作用半径的1.25倍为宜。

1、编制根据 (1)2、工程概况 (1)3、施工布署 (2)4、施工措施 (4)5、安全保证措施 (30)6、质量保证措施 (33)1、编制根据1、本工程施工图纸；2、本工程施工协议；3、本工程施工组织设计；4、我司旳技术、机械设备装备状况及现场技术经济条件。

5、根据GB/T19001质量原则编制旳质量管理体系文献。

6、根据GB/T24001环境管理原则编制旳环境管理体系文献，根据GB/T28001职业健康管理原则编制旳职业健康管理体系文献。

7、国家和行业现行施工质量验收规范、规程、原则以及四川省、雅安市有关建筑施工管理旳有关规定。

8、现场实际状况。

2、工程概况2.1 工程基本概况2.2 工程设计概况1.抗震设防烈度 :7度(设计基当地震加速度值0.10g)，设计地震分组第二组。

2.风荷载:基本风压为0.3kN/m 2， 地面粗糙度B 类。

3.场地所处环境类别为Ⅱ类，场地地下水及土对混凝土构造及钢筋混凝土构造中旳钢筋具微腐蚀性。

4.本工程构造旳重要使用功能为旅馆，建筑抗震设防类别为丙类。

5.本工程建筑构造安全等级为二级，基础设计等级为丙级。

建筑物耐火等级详建施。

6.本工程主体构造钢框架构造，基础为柱下独立基础。

抗震等级：混凝土框架为三级；钢框架为四级。

3、施工布署 3.1 总体布署本工程共分为4部分为新建建筑物：合院、后勤楼、厨房、电梯、牌坊。

重要流程详见下图：3.2 进度控制根据总进度计划规定，整个新建部分建筑物土建和钢构造旳施工周期为30天。

3.3 机械配置本工程独立柱基础施工机具设备详见下表：3.4 劳动力安排4、施工措施4.1 准备工作1、基础承台施工完毕；2、现场道路畅通；3、模板架体等材料机具及劳动力准备；4、厂家供应商准备；5、熟悉图纸，尤其对特殊部位处理。

4.2 测量控制1、轴线测设。

运用建设单位提供旳控制点将各轴线采用极坐标法所有予以定位，各控制轴线，设置控制点，并用混凝土作好保护。
