风机基础施工技术交底
风机基础施工技术交底一、基础施工前准备在进入风机基础施工的现场，应该做好相关准备工作。
首先需要进行现场勘查，了解施工前的地质环境，掌握基坑的状况、沉降情况和孔洞等。
其次，在施工前应该清理场地，保证施工区域内的杂物清理干净。
施工人员需要熟悉施工图纸，选择适合的机械、工具和仪器设备，对设备进行检查和维护，防止出现故障影响施工进度。
二、基础施工方法1.打桩。
在进行风机基础施工时，常常需要对地基进行基础加固，这时我们可以考虑采用打桩的方法。
在选择打桩机械和设备时，应该结合场地情况和设备效率，进行合理选择。
打桩的过程中，应该根据设计图纸的要求，按照固定的标高和偏差要求进行打桩。
同时，我们需要考虑到施工过程中的安全问题，注意施工区域内的安全防护措施，确保施工的安全性。
2.沉井。
在进行风机基础施工时，常常需要挖掘沉井、坑梁，这时我们可以采用出土和钻孔的方法进行施工。
在进行沉井施工时，施工人员应该对地质情况进行仔细的勘察，选定施工的位置和深度，避免出现沉降和坍塌等安全问题。
3.浇筑基础混凝土。
在进行风机基础施工时，常常需要进行基础混凝土的浇注，这时我们可以采用浇筑机械和设备进行施工，如泵车、混凝土卡车等。
在进行基础混凝土浇筑时，我们需要保证混凝土的质量和强度，注意施工过程中的均匀性和流动性，考虑到施工现场的温度和湿度等因素，采取相应的措施进行保护和养护。
三、施工质量控制1.施工要求。
在进行风机基础施工时，我们需要严格按照设计图纸的要求进行施工，考虑到施工现场的地质环境和孔洞等情况，合理选择施工方法和设备，以确保施工质量。
同时，我们需要对施工人员进行技术培训和安全教育，提高施工人员的素质，避免施工中出现差错和安全事故。
2.质量检验。
在进行风机基础施工时，我们需要对施工质量进行检验和验收。
根据施工图纸的要求和规范，检验施工的标高、平整度、强度等指标，确保施工质量符合要求。
同时，我们还应该进行现场的安全检查和评估，对施工过程中的安全问题进行探讨和解决，保证施工的安全性。
设备基础安全技术交底范本模板
一、交底目的为确保设备安装和运行过程中的安全，防止因设备基础施工不当导致的事故发生，特进行本次安全技术交底。
二、交底对象1. 设备安装施工人员；2. 质量监督人员；3. 安全管理人员；4. 施工现场管理人员。
三、交底内容1. 设备基础施工前的准备工作（1）施工前，需对设备基础的位置、尺寸、标高等进行复测，确保符合设计要求。
（2）检查施工图纸，明确设备基础的设计参数和施工要求。
（3）对施工人员进行安全教育培训，提高安全意识。
2. 设备基础施工过程的安全注意事项（1）施工人员必须穿戴符合安全规定的个人防护用品，如安全帽、工作服、安全鞋等。
（2）施工现场应设置明显的安全警示标志，确保施工人员、管理人员和外来人员的安全。
（3）设备基础施工过程中，严禁酒后作业、疲劳作业，确保施工人员精神饱满。
（4）挖掘设备基础时，应遵循“先支护、后开挖”的原则，确保边坡稳定。
（5）设备基础施工过程中，应定期检查施工质量，发现问题及时整改。
（6）施工过程中，应严格按照施工图纸和技术规范进行施工，确保施工质量。
3. 设备基础施工完成后验收要求（1）设备基础施工完成后，需进行自检和互检，确保符合设计要求。
（2）验收过程中，应对设备基础的位置、尺寸、标高、混凝土强度等指标进行检测。
（3）验收合格后，方可进行设备安装。
四、应急处置1. 施工过程中发生安全事故，应立即停止施工，启动应急预案。
2. 对受伤人员采取紧急救治措施，并及时送往医院治疗。
3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
五、交底总结本次安全技术交底，旨在提高施工人员的安全意识，确保设备基础施工过程中的安全。
施工人员应认真学习并严格遵守各项安全规定，确保施工安全。
以下是设备基础安全技术交底的具体范本：---设备基础安全技术交底一、交底目的为确保设备安装和运行过程中的安全，防止因设备基础施工不当导致的事故发生，特进行本次安全技术交底。
二、交底对象1. 设备安装施工人员；2. 质量监督人员；3. 安全管理人员；4. 施工现场管理人员。
塔机基础施工安全技术交底
塔机基础施工安全技术交底1. 概述本文档旨在对塔机基础施工的安全技术进行交底与讲解，以确保施工过程中的安全性和高效性。
塔机基础施工安全技术是塔机施工的重要环节，必须认真学习和遵守，以确保工作人员和设备的安全。
本文将从以下几个方面进行详细讲解：塔机设备选择与摆放、现场施工前的准备工作、施工过程中的安全注意事项、紧急情况的处理以及施工结束后的设备检查。
2. 塔机设备选择与摆放2.1 设备选择在进行塔机基础施工前，首先需要选择适合的塔机设备。
根据施工需求和工地情况，选择合适的塔机设备，包括其起重能力、高度限制、承载能力等因素。
必须确保所选设备满足项目要求，并具备相应的安全保障措施。
2.2 设备摆放选择设备后，需要合理摆放塔机设备。
根据土地空间和施工要求，在工地内确定塔吊的安装位置。
确保塔吊周围没有障碍物，同时考虑周边环境因素，如风速和降雨等。
合理的设备摆放可以提高施工效率，并确保施工的安全进行。
3. 现场施工前的准备工作3.1 工地布置在现场施工前，需要对工地进行合理的布置。
清理施工区域，排除障碍物，确保施工环境整洁、平整。
设置合适的警示标志，确保周围人员了解施工区域，并远离施工现场，避免发生人员伤害事故。
3.2 设备检查与维护施工前需要对塔机设备进行检查和维护。
确认设备的各项功能正常，无故障运行。
检查设备的润滑系统、制动系统、电气系统等关键部件，确保其正常工作。
同时，检查塔机设备的安全装置是否完好，如安全防护门、限位装置等，确保设备的安全性。
3.3 人员培训施工前还需要对相关人员进行培训。
培训内容包括塔机设备的操作规程、安全注意事项以及紧急情况处理方法等。
培训人员应具备丰富的工作经验，并能够全面传达相关知识和技能，使施工人员能够熟练掌握塔机设备的操作和安全要求。
4. 施工过程中的安全注意事项4.1 塔机操作规范在施工过程中，严格按照塔机操作规范进行工作。
操作人员应熟悉塔机的控制系统，合理操作控制杆，确保各项功能正常运行。
设备基础施工技术交底(完整常用版)
交底部位设备基础施工技术交底（完整用版）(可以直接使用，可编辑优秀版资料，欢迎下载）合肥铁路枢纽南环线电力工程技术交底书(10/0.4kV箱式变电站基础)中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部二〇一三年九月日技术交底书技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部技术交底书施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部独立基础施工技术交底五、成品保护1、定位标准桩、轴线引桩、标准水准点等，挖运土时不得撞碰。
并应经常测量和校核其平面位置、标高是否符合设计要求。
2、定位标准桩和标准水准点也应定期复测和检查是否正确。
3、加工成型的钢筋按指定地点用垫木垫放并码放整齐,防止钢筋变形、锈蚀、油污.4、已浇砼在强度达到1.2MPa以后方准上人上料操作。
六、安全要求1、使用机械挖土时,首先司机要鸣笛示警,凿岩时，挖机大臂旋转半径内严禁站人.装土时任何人不得停留在装土车上。
2、挖掘土方应从上而下施工，并及时做好防水措施.3、人工开挖时要安排适当人员专门对基曹四周进行监护，如发现裂纹等险情应采取支护措施.4、人工用手推车装运物料时，应注意平稳，掌握重心，不得猛跑和撒把溜放。
5、夜间加班必须有充足的照明。
6、基坑施工期间设警示牌，夜间加设红色灯标志.7、施工现场的用电线路、用电设施的安装和使用必须按照施工现场临时用电安全技术规范(JGJ46-2005）中的要求架设，严禁任意拉线接电。
8、现场每一醒目的地方悬挂安全标语。
教育现场人员做到按规定戴好安全帽，遵守“十不准规定”.拒绝无关人员进入施工现场。
设备基础施工技术交底
设备基础施工技术交底设备基础施工是一项重要且复杂的工程任务，其质量直接影响到设备的正常运行和使用寿命。
为了确保施工过程的顺利进行和施工质量的可靠，以下将对设备基础施工技术进行详细的交底。
一、施工准备在正式开始施工前，必须做好充分的准备工作。
1、技术准备熟悉施工图纸和相关技术规范，了解设备基础的尺寸、形状、标高、预留孔洞和预埋件的位置等详细信息。
编制施工方案，明确施工流程、施工方法、质量控制要点和安全措施。
2、材料准备根据施工图纸计算所需的材料数量，包括水泥、砂、石子、钢筋等，并确保材料的质量符合要求。
准备好模板、支撑材料等。
3、施工机具准备配备搅拌机、振捣器、起重机等施工机具，并确保其性能良好，能正常运行。
4、现场准备清理施工现场，平整场地，确保施工道路畅通。
定位放线，确定设备基础的位置和边界。
二、施工工艺流程设备基础施工一般遵循以下工艺流程：1、基础开挖根据设计要求和现场实际情况，采用合适的开挖方式，如机械开挖或人工开挖。
控制开挖深度和坡度，避免超挖和边坡坍塌。
开挖完成后，进行验槽，确保基底土质符合设计要求。
2、垫层施工在基底铺设一层混凝土垫层，厚度一般为 100mm 左右。
垫层混凝土应振捣密实，表面平整。
3、钢筋绑扎按照设计图纸要求，进行钢筋的下料、加工和绑扎。
钢筋的规格、型号、数量和间距应符合设计要求，钢筋的接头位置和连接方式应符合规范规定。
4、模板安装选用合适的模板材料，如钢模板、木模板等。
模板安装应牢固、平整，接缝严密，防止漏浆。
模板的尺寸和位置应符合设计要求，预留孔洞和预埋件的位置应准确无误。
5、混凝土浇筑混凝土搅拌应严格按照配合比进行，控制好水灰比和坍落度。
混凝土浇筑应分层进行，每层厚度不宜超过300mm，振捣应密实，防止出现蜂窝、麻面等质量问题。
浇筑过程中，应注意观察模板、钢筋和预埋件的情况，如有变形或移位，应及时采取措施进行处理。
6、混凝土养护混凝土浇筑完成后，应及时进行养护，保持混凝土表面湿润。

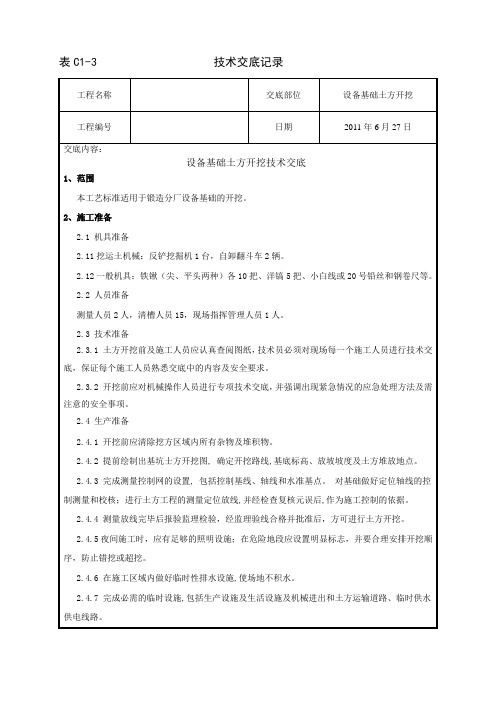

设备基础开挖技术交底
工程名称
交底部位
设备基础土方开挖
工程编号
日期
2011年6月27日
交底内容：
设备基础土方开挖技术交底
1、范围
本工艺标准适用于锻造分厂设备基础的开挖。
2、施工准备
2.1 机具准备
2.11挖运土机械：反铲挖掘机1台，自卸翻斗车2辆。
2.12一般机具：铁锹（尖、平头两种）各10把、洋镐5把、小白线或20号铅丝和钢卷尺等。
2.4.4 测量放线完毕后报验监理检验，经监理验线合格并批准后，方可进行土方开挖。
2.4.5夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
2.4.6 在施工区域内做好临时性排水设施,使场地不积水。
2.4.7 完成必需的临时设施,包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电线路。
2.4 生产准备
2.4.1 开挖前应清除挖方区域内所有杂物及堆积物。
2.4.2 提前绘制出基坑士方开挖图,确定开挖路线,基底标高、放坡坡度及土方堆放地点。
2.4.3 完成测量控制网的设置,包括控制基线、轴线和水准基点。对基础做好定位轴线的控制测量和校核；进行土方工程的测量定位放线,并经检查复核元误后,作为施工控制的依据。
技术负责人：交底人：接交人：
4、质量标准
4.1保证项目：
4.1.1基坑和场地的基土土质必须符合设计要求，并严禁扰动。
4.2允许偏差项目，见下表
土方工程的挖方和场地平整允许偏差值
序号
Hale Waihona Puke 项目允许偏差(mm)检验方法
2
3
表面标高
长度、宽度
边坡偏陡
+0 -50
-0
交底部位
设备基础土方开挖
工程编号
日期
2011年6月27日
交底内容：
设备基础土方开挖技术交底
1、范围
本工艺标准适用于锻造分厂设备基础的开挖。
2、施工准备
2.1 机具准备
2.11挖运土机械：反铲挖掘机1台，自卸翻斗车2辆。
2.12一般机具：铁锹（尖、平头两种）各10把、洋镐5把、小白线或20号铅丝和钢卷尺等。
2.4.4 测量放线完毕后报验监理检验，经监理验线合格并批准后，方可进行土方开挖。
2.4.5夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
2.4.6 在施工区域内做好临时性排水设施,使场地不积水。
2.4.7 完成必需的临时设施,包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电线路。
2.4 生产准备
2.4.1 开挖前应清除挖方区域内所有杂物及堆积物。
2.4.2 提前绘制出基坑士方开挖图,确定开挖路线,基底标高、放坡坡度及土方堆放地点。
2.4.3 完成测量控制网的设置,包括控制基线、轴线和水准基点。对基础做好定位轴线的控制测量和校核；进行土方工程的测量定位放线,并经检查复核元误后,作为施工控制的依据。
技术负责人：交底人：接交人：
4、质量标准
4.1保证项目：
4.1.1基坑和场地的基土土质必须符合设计要求，并严禁扰动。
4.2允许偏差项目，见下表
土方工程的挖方和场地平整允许偏差值
序号
Hale Waihona Puke 项目允许偏差(mm)检验方法
2
3
表面标高
长度、宽度
边坡偏陡
+0 -50
-0
设备基础施工技术交底
设备基础施工技术交底技术交底是建设项目中非常重要的一环，它是指施工单位针对工程中具体的施工内容和技术要求，以明确的方式向相关从业人员传达和交流必要的施工技术信息。
设备基础施工技术交底是指在设备基础建设过程中，对施工人员进行技术要求和操作规范的详细说明和培训。
在进行设备基础施工技术交底之前，首先需要对施工人员进行岗位责任的明确，确定每个施工人员在整个施工过程中的具体职责和任务。
这有助于确保施工人员对自己的工作职责有清晰的认知，并能够在施工现场中按照相应的要求进行操作。
在设备基础施工技术交底过程中，首先需要对相关的施工方案和施工图纸进行全面的解读和说明。
施工方案是指设备基础施工过程中所需采取的具体方法和技术措施，而施工图纸则是对施工方案的具体表达。
通过对施工方案和施工图纸的详细讲解，能够使施工人员更加清楚地了解自己所要进行的具体工作内容。
在设备基础施工技术交底中，还需要对相关的施工工艺和施工工序进行详细的讲解。
施工工艺是指施工过程中所采用的具体工程方法和流程，而施工工序则是对施工工艺的进一步细化和具体化。
通过对施工工艺和施工工序的详细说明，能够使施工人员对自己所参与的具体施工步骤有更加清晰的认知，并能够按照工序要求进行操作。
除了对施工方案、施工图纸、施工工艺和施工工序的讲解，设备基础施工技术交底还需对相关的施工材料和施工设备进行介绍和说明。
施工材料是指施工过程中所需使用的各类材料，而施工设备则是进行施工所需的各种机械和设备。
通过对施工材料和施工设备的介绍和说明，能够使施工人员对所使用的材料和设备有更加全面的了解，确保施工过程中的安全和效率。
设备基础施工技术交底还需要对施工现场安全、文明施工和质量控制等方面进行详细说明和培训。
施工现场安全是指在施工过程中保障施工人员的人身安全和设备安全，而文明施工是指在施工过程中保持良好的工作环境和施工秩序。
质量控制是指在施工过程中对各个施工环节进行监控和检验，以确保施工质量符合相应的要求。
基础工程施工技术交底
基础工程施工技术交底一、工程概况本项目为XXX工程，位于XXX地区，主要包括建筑物的基础施工。
基础工程是建筑物的重要组成部分，其质量直接关系到建筑物的稳定性和使用寿命。
为确保工程质量、安全、进度和投资控制，特制定本工程施工技术交底。
二、施工准备1. 技术准备：施工前，施工方应认真阅读图纸、设计文件和施工方案，了解工程特点、施工要求和技术规范，编制施工组织设计和技术交底资料。
2. 施工现场准备：施工前，应完成施工现场的平整、排水、供电、供水等基础设施的建设，确保施工顺利进行。
3. 材料准备：根据施工方案，提前准备所需原材料，并对材料进行验收、检验，确保质量符合要求。
4. 设备准备：配备足够的施工设备，如挖掘机、推土机、装载机、混凝土泵车等，并对设备进行维修、保养，保证施工过程中设备正常运行。
5. 人员准备：组织具有相应资质的施工队伍，对施工人员进行技术培训和安全教育，提高施工技能和安全意识。
三、施工工艺及质量要求1. 土方开挖：按照设计图纸和施工方案，采用挖掘机、推土机等设备进行土方开挖，确保开挖尺寸、深度和坡度符合设计要求。
在开挖过程中，注意观察土质变化，如有异常，及时报告给项目技术负责人。
2. 基础垫层施工：在土方开挖完成后，进行基础垫层的施工。
垫层施工应严格按照设计图纸和施工方案进行，确保垫层厚度、平整度和强度符合要求。
3. 防水施工：基础工程防水是保证建筑物不受水侵害的重要措施。
防水施工应按照设计图纸和施工方案进行，确保防水层质量。
4. 钢筋施工：钢筋是基础工程的重要组成部分。
钢筋施工应按照设计图纸和施工方案进行，确保钢筋规格、数量、焊接质量和锚固长度符合要求。
5. 模板施工：模板是用来成型混凝土构件的临时工具。
模板施工应按照设计图纸和施工方案进行，确保模板结构稳定、接缝严密、尺寸准确。
6. 混凝土施工：混凝土是基础工程的主要材料。
混凝土施工应按照设计图纸和施工方案进行，确保混凝土强度、浇筑质量和养护条件符合要求。
设备基础技术交底
设备基础技术交底(总7页) -本页仅作为预览文档封面，使用时请删除本页-灵璧杨疃镇10MWp农光互补光伏发电项目设备基础技术交底编制：审核：批准：江苏启安建设集团有限公司灵璧杨疃项目部2016年03月一、作业必备条件1、技术准备施工人员应认真熟悉图纸及施工方案，掌握工程特点及其难点，明确施工工艺及技术质量要求，并严格按照施工方案对作业班组进行详尽的技术交底及安全、文明施工交底。
2、现场准备、劳动力组织已齐全，并已进场。
作业所有器具、仪器已准备齐全，并可投入使用。
施工用料供应计划已落实，周转材料能满足工程需要。
现场水、电、路已通。
质量、安全保证体系已建成并完善。
对工人进行了安全、技术交底。
二、作业顺序、方法及要求、作业顺序：基础定位放线→土方开挖→基础垫层浇筑↔一次找平→绑扎基础钢筋→支模板→底板混凝土浇筑→拆模→基础墙体弹线→基础墙体砌筑→二次找平→圈梁、构造柱钢筋绑扎→圈梁、构造柱混凝土浇筑→槽钢安装→养护→设备基础交安、作业内容、方法及要求、测量定位现场测量定位采用GPS测量仪按业主提供的引测点定位，测放出设备的控制桩并引测高程控制点，并做好保护措施，再用经纬仪测放出开挖线，开挖完成后利用已有的控制桩测放出基础线。
、土方工程开挖范围：基础采用大开挖的方法。
基坑开挖时，工作面按照每边300mm进行留设。
由于场地开挖深度不高，基坑侧壁以不放坡开挖为主，注意不得破坏原土持力层。
、钢筋工程、所有钢筋进场必须有质量合格证，并按规定分批抽取试样作机械性能实验，合格后方可使用，绑扎铁线用20－22 #铁丝或绑扎钢筋专用火烧丝，一铁丝不能锈蚀和过硬。
、钢筋施工工艺流程钢筋制作→核对钢筋半成品→钢筋绑扎→绑扎垫块、钢筋的制作、钢筋的锈蚀钢筋均应清除油污和捶打能剥落的浮皮、铁锈，该工程部采用用新钢筋一般不会生锈，对个别放置时间长了产生锈的钢筋，采用钢丝刷或砂轮等方法进行。
如生锈的钢筋表面有严重的麻坑、斑点等，已伤蚀截面的，应降低使用或剔除不用。
基础施工的安全技术交底模板
一、工程名称：[请填写工程名称]二、工作内容：[请填写具体的基础工程施工内容，如地基处理、基础浇筑、地下管线保护等]三、交底时间：[请填写具体日期和时间]四、交底地点：[请填写具体地点]五、交底人：[请填写交底人姓名及职务]六、记录人：[请填写记录人姓名及职务]七、交底内容：（一）施工前的准备工作1. 施工图纸及资料审核：- 施工图纸的完整性和准确性。
- 施工方案的合理性。
- 地质勘察报告的详细性和准确性。
2. 施工人员资质审查：- 所有施工人员必须具备相应的资质证书。
- 对新进场人员进行安全教育和技能培训。
3. 施工机械及设备检查：- 确保所有机械设备符合安全标准。
- 定期检查维护，确保设备正常运行。
（二）施工过程中的安全措施1. 人员安全：- 严格遵守操作规程，佩戴必要的安全防护用品。
- 定期进行安全检查，确保人员安全。
- 设立安全警示标志，提醒施工人员注意安全。
2. 机械操作安全：- 操作人员必须经过专业技术培训，取得操作资格证书。
- 操作前必须进行设备检查，确认设备无故障。
- 操作过程中应保持注意力集中，不得酒后或疲劳操作。
3. 地基与基础施工安全：- 按照设计要求进行地基处理，确保地基稳定性。
- 基础浇筑前，对模板、钢筋等材料进行检查，确保符合要求。
- 浇筑过程中，注意控制混凝土浇筑速度，防止发生涨模、蜂窝等质量问题。
4. 地下管线保护：- 施工前，详细调查地下管线情况，制定保护措施。
- 施工过程中，严格按照规定进行操作，避免损坏地下管线。
- 如发现地下管线异常，立即停止施工，并采取相应措施进行处理。
（三）应急预案1. 安全事故处理：- 确立安全事故报告流程，确保事故信息及时上报。
- 制定安全事故应急预案，明确事故处理程序和责任人。
2. 突发事件应对：- 遇到自然灾害、恶劣天气等突发事件，立即启动应急预案，确保人员安全。
八、注意事项1. 遵守国家相关法律法规，严格执行安全技术规范。
2. 加强施工现场管理，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.4在已浇筑的混凝土强度达到1.2MPa以上时，方可在其上来往行走和进行上部施工。
5.5在混凝土运输时，应保护好设备管线、门口预留孔洞，不得碰撞损坏。
5.6较大的设备基础超过相邻建筑物基础深度时，应有妥善的保护措施或方案。
5.7基础内应根据设计要求预留孔洞，安装螺栓、预埋件均不得遗漏。以避免后剔凿基础混凝土。
中心线位移
±5
拉线和尺量检查
带螺纹孔锚板平整度
2
带槽锚板平整度
5
不准，防止碰撞各种管线、模板、预埋件等及现场设施等。
5.9冬期施工时，混凝土表面应覆盖保温材料，防止混凝土受冻。
6应注意的质量问题
6.1混凝土不密实：由于下料过厚，振捣不实或漏振、吊帮模板根部砂浆涌出等原因，造成蜂窝、麻面或孔洞；拆模过早，混凝土浆粘在模板上，也会造成麻面。
凹穴尺寸
+20 -0
尺量检查
4
每米
5
用水准仪或水平尺
全条
10
和楔形塞尺检查
5
每米
5
用经纬仪或吊线坠
全高
10
和尺量检查
6
标高
(顶部)+20 -0
在根部或顶端用水准仪
中心距
±2
或拉线尺量检查
中心线位移
±10
尺量纵横两个方向检查
7
预埋地脚螺栓孔
深度尺寸
+20，-0
尺量检查
孔铝垂线
10
吊线或尺量检查
8
标高
+20 -0
2.2.2安装的模板已经过检查，符合设计要求，并办完预检手续。
2.2.3在槽帮上、墙面或模板上做好混凝土上平的标记。较大型基础或阶梯型基础，应设水平桩或弹上线。
2.2.4埋在基础中的钢筋、螺栓、预埋件、设备管线均已安装完毕，并经过有关部门检查验收，并办完隐检手续。
2.2.5由试验室确定混凝土配合比，经核查后，调整第一盘混凝土的各种材料的用量，进行技术交底及试拌。同时准备好混凝土试模。
3.4.4混凝土不能连续进行浇筑时，如果超过2h以上，应按设计要求和施工规范的规定留置施工缝。
3.4.5浇筑混凝土时，应经常注意观察模板、支架、螺栓、管道和预留孔洞、预埋件有无走动情况，当发现有变形或位移时，应立即停止浇筑，并及时修整和加固模板，完全处理好后，再继续浇筑混凝土。
3.4.6混凝土振捣密实后，表面应用木杠刮平，木抹子搓平。
3.4.7混凝土的养护：混凝土浇筑搓平后，应在12h左右加以覆盖和洒水，浇水的次数应能保持混凝土有足够的润湿状态。养护期一般不少于7昼夜。
3.4.8雨、冬期施工时，露天浇筑混凝土应编制季节性施工方案，采取有效地措施，确保混凝土的质量，否则不得任意施工。
4质量标准
4.1保证项目：
4.1.1混凝土所用的水泥、骨料、水、外加剂等必须符合施工规范和有关标准的规定。
3.4混凝土的浇筑：
3.4.1混凝土的下料口距离所浇筑的混凝土的表面高度不得超过2m，如自由倾落超过2m时，应采用串桶或溜槽。
3.4.2混凝土的浇筑应分层连续进行，一般分层厚度为振捣器作用部分长度的1.25倍，最大厚度不超过50cm。
3.4.3用插入式振捣器应快插慢拔，插点应均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实。移动间距不大于振捣棒作用半径的1.5倍。振捣上一层时，应插入下层5cm，以消除两层间的接缝。平板振捣器的移动间距，应能保证振捣器的平板覆盖已振捣的边缘。
4.1.2混凝土的配合比、原材料计量、搅拌、养护和施工缝处理，必须符合施工规范的规定。
4.1.3评定混凝土强度的试块，必须按《混凝土强度检验评定标准》（GBJ107—87）的规定取样、制作、养护和试验，其强度必须符合施工规范的规定。
4.2基本项目：
4.2.1混凝土应振捣密实。蜂窝面积一处不大于400cm2，，累计不大于800cm2，无孔洞。
3操作工艺
工艺流程：
槽底或模板内清理
→
混凝土拌制
→
混凝土浇筑
→
混凝土
振捣
→混凝土找平
→混凝土养护
3.2清理：在地基或基土上清除淤泥和杂物，并应有防水和排水措施。对于干燥土应用水润湿，表面不得存有积水。清除模板内的垃圾、泥土等杂物，并浇水润湿木模板，堵塞板缝和孔洞。
3.3混凝土拌制：后台要认真按混凝土的配合比投料；每盘投料顺序为石子→水泥→砂子（掺合料）→水（外加剂）→。严格控制用水量，搅拌均匀，搅拌时间一般不少于90s。
5.8夜间施工时，应合理安排施工顺序，要配备足够的照明，防止混凝土配合比过磅
混凝土设备基础允许偏差表2-13
项次
项目
允许偏差(mm)
检验方法
1
坐标位移(纵横轴线)
±20
用经纬仪或拉线尺量检查
2
不同平面的标高
+0 -20
用水准仪或拉线尺量检查
3
平面外形尺寸
±20
尺量检查
凸台上平面外形尺寸
+0 -20
尺量检查
2.1.4水：应用自来水或不含有害物质的洁净水。
2.1.5外加剂、掺合料：其品种及掺量。应根据需要，通过试验确定
2.1.6主要机具：应备有搅拌机、磅秤、手推车或翻斗车、铁锹（尖、平头）、振捣器（棒式或平板式）、刮杠、木抹子、串桶或溜槽、胶皮管等。
2.2作业条件：
2.2.1基础轴线尺寸，基底标高和地质情况均经过检查，并应办完隐检手续。
4.2.2无缝隙无夹渣层。
4.2.3基础表面有坡度时，坡度应正确，无倒坡现象。
4.3允许偏差项目，见表2-13。
5成品保护
5.1要保证钢筋、预埋件、预埋螺栓、孔洞和线管的位置正确，不得撞碰。
5.2不得用重物冲击模板，不准在吊帮的模板上支搭脚手板，保证模板的牢固和严密。
5.3侧面模板应在混凝土强度能保证其棱角不因拆模，而受损坏时，方可拆模。
设备基础施工技术交底
G36宁洛高速公路豫皖省界收费站改建工程JD-1标段
基
础
施
工
技
术
交
底
浙江高站改建工程机电项目JD-1标段项目经理部
编制时间：2016年10月
技
（编号：）A-JL-1.2
监理单位：陕西公路交通科技开发咨询公司合同号：JD-1
施工单位：浙江信息工程技术有限公司
6.2混凝土表面不平、标高不准、尺寸增大：由于水平标志线或小木橛不准，操作时未认真找平，混凝土多铺过厚、少铺过薄等原因造成。
工程名称
G36宁洛高速公路豫皖省界收费站改建工程机电项目
日期
交底内容：
设备基础
1范围
本工艺标准适用于工业与民用建筑中的一般中、小型混凝土设备基础。
2施工准备
2.1材料及主要机具：
2.1.1水泥：宜325～425号矿渣硅酸盐水泥或普通硅酸盐水泥。
2.1.2砂：中、粗砂，含泥量不大于5%。
2.1.3石子：卵石或碎石，粒径0.5～3.2cm，含泥量不大于2%。
5.5在混凝土运输时，应保护好设备管线、门口预留孔洞，不得碰撞损坏。
5.6较大的设备基础超过相邻建筑物基础深度时，应有妥善的保护措施或方案。
5.7基础内应根据设计要求预留孔洞，安装螺栓、预埋件均不得遗漏。以避免后剔凿基础混凝土。
中心线位移
±5
拉线和尺量检查
带螺纹孔锚板平整度
2
带槽锚板平整度
5
不准，防止碰撞各种管线、模板、预埋件等及现场设施等。
5.9冬期施工时，混凝土表面应覆盖保温材料，防止混凝土受冻。
6应注意的质量问题
6.1混凝土不密实：由于下料过厚，振捣不实或漏振、吊帮模板根部砂浆涌出等原因，造成蜂窝、麻面或孔洞；拆模过早，混凝土浆粘在模板上，也会造成麻面。
凹穴尺寸
+20 -0
尺量检查
4
每米
5
用水准仪或水平尺
全条
10
和楔形塞尺检查
5
每米
5
用经纬仪或吊线坠
全高
10
和尺量检查
6
标高
(顶部)+20 -0
在根部或顶端用水准仪
中心距
±2
或拉线尺量检查
中心线位移
±10
尺量纵横两个方向检查
7
预埋地脚螺栓孔
深度尺寸
+20，-0
尺量检查
孔铝垂线
10
吊线或尺量检查
8
标高
+20 -0
2.2.2安装的模板已经过检查，符合设计要求，并办完预检手续。
2.2.3在槽帮上、墙面或模板上做好混凝土上平的标记。较大型基础或阶梯型基础，应设水平桩或弹上线。
2.2.4埋在基础中的钢筋、螺栓、预埋件、设备管线均已安装完毕，并经过有关部门检查验收，并办完隐检手续。
2.2.5由试验室确定混凝土配合比，经核查后，调整第一盘混凝土的各种材料的用量，进行技术交底及试拌。同时准备好混凝土试模。
3.4.4混凝土不能连续进行浇筑时，如果超过2h以上，应按设计要求和施工规范的规定留置施工缝。
3.4.5浇筑混凝土时，应经常注意观察模板、支架、螺栓、管道和预留孔洞、预埋件有无走动情况，当发现有变形或位移时，应立即停止浇筑，并及时修整和加固模板，完全处理好后，再继续浇筑混凝土。
3.4.6混凝土振捣密实后，表面应用木杠刮平，木抹子搓平。
3.4.7混凝土的养护：混凝土浇筑搓平后，应在12h左右加以覆盖和洒水，浇水的次数应能保持混凝土有足够的润湿状态。养护期一般不少于7昼夜。
3.4.8雨、冬期施工时，露天浇筑混凝土应编制季节性施工方案，采取有效地措施，确保混凝土的质量，否则不得任意施工。
4质量标准
4.1保证项目：
4.1.1混凝土所用的水泥、骨料、水、外加剂等必须符合施工规范和有关标准的规定。
3.4混凝土的浇筑：
3.4.1混凝土的下料口距离所浇筑的混凝土的表面高度不得超过2m，如自由倾落超过2m时，应采用串桶或溜槽。
3.4.2混凝土的浇筑应分层连续进行，一般分层厚度为振捣器作用部分长度的1.25倍，最大厚度不超过50cm。
3.4.3用插入式振捣器应快插慢拔，插点应均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实。移动间距不大于振捣棒作用半径的1.5倍。振捣上一层时，应插入下层5cm，以消除两层间的接缝。平板振捣器的移动间距，应能保证振捣器的平板覆盖已振捣的边缘。
4.1.2混凝土的配合比、原材料计量、搅拌、养护和施工缝处理，必须符合施工规范的规定。
4.1.3评定混凝土强度的试块，必须按《混凝土强度检验评定标准》（GBJ107—87）的规定取样、制作、养护和试验，其强度必须符合施工规范的规定。
4.2基本项目：
4.2.1混凝土应振捣密实。蜂窝面积一处不大于400cm2，，累计不大于800cm2，无孔洞。
3操作工艺
工艺流程：
槽底或模板内清理
→
混凝土拌制
→
混凝土浇筑
→
混凝土
振捣
→混凝土找平
→混凝土养护
3.2清理：在地基或基土上清除淤泥和杂物，并应有防水和排水措施。对于干燥土应用水润湿，表面不得存有积水。清除模板内的垃圾、泥土等杂物，并浇水润湿木模板，堵塞板缝和孔洞。
3.3混凝土拌制：后台要认真按混凝土的配合比投料；每盘投料顺序为石子→水泥→砂子（掺合料）→水（外加剂）→。严格控制用水量，搅拌均匀，搅拌时间一般不少于90s。
5.8夜间施工时，应合理安排施工顺序，要配备足够的照明，防止混凝土配合比过磅
混凝土设备基础允许偏差表2-13
项次
项目
允许偏差(mm)
检验方法
1
坐标位移(纵横轴线)
±20
用经纬仪或拉线尺量检查
2
不同平面的标高
+0 -20
用水准仪或拉线尺量检查
3
平面外形尺寸
±20
尺量检查
凸台上平面外形尺寸
+0 -20
尺量检查
2.1.4水：应用自来水或不含有害物质的洁净水。
2.1.5外加剂、掺合料：其品种及掺量。应根据需要，通过试验确定
2.1.6主要机具：应备有搅拌机、磅秤、手推车或翻斗车、铁锹（尖、平头）、振捣器（棒式或平板式）、刮杠、木抹子、串桶或溜槽、胶皮管等。
2.2作业条件：
2.2.1基础轴线尺寸，基底标高和地质情况均经过检查，并应办完隐检手续。
4.2.2无缝隙无夹渣层。
4.2.3基础表面有坡度时，坡度应正确，无倒坡现象。
4.3允许偏差项目，见表2-13。
5成品保护
5.1要保证钢筋、预埋件、预埋螺栓、孔洞和线管的位置正确，不得撞碰。
5.2不得用重物冲击模板，不准在吊帮的模板上支搭脚手板，保证模板的牢固和严密。
5.3侧面模板应在混凝土强度能保证其棱角不因拆模，而受损坏时，方可拆模。
设备基础施工技术交底
G36宁洛高速公路豫皖省界收费站改建工程JD-1标段
基
础
施
工
技
术
交
底
浙江高站改建工程机电项目JD-1标段项目经理部
编制时间：2016年10月
技
（编号：）A-JL-1.2
监理单位：陕西公路交通科技开发咨询公司合同号：JD-1
施工单位：浙江信息工程技术有限公司
6.2混凝土表面不平、标高不准、尺寸增大：由于水平标志线或小木橛不准，操作时未认真找平，混凝土多铺过厚、少铺过薄等原因造成。
工程名称
G36宁洛高速公路豫皖省界收费站改建工程机电项目
日期
交底内容：
设备基础
1范围
本工艺标准适用于工业与民用建筑中的一般中、小型混凝土设备基础。
2施工准备
2.1材料及主要机具：
2.1.1水泥：宜325～425号矿渣硅酸盐水泥或普通硅酸盐水泥。
2.1.2砂：中、粗砂，含泥量不大于5%。
2.1.3石子：卵石或碎石，粒径0.5～3.2cm，含泥量不大于2%。
