太阳能供热工程施工方案1. 项目背景太阳能供热工程是利用太阳能热能进行供热的一种环保而可持续的能源解决方案。
本文档旨在提供一份太阳能供热工程的施工方案，确保工程的顺利实施和质量保障。
2. 工程概述本工程的总体目标是为指定区域的居民提供热水供应，利用太阳能集热器将太阳能转化为可用的热能，并通过管路输送至用户所在的建筑物。
项目涉及的主要工作包括太阳能设备安装、管路敷设和系统调试。
3. 施工方案3.1 材料准备在施工前，需要准备以下材料和设备：•太阳能集热器：根据项目需求确定集热器的数量和型号；•管路及附件：包括管道、接头、阀门等；•水泵：用于循环热水；•控制系统：用于监控和控制太阳能供热系统的运行；•辅助设备：如支架、固定件等。
3.2 施工流程施工流程主要包括以下几个步骤：3.2.1 集热器安装1.确定集热器安装位置，并进行必要的测量和标注；2.安装集热器支架，并确保支架稳固可靠；3.将集热器安装至支架上，并进行校正和固定。
3.2.2 管路敷设1.根据工程设计图纸，在建筑物内外敷设供热管道；2.管道敷设应注意保持一定的坡度，便于热水流动和排气；3.管道连接应采用专用接头，并注意密封，以防漏水。
3.2.3 设备安装1.安装水泵和相关管路；2.安装控制系统，并与太阳能集热器、水泵等设备进行连接。
3.2.4 系统调试1.对整个供热系统进行漏水测试，确保系统密封性；2.启动水泵，并通过控制系统进行运行测试；3.检查系统运行情况，包括水温、水压等指标是否符合要求；4.调整控制系统参数，使系统能够自动化运行。
4. 安全管理在施工过程中，我们要注意以下安全事项：•建立安全生产责任制，明确施工人员的安全责任和权益；•提供必要的安全防护装备，如头盔、工作服、手套等；•定期进行安全教育和培训，提高施工人员的安全意识；•配置专人负责安全管理，及时发现和处理安全隐患。
5. 质量保障为确保工程的质量，我们将采取以下措施：•严格按照设计要求进行施工，并确保施工质量符合相关标准；•对关键节点进行质量检查和验收，确保施工过程中不出现质量问题；•建立完善的质量检测体系，对施工材料和设备进行抽检和检验；•保留施工记录和相关资料，便于追溯和质量管理。

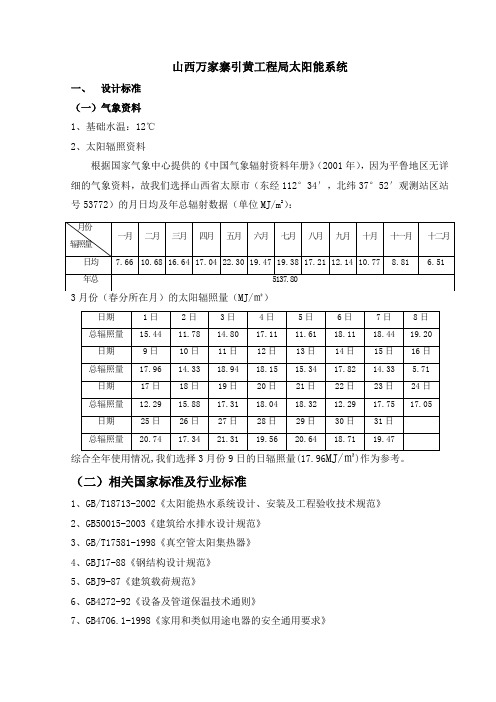

山西万家寨引黄工程局太阳能系统一、设计标准（一）气象资料1、基础水温：12℃2、太阳辐照资料根据国家气象中心提供的《中国气象辐射资料年册》（2001年），因为平鲁地区无详细的气象资料，故我们选择山西省太原市（东经112°34′，北纬37°52′观测站区站号53772）的月日均及年总辐射数据（单位MJ/m2）：综合全年使用情况,我们选择3月份9日的日辐照量(17.96)作为参考。
（二）相关国家标准及行业标准1、GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》2、GB50015-2003《建筑给水排水设计规范》3、GB/T17581-1998《真空管太阳集热器》4、GBJ17-88《钢结构设计规范》5、GBJ9-87《建筑载荷规范》6、GB4272-92《设备及管道保温技术通则》7、GB4706.1-1998《家用和类似用途电器的安全通用要求》8、JB4088-1999《日用管状电热组件》9、《室内用热水、热力供应设计规范》10、GB/T17219-1998《生活饮用水输配水设备及防护材料的安全性评价标准》11、GB50303-2002《建筑电气工程施工质量验收规范》12、GB50258-1996《电气装置安装工程1KV及以下配线工程施工及验收规范》13、GB50207-1994《屋面工程技术规范》14、GBJ242-82《采暖与卫生工程施工及验收规范》15、JBJ242-92《民用建筑电气设计规范》16、GBJ93-86《工业自动化仪表工程施工及验收规范》17、GB/T10800-89《隔热用聚氨酯泡沫塑料》18、GB/T12464.1-1998《焊接质量要求、金属材料熔化焊》19、NY/514-2002《家用太阳热水器储水箱》20、GB/T18708-2002《家用太阳热水系统热性能试验方式》21、NY/T343-1998《家用太阳热水器技术条件》22、NY/T6510-2002《家用太阳热水系统安装、运行维护技术规范》23、NY/T513-2002《家用太阳热水器电辅助热源》24、GB/T10800-89《隔热用聚氨酯泡沫塑料》25、GB/T50364-2005《民用建筑太阳能热水系统应用技术规范》26、GB/T123936-1991《太阳能热水用术语》27、01SS105《常用小型仪表及特种阀门选用安装》二、设计要求1、场地情况：平鲁分局建筑较多且分散，由公寓楼、电信站办公楼、监理楼、咨询楼、专家楼、家属楼、试验中心和食堂组成。
第1篇随着我国能源结构的调整和环保意识的提升，太阳能作为一种清洁、可再生的能源，越来越受到人们的关注。
为了响应国家节能减排的政策，太原市积极推进太阳能供暖工程的建设。
近日，太原市某太阳能供暖工程正式进入施工阶段，为市民提供绿色、环保的供暖服务。
一、工程概况该太阳能供暖工程位于太原市某居民区，总占地面积约5000平方米。
工程采用太阳能集热器、太阳能热水器、热泵、储热水箱等设备，实现太阳能供暖、供热水等功能。
工程建成后，将为该居民区提供清洁、舒适的供暖服务。
二、施工过程1. 场地平整首先，对施工场地进行平整，确保场地满足太阳能集热器、热泵等设备的安装要求。
在平整过程中，对场地进行测量，确保各项数据准确无误。
2. 设备安装（1）太阳能集热器安装：按照设计要求，将太阳能集热器安装在屋顶或地面。
安装过程中，确保集热器与支架固定牢固，避免因风力等因素导致设备损坏。
（2）太阳能热水器安装：将太阳能热水器安装在太阳能集热器下方，连接管道，确保管道畅通无阻。
（3）热泵安装：在居民区地下安装热泵，连接太阳能集热器和储热水箱。
安装过程中，确保热泵与管道连接牢固，避免漏水、漏电等安全隐患。
（4）储热水箱安装：将储热水箱安装在热泵附近，连接管道，确保储热水箱与热泵、太阳能热水器等设备连接顺畅。
3. 系统调试在设备安装完成后，对太阳能供暖系统进行调试。
调试内容包括：检查管道是否畅通、设备运行是否正常、温度控制是否准确等。
确保系统运行稳定，满足供暖需求。
4. 系统验收在系统调试完成后，由相关部门对太阳能供暖工程进行验收。
验收内容包括：设备安装质量、系统运行稳定性、节能效果等。
验收合格后，正式投入使用。
三、工程效益1. 节能减排：太阳能供暖工程采用清洁能源，每年可节约大量煤炭资源，减少二氧化碳排放。
2. 降低成本：太阳能供暖工程运行成本低，用户无需承担高昂的供暖费用。
3. 提高舒适度：太阳能供暖系统温度稳定，为居民提供舒适的居住环境。
大型住宅小区太阳能热水工程项目要点一、项目简介太阳能热水工程是指通过利用太阳辐射能将太阳能转化成热能，为住宅小区提供供暖供热的水。
太阳能热水工程具有环保、清洁、节能等特点，逐渐受到人们的广泛应用和重视。
大型住宅小区太阳能热水工程的项目要点包括太阳能热水系统设计、太阳能热水设备选型、施工方案制定等。
二、太阳能热水系统设计1.确定工程所需热水的供应量和峰值用水量，根据设计参数计算太阳能热水系统的规模。
2.确定太阳能热水系统的布置方式，包括太阳能集热器的安装位置和角度、热水贮存罐的容量和位置、太阳能热水管道的走向等。
3.设计太阳能热水系统的管道布局和控制系统，确保热水的供应能够满足住宅小区的需求。
三、太阳能热水设备选型1.选择太阳能集热器的类型，包括平板式太阳能集热器、真空管式太阳能集热器等，根据工程需求和预算选择适当的类型。
2.选择热水贮存罐的类型和容量，确保太阳能热水系统能够满足住宅小区的用水需求。
3.选择适当的管道材料和防腐措施，确保太阳能热水系统的稳定运行。
四、施工方案制定1.制定太阳能热水系统的施工进度和计划，确保施工过程顺利进行。
2.组织施工人员进行太阳能热水系统的安装工作，包括太阳能集热器的安装、管道的连接和绝缘等。
3.进行太阳能热水系统的调试和试运行，确保系统的正常运行和供水质量。
五、项目管理及成本控制1.建立完善的项目管理机制，包括项目进度控制、施工质量控制和安全管理等。
2.严格控制项目成本，合理安排项目预算，降低项目成本。
3.做好项目的验收和交接工作，确保太阳能热水系统按照设计要求和标准完成。
六、运营和维护1.制定太阳能热水系统的运营管理规范和维护计划，确保系统的稳定运行。
2.定期对太阳能热水系统进行检查和维护，及时发现问题并解决。
3.做好太阳能热水系统的记录和统计工作，为系统的改进和升级提供数据支持。
以上是大型住宅小区太阳能热水工程项目的要点。
通过合理的设计、选型、施工方案制定和项目管理，加上系统的运营和维护，可以确保太阳能热水工程的顺利进行和正常运行，为住宅小区提供清洁、环保和节能的供暖供热服务。
太阳能热水器的施工方案与热水供应设计太阳能热水器作为一种环保、可再生能源设备，正逐渐受到人们的重视和关注。
它利用太阳能将光能转化为热能，通过热水器将热能转化为热水供应给用户。
本文将针对太阳能热水器的施工方案和热水供应设计进行探讨，旨在为读者提供更多关于太阳能热水器的了解和操作指南。
一、施工方案1. 安装位置选择太阳能热水器必须安装在没有遮挡物的阳光充足的地方，如屋顶、露台等。
选择合适的安装位置对太阳能的利用效果至关重要。
2. 材料准备施工前需要准备一些材料，包括太阳能热水器本体、支架、管道、保温材料等。
确保所有材料的质量合格，能够经受日常使用的考验。
3. 安装过程（1）安装支架：将支架固定在屋顶或露台上，确保支架的牢固和稳定。
（2）安装太阳能热水器本体：将太阳能热水器本体放置在支架上，并与支架固定好，确保太阳能热水器与支架之间没有松动。
（3）连接管道：根据太阳能热水器的进水口和出水口，与水管进行连接。
确保连接牢固，没有渗漏现象。
（4）保温处理：在管道周围和太阳能热水器本体外部表面进行保温处理，减少热量损失。
二、热水供应设计1. 储水箱容量选择根据户内居住人数和热水使用量，选择合适的储水箱容量。
一般来说，每个人每天需要30-50升的热水，因此可以根据实际情况来决定储水箱容量的大小。
2. 管道设计（1）进水管道：将自来水管道与太阳能热水器的进水口连接，确保进水通畅，并设置一个阀门来控制进水的流量。
（2）出水管道：将热水管道与太阳能热水器的出水口连接，确保热水供应畅通，并设置一个阀门来控制热水的流量。
3. 控制系统设计太阳能热水器的控制系统设计是为了实现热水的自动供应。
一般来说，控制系统包括温度传感器、电磁阀、水泵等，通过这些设备来控制热水的供应和停止。
4. 安全保护设计在太阳能热水器的设计中，应考虑到安全保护的问题。
例如，在温度过高时，可以设置一个温度控制装置来防止热水器过热；在压力过高时，可以设置一个压力控制装置来防止热水器爆炸等。
一、工程概况项目名称：XX小区热水工程安装施工项目地点：XX小区工程规模：XX栋楼，共计XX户热水供应方式：太阳能热水系统工程期限：XX天二、施工准备1. 材料准备（1）太阳能热水器：符合国家标准，具备足够的保温性能和承压能力。
（2）管道：采用耐腐蚀、保温性能好的PE-RT管道或不锈钢管道。
（3）阀门：选用质量可靠、密封性能好的球阀、截止阀等。
（4）水泵：选用节能、性能稳定的循环水泵。
（5）附件：保温材料、管件、支架、接线盒等。
2. 人员准备（1）项目经理：负责施工组织、协调、管理及施工质量。
（2）施工队伍：包括管道工、电工、焊工等，具备相应的施工资质。
（3）质量检查员：负责施工过程中的质量监督。
3. 施工设备准备（1）施工车辆：用于运输材料、设备。
（2）工具：切割机、电焊机、套丝机、水平尺、线坠等。
三、施工工艺1. 施工顺序（1）施工前，对现场进行清理，确保无杂物。
（2）根据设计图纸，确定太阳能热水器、管道、阀门等设备的安装位置。
（3）安装支架，确保支架牢固、水平。
（4）安装太阳能热水器，确保热水器与支架连接牢固。
（5）安装管道，连接太阳能热水器、水箱、水泵等设备。
（6）安装阀门，确保阀门启闭灵活、密封性能良好。
（7）安装水泵，确保水泵与管道连接牢固。
（8）安装保温材料，确保管道、设备保温性能良好。
（9）电气线路敷设，确保线路安全、规范。
（10）系统调试，确保热水供应稳定、安全。
2. 施工要点（1）太阳能热水器安装高度应满足热水供应需求，确保用户使用方便。
（2）管道安装应平直、牢固，避免弯曲、扭曲。
（3）阀门安装应确保启闭灵活、密封性能良好。
（4）水泵安装应确保与管道连接牢固，避免漏水。
（5）保温材料应均匀覆盖，确保保温性能。
（6）电气线路敷设应规范，确保安全。
四、质量保证措施1. 严格遵循国家相关标准和规范，确保施工质量。
2. 施工过程中，对材料、设备进行检验，确保合格。
3. 施工人员持证上岗，确保施工技能。
太阳能热水采暖工程项目实施方案一、项目背景随着环境保护意识的增强和能源消耗压力的加大，清洁可再生能源的利用逐渐受到关注。
太阳能作为一种重要的可再生能源，具有充沛的资源、无污染、使用安全等优点，越来越多的被应用于民用热水采暖领域。
本项目旨在利用太阳能热水系统为用户提供可靠、高效、清洁的采暖服务，减少对传统能源的依赖，降低运营成本，提高能源利用效率，推动可持续发展。
二、项目目标1.实现太阳能热水采暖系统的规模化设计和建设，满足用户的热水供应需求。
2.提高能源利用效率，减少对非可再生能源的依赖，降低碳排放量。
3.降低用户的采暖成本，提高用户满意度。
4.开展科学研究，推动太阳能热水采暖技术的创新与发展。
三、项目内容1.前期准备：确定项目实施范围、编制项目计划、制定项目标准、收集资料等。
2.工程设计：根据项目需求和用户的热水需求制定系统的设计方案，包括热水供应方案、组件选型、系统布局、管道设计等。
3.材料采购：根据设计方案确定所需材料的数量和规格，进行采购工作。
4.工程施工：按照设计方案进行太阳能热水系统的施工，包括太阳能集热器的安装、管道布置、水箱安装等。
5.调试与运行：完成系统施工后进行系统调试和运行，确保系统的正常运行和高效工作。
6.使用维护：提供用户使用和维护培训，建立完善的售后服务体系。
7.运营管理：建立系统运营管理体系，监测和评估系统运行状况，定期维护和保养。
四、实施步骤1.前期准备阶段1.1确定项目实施范围和目标。
1.2编制项目计划和详细实施方案。
1.3收集相关资料，包括太阳能热水采暖技术、市场需求、政策法规等。
1.4成立项目组，分配人员任务和职责。
2.工程设计阶段2.1调研用户需求，确定热水供应方案和系统规模。
2.2进行热水系统的设计，包括太阳能集热器的选型和布置、管道设计等。
2.3编制详细的设计图纸和施工方案。
3.材料采购阶段3.1根据设计方案确定所需材料的种类和数量。
3.2寻找供应商，进行材料的报价和比较。
太阳能热水工程施工方案第一章总则1.1 项目背景太阳能热水工程作为一种清洁、环保的能源利用方式，在近年来受到越来越多的关注。
本工程位于某城市的一个居民小区，旨在为小区内的居民提供热水服务，降低能源消耗，改善生活质量。
1.2 项目概况本工程包括太阳能热水系统的设计、安装和调试工作。
系统主要由太阳能集热器、热水储罐、管道系统等组成，通过太阳能的照射和收集，将热水储存供居民使用。
1.3 项目目标本工程的目标是建设一套可靠、高效的太阳能热水系统，为小区居民提供稳定的热水服务，实现能源节约和环境保护的目的。
第二章工程施工方案2.1 施工准备（1）确定施工队伍和分工：按照施工计划确定施工队伍和具体分工，确保施工进度。
（2）采购材料和设备：根据设计要求采购太阳能集热器、热水储罐、管道等材料和设备。
（3）制定施工计划：根据项目需求制定施工计划，明确施工工序和时间节点。
2.2 施工过程（1）安装太阳能集热器：根据设计要求，在屋顶或其他适当位置安装太阳能集热器，确保最大程度吸收太阳能。
（2）安装管道系统：将太阳能集热器和热水储罐通过管道连接，确保热水能够流向储罐。
（3）安装热水储罐：根据设计要求安装热水储罐，确保安全可靠。
（4）进行系统调试：完成系统安装后，进行系统调试和试运行，确保系统正常运行。
2.3 施工验收（1）进行系统检查：对系统进行详细的检查，确保系统符合设计要求。
（2）进行试运行：进行系统试运行，验证系统的正常运行。
（3）进行系统保养：对系统进行定期的保养和维护，确保系统长期稳定运行。
第三章安全管理3.1 施工现场管理（1）建立安全标准：在施工现场建立安全管理标准，明确责任和安全措施。
（2）开展安全培训：对施工人员进行安全培训，提高安全意识。
（3）定期检查：定期检查施工现场安全情况，及时纠正安全隐患。
3.2 施工过程管理（1）遵守操作规程：严格遵守操作规程，确保施工过程安全。
（2）配备必要的安全设施：在施工现场配备必要的安全设施，如安全帽、安全绳等。
太阳能管路安装施工方案1. 引言本文档提供了太阳能管路安装施工方案。
太阳能管路是太阳能系统中重要的组成部分，负责连接太阳能集热器和储热装置，以及输送热能。
本方案将介绍太阳能管路的设计、材料选型、施工流程等内容，以确保太阳能系统的安装和运营效果。
2. 设计2.1 管路规划太阳能管路设计需要考虑系统的热传递效率、管路长度和布局等因素。
根据实际情况和设计要求，确定管路的整体布局和连接方式。
确保太阳能集热器与储热装置的连接能够最大限度地减少能量损失。
2.2 管路尺寸和材料选型根据系统的热传递要求和流体输送量，确定太阳能管路的尺寸。
选用合适的材料，如不锈钢、铜等，以确保管路的耐压性和耐腐蚀性能。
2.3 管路保温层在太阳能管路上增加保温层，以减少热量损失，提高系统的热效率。
根据实际情况选择合适的保温材料和厚度，确保管路在运行中能够保持较高的温度。
3. 施工流程3.1 准备工作在施工前，需进行场地勘测和测量，确保管路的敷设符合设计要求。
准备施工所需的工具和材料，并做好安全防护措施。
3.2 管路敷设根据设计规划，将管路敷设在合适的位置。
先进行主干管路的敷设，再进行分支管道的连接。
确保管路的平整、牢固，以及连接处的严密性。
3.3 管路固定和支撑在管路敷设完成后，需要进行固定和支撑工作。
根据管路的走向和位置，选择合适的固定方式和支撑结构。
确保管路不会受到外力挤压或移位。
3.4 管路连接和密封进行太阳能管路的连接和密封工作。
根据材料选型和流体输送要求，选择合适的连接方式，如焊接、螺纹连接等。
确保连接处的密封性能良好，防止热能和流体的损失。
3.5 管路测试完成管路敷设和连接后，进行管路测试。
通过水压测试和泄漏检测，确保管路的安全性和稳定性。
检查管路是否存在漏水、渗漏等问题，并进行修复和调整。
3.6 管路保温在管路敷设和连接完成后，进行管路保温工作。
根据保温层材料的特性和要求，进行保温层的施工。
确保保温层的紧密性和保温效果。
多层住宅小区太阳能集中集热、分户储热和集中集热、分户计量热水系统设计方案一、工程概况1.1 工程概况住宅小区太阳能热水应用示范项目地理位置、建筑类型、建筑面积、使用功能、示范面积等见表1。
表1 住宅小区太阳能热水应用示范项目工程概况住宅小区占地面积约2.5万平方米，总投资6亿元，规划建筑面积57.14万平方米。
住宅建筑面积48.2万平方米，商铺建筑面积6.25万平方米，另外还包括酒店、会所、物业、幼儿园、医务室及其它公共建筑。
工程完成后可向社会提供4023套住宅。
表2 住宅小区基本情况1.2总平面图住宅小区总平面图见图1-图3。
图1 住宅小区项目总规划鸟瞰图图2 住宅小区项目总规划平面图图3住宅小区规划图二、示范目标及主要内容2.1 示范目标总目标：将住宅小区建设成为太阳能热水系统示范工程，并实现太阳能热水系统与建筑的一体化，实现可再生能源的规模化应用。
（1）示范项目通过采用外墙保温，屋面等高效的围护结构节能技术，使建筑物节能目标达到65%以上；（2）太阳能热水系统可满足全年60％的生活热水要求。
2.2 示范主要内容示范主要内容为可再生能源太阳能在建筑上的一体化应用，示范项目主要采用集中集热、分户储热式太阳能中央热水系统为居民提供生活热水。
示范内容主要围绕以下关键目标及指标展开：（1）建筑节能目标≥65%。
本项目外墙采用框架结构，多孔砖填充，屋面采用了聚苯板保温技术。
（2）太阳能热水系统提供的热水占总热水消耗的60%以上。
太阳热水系统采用电加热系统作为辅助能源，通过采用太阳能热水系统，可以大大降低常规能源使用量，最大限度地利用太阳能，阴雨天或太阳能供热水不足部分由辅助电加热系统提供。
（3）太阳能集热器与平屋面的建筑结合示范，采用集中集热、分户储热式太阳能热水系统。
（4）采用集中集热分户储热实现太阳能热水系统的规模化应用，其中太阳能集热器采用真空管式集热器，使用寿命长达30年，后期运行维护方便。
·各住户使用自家水箱里的热水和辅助能源,不存在物业分户收取水电费的问题;运行过程中,不存在收费管理问题;·集热系统的设备利用率较高,设备的初投资略低,维护费用较低。
太原滨河绿洲小区太阳能淋浴工程方案书设计单位:青岛经济技术开发区海尔热水器有限公司编号： HRT20071025设计日期： 2007-10-25目录第一章工程投资预算表 (3)第二章技术方案及说明 (4)第一节设计依据和设计标准 (4)一、建筑状况二、用水要求三、气象资料四、国家及行业相关标准第二节系统运行原理及说明 (5)第三节主要设备选型 (6)一、联集管集热器二、保温水箱三、水泵四、控制系统第四节重要计算及说明 (10)一、支撑强度二、集热器风荷载三、系统防雷第三章系统投资经济效益分析 (16)第四章工程安装施工的保证措施 (18)第五章售后服务承诺 (20)附件一工程图纸第一章 工程投资预算表1集热器HR-1500/60组203750750002保温水箱10T 台128000280003控制系统HRK-II套185008500DN32只116001600DN40只120002000PH －400E225205040 MHI-1603174757475变频器1728072807集热器支架角钢、钢丝连接套2030060008保温管道镀锌管（30mm 岩棉，镀锌外壳）米30050150009热水管道PPR 热水保温管米10030300010阀门管件1428511控制线缆316012规划调试费274713安装费1465114运输费683015税收12927合计213495134895安装材料费用 414455循环泵台主要设备费用数量报价总价（元）4电磁阀序号项目规格型号单位报价不含楼面以下部分第二章 技术方案及说明第一节 设计依据和设计标准 一、建筑状况公司宿舍楼，共7层，高30米。
斜角屋顶，约20度倾角，安装面积为：（南）87m ×6.9m （东西×南北）二、用水要求满足54户用水，每户2-3人，内设淋浴、浴缸，根据规范，人均40-60L/人， 24小时供应热水。
则设置用水量在10吨/天，供应45℃左右生活热水。
三、气象资料1、基础水温（按春秋季平均基础水温）：10℃2、根据国家气象中心提供的全国各地日均及年总辐射数据（单位MJ/m 2），太原站的太阳辐照情况如下：37°47’N,四、国家及行业相关标准1、GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》2、GB50015-2003《建筑给水排水设计规范》3、GB/T 17581-1998《真空管太阳集热器》4、GBJ17-88 《钢结构设计规范》5、GBJ9-87 《建筑载荷规范》6、NY/T343-1998《家用太阳热水器技术条件》7、GB4272-92《设备及管道保温技术通则》8、GB4706.1-1998《家用和类似用途电器的安全通用要求》 9、GB/T12936-1991《太阳能热利用术语》 10、《家用太阳热水系统热性能试验方法》第二节 系统运行原理及说明 定温上水当集热器出口水的温度T1达到设定水温45℃后，电磁阀F1打开，自来水进入集热器，将热水顶入保温水箱。
当T1达到水温40℃电磁阀停止上水。
集热器温差循环当水箱水满，集热器内出口水的温度T1比保温水箱内水的温度T2高10℃以月份 辐照量 一月 二 月三 月四 月五 月六 月七 月八 月九 月十 月十一月十二月日均 12.26 13.85 16.74 19.48 20.92 20.42 18.34 18.0 16.79 15.26 12.64 10.78年总5259.1上（含10℃）时，集热循环水泵P1自动启动；当二者之间的温差小于5℃时，P1停止运行（温差循环的温度可以设置）。
恒温控制阴雨天气等光照条件不利的情况下，到预约时间点，若保温水箱内的温度T2≤40℃（此温度可根据要求自行设置），则系统自行启动电加热，至T2≥50℃停止加热。
该设置保证全天候供应热水。
管道定温循环当室内用水管道上的探测温度T3低于30℃时，电磁阀F2打开，循环泵P2启动，将管道中的冷水打入水箱；当管道温度达到40℃时，电磁阀F2关闭。
保证用户洗浴时打开淋浴器很快就出热水。
防冻循环在集热循环的管道上设置一测温点T4，当该点温度低于5℃时，循环泵启动，防冻循环开始运行，防止冬季热水循环管道在停止运行期间被冻。
控制功能控制系统采用海尔太阳能中央热水工程专用控制柜，该控制柜具有自动上水、温差循环、自动加热等功能，并具有漏电保护、超温保护、防干烧保护等功能。
第三节主要设备选型一、联集管集热器HR系列真空联集管太阳集热器是成熟通用的标准化产品，产品性价比好，经济实用。
HR型联集管式太阳集热器：产品型号HR-1500/50（60）外形尺寸3100×2000（2400）×140 mm集热器件全玻璃真空集热管规格数量Φ47mm×1500mm×50支（Φ47mm×1500mm×60支）集热面积 6.25 m²/（7.5 m²）承压能力0.05-0.10Mpa HR型内胆材料1mm不锈钢板304外壳材料0.6mm镀铝锌板型保温材料45mm聚氨酯发泡密封材料硅橡胶密封圈支架材料热镀锌板折弯型材或型钢喷涂自重80/100kg集热功率太阳日辐照量17.0MJ/m²集热输出：2.05KW/组热水补偿北京地区参考值： L/H △T=35℃HR型联集管太阳集热器特点：▪集热器采用联箱式微承压设计，适用于自然循环、强制循环太阳集热系统。
▪集热器采用国标全玻璃真空管高效集热，全年运行，投资较经济。
▪集热器的全玻璃真空管东西横向放置，使集热器真空管内的存水充分利用，同时利于真空管内壁清洗排污。
▪集热器的全玻璃真空管全年自动跟踪阳光，集热器安装与地面夹角在20～60°范围任意设置。
▪集热器可采用排空回流防冻措施保证在寒冷地区运行。
▪集热器空晒后突上冷水可能导致全玻璃真空管炸裂，禁止集热器空晒上水，避免系统跑水瘫痪。
▪集热器模块化设计，可任意组合成各种大小集热面积的集热阵列。
根据联集管的产水效率，在保证35℃温升情况下HR-1500/60的平均日产水500L，则10T的水箱采用20片7.5m²的联集管集热器即可。
根据屋面面积和建筑一体化，选择20块集热器以紧贴屋面的形式安装，有效集热面积为120m²。
二、不锈钢保温水箱集中系统目前主要采用不锈钢保温水箱，内胆选用厚1.0mm的SUS304-2B的不锈钢制作，高频电阻缝焊，50mm聚氨酯保温，整体发泡，外壳采用厚0.5的彩涂钢板制作。
该工程为宿舍，现设置水箱在楼面阳台处，考虑屋面载荷选用圆形水箱，储存可用水量为10T。
考虑宿舍要求24小时用水，此方案采用能保证45℃的生活热水10T/天的集热器，足以满足用水需求。
水箱需要开设溢流口、排污口及两个循环水口，一个供水口。
三、循环水泵1.集热循环泵该系统较大，集热器设计流量为0.02L/S.M2，该套系统流量为9.07T/h，循环管总长取300米，循环管径取为DN50，经计算，管道系统扬程选取12米，根据以上要求，查询热水泵厂家资料，选取德国威乐水泵PH-400E系列2台，一台使用，一台备用，每台流量9t/h,扬程12.6米，接口径80mm 。
2. 供水循环泵该泵为用水补充相应动压，根据楼高20m，有一定的压力，用水点很多，设置MHI-1603加变频器，单台流量15T/h,扬程在18米左右，接管管径DN40。
当用户打开水阀，水泵根据流量自动开启并调节水泵开度，热水循环保证用户享用舒适热水浴。
四、辅助加热参照要求，本系统辅助能源为电加热，如遇阴雨天气不使用太阳能热水系统，由电加热提高水温，建议选用5个12KW的电加热器。
净用热水量（升） 温升最大所需热量（千焦） 最大加热时间 计算功率（千瓦） 选用功率（千瓦）1000040℃16748008小时58.1560第四节 重要计算及说明 一、支撑强度1、保温水箱放置于楼顶承重梁上，由当地设计院做相应的强度校核。
2、海尔集团生产的联集管集热器，满水情况下重量为40Kg/M 2左右。
二、集热器风荷载 1、集热器受力分析集热器最大受风面积为集热面外形面积： S ＝3.1×2.4×sin20°＝2.75m 2 受力分析如下图：根据《建筑结构荷载规范》GB50009－2001， 取青岛地区重现期30年的风压0.5kN/㎡即500N/㎡计算，则最不利情况是集热器无水且吹北风时（因为有水时，重力增大有利于集热器抗风），此时受风力为F 风=500N/㎡×2.75㎡=1375 N当集热器处于平衡状态时，由以上受力分析列出GF 风45°NxN45°yF 风GF 风x +G x =N xF 风y +N y =G y其中G ＝240kg ×9.8N/kg ＝2352 NF风x ＝F风cos20°＝1375 N×0.929＝1277 NF风y ＝F风sin20°＝1375 N×0.36985＝509 NGx＝Gsin20°＝2352 N×0.36985=870 NGy＝Gcos20°＝2352 N×0.929=2185 N 则N x ＝F风x+Gx＝1277N +870 N＝2147 NN y ＝Gy-F风y＝2185 N－509 N＝1676 N由上述数据知：Ny﹥0，说明在Y方向集热器受到钢结构的支撑力，只需要对其与支架进行固定来加固抗风。
第三章系统投资经济效益分析一、系统总能量系统每天将10吨10℃的水升温40℃，总共耗费的能量为：Q=Cpm△T＝4.187×10000×40＝1674.8MJ式中：Q—该热水系统运行需要的能量（KJ）C p —水的定压热容（Cp=4.187KJ/(kg•℃)）△T—水的温差（即热水温度与基础水温之差）m—水的质量（kg）。
若上述热量由燃油锅炉提供，每天耗油量为：1674800/（46040×80％）＝45.47（Kg）每天燃烧柴油费用：45.47×5.2＝236.5（元）若上述热量由燃气锅炉提供，每天耗油量为：1674800/（16742×85％）＝101.68（M3）每天燃气费用：101.68×2＝203.36（元）若上述热量由电能提供，每天耗电量为：1674800/（3600×95％）＝489.7（Kwh）每天电费：489.7×0.6＝293.8（元）二、其它能源及设备的参数1、能源当量热值类别单当量热值（KJ）折算热值K Kg标煤电能K3599.5 150.407石油制品汽油柴油煤油重油渣油燃料K431164604043111418553767041310425942446451.6191.7291.6191.5711.4141.551炼制品城市气焦炉K167421799838291.1000.723液化石油气m50226 591.886注：标准煤的当量热值为29298KJ/Kg。
