第三章化工容器（储罐）的容积标定第一节引言在石油化工装置及其原料、中间产品、产品的储运过程中，使用大量的容器（储罐，下同）。
这些容器的容积大小不等，小的几立方米，大的几万甚至几十万立方米。
这些容器所起的作用，一是存储，二是用来计量容器中的气体、液体的体积和重量。
因此，作为计量用的容器，必须按照国家或部门颁发的检定规程进行周期检定，以保障容器的计量性能和准确度。
在市场经济的条件下，对于企业所用原材料和产成品的准确计量，更具有特定的意义。
正确地对容器进行检定，才能为容器计量提供可靠的前提。
在使用容器计量时，还应按照规定的操作规程进行操作，如测量液体的温度、压力、密度、液面高度，按照规定的方法计算出液体的体积和重量来，以满足生产和贸易的需要。
所以，在化工装置中，容器的容积检定，对保证正常的生产、公平合理的贸易、提高企业信誉和经济效益有着至关重要的作用。
就容器的形状而言，可分为立式金属罐、卧罐、球罐、铁路罐车、汽车罐车等，这是一般常用的分类方法。
以下对容器就按此法分类。
第二节术语为了更好地做好容器的容积标定及计量工作，必须掌握以下有关术语。
（!）容器检定确定容器内相应于不同的液面高度或整个容器的容积的全过程。
（"）容量容器的总容积。
（#）容量表常称为罐表和罐容表。
由一稳定的参照点测量在不同的液面高度下所对应的容器的容量和容积。
（$）在容积检定的过程中常使用的术语!圈板。
油罐的钢板形成的一个圆弧形的圈。
"基准点。
在容器的检定中，所有的测量，如罐内附件的起止高度，罐底测量，编制容积表等，都以这一点为基准。
#附件。
影响罐容积的罐内任何附件，如加热器、搅拌器、提升管等。
$浮顶罐，浮顶可随液体表面浮动的一种油罐，在液面降至一定高度时，浮顶的重量由底部支架支撑着。
%浮盘。
由金属和其他材料制成，浮在液体表面上的圆盘。
（%）计量。
为了确定在一个容器内含的液体的体积或重量（质量）所作的必要的测量过程。

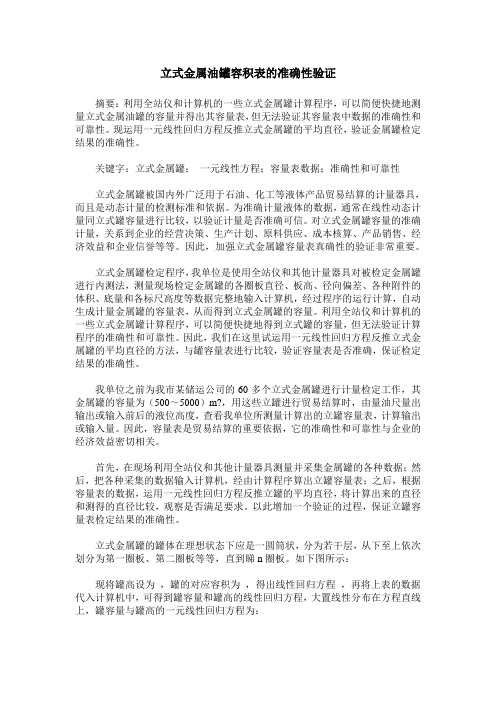

立式金属油罐容积表的准确性验证摘要：利用全站仪和计算机的一些立式金属罐计算程序，可以简便快捷地测量立式金属油罐的容量并得出其容量表，但无法验证其容量表中数据的准确性和可靠性。
现运用一元线性回归方程反推立式金属罐的平均直径，验证金属罐检定结果的准确性。
关键字：立式金属罐；一元线性方程；容量表数据；准确性和可靠性立式金属罐被国内外广泛用于石油、化工等液体产品贸易结算的计量器具，而且是动态计量的检测标准和依据。
为准确计量液体的数据，通常在线性动态计量同立式罐容量进行比较，以验证计量是否准确可信。
对立式金属罐容量的准确计量，关系到企业的经营决策、生产计划、原料供应、成本核算、产品销售、经济效益和企业信誉等等。
因此，加强立式金属罐容量表真确性的验证非常重要。
立式金属罐检定程序，我单位是使用全站仪和其他计量器具对被检定金属罐进行内测法，测量现场检定金属罐的各圈板直径、板高、径向偏差、各种附件的体积、底量和各标尺高度等数据完整地输入计算机，经过程序的运行计算，自动生成计量金属罐的容量表，从而得到立式金属罐的容量。
利用全站仪和计算机的一些立式金属罐计算程序，可以简便快捷地得到立式罐的容量，但无法验证计算程序的准确性和可靠性。
因此，我们在这里试运用一元线性回归方程反推立式金属罐的平均直径的方法，与罐容量表进行比较，验证容量表是否准确，保证检定结果的准确性。
我单位之前为我市某储运公司的60多个立式金属罐进行计量检定工作，其金属罐的容量为（500～5000）m?，用这些立罐进行贸易结算时，由量油尺量出输出或输入前后的液位高度，查看我单位所测量计算出的立罐容量表，计算输出或输入量。
因此，容量表是贸易结算的重要依据，它的准确性和可靠性与企业的经济效益密切相关。
首先，在现场利用全站仪和其他计量器具测量并采集金属罐的各种数据；然后，把各种采集的数据输入计算机，经由计算程序算出立罐容量表；之后，根据容量表的数据，运用一元线性回归方程反推立罐的平均直径，将计算出来的直径和测得的直径比较，观察是否满足要求。

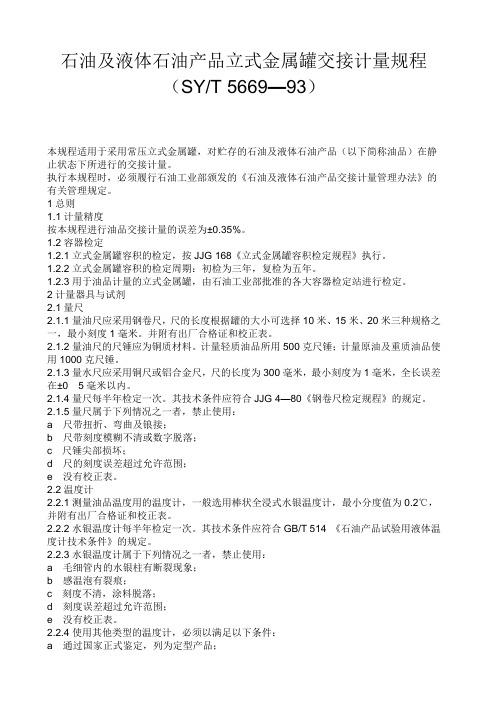

石油及液体石油产品立式金属罐交接计量规程（SY/T 5669—93）本规程适用于采用常压立式金属罐，对贮存的石油及液体石油产品（以下简称油品）在静止状态下所进行的交接计量。
执行本规程时，必须履行石油工业部颁发的《石油及液体石油产品交接计量管理办法》的有关管理规定。
1总则1.1计量精度按本规程进行油品交接计量的误差为±0.35%。
1.2容器检定1.2.1立式金属罐容积的检定，按JJG 168《立式金属罐容积检定规程》执行。
1.2.2立式金属罐容积的检定周期：初检为三年，复检为五年。
1.2.3用于油品计量的立式金属罐，由石油工业部批准的各大容器检定站进行检定。
2计量器具与试剂2.1量尺2.1.1量油尺应采用钢卷尺，尺的长度根据罐的大小可选择10米、15米、20米三种规格之一，最小刻度1毫米。
并附有出厂合格证和校正表。
2.1.2量油尺的尺锤应为铜质材料。
计量轻质油品所用500克尺锤；计量原油及重质油品使用1000克尺锤。
2.1.3量水尺应采用铜尺或铝合金尺，尺的长度为300毫米，最小刻度为1毫米，全长误差在±0 5毫米以内。
2.1.4量尺每半年检定一次。
其技术条件应符合JJG 4—80《钢卷尺检定规程》的规定。
2.1.5量尺属于下列情况之一者，禁止使用：a 尺带扭折、弯曲及锒接；b 尺带刻度模糊不清或数字脱落；c 尺锤尖部损坏；d 尺的刻度误差超过允许范围；e 没有校正表。
2.2温度计2.2.1测量油品温度用的温度计，一般选用棒状全浸式水银温度计，最小分度值为0.2℃，并附有出厂合格证和校正表。
2.2.2水银温度计每半年检定一次。
其技术条件应符合GB/T 514 《石油产品试验用液体温度计技术条件》的规定。
2.2.3水银温度计属于下列情况之一者，禁止使用：a 毛细管内的水银柱有断裂现象；b 感温泡有裂痕；c 刻度不清，涂料脱落；d 刻度误差超过允许范围；e 没有校正表。
2.2.4使用其他类型的温度计，必须以满足以下条件：a 通过国家正式鉴定，列为定型产品；b 具有相应的检定规程或技术条件，能实行周期检定；c 测量精度应能达到最小分度值为0.2℃水银温度计的同级精度；d 采用热一电转换式温度计（如半导体温度计等），必须为防爆产品，并且有防爆级别标志和防爆合格证，传感器与显示仪表之间的接线，应符合防爆、屏蔽等要求。
容器容积表的使用方法一、容量计量的有关术语（1）标准体积（V20）——在标准温度20℃下的体积，m3。
（2）非标准体积（Vt）——任意温度下的体积，m3。
（3）体积修正系数（VCF）——石油在标准温度下的体积与其在非标准温度下的体积之比。
二、立式金属油罐容积表反映容器中任意高度下的容积，即从容器底部基准点起，任意垂直高度下该容器的有效容积。
（1）主表。
从计量基准点起，通常以间隔1dm高对应的容积，累加至安全高度所对应的一列有效容积值。
（2）附表。
又称小数表，按圈板高度和附件位置划分区段，给出每区段高度1～9cm和1～9mm的一列对应的有效容积值。
二、立式金属油罐容积（3）容量静压力增大值表。
一般按介质为水的密度1g/cm3编制，储存高度从基准点起，以1dm间隔累加至安全高度所对应的一列罐容积增大值（编表从1m开始）。
当测量值不为表载值时，按就近原则取相邻近的值。
容量计算式：Vt=V 主+V 附+ΔV 水×ρ20［例8-1］2号立式金属油罐储存90号汽油，测得油高为6973mm，测得密度经计算后得出的ρ20=0.7300g/cm3,试求该罐装油容积。
解：①1247775L；②7cm时的容积为12625L,3mm时的容积为541L；③查测量油高6973mm相应的静压力增大值.因为6973mm靠近7.0m，取静压力增大值为514，则Vt=1247775+(12625+541)+514×≈1261316L［例8-2］2号立式金属油罐储存90号汽油，测得油水总高4000mm，水高28mm，测得密度经计算后得出ρ20 =0.7300g/cm3，试求该灌装油容积。
解：①查主表高度为4000mm时容积为723714L；②查主表和小数表水高28mm时容积：主表25mm底量的容积为2876L；小数表0.025～1.463m这一区段3mm的容积为545L。
③查测量油水总高4000mm相对应的静压力增大值为144，则Vt=723714+144×≈720398L浮顶立式金属油罐容积表浮顶罐的容量和质量计算应注意以下三种情况：（1）装油的油面在浮盘最底点以下，为第一区间。
