立式金属罐容量立式金属罐容量Verification Regulation of Vertical Metal Tank Capacity本规程经国家质量监督检验检疫总局2005年9月5日批准，并自2006年3月5日起实施。
归口单位：全国流量容量计量技术委员会主要起草单位：中国计量科学研究院国家大容量第一计量站国家大容量第二计量站本规程技术条文由全国流量容量计量技术委员会负责解释本规程主要起草人：刘子勇（中国计量科学研究院）佟明星（国家大容量第一计量站）王丁（国家大容量第二计量站）参加起草人：孙金革（国家大容量第一计量站）申建国（国家大容量第二计量站）曹兵（国家大容量第一计量站）暴雪松（中国计量科学研究院）目录1 范围 (1)2 引用文献………………………………………………………………………………(1 )3 术语 (1)4 概述 (3)4.1立式金属罐结构 (3)4.2立式金属罐用途 (3)4.3立式金属罐检定原理 (3)5 计量性能要求 (3)5.1检定结果扩展不确定度要求 (3)5.2罐体椭圆度要求 (3)5.3罐体倾斜度要求 (3)6 通用技术要求 (3)6.1罐体建造要求 (3)6.2参照高度要求 (4)6.3计量口下尺槽要求 (4)6.4计量板要求 (4)6.5罐底板稳定性要求 (4)6.6基圆直径测量位置要求 (4)7 计量器具控制 (4)7.1 检定条件 (4)7.2 检定项目 (6)7.3 检定方法 (6)7.4 数据处理 (14)7.5 容量表的编制 (21)7.6 检定结果处理 (21)7.7 检定周期 (21)立式金属罐容量检定规程本规程等效采用了OIML国际建议No.71《固定储存罐的通用要求》、ISO7507.1:1993《石油及液体石油产品—立式圆筒形油罐的标定(围尺法)》和ISO7507.2: 1993《石油及液体石油产品—立式圆筒形油罐的标定(光学参比线法)》。
1 范围本规程适用于容量大于20m的立式金属罐（包括浮顶罐）的首次检定、后续检定和使用中检验。

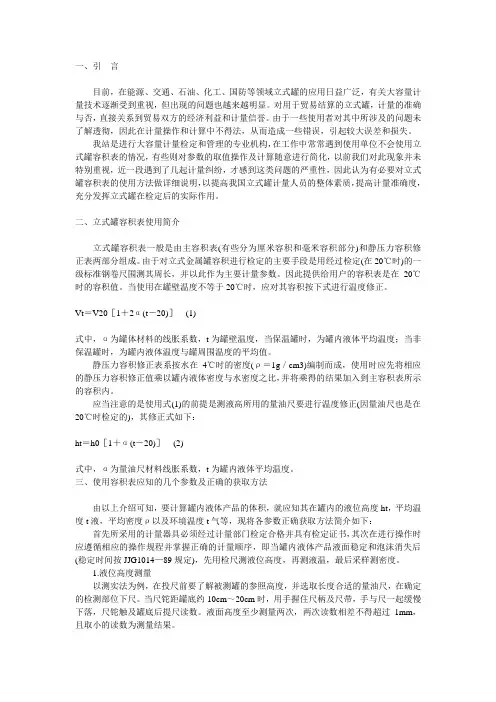

一、引言目前，在能源、交通、石油、化工、国防等领域立式罐的应用日益广泛，有关大容量计量技术逐渐受到重视，但出现的问题也越来越明显。
对用于贸易结算的立式罐，计量的准确与否，直接关系到贸易双方的经济利益和计量信誉。
由于一些使用者对其中所涉及的问题未了解透彻，因此在计量操作和计算中不得法，从而造成一些错误，引起较大误差和损失。
我站是进行大容量计量检定和管理的专业机构，在工作中常常遇到使用单位不会使用立式罐容积表的情况，有些则对参数的取值操作及计算随意进行简化，以前我们对此现象并未特别重视，近一段遇到了几起计量纠纷，才感到这类问题的严重性，因此认为有必要对立式罐容积表的使用方法做详细说明，以提高我国立式罐计量人员的整体素质，提高计量准确度，充分发挥立式罐在检定后的实际作用。
二、立式罐容积表使用简介立式罐容积表一般是由主容积表(有些分为厘米容积和毫米容积部分)和静压力容积修正表两部分组成。
由于对立式金属罐容积进行检定的主要手段是用经过检定(在20℃时)的一级标准钢卷尺围测其周长，并以此作为主要计量参数。
因此提供给用户的容积表是在20℃时的容积值。
当使用在罐壁温度不等于20℃时，应对其容积按下式进行温度修正。
Vt＝V20［1＋2α(t－20)］(1)式中，α为罐体材料的线胀系数，t为罐壁温度，当保温罐时，为罐内液体平均温度；当非保温罐时，为罐内液体温度与罐周围温度的平均值。
静压力容积修正表系按水在4℃时的密度(ρ＝1g／cm3)编制而成，使用时应先将相应的静压力容积修正值乘以罐内液体密度与水密度之比，并将乘得的结果加入到主容积表所示的容积内。
应当注意的是使用式(1)的前提是测液高所用的量油尺要进行温度修正(因量油尺也是在20℃时检定的)，其修正式如下：ht＝h0［1＋α(t－20)］(2)式中，α为量油尺材料线胀系数，t为罐内液体平均温度。
三、使用容积表应知的几个参数及正确的获取方法由以上介绍可知，要计算罐内液体产品的体积，就应知其在罐内的液位高度ht，平均温度t液，平均密度ρ以及环境温度t气等，现将各参数正确获取方法简介如下：首先所采用的计量器具必须经过计量部门检定合格并具有检定证书，其次在进行操作时应遵循相应的操作规程并掌握正确的计量顺序，即当罐内液体产品液面稳定和泡沫消失后(稳定时间按JJG1014—89规定)，先用检尺测液位高度，再测液温，最后采样测密度。
立式金属罐容积检定方案国家大容量第二计量站2014-08-23检定方案1、各圈板直径测量各圈板直径测量，采用全站仪法。
2、基圆测量基圆测量可采用围尺法或内铺尺法。
在第一圈板的3/4处，用色笔每隔1.0～1.5m画出水平标记作为围尺轨迹，并清除围尺轨迹上有影响测量结果的杂物，以保证测量时钢卷尺贴紧罐壁。
基圆周长测量两次，两次测量结果之差不超过2mm。
在测量周长时，应使用跨越规对围尺轨迹上经过的焊缝或障碍物进行跨越测量，以便对周长进行修正。
3、其它各圈板直径的测量全站仪法测量时使用瑞士莱卡公司的TPS1200全站仪。
该仪器使用前应进行自校；将全站仪安置于油罐底部中心附近不超过２m并对中整平；测量过程中应保持仪器稳定。
4、各圈板高度及板厚测量各圈板高度测量沿扶梯用盒尺依次测得各圈板下水平焊缝中心到上水平焊缝中心的距离，应测量两次取平均值，精确到1㎜。
计算各圈板高度之和并与总高相比较，若有差值，应对各圈板高度按总高进行修正。
各圈板板厚测量用超声波测厚仪沿扶梯依次测得各圈板厚度。
在同一圈板应测量两次，精确到0.1㎜，并与设计图纸核对。
5、罐底量测量测量点的确定测量点是在罐底上确定同心圆和半径的交点位置，测量点的数目为m×n 个点，同心圆到罐底中心的距离按照所分圆环面积相等的条件确定。
测量点标高测量将水准仪架设在罐内底部的稳定点上，用标高尺逐一直立于各测量点、罐底中心点和下计量基准点上，由水准仪读出标尺的读数。
6、罐体倾斜测量采用6.3底量测量时，同时对罐底边部对称方向的n点的标高进行测量。
7、椭圆度测量根据第一圈板的3/4处的内周长，将其圆周分成n等分，用钢卷尺测量两对称点之间的距离，求出椭圆的长短直径。
8、参照高度测量在计量口用量油尺测量上计量基准点到下计量基准点之间的垂直距离，两次测量之差不超过1㎜，取平均值作为参照高度。
8、罐内附件测量测量出罐内各附件的几何尺寸，以及各附件的最低点和最高点到下计量基准点所在平面的距离，来确定附件的体积以及各附件的起点和止点高度。

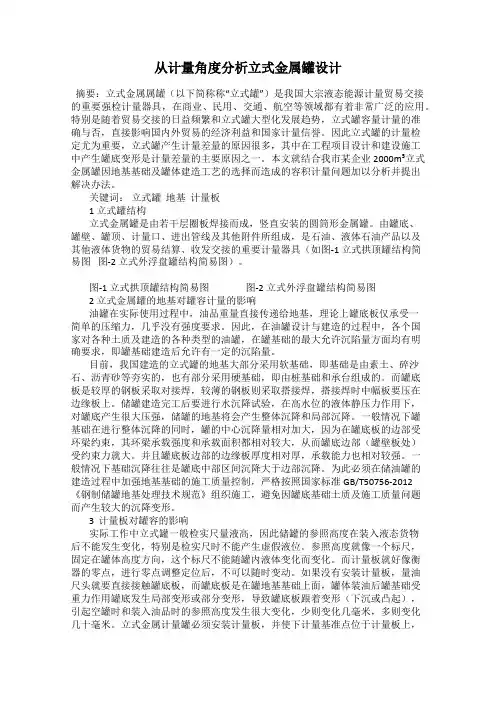

从计量角度分析立式金属罐设计摘要：立式金属属罐（以下简称称“立式罐”）是我国大宗液态能源计量贸易交接的重要强检计量器具，在商业、民用、交通、航空等领域都有着非常广泛的应用。
特别是随着贸易交接的日益频繁和立式罐大型化发展趋势，立式罐容量计量的准确与否，直接影响国内外贸易的经济利益和国家计量信誉。
因此立式罐的计量检定尤为重要，立式罐产生计量差量的原因很多，其中在工程项目设计和建设施工中产生罐底变形是计量差量的主要原因之一。
本文就结合我市某企业2000m³立式金属罐因地基基础及罐体建造工艺的选择而造成的容积计量问题加以分析并提出解决办法。
关键词：立式罐地基计量板1 立式罐结构立式金属罐是由若干层圈板焊接而成，竖直安装的圆筒形金属罐。
由罐底、罐壁、罐顶、计量口、进出管线及其他附件所组成，是石油、液体石油产品以及其他液体货物的贸易结算、收发交接的重要计量器具（如图-1 立式拱顶罐结构简易图图-2 立式外浮盘罐结构简易图）。
图-1 立式拱顶罐结构简易图图-2 立式外浮盘罐结构简易图2 立式金属罐的地基对罐容计量的影响油罐在实际使用过程中，油品重量直接传递给地基，理论上罐底板仅承受一简单的压缩力，几乎没有强度要求。
因此，在油罐设计与建造的过程中，各个国家对各种土质及建造的各种类型的油罐，在罐基础的最大允许沉陷量方面均有明确要求，即罐基础建造后允许有一定的沉陷量。
目前，我国建造的立式罐的地基大部分采用软基础，即基础是由素土、碎沙石、沥青砂等夯实的，也有部分采用硬基础，即由桩基础和承台组成的。
而罐底板是较厚的钢板采取对接焊，较薄的钢板则采取搭接焊，搭接焊时中幅板要压在边缘板上。
储罐建造完工后要进行水沉降试验，在高水位的液体静压力作用下，对罐底产生很大压强，储罐的地基将会产生整体沉降和局部沉降。
一般情况下罐基础在进行整体沉降的同时，罐的中心沉降量相对加大，因为在罐底板的边部受环梁约束，其环梁承载强度和承载面积都相对较大，从而罐底边部（罐壁板处）受约束力就大。
石油及其产品在国民经济和日常生活中占有重要地位，随着国际石油价格的不断攀升，世界各国都把油品的储备、生产及销售当为大事来抓。
作为油罐（立式金属计量罐）是油库的主要储存设备，又是油品计量交接及库存盘点的重要计量器具。
为此正确使用油罐并做到准确计量，能达到快速准确交接，降低企业成本，减少油品损耗，全面提高企业的管理水平和经济效益，增强企业市场竞争力具有重要的战略意义。
近年来，我国建造的油罐向着具有储存量大、密封性能好、安全可靠、便于维修等特点发展，而外浮顶立式金属计量罐正是具备了这些特点，而得到广泛应用。
现在１０万ｍ３的储油罐已很普遍，目前，中国石化已成功地建造了２座１５万ｍ３的储油罐。
我国规定，原油贸易交接计量采用的是商业质量（空气中的质量），称重计量可以直接得到物质的质量（如汽车油罐车采用地衡计量），它不受其它因素的影响。
但大流量的交接不可能采用称重计量。
目前通常采用的是用油罐或流量计计量出体积量，同时将油品取样进行化验得到密度值，通过换算得出其质量，称为“体积—质量”法。
对于外浮顶油罐的油量计算，由于涉及罐底量大，附件多，特别是浮顶浸没油品中所占体积量等因素影响，如果不能正确使用油罐或计算错误就会造成差量，导致双方贸易纠纷。
下面就如何正确处理外浮顶油罐的油量计算，以及在实际工作中经常遇到的几个具体问题进行说明。
１、浮顶处理方法不统一造成的差量● 问题１ 我国在油品贸易交接时，采用的是空气中的质量（也称表观质量、商业质量或重量），而在体积－质量辽宁石油化工大学 孔祥权 孙 铁中国石油管道沈阳分公司 李绍文立式外浮顶金属罐油量的正确计量换算时，对于浮顶质量浸没体积的扣除通常有２种方法。
方法１：先进行体积—质量换算后，再减浮顶质量，公式如下：Ｍ＝Ｖ２０（ρ２０－１．１）－ＧＦ式中：Ｍ— 油品交接质量，ｋｇ；Ｖ２０—油品的标准体积，ｍ３；ρ２０—油品的标准密度，ｋｇ／ｍ３；１．１—空气浮力修正值，ｋｇ／ｍ３；ＧＦ—浮顶重量，ｋｇ。
