大庆炼化1OOkt／a催化干气制乙苯装置工业应用

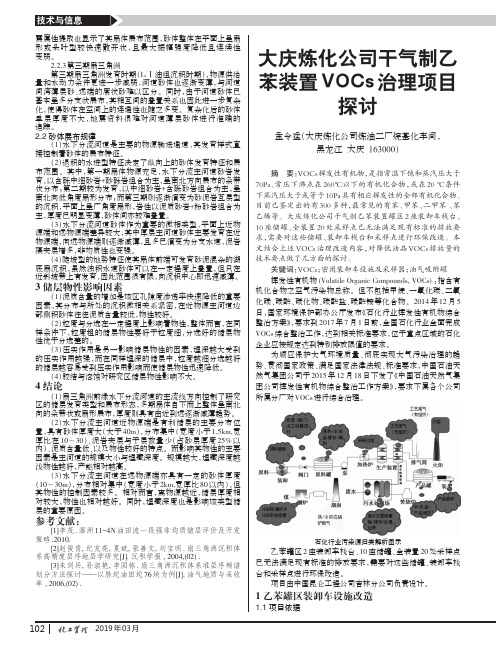

2019年03月震属性提取也显示了其扇体展布范围，砂体整体在平面上呈扇形或朵叶型较快速散开状，且最大振幅强度降低且连续性变弱。

2.2.3第三期扇三角洲第三期扇三角洲发育时期（L1Ⅰ油组沉积时期），物源供给量和水动力条件更进一步减弱，河道砂体也逐渐变薄，与河道间湾薄层砂、远端的席状砂难以区分。

同时，由于河道砂体已基本呈多分支状展布，其相互间的叠置关系也因此进一步复杂化，使得砂体在空间上的连通性也随之多变。

复杂化后的砂体单层厚度不大，地震资料很难对河道薄层砂体进行准确的追踪。

2.2砂体展布规律（1）水下分流河道是主要的物源输送通道，其发育样式直接控制着砂体的展布特征。

（2）退积的水进型特征决定了纵向上的砂体发育特征和展布范围。

其中，第一期扇体物源充足，水下分流主河道砂岩发育，以含砾中细砂岩+砂砾岩组合为主，呈南北方向展布的条带状分布；第二期较为发育，以中细砂岩+含砾砂岩组合为主，呈南北向低角度扇形分布；而第三期则逐渐演变为砂泥岩互层型的沉积，平面上呈广角度扇形，岩性以泥质砂岩+粉砂岩组合为主，厚度已明显变薄，砂体间亦较难叠置。

（3）水下分流河道砂体作为重要的微相类型，平面上近物源端和远物源端差异较大，其中厚层主河道砂体主要发育在近物源端，向远物源端则逐渐减薄，且多已演变为分支水道，泥岩隔夹层增多，非均质性也变强。

（4）陡坡型的地势特征使其扇体前端可发育砂泥混杂的湖底扇沉积，虽然浊积水道砂体可以在一定程度上叠置，但只在近斜坡带上有发育，因此范围很有限，向沉积中心即迅速减薄。

3储层物性影响因素（1）泥质含量的增加是该区孔隙度渗透率快速降低的重要因素，其分布与所处的沉积微相关系紧密，在近物源主河道边部侧积砂体往往泥质含量较低，物性较好。

（2）粒度与分选在一定程度上影响着物性，整体而言，在同样条件下，粒度粗的储层物性要好于粒度细，分选好的储层物性优于分选差的。

（3）压实作用是另一影响储层物性的因素，埋深越大受到的压实作用越强，而在同样埋深的储层中，粒度越细分选越好的储层越容易受到压实作用影响而使储层物性迅速降低。

13一、原料及产品该反应的主要原料为催化干气和苯， 装置的主要产品是乙苯，作为产品装汽车出厂或送至储运作为调合组分油；副产品为丙苯、高沸物和尾气；其中，尾气送至PSA装置；丙苯和高沸物作为调合组分油。

二、工艺原理1.烃化反应机理在一定温度及催化剂存在下，催化裂化干气中的乙烯及少量丙烯和丁烯等迅速与苯发生烷基化反应，生成乙苯及少量的丙苯和丁苯。

然而烷基化反应并非停止在生成乙苯、丙苯和丁苯阶段，烷基化反应还会继续进行，在理论上会产生一系列的多烷基苯，如二乙苯、三乙苯、四乙苯、五乙苯、六乙苯、乙基丙苯、乙基丁苯等，但这种连续反应的步骤随着烷基取代苯环上定位的位阻不断增大而逐渐变慢，而且大分子在催化剂中的扩散阻力不断增加，限制它们到达催化剂活性中心参与反应，同时烃化反应过程采用的是具有筛分分子作用的催化剂，所以，大于二乙苯的多烷基苯的生成量很少。

烃化反应过程中维持过多的苯，可获得较高的乙烯转化率和较好的乙苯选择性。

烃化反应属于强放热反应，反应放出的热量由循环苯带走。

2.腐蚀机理（1）酸性（含硫）污水腐蚀。

①损伤的描述。

pH 值在4.5-7.0之间，含有 H2S 的酸性污水所致的钢腐蚀。

二氧化碳也会存在。

②受影响的材料。

主要影响碳钢。

不锈钢、铜合金和镍基合金常常耐腐蚀。

③关键因素。

④损伤的外观或形态。

a.酸性污水所致的典型腐蚀损伤是全面薄化。

但是，局部腐蚀或局部的垢下损伤会发生，尤其是有氧存在时。

在含二氧化碳环境中的腐蚀会伴有碳酸盐应力腐蚀开裂。

b.00系列SS对孔蚀损伤敏感，且会发生缝隙腐蚀或氯化物应力腐蚀开裂。

（2）烟气露点腐蚀。

①损伤的描述。

a.燃料中的硫和氯会在燃烧产物中形成二氧化硫、三氧化硫和氯化氢。

b.在温度足够低的条件下，烟气中的气体和水蒸气会凝结形成亚硫酸、硫酸和盐酸，从而导致严重的腐蚀。

②受影响的材料。

碳钢、低合金钢和300系列SS。

③关键因素。

a.燃料中污染物（硫和氯）的浓度和烟气金属表面的操作温度决定了腐蚀的可能性和严重程度。

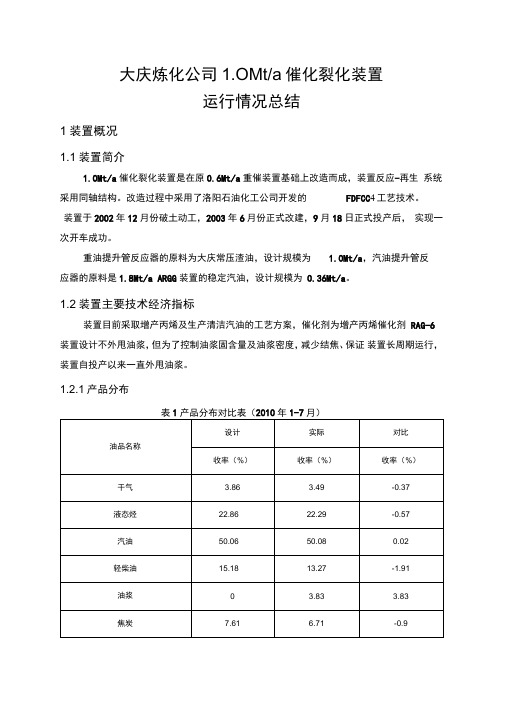

大庆炼化公司1.OMt/a催化裂化装置运行情况总结1装置概况1.1装置简介1.0Mt/a催化裂化装置是在原0.6Mt/a重催装置基础上改造而成，装置反应-再生系统采用同轴结构。

改造过程中采用了洛阳石油化工公司开发的FDFCC4工艺技术。

装置于2002年12月份破土动工，2003年6月份正式改建，9月18日正式投产后，实现一次开车成功。

重油提升管反应器的原料为大庆常压渣油，设计规模为 1.0Mt/a，汽油提升管反应器的原料是1.8Mt/a ARGG装置的稳定汽油，设计规模为0.36Mt/a。

1.2装置主要技术经济指标装置目前采取增产丙烯及生产清洁汽油的工艺方案，催化剂为增产丙烯催化剂RAG-6装置设计不外甩油浆，但为了控制油浆固含量及油浆密度，减少结焦、保证装置长周期运行，装置自投产以来一直外甩油浆。

1.2.1产品分布表1产品分布对比表（2010年1-7月）122能源、动力消耗情况表2能源、动力消耗表（2010年1-7月）2装置运行情况装置自2003年投产后，2004年进行了一次全面检修，2005年至2009年每年都小修一次，2010年装置实施节能改造，同时进行了一次全面大检修。

目前装置仍没有实现三年一修的长周期运行目标，但经过多年的操作条件摸索，装置解决了烟机结垢问题，有效地减缓了油浆系统结焦的速度，同时找到了开工装剂过程中及再生器闷床后重新通风流化时再生器大量跑剂的原因，装置具备了长周期运行的基本前提条件。

3 影响装置长周期运行的问题3.1 烟气管线泄漏3.1.1 膨胀节波纹开裂的基本情况1.0Mt/a催化裂化装置三旋至烟机入口管线共有六个DN1400的单式铰链及一个DN12O0勺复式铰链膨胀节,如图1所示。

其中1、2、3号膨胀节分别于2007年5月、7月和2008年6月发生泄漏，为了不影响装置的正常生产，分别采用打套子的方法进行了处理。

5.. i 呵!3图1三旋至烟机入口管线示意图3.1.2 垂直、水平管线及膨胀节处理方法①严格按照原图尺寸对垂直及水平管线进行调整，并保证水平管线与烟机机体中心一致。

SEB-08催化剂在干气制乙苯装置的工业应用张振【期刊名称】《广东化工》【年(卷),期】2018(45)3【摘要】Alkylation catalyst SEB-08 is used in the 120kt/a catalytic dry gas production of ethylbenzene in CNOOC Co., Ltd. The catalyst is not activated during the start up, and the start up is easy. In addition, the catalyst also has much higher activity and stability, which is mainly reflected in the low starting reaction temperature of the catalyst and a longer regeneration period. The operation results of the catalyst shows that the control of reaction gas and propylene content less than 300mg/kg, and strictly control the low level in the non aromatic benzene and toluene content in recycle benzene, thus xylene content in ethylbenzene, benzene consumption is in much lower level, indicating that the catalyst has good selectivity.%烷基化催化剂SEB-08在中海油东方石化有限责任公司120 kt/a干气制乙苯装置的应用情况.该催化剂在开工过程中不需要活化,开工容易.此外,该催化剂还具有较高的活性与稳定性,主要体现在该催化剂反应起始温度低,再生周期较长.催化剂在该装置的运行结果表明,控制反应干气中丙烯含量低于300 mg/kg,严格控制循环苯中非芳和甲苯含量处于较低水平,乙苯产品中二甲苯含量、苯耗等都处在较低水平,表明该催化剂具备良好的选择性.【总页数】3页(P150-151,135)【作者】张振【作者单位】中海油东方石化有限责任公司,海南东方 572600【正文语种】中文【中图分类】TQ【相关文献】1.大庆炼化100kt/a催化干气制乙苯装置工业应用 [J], 戴益;申永贵;郑长有;徐继兵2.SEB-08催化剂在300 kt·a-1稀乙烯制乙苯装置上的工业应用 [J], 刘付华;林亚祥;练弢3.SEB-08催化剂在干气制乙苯装置的工业应用 [J], 苟均龙4.SEB-12催化剂在干气制乙苯装置的工业应用 [J], 郑少华5.大连石化干气制乙苯装置催化剂运行状况分析 [J], 郭坤;姜立涛因版权原因，仅展示原文概要，查看原文内容请购买。

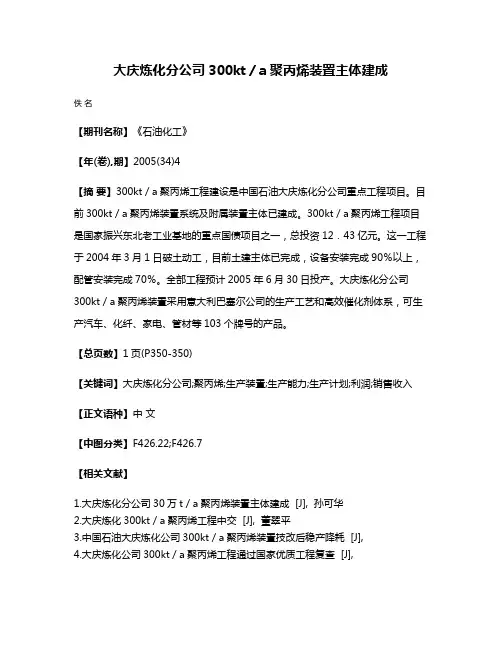

大庆炼化分公司300kt／a聚丙烯装置主体建成
佚名
【期刊名称】《石油化工》
【年(卷),期】2005(34)4
【摘要】300kt／a聚丙烯工程建设是中国石油大庆炼化分公司重点工程项目。

目前300kt／a聚丙烯装置系统及附属装置主体已建成。

300kt／a聚丙烯工程项目是国家振兴东北老工业基地的重点国债项目之一，总投资12．43亿元。

这一工程于2004年3月1日破土动工，目前土建主体已完成，设备安装完成90％以上，配管安装完成70％。

全部工程预计2005年6月30日投产。

大庆炼化分公司300kt／a聚丙烯装置采用意大利巴塞尔公司的生产工艺和高效催化剂体系，可生产汽车、化纤、家电、管材等103个牌号的产品。

【总页数】1页(P350-350)
【关键词】大庆炼化分公司;聚丙烯;生产装置;生产能力;生产计划;利润;销售收入【正文语种】中文
【中图分类】F426.22;F426.7
【相关文献】
1.大庆炼化分公司30万t／a聚丙烯装置主体建成 [J], 孙可华
2.大庆炼化300kt／a聚丙烯工程中交 [J], 董翠平
3.中国石油大庆炼化公司300kt／a聚丙烯装置技改后稳产降耗 [J],
4.大庆炼化公司300kt／a聚丙烯工程通过国家优质工程复查 [J],
5.中国石油最先进聚丙烯生产基地建成——大庆炼化年30万吨聚丙烯二套装置投产成功 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

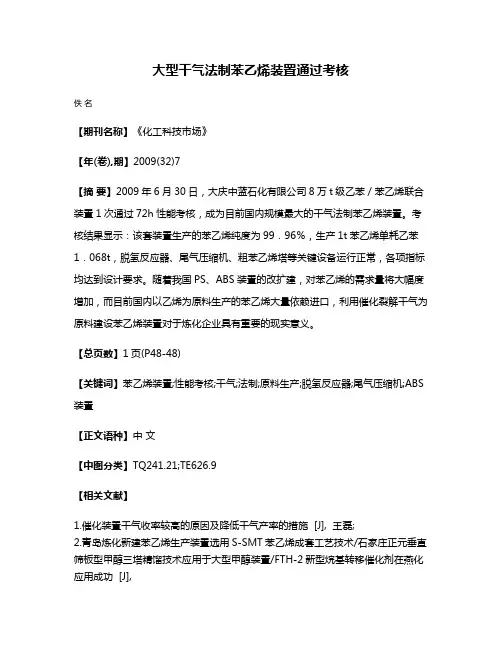

大型干气法制苯乙烯装置通过考核
佚名
【期刊名称】《化工科技市场》
【年(卷),期】2009(32)7
【摘要】2009年6月30日，大庆中蓝石化有限公司8万t级乙苯／苯乙烯联合装置1次通过72h性能考核，成为目前国内规模最大的干气法制苯乙烯装置。

考核结果显示：该套装置生产的苯乙烯纯度为99．96％，生产1t苯乙烯单耗乙苯1．068t，脱氢反应器、尾气压缩机、粗苯乙烯塔等关键设备运行正常，各项指标均达到设计要求。

随着我国PS、ABS装置的改扩建，对苯乙烯的需求量将大幅度增加，而目前国内以乙烯为原料生产的苯乙烯大量依赖进口，利用催化裂解干气为原料建设苯乙烯装置对于炼化企业具有重要的现实意义。

【总页数】1页(P48-48)
【关键词】苯乙烯装置;性能考核;干气;法制;原料生产;脱氢反应器;尾气压缩机;ABS 装置
【正文语种】中文
【中图分类】TQ241.21;TE626.9
【相关文献】
1.催化装置干气收率较高的原因及降低干气产率的措施 [J], 王磊;
2.青岛炼化新建苯乙烯生产装置选用S-SMT苯乙烯成套工艺技术/石家庄正元垂直筛板型甲醇三塔精馏技术应用于大型甲醇装置/FTH-2新型烷基转移催化剂在燕化应用成功 [J],
3.干气预热技术在干气制乙苯装置改造中的应用 [J], 孙钢
4.大庆中蓝公司80kt／a干气法乙苯／苯乙烯联合装置通过考核 [J],
5.大型干气法制苯乙烯装置通过考核 [J], 钱伯章
因版权原因，仅展示原文概要，查看原文内容请购买。

催化干气制乙苯装置工业操作条件优化齐维龙【摘要】催化干气制乙苯气相烷基化和液相烷基转移组合技术及催化剂，可利用干气中乙烯与苯反应生产我国紧缺的乙苯产品，具有良好的适应性。

受干气原料限制在相对较低的生产负荷条件运行时，可通过优化脱丙烯系统、提高C3+脱除率、适当提高苯烯比、稳定反应压力、调整干气进料分布、实际生产中充分保护催化剂，减少MDEA、水、液相苯等对催化剂的影响等措施，有效保护催化剂反应性能充分发挥，延长催化剂使用寿命，提高乙苯产量，降低加工成本。

%The green and flexible ethylbenzene production technology from FCC dry gas by a combination of gas-phase alkylation and liquid-phase transalkylation developed by DICP is characterized by high adaptability; the developed catalyst has high activity. Through adjustment of industrial operation conditions, especially under relative low production load due to the relative low dry gas supply, the catalyst life was prolonged and the quality of EB product was improved by optimizing the feed adsorption column, increasing the benzene/ethylene molar ratio to a more proper value, tuning the dry gas distribution into the alkylation reactor, and so on.【期刊名称】《当代化工》【年(卷),期】2014(000)009【总页数】4页(P1728-1730,1734)【关键词】干气;乙烯;乙苯;烷基化;烷基转移【作者】齐维龙【作者单位】中国石油天然气股份有限公司锦州石化分公司，辽宁锦州 121001【正文语种】中文【中图分类】TQ241乙苯(Ethylbenzene, EB)是生产苯乙烯、进而生产树脂和橡胶等的重要原料，广泛应用于汽车、家电、建材、包装等国民经济诸多行业。

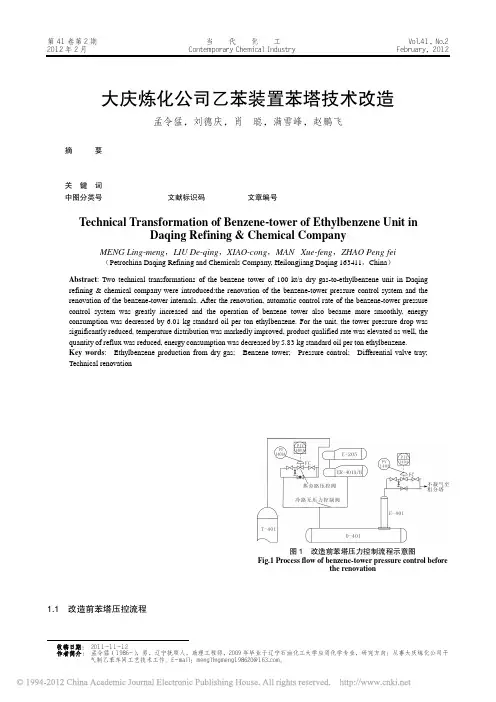

第41卷第2期 当 代 化 工 Vol.41，No.2 2012年2月 Contemporary Chemical Industry February，2012收稿日期： 2011-11-12大庆炼化公司乙苯装置苯塔技术改造孟令猛，刘德庆，肖 聪，满雪峰，赵鹏飞（中国石油大庆炼化公司， 黑龙江 大庆 163411）摘 要：介绍了中国石油大庆炼化公司100 kt/a 干气制乙苯装置苯塔（T-401）的两项技术改造：苯塔压力控制系统改造和苯塔内件改造。

改造后苯塔压力控制系统自控率有所提高，苯塔操作也随之平稳，能耗下降6.01 kg 标油/t 乙苯；全塔压降降低、温度分布有了明显改善、产品质量合格率有所提高、回流量减小，能耗降低5.83 kg 标油/t 乙苯。

关 键 词：干气制乙苯；苯塔；压力控制；微分浮阀塔盘；技术改造中图分类号：TQ 221.21 文献标识码： A 文章编号： 1671-0460（2012）02-0212-03Technical Transformation of Benzene-tower of Ethylbenzene Unit inDaqing Refining & Chemical CompanyMENG Ling-meng ，LIU De-qing ，XIAO-cong ，MAN Xue-feng ，ZHAO Peng -fei（Petrochina Daqing Refining and Chemicals Company, Heilongjiang Daqing 163411，China ）Abstract : Two technical transformations of the benzene tower of 100 kt/a dry gas-to-ethylbenzene unit in Daqing refining & chemical company were introduced:the renovation of the benzene-tower pressure control system and the renovation of the benzene-tower internals. After the renovation, automatic control rate of the benzene-tower pressure control system was greatly increased and the operation of benzene tower also became more smoothly, energy consumption was decreased by 6.01 kg standard oil per ton ethylbenzene. For the unit, the tower pressure drop was significantly reduced, temperature distribution was markedly improved, product qualified rate was elevated as well, the quantity of reflux was reduced, energy consumption was decreased by 5.83 kg standard oil per ton ethylbenzene.Key words : Ethylbenzene production from dry gas; Benzene tower; Pressure control; Differential valve tray; Technical renovation催化裂化干气制乙苯，就是在催化剂存在下，催化裂化干气中乙烯及少量的丙烯和丁烯等烯烃迅速与苯发生烷基化反应，生成乙苯及少量的丙苯和丁苯的过程[1]。

第42卷第6期 当 代 化 工 Vol.42，No. 6 2013年6月 Contemporary Chemical Industry June，2013收稿日期： 2012-12-17 作者简介： 申永贵（1966-），男，黑龙江大庆人，工程师，1990年毕业于抚顺石油学院石油加工专业，研究方向：从事炼油化工生产技术工作。

E-mail：shenyongg@。

催化干气制乙苯装置工业操作方案优化与应用申永贵，郑长有，孟令猛（中国石油大庆炼化公司， 黑龙江 大庆 163411）摘 要：介绍了干气制乙苯装置两台烃化反应器并联运行的可行性、操作方案及运行数据。

大庆炼化公司干气制乙苯装置两个阶段的烃化反应器并联的实践证明：无论是采用调和汽油生产方案，还是乙苯生产方案，烃化反应器的并联，解决了在不开干气压缩机条件下束缚装置提高干气进料量的瓶颈，有效提高了原料干气中的乙烯转化率、以及产品产量，且不影响产品质量；同时，还可以有效降低反应器压降，为催化干气制乙苯装置工业操作方案优化及节能降耗提供参考和借鉴。

关 键 词：干气；乙烯；乙苯；烷基化；反应器并联中图分类号：TQ 241.1 文献标识码： A 文章编号： 1671-0460（2013）06-0797-03Optimization and Application of the IndustrialOperation Scheme for Catalytic Dry Gas-to-Ethylbenzene PlantSHEN Yong-gui ，ZHENG Chang-you ，MENG Ling -meng（PetroChina Daqing Refining and Chemicals Company, Heilongjiang Daqing 163411，China ）Abstract : The feasibility, operation scheme and running results of parallel operation of two alkylation reactors in catalytic dry gas-to-ethylbenzene plant were discussed. The running results in Daqing Refining & Chemical Company(DRCC) show that the parallel operation of two alkylation reactors is feasibility, and the parallel operation can break the bottleneck that restrict the increasing of the catalytic dry gas feed rate, improve ethylene conversion and product output, and dose not affect product quality. At the same time, the pressure drop of reactors can be effectively decreased.Key words : Dry gas; Ethylene; Ethylbenzene; Alkylation; Two reactors in parallel乙苯是生产苯乙烯，进而生产塑料、橡胶、树脂的重要原料，广泛应用于汽车、家电、建材、包装、医药等国民经济诸多行业。

浅析干气制乙苯装置加热炉运行现状及改进措施
图1 F401阻火器阀组改造前流程图
改造后效果明显，2021年冬季平均每月清理
火器，2022年冬季一直未发生阻火器堵塞现象。

更换加热炉烟道挡板执行机构
乙苯装置循环苯加热炉F201、苯塔底重沸炉
烟道挡板执行机构自2009年装置首次开工以来，已连
年，一直未进行更换。

目前存在以下几个问题。

（1）定位器老化、易失灵，2020年F201
烟道挡板开度无法自动调节的现象。

由于现在该类型定位器已经淘汰，厂家已停止生产，更换定位器及其相关配件难度增大。

（2）汽缸易卡涩、气路存在漏点，因汽缸使用时间长、腐蚀老化，无法彻底解决漏点和卡涩问题。

由于烟道挡板为风关阀，当气路漏风严重时，烟道挡板会全开，导致炉膛负压突然增大，抽灭炉火。

（3）手自动切换旋钮锈蚀严重，无法正常进行手图2 F401阻火器阀组改造后流程图
换热效率衰减等，都制约着余热回收系统的换热能力，直接影响排烟温度，降低了加热炉效率。

为提高加热炉。

(10)授权公告号(45)授权公告日 (21)申请号 201520635998.2(22)申请日 2015.08.21C07C 15/073(2006.01)C07C 2/66(2006.01)(73)专利权人山东京博石油化工有限公司地址256500 山东省滨州市京博工业园(72)发明人栾波 王耀伟 崔宁 赵国玺吴晓凤(74)专利代理机构济南舜源专利事务所有限公司 37205代理人苗峻(54)实用新型名称一种催化干气制乙苯装置(57)摘要本实用新型属于石油化工领域，具体涉及一种催化干气制乙苯装置。

本实用新型提出来一种新的催化干气制乙苯装置，该装置通过增设净化干气旋分器来减少从丙烯吸收塔中出来的净化干气中的带液量；通过在烃化反应器前增设净化干气预热器，用于提高净化干气在进入烃化反应器之前的温度；此外，净化干气预热器的热源来自于该工艺的副产0.35Mpa 蒸汽，节约了能源。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图1页CN 205046019 U 2016.02.24C N 205046019U1.一种催化干气制乙苯装置，其特征在于，包括催化干气储存罐(8)，催化干气储存罐(8)通过管路i与丙烯吸收塔(12)的下部相连；所述的丙烯吸收塔(12)的上部通过管路j 与吸收剂储存罐(10)相连；所述的丙烯吸收塔(12)的顶部通过管路h与净化干气旋分器(5)的上部相连；所述的净化干气旋分器(5)的底部通过管路k与设置在丙烯吸收塔(12)底部的管路l相连；所述的净化干气旋分器(5)的顶部通过管路g与管路c、d、e、f相连；所述的管路c、d、e、f分别通向烃化反应器(3)的一段、二段、三段、四段床层；所述的烃化反应器(3)的顶部通过管路b与循环苯加热炉(2)相连。

2.如权利要求1所述的催化干气制乙苯装置，其特征在于，所述的管路i和管路h汇集于催化干气-净化干气换热器(6)。

大庆10万t／a乙苯项目
佚名
【期刊名称】《医药化工》
【年(卷),期】2005(000)010
【摘要】中科院大连化物所和抚顺石油二厂研究开发的催化裂化干气制乙苯第三代、第四代新技术，在大庆林源炼油厂开始工业应用。

据悉，采用这一成套技术建设的10万t/a的乙苯生产装置已于8月中旬在大庆林源炼油厂正式动工．
【总页数】2页(P43-44)
【正文语种】中文
【中图分类】TQ241.21
【相关文献】
1.大庆炼化公司100 kt/a乙苯项目财务评价分析 [J], 姜广影
2.大庆炼化公司干气制乙苯装置VOCs治理项目探讨 [J], 孟令猛
3.一个项目建设奇迹的诞生——写在蓝星石油大庆分公司8万吨乙苯/苯乙烯联合装置首次一次开车成功之际 [J], 杨德昌; 邢继伟
4.一个项目建设奇迹的诞生——写在蓝星石油大庆分公司8万吨乙苯/苯乙烯联合装置首次一次开车成功之际 [J], 杨德昌; 邢继伟
5.中国石油大庆石化公司乙苯脱氢装置精馏塔创新停车操作 [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。
