水利工程中渠道及配套建筑物的测量研究分析

水利工程中渠道测量方法水利工程中渠道测量方法摘要：水利工程是关系着国计民生的重大工程，提高水利工程建设水平对于促进我国社会经济的发展有着显著意义。

而作为水利工程重要组成部分的渠道建设，关系着水利工程的整体的建设水平。

我们必须掌握精准的测量数据，保证渠道建设的科学性、合理性。

本文主要分析了几种常用的、科学的渠道测量方法及测量中应注意的关键问题。

关键词：渠道；测量；方法中图分类号：TV732.6 文献标识码：A 文章编号：一．渠道现状（树形）导线图的绘制渠道设计及配套建筑物。

在水利工程的建设中，最常见的就是渠道以及它所包括的一系列配套建筑物。

渠道测量就是通过测量标准，测量出这些建筑物的中心线位置和所需要的一些数据，对纵横断面进行测高程测量，以便于设计人员在对渠道进行设计时能够进行参考。

要测量渠道，就要先找出渠道在地面上的中心线，并将中心线的两边位置测量出纵断面和横断面的高程，并在图纸上做好数据记录。

渠道工程的勘察在进行放线时，要位置准确合理，这样才可以使整个工程能够在利用最少资源的基础上作出最大的利用。

导线图的绘制首先要召开工作准备会，将每位工作人员的任务布置清楚。

将这次工程的目标进行清楚的交待，并公布建筑单位所提供的数据，明确具体要求。

在工作准备会上，要与任务布置方做好交流，并询问他们的意见。

任务布置方的代表要提供能够进行有效测量的，比较精确的渠道现状或是树形导线图。

如果任务布置方无法拿出图纸，任务完成方就要拿出自己所测量的草图，根据这张图纸，测量人员要与任务布置方，测量的人员，渠道设计人员共同对其进行修改定稿。

如果草图也无法提供，就要进行实际测量，进行绘制。

这张图纸的绘制，是测量人员与其他三方人员合作，用GPS测出其现在的情况，并在图纸上画出渠道的一些拐弯位置和起点与终点，还有其他一系列配套物的位置。

测量的主要内容主要是对渠道的纵横断面的高度还有所要建造的建筑物平面位置。

这张图的精确性可以增加渠道建造的成功率和安全性。

水利工程中的渠道设计与施工要点水利工程中的渠道设计和施工是确保水资源正常流动和利用的关键环节。

正确的渠道设计和施工能够提高水资源的利用效率，确保工程的安全性和可持续性发展。

本文将介绍水利工程中渠道设计和施工的要点。

一、渠道设计要点1. 水流计算和水量预测：在渠道设计中，需要进行水流量的计算和水量的预测。

根据渠道流量和输水要求，合理确定渠道的尺寸和横断面形状，以确保水流的稳定和畅通。

2. 渠道布置：根据地形、土质和水流特点，合理选择渠道的布置方式。

通常可以选用直线段、缓弯曲段和紧弯曲段相结合的方式，以最大限度地减小水流阻力，提高渠道的输水能力。

3. 渠道横断面设计：渠道横断面的设计要考虑水位、底坡和渠顶宽度等因素。

根据水位变化和坡度变化，合理确定渠道的横断面形状和尺寸，以确保渠道的通水能力和抗冲刷能力。

4. 渠道挡水堤设计：在渠道设计中，需要设置挡水堤来防止水流泛滥和渗漏。

挡水堤的高度和厚度应根据水流速度、土质和渠道水位等因素确定，以确保渠道的安全性和稳定性。

5. 渠道建筑物设计：渠道设计中还包括渠道建筑物的设计，如渠首、渠中和渠尾等。

渠道建筑物的设计要考虑渠道的通水性、排水性和安全性，合理确定建筑物的尺寸和形状，以确保工程的稳定和可持续发展。

二、渠道施工要点1. 施工准备：在渠道施工前，需要进行充分的施工准备工作。

包括场地清理、地质勘察、水文测量和设备调试等，以确保施工的顺利进行。

2. 土方开挖与边坡处理：渠道施工中，需要进行土方开挖和边坡处理。

土方开挖要根据设计要求进行，同时注意防止边坡坍塌和土壤松散。

边坡处理要根据土壤类型和边坡高度进行，采取适当的支护措施，以防止边坡滑塌和坍塌。

3. 渠道结构物施工：渠道施工中还包括结构物的施工，如挡水堤和渠道建筑物等。

结构物的施工要按照设计要求进行，采用合适的材料和施工方法，以确保结构物的稳定和可靠。

4. 渠道防渗工程：为了防止渠道渗漏和水流损失，渠道施工中需要进行防渗工程。

浅析水利工程中渠道及其配套建筑物的测量发表时间：2019-12-30T14:53:47.580Z 来源：《城镇建设》2019年第23期作者：戴鹏程孙金凤[导读] 作为经济发展过程中的基础设施项目，水利项目在当今经济不断发展的社会中发挥着重要作用摘要:作为经济发展过程中的基础设施项目，水利项目在当今经济不断发展的社会中发挥着重要作用，因此，在水利工程中，渠道及配套建筑物的测量方法已成为当今水利改造工程中最重要的内容，保证水利设施质量，实现经济持续发展，为更好地发挥我国水利工程测量等建设支撑作用，分析我国水利工程渠道和配套建筑物测量的策略。

关键词:水利工程:渠道及其配套建筑物:测量引言在水利工程渠道测量方面，沿地面上选定的中心线准确测量两侧的横向和纵向，并绘制草图，并在图上绘制匹配线，然后计算工程量。

为了找到解决方案，勘察渠道工程的放线与项目的设计紧密相关。

为了实现工程的经济合理设计，有必要在施工现场的正确位置进行连线，准确测量数据，使其适应当地情况，使设计更加科学合理。

1水利工程测量的基本原则当代水利工程技术是基础设施和设备改造的重要工程，与国家水力发电事业改革密切相关，我们正在充分开发和利用可持续和有效的自然生态资源渠道。

渠道及其配套建筑的测量应遵循真实性、广泛和科学性三个原则。

(1)真实性。

只有确保精确测量的可靠性和稳定性，才能改善测量数据并发挥特定的指导作用，水利建筑物是水利工程中最重要的部分。

它也可以用于农业用水或水力发电的各种活动的总体调节，借助水利建筑可以将正常运行。

因此，要求现场勘测员应根据水利工程渠道实际位置，对相关数据进行综合测量，提供更多真实、可靠的信息参考，作为设计人员的参考标准。

(2)广泛性.渠道是人工建造的一种用于输水的建筑物，它负责水资源的质量、运输和分配。

水利渠道在输送水质资源时不单独运行，它还必须依靠其他配套建筑物来保持很好的运输效率和质量。

通过对广泛性一般原理的分析，指出在以渠道为主的输水建筑物基础上，对挡水、排水、取水等进行综合考虑，并进行测量，真实地反映水利建筑物的综合表现状况，提高水利建设施工测量的运行和效率。

有 良 的经济效益 ； 由于同步注浆工艺和参 好 而且 数控制 良好 ， 注浆起 到了 良 的填充空隙、 好 控制 沉 降和 防水的作用 ，保证了施 工的安全顺利进 行。 相信不久的将来 ， 随着盾构工程的 日 渐增多 ， 同步注浆技术也必将 日 臻完善。
参 考文 献
［ 邹舯． １ 】 《 现代隧道技术》 ０ ２ ０ －２ 第４ 卷， ３０ ０ － ｆ 张凤祥 ， ２ ｌ 傅德明 ， 杨国祥 ， 项兆池． 《 盾构隧道施
工手 册 京 ： 民交通 ｍ￣ ２ ｏ－ ６ 北 人 ｏ ５． ｏ ［Ｇ ５ ２ ９ １９ 《 下铁 道 工程 施 工及 验 收 规 ３ Ｂ ０９—９９ 地 ］
范） ０ ３ ） ０ 年版 ） （ ２ ． ： 北京 中国计划 出版社 ， ０ －４ ２ ４０ ０ －
一
６ ６一
中国新技术新产品
瞄囵团圈 囫曩囝 ０ Ｏ ２ ０ Ｎ２ １ ．
…ａ
工 程 技 术
渠道及其 配套建筑物 的测 量
王 延鑫 ’ 孙 窖研 究 院 。 １牡 黑龙 江 牡 丹 江 １７ ０ ２ 黑 龙 江 第二 测 绘 工 程 院 ， 龙 江 哈 尔滨 １０ ０ ） ５０ ０ 、 黑 ５ ０ ０
摘 要： 渠道是 常见的 水利工程 ， 包括一 系列 配套建 筑物 。渠道 测量要把 这 些建 筑物 的 中心线位 置 和特 征 高程按 一 定的标 准 实测 它 出来 ， 为渠道设 计提 供 充分 的测 量 资料 。 关键 词 ： 状导线 图 ； 渠道 ； 配套建 筑物 ； 测量 渠道测量的 目的 ， 是在地面上沿选定 中心 或 ５ ｍ 自上游向下游累积编号 。这种按相等 间 边 缘 ， ０， 并注记村名 ， 另—侧应适 当延长。 横断面遇 线及其两侧测出纵 、 横断面 ， 并绘制成图 ， 以便在

一
２０ ２ 地 形 点对 邻近 基 本高 程控 制 点 的高程 误差 应 在 ．～ ． ｍ， ０
０３ ０３ｍ。 断面 测 量 的测 设要 求 ： 是 中心 线与 河道 、 ． ． 横 ～ 一 沟
为 了绘 制 渠 道设 计 导 线 图 ， 当精 确 地 把 各 拐 点 的位 应 置 在 渠道 设计 导 线 图 中标 出来 ， 项 工作 主 要 使 用 Ｇ Ｓ完 这 Ｐ
一
施 工 的依 据 『 渠道 工 程 的勘 察 放 线 ， 与工 程 设 计 密切 相 】 ｔ 。 是 关 的 。 有在现 场放 线 位置 合 适 、 只 测量 数 据准 确 的基 础 上 才 能 因地 制宜地 做 出经济 合理 的 工程设 计 。
１ 渠道 现状 （ 形 ｌ 线图 的绘 制 树 导 首先 由建 设单 位 代 表提供 精 确 的可满 足 测量 要 求 的渠 道现 状 （ 形 ） 线 图 ； 树 导 若无 法提 供 ， 考虑 由建设 单 位代 表 再 提供 渠道 导 线 图 的草 图 ， 据 草 图 再 由测 量 人 员会 同三 方 根 （ 建设 单 位 、 测量 、 计 ） 同完 善 渠 道现 状 导 线 图 。 无 法 设 共 若
现代 农业 科技
２１ ０ １年第 ３期
农业 工程 学
水 利 工 程 中渠 道测 量 方 法
王 红芳 行 玉玲 雷 巧莲
（ 西省渭南市东雷抽黄管理局 ， 西渭南 ７５Ｏ ） 陕 陕 １３ Ｏ
摘 要 介绍 了水利 工程 中渠道 及配 套建 筑物 的测 量方 法 ． 包括 渠道 现状 到 线 图的绘 制 、 纵断 面 高程 的测 量 、 量成 果提 交等 内容 横 测 以期 为水 利工程 设 计提供 技 术参 考。 关 键 词 水 利 工 程 ； 道 ； 套 建 筑 物 ； 量 渠 配 测 中图分 类号 Ｔ ３ ． Ｖ７ ２６ 文 献标 识码 Ｂ 文 章 编 号 １０ — ７ ９ ２ １ ）３ ０ ８ — １ ０ ７ ５ ３ （０ １ ０ — ２ ９ ０

水利工程中的渠道测量方法摘要：在党的十四届五中全会《建议》中，把水利放在基础设施的首位，充分强调了水利工程在国民经济和社会发展中的重要作用。

渠道作为水利工程中的一种，应用广泛，是其重要组成部分，渠道施工建设关系到整个水利项目的正常运转，特别是在农业灌溉、排洪、排涝等方面，其重要性不言而喻，而渠道的测量工作在渠道的整个施工建设过程中尤为重要，是渠道施工质量，打造品质工程的前提，因此必须对此引起足够的重视，对其进行科学的测量。

关键词：渠道；测量；步骤水利工程建设的作用是兴利除害，国家明确提出“水利是国民经济的基础产业”，可见水利工程建设的必要性和重要性，而渠道作为一种线状引水工程，常用于农田灌溉，或是城乡的排洪、排涝。

要想保证渠道的正常使用就要对其进行科学的测量。

1工作预备会议工作预备会议在测量工作开始前召开，甲方代表(具体由甲方基建科负责)、测量人员、设计人员都要参加。

召开的目的是为了明确这次渠道测量的任务和具体要求和与今后设计相关且需要现在调查清楚的问题。

首先应明确是新建渠道还是改建渠道；若是改建渠道有无改线段或裁弯取直的渠段，渠道有无地质资料或是类似工程可供该渠道工程参考的地质资料，若没有相关地质资料可利用则应明确渠道沿线和拟建重要建筑物中心位置进行地质勘探的必要性。

会上要积极征求甲方对这次测量工作及对渠道设计方案的意见或要求，如渠道长度、设计方案(主要指采用什么样的防渗形式和防冻胀方案)、有无改线或裁弯取直、项目投资控制等问题。

2渠道现状(树形)导线图的绘制首先考虑由甲方代表提供精确的可满足测量要求的渠道现状(树形)导线图；若没有，再考虑由甲方代表提供渠道导线图的草图，根据草图由该次测量人员会同三方(甲方、测量、设计)一起完善渠道现状导线图；如若连草图都没有，则由该次测量人员会同三方一起用手持GPS测定渠道现状导线图。

渠道现状导线图应明确标出渠道各个拐角、拐点及起点、终点的位置，分水闸、节制闸、桥涵等渠道配套建筑物的位置，上下级渠道和各个建筑物的名称。

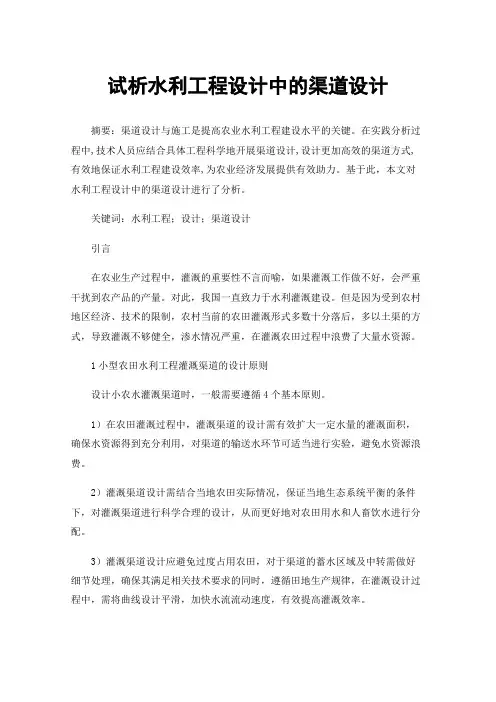

试析水利工程设计中的渠道设计摘要：渠道设计与施工是提高农业水利工程建设水平的关键。

在实践分析过程中,技术人员应结合具体工程科学地开展渠道设计,设计更加高效的渠道方式,有效地保证水利工程建设效率,为农业经济发展提供有效助力。

基于此，本文对水利工程设计中的渠道设计进行了分析。

关键词：水利工程；设计；渠道设计引言在农业生产过程中，灌溉的重要性不言而喻，如果灌溉工作做不好，会严重干扰到农产品的产量。

对此，我国一直致力于水利灌溉建设。

但是因为受到农村地区经济、技术的限制，农村当前的农田灌溉形式多数十分落后，多以土渠的方式，导致灌溉不够健全，渗水情况严重，在灌溉农田过程中浪费了大量水资源。

1小型农田水利工程灌溉渠道的设计原则设计小农水灌溉渠道时，一般需要遵循4个基本原则。

1）在农田灌溉过程中，灌溉渠道的设计需有效扩大一定水量的灌溉面积，确保水资源得到充分利用，对渠道的输送水环节可适当进行实验，避免水资源浪费。

2）灌溉渠道设计需结合当地农田实际情况，保证当地生态系统平衡的条件下，对灌溉渠道进行科学合理的设计，从而更好地对农田用水和人畜饮水进行分配。

3）灌溉渠道设计应避免过度占用农田，对于渠道的蓄水区域及中转需做好细节处理，确保其满足相关技术要求的同时，遵循田地生产规律，在灌溉设计过程中，需将曲线设计平滑，加快水流流动速度，有效提高灌溉效率。

4）灌溉设计基本完成后，需对农田地质情况进行实际考察，对于遇到的问题及时处理，及时补充设计中存在的缺陷，在对设计进行补充时，遵循经济性原则，同时保证灌溉渠道质量和效益。

2小型农田水利灌溉渠道设计中存在的问题现阶段我国农田水利灌溉渠道使用效率有待提高，分布不均，很大程度上降低了灌溉效率。

由于我国地域辽阔，各地区农田土壤条件不同，在此情况下，农田灌溉水资源利用率较低，水源有限，在一定程度上阻碍了农业生产。

传统的农田灌溉渠道设计大多需要穿越农田进行蓄水和分渠，导致灌溉渠道占用大面积农田，农作物种植面积相对减少，生产效益呈现下降状态。

水利工程中的渠道测量方法渠道建设是水利建设的一部分，其主要目标是服务于三农，造福社会。

渠道测量是对新建或改建的输水、排水管和人工水道的测量。

一些通道是在旧渠道的基础上进行改造的，一些是完全新建的。

无论是旧渠还是新渠，都要根据运河及其附属建筑物的精确测量绘制图纸。

因此，渠道测量工作的质量直接关系到工程完工后工程的质量和工程功能能否正常发挥。

总的来说，渠道调研对渠道建设和后期使用都有重要意义。

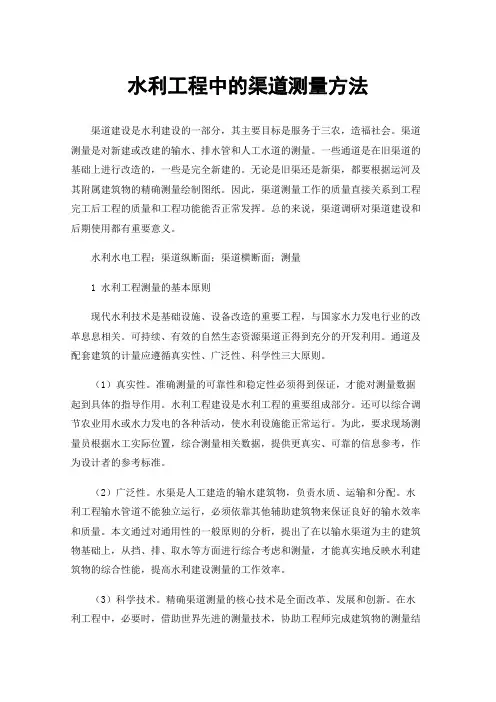

水利水电工程；渠道纵断面；渠道横断面；测量1 水利工程测量的基本原则现代水利技术是基础设施、设备改造的重要工程，与国家水力发电行业的改革息息相关。

可持续、有效的自然生态资源渠道正得到充分的开发利用。

通道及配套建筑的计量应遵循真实性、广泛性、科学性三大原则。

（1）真实性。

准确测量的可靠性和稳定性必须得到保证，才能对测量数据起到具体的指导作用。

水利工程建设是水利工程的重要组成部分。

还可以综合调节农业用水或水力发电的各种活动，使水利设施能正常运行。

为此，要求现场测量员根据水工实际位置，综合测量相关数据，提供更真实、可靠的信息参考，作为设计者的参考标准。

（2）广泛性。

水渠是人工建造的输水建筑物，负责水质、运输和分配。

水利工程输水管道不能独立运行，必须依靠其他辅助建筑物来保证良好的输水效率和质量。

本文通过对通用性的一般原则的分析，提出了在以输水渠道为主的建筑物基础上，从挡、排、取水等方面进行综合考虑和测量，才能真实地反映水利建筑物的综合性能，提高水利建设测量的工作效率。

（3）科学技术。

精确渠道测量的核心技术是全面改革、发展和创新。

在水利工程中，必要时，借助世界先进的测量技术，协助工程师完成建筑物的测量结果和采样工作，是一个明显的趋势。

水电是中国电力生产的一种形式。

随着国家投资和建设的发展，总体规模不断扩大。

高级技术测量系统的建立，有助于辅助人员精确测量，不仅覆盖范围大，而且避免人工记录数据的错误率。

2 测量前的工作明确这次渠道调研的任务和具体要求，并明确与今后设计有关的问题。

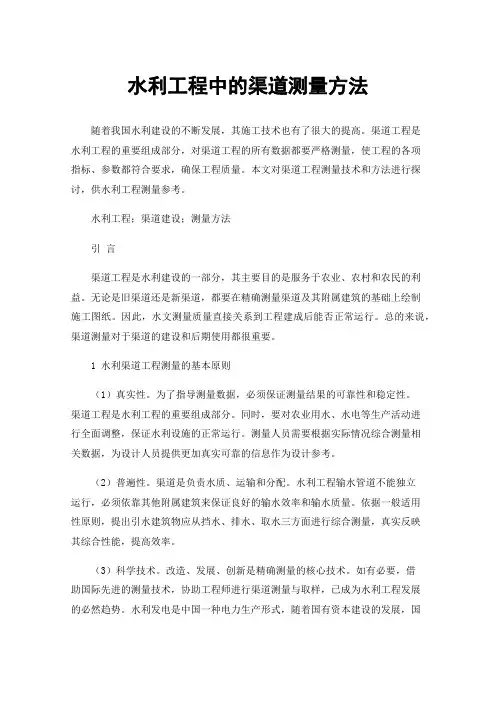

水利工程中的渠道测量方法随着我国水利建设的不断发展，其施工技术也有了很大的提高。

渠道工程是水利工程的重要组成部分，对渠道工程的所有数据都要严格测量，使工程的各项指标、参数都符合要求，确保工程质量。

本文对渠道工程测量技术和方法进行探讨，供水利工程测量参考。

水利工程；渠道建设；测量方法引言渠道工程是水利建设的一部分，其主要目的是服务于农业、农村和农民的利益。

无论是旧渠道还是新渠道，都要在精确测量渠道及其附属建筑的基础上绘制施工图纸。

因此，水文测量质量直接关系到工程建成后能否正常运行。

总的来说，渠道测量对于渠道的建设和后期使用都很重要。

1 水利渠道工程测量的基本原则（1）真实性。

为了指导测量数据，必须保证测量结果的可靠性和稳定性。

渠道工程是水利工程的重要组成部分。

同时，要对农业用水、水电等生产活动进行全面调整，保证水利设施的正常运行。

测量人员需要根据实际情况综合测量相关数据，为设计人员提供更加真实可靠的信息作为设计参考。

（2）普遍性。

渠道是负责水质、运输和分配。

水利工程输水管道不能独立运行，必须依靠其他附属建筑来保证良好的输水效率和输水质量。

依据一般适用性原则，提出引水建筑物应从挡水、排水、取水三方面进行综合测量，真实反映其综合性能，提高效率。

（3）科学技术。

改造、发展、创新是精确测量的核心技术。

如有必要，借助国际先进的测量技术，协助工程师进行渠道测量与取样，已成为水利工程发展的必然趋势。

水利发电是中国一种电力生产形式，随着国有资本建设的发展，国有企业总体规模不断扩大。

建设先进的测量系统，有利于辅助人员精确测量，不仅占用空间大，而且避免了人工记录数据的错误率。

2 渠道施工测量方案及技术要求一般工程施工控制网应分两级，平面控制点相邻点的中值误差不超过10毫米，根据工程规模、用途、精度等要求，合理选择一次高程控制网高度。

一级网络采用环网结构，加密网络采用连接路由或节点。

管线施工测量时，将控制点引至承台水准点，主要目的是保证整个通道施工高度一致。

浅谈水利工程中渠道测量步骤与知识摘要：水利工程是与国民经济和民生有关的重大项目。

提高水利工程水平对促进中国社会经济发展具有重要意义。

渠道建设作为水利工程的重要组成部分，与水利工程的整体建设水平有关。

要掌握准确的测量数据，确保科学合理的渠道建设。

本文介绍了水利工程中渠道和支持建筑物的测量方法，包括渠道线状图绘制、横纵断面高程的测量、测量结果提交，为水利工程设计提供技术参考。

关键词：水利工程；渠道；测量方法作为一个常见的线状引水工程，渠道包括渠首、渠道、渡槽、倒虹吸、涵洞、节制分水闸、桥等一系列配套建筑物。

渠道测量应根据特定标准测量这些建筑物的中心线位置和特征高度，并为通道设计提供足够的测量数据。

渠道工程的勘察放线与工程设计密切相关。

只有根据现场的正确位置和准确的测量数据，才能根据当地情况进行经济合理的工程设计。

一、渠道现状（树形）导线图的绘制首先，施工单位的代表提供能够满足测量要求的渠道现状（树形）导线图；如果提供，请考虑施工单位代表提供的渠道导线图的草图，并根据草图，测量人员将与三方（施工单位，测量，设计）一起召开，以完善渠道现状导线图；如果没有提供草图，测量员将使用手持GPS测量设备测定渠道现状导线图。

各个建筑物的使用要求也要标明，如不同渠段的设计流量（加大流量），节制闸、分水闸的流量，交通桥的过荷要求等。

渠道现状导线图的绘制目的是便于这次渠道测量和绘制渠道设计导线图。

使用渠道现状导线图可以使渠道测量工作真正做到有的放矢，因地制宜，从而从根本上保证渠道测量的准确性。

渠道上的闸、桥、涵等交叉建筑物称为其配套建筑物。

渠道测量的技术要求应按《水利水电工程测量规范（规划设计阶段）（SL197-97 DLJ201-81CH2-601-81）》执行。

渠道测量的内容主要包括：渠道及配套建筑物平面位置的测定、渠道纵断面高程测量、渠道横断面测量等三部分。

二、中线测量当在地面上确定渠道的中心线时，还测量渠道的长度和拐角角度。

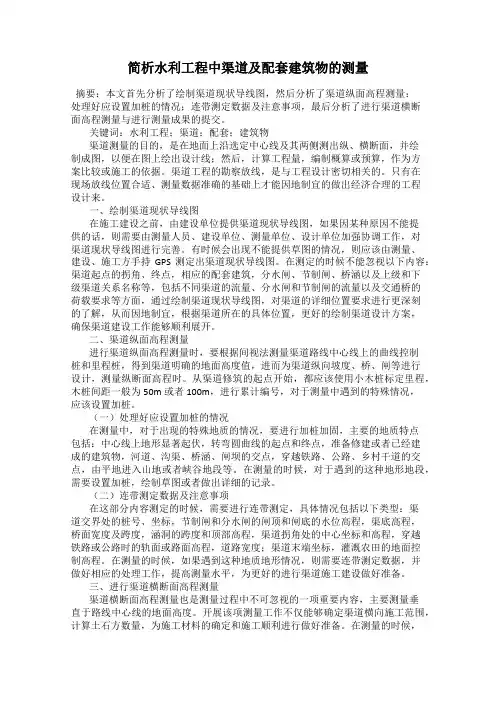

简析水利工程中渠道及配套建筑物的测量摘要：本文首先分析了绘制渠道现状导线图，然后分析了渠道纵面高程测量：处理好应设置加桩的情况；连带测定数据及注意事项，最后分析了进行渠道横断面高程测量与进行测量成果的提交。

关键词：水利工程；渠道；配套；建筑物渠道测量的目的，是在地面上沿选定中心线及其两侧测出纵、横断面，并绘制成图，以便在图上绘出设计线；然后，计算工程量，编制概算或预算，作为方案比较或施工的依据。

渠道工程的勘察放线，是与工程设计密切相关的。

只有在现场放线位置合适、测量数据准确的基础上才能因地制宜的做出经济合理的工程设计来。

一、绘制渠道现状导线图在施工建设之前，由建设单位提供渠道现状导线图，如果因某种原因不能提供的话，则需要由测量人员、建设单位、测量单位、设计单位加强协调工作，对渠道现状导线图进行完善。

有时候会出现不能提供草图的情况，则应该由测量、建设、施工方手持GPS测定出渠道现状导线图。

在测定的时候不能忽视以下内容：渠道起点的拐角、终点，相应的配套建筑，分水闸、节制闸、桥涵以及上级和下级渠道关系名称等，包括不同渠道的流量、分水闸和节制闸的流量以及交通桥的荷载要求等方面，通过绘制渠道现状导线图，对渠道的详细位置要求进行更深刻的了解，从而因地制宜，根据渠道所在的具体位置，更好的绘制渠道设计方案，确保渠道建设工作能够顺利展开。

二、渠道纵面高程测量进行渠道纵面高程测量时，要根据间视法测量渠道路线中心线上的曲线控制桩和里程桩，得到渠道明确的地面高度值，进而为渠道纵向坡度、桥、闸等进行设计，测量纵断面高程时。

从渠道修筑的起点开始，都应该使用小木桩标定里程，木桩间距一般为50m或者100m，进行累计编号，对于测量中遇到的特殊情况，应该设置加桩。

（一）处理好应设置加桩的情况在测量中，对于出现的特殊地质的情况，要进行加桩加固，主要的地质特点包括：中心线上地形显著起伏，转弯圆曲线的起点和终点，准备修建或者已经建成的建筑物，河道、沟渠、桥涵、闸坝的交点，穿越铁路、公路、乡村干道的交点，由平地进入山地或者峡谷地段等。

浅论水利渠道工程的测量技术摘要：在现代农业的水利工程中，渠道是比较常见的。

而工程施工测量与监控很大程度上影响着水利渠道工程的质量，如果这些工作出现纰漏，不但会延误工期，甚至会危害人员安全，影响工程投资效益。

本文就渠道测量技术作浅述。

关键词：水利；渠道工程；测量技术1渠道的踏勘和选线选择渠道线路应考虑：一渠道要尽量短而直，避开障碍物，以减少工程量和水流损失；二灌溉渠道应尽量选在比灌区稍高的地方，以便自流灌溉，而排水渠道应选在排水区较低的地方，以便排出区内积水；三土质要好，坡度要适当，以防渗漏、淤塞、冲刷和坍塌；四是挖、填土石方量要小，渠道建筑物要少，尽量利用旧沟渠，要考虑综合利用，如对山区渠道布置应集中落差，以便发电。

根据上述条件，首先在图上选线，然后再到现场踏勘，最后进行实地选线。

图上选线：若渠道大而长，一般应在地形图上选出几条线路作为预选方案，然后权衡利弊，从中定出一条比较好的线路。

如果渠道短而小，便可直接到实地踏勘、定线。

现场踏勘：在图上选出渠道线路后，由各方面人员组成小组，到实地沿着选出的渠线勘察一遍，这叫踏勘。

在踏勘中，要进一步衡量选出的渠线是否符合要求。

最后把确定下来的方案标绘到地形图上。

2渠道中线测量在渠道线路初步选定后，接着就要在实地标出渠道中心线，并在实地打桩。

为了便于计算渠道长度及绘图施工，必须从渠道起点开始，沿着渠道方向丈量渠道长度，每隔20m、30m、50m或100m打一标桩，称为里程桩。

在两里程桩间地形坡度有明显的变化点或经过河、沟、坑、路以及需要构筑水利工程的地方，都应打桩，称为加桩。

桩头一侧削平朝向渠道起点，以便于注记。

在标定渠线的同时，应丈量出各标桩至起点的水平距离，用红铅笔或油漆记在桩头上或面向起点的桩侧面，作为桩号。

注记时，在距离的公里数和米数之间写“＋”号，如距离起点1050米的标桩应写作1＋050；起点桩号应写成0＋000。

渠道较长时，还要在丈量距离时，绘出渠线草图，作为设计渠道时参考。

渠道是线状引水工程 ， 它包括渠首 、 渠道 、 渡槽、 虹吸、 倒 涵洞 、 节制分水 闸、 桥等一系列配 套建筑物。渠道测量要把这些建筑物的中心线 位置和特征高程按一定的标 准实测 出来 ，为渠 道设计提供充分的测量资料 。 渠道测量的 目的 ， 是在地面上沿选定 中心线 及其两侧测 出纵 、 横 断面 ， 并绘 制成 图 ， 以便在图上绘 出设计线 ； 然 后， 计算工 程量 ， 编制概算 或预算 ， 作为方案 比 较或施 工的依据。 渠道工程的勘察放线 ， 是与工 程设计密切相关的。 只有在现场放线位置合适 、 测量数据准确 的基础上才能因地制宜的做 出经 济合理 的工程设计来。
科
程丽 红
水 利工 程 ｆ ｌｆ
王红 波
浅述水工建筑物 的渠道测量 与工程量计算
（ 黑龙 江省 齐 齐哈 尔矿 产 勘 查 开发 总 院 ， 龙 江 齐 齐哈 尔 １１０ ） 黑 ６ ０ ６
摘 要： 渠道是常见而普遍 水利工程， 无论是 以蓄 、 引的方式进行灌溉 ， 提、 还是排洪和排 地面积水， 需要通过 渠道才能发挥效 益。 都 文章踏勘选 线、 中线测量、 纵横断面测量、 土石方计算和边坡放样 等方 面对渠道测量进行 阐述 。 关键词： 水工建筑物； 渠道测量 ； 工程量计 算 纵断面图 ， 为设计渠道提供 资料 。 能满足边坡 的位置。在横断面上地形变化较小 为 了保证渠道纵断面水 准测 量的精度 ， 测 的情况下， 可采用水准仪 ， 在横断面坡度变化点 量时应按 《 水利水电工程测量规范》的规 定进 上设置测钎或小木桩 ，并用皮尺或测绳量取水 行。 如果渠道沿线 国家等级的水准点不多 ， 则要 平距离 ， 水准仪测量高程 。 如果横断面地面坡度 用 四等水准测量增设一些水准点 ， 设的水 准 变化较 大， 增 可以采用经纬仪或全站仪， 把仪器安 点应该沿渠道方向每隔 １ ２ Ｍ设 置一个 （ — Ｋ 即 置在里程桩上 ， 中、 对 整平后 ， 瞄准前或后桩归 Ｂ ｌ ）设置在渠道开挖线和堆土线 以外 不易 零 ， ｂ点 。 旋转 ９ 度向两边施测。将测算成 果绘制横 ｏ 破坏的地点 。Ｂ Ｍ点设置以后 ， 就可 以用普通水 断面图，绘制横断面图 的方法与纵 断面图大 至 准测量的方法测定里程桩和加桩的高程 。丘 陵 相同，只不过水平距离与高程 的采用 同一 比例 地区距离国家等级的水准点较远 ， 也可 以采 用 尺 。 假设高程，一般在起点桩附近的固定建筑物 或 ５ 土方计算 岩石上设置—个固定桩 。 以便往返闭合 ， 并精确 随着科学技术的迅猛发展 ，电脑应用非常 １ 勘 选 线 踏 计算各里程桩和 Ｂ Ｍ点的高程。 广泛 ， 绘图采用电脑绘制。 将设计标准断面图放 踏勘选线 的 目的是 在地面上确 定中心 线 用各个里程桩和加桩的高程绘 制的渠道 中 置在渠道横断面各里程桩的渠底高 程线上 ， 然 位置。 在选定渠道路线时 ， 必须遵循“ 经济合理 ， 心线纵 向地面变化的图称为纵断面图。渠道纵 后用 面积查询 可得出开挖面积和填方 面积 。将 安全可靠和灌溉面积大” 的原则 ， 因此在踏勘选 断面图是设计渠底高程线、 堤顶高程线 、 计算填 相邻 的两个 里程桩 的开挖 面积或填方 面积 ， 用 线时要考虑如下几个问题 ：．渠道要尽量短 而 挖土石方量和拟定施工计划的主要 资料。 ａ 算术平 均值乘 以相 邻的两个里程桩 间的长度 ， 直， 力求避开障碍物，以减小工程量和水 流损 在渠道纵断面水准测量时 ， 各个里程桩 和 即可得到该段土方开挖及回填方量 。在计算土 如果 一为挖方 ， 而另一 失 ． 把渠道选择在地势较 高的地带 ， 以利达 到 加桩测量所计算出来的高程是木桩桩顶 高程 。 方 时 ， 相邻两 横断 面中 ， 扩大灌溉面积和 自 流灌溉 的 目的。ｃ ． 渠道经 过 但是在绘制纵断面图时 ，不能用桩顶高程而应 为填方 ， 则中间必有一点既不挖也不填的零点。 所 在桩顶读数 的同时还 即地面线与渠底设计线的交点就是零点。 ： 的地带土质要好 ， 坡度要适宜 ， 以防渠道运行 出 该用地 面高程绘制。 以， 如 在 ＋ ０ 是挖方 ，开挖深度是 ０ ２ １ ５７是填 ． ｍ， ２ ２ ＋ 现严重 的渗漏 、 冲刷和坍塌现象。 ． ｄ 填挖土石方 应加读桩底读数或把木桩高钉成统一高度 。绘 １５ ０ 量和渠道建筑物要少 ， 以达到省工、 省料和少 占 制纵 断面图 ： 以里程桩和加桩高程作为纵坐标 ， 方 ， 填方 高度是 ０８ ｍ。设 ： ．３ 零点距 ｌ ５ｏ为 ｘ ＋０ ， 距 ＋２ 为 ７ 。 用耕地。 在踏勘选线时 ， 拟建渠道地区如果有 大 用里程桩和加桩的里程作为横坐标 ，按 比例绘 则 ： １５ ７ ２ 根据相似 比的原理 ： ７ 对 比例尺地形图时 ，可以先在图上选定 出几个路 制 。因为 ， 里程桩上的高程 变化不大 ， 里程桩 的 ＝ ＇ ｎ ３ ｝ ｘｉ ６ ２ － ６ ＝ ｌ ４ 。计算出 ０ ２ ８ 碍； ６ ｍ ７ ｉ ６ ２ ３ ｍ ２ ＝ 线方案 ，进行 比较后 ，根据初步拟定 的渠线位 距离 较长 ； 所以 ， 高程的 比例尺可 以放大一 点 ， 零点到 １５ ０ ＋ ０ 的距离后， 还应该到实地上确定零 置， 再到实地沿线做调查研究和收集有关资料 ， 般采用 ｌ１０ １２０１５０ 。横坐标距离 点的位置， ： ，：０ ，： 等 ０ ０ 并补测零点处的横 断面 ， 出横断面 绘 １ １０ ， ： 同样加绘设计断 面， 计算挖方和填方 的 （ 、 地质 水文 、 材料来 源、 工条件等） 施 ， 结合 当地 的比 例尺可缩 小一 点 ，可以采 用 ， ：０ ０ ｌ 图以后 ， 实际情况 ，最后确定渠道的起点、转折点和终 ２ ０ ， ：００ １ ０ ０ 等 。 ０ ０ ｌ ５０ ，； ００ 因为里程桩高程的数 面积 ，以便把 １５ ０ ＋ ２ １ ＋ ０ ～１５ ７两桩间 的土方分 ＋０ ＋０ ． ６和 １ ５ ５６ ＋０． ６—１ ５ ７两 部 ＋２ 点。 并用大木桩在地面上标志这些 点的位置。 值 比较大 ， 但地面起伏变化较小 ， 以在图纸上 成 １５ ０—１５ ５６ 所 编辑高程数值时，可以选择某一高程作为起始 分计算。 ２中线测量 当渠道 的中心线在地面上确定以后 ， 还要 线 ， 而不必从零开始。 可根据水 准测量记录中最 最后绘制土方计算表 ，将所有计算结果填 测出渠道的长度和转折角的大小。渠道的长度 底高程或设计最底高程定为起始高程。绘制纵 人表中。 填写里程桩。ｂ ． 填写各里 参考文献 可以用钢尺沿渠道中心线丈量。为了方便计算 断面 图的步骤如下 ：

水利工程中渠道及其配套建筑物的测量【摘要】渠道是水利项目建设中比较重要的建筑结构，能够及时地传输水资源以供应灌溉使用。

由于前期勘测不足，后期渠道施工面临着诸多质量问题，阻碍了水利灌溉系统的有效运行，导致水资源浪费了持续增多。

针对这一点，本文以新疆某水利工程为案例，分析了项目中渠道及其配套建筑物测量的相关问题。

【关键词】水利工程渠道配套建筑测量水利工程建设是合理利用水资源的主要途径，也是实现大自然资源循环利用的有效方式。

新时期国家在水利项目建设方面的投资日趋增大，特别是以农业政策为主的服务项目越来越多。

渠道及其配套建筑物是水利工程的重点构成，项目施工前期进行必要的勘察测量，能够科学地指导现场人员施工作业，保障水资源调度系统的正常运行。

1 案例介绍本次研究的案例为“吉勒布拉克水电站工程”，此项目总投资12.97亿元，大坝坝高146米，水库总库容2.32亿立方米，由拦河大坝、泄洪渠、引水建筑物及地面厂房等主要建筑物组成。

吉勒布拉克水电站工程完成大坝填筑102米，坝体填筑完成316万立方米，混凝土浇筑完成6800立方米，发电厂房、表孔溢洪洞、发电引水洞等工程正在加紧施工中[1]。

渠道及其配套建筑在未来吉勒布拉克水电站进行水力发电或水源调度中发挥了重要作用。

为了保证水利工程建造的质量标准，施工单位在动工前期实施了多方面的工程测量工作，收集诸多与项目有关的数据信息，为后期渠道及相关水工建筑建造提供了指导作用。

2 水利工程测量的基本原则近代水利工程已经是基础设施改造的重点项目，与我国水力发电事业改革存在着密切的联系，也是人类充分开发利用自然资源的有效途径。

渠道及其配套建筑物测量工作，需坚持真实性、广泛性、科学性等三大原则。

（1）真实性。

保证测量工作的真实可靠性，才能让勘测数据发挥出英语的指导作用。

水工建筑物是水利工程最为核心的构成，无论是水资源调度或水力发电等活动，都是通过水工建筑才能正常地运转。

这就要求现场勘测人员根据水利渠道所处的实际位置，多方勘察测量出相关的数据信息，向设计人员提供真实可靠的参考标准。

水利工程中的渠道测量方法发布时间：2023-02-22T08:30:32.704Z 来源：工程建设标准化》2022年第19期10月作者：陈瑞涛侯国勋[导读] 渠道建设是我国水利事业发展的重要内容，它的首要目的是为三农服务，为人民谋福利陈瑞涛侯国勋河南华禹水利水电工程有限公司河南省新乡市453000摘要：渠道建设是我国水利事业发展的重要内容，它的首要目的是为三农服务，为人民谋福利。

渠道测量是一种测量新的或重建的输水、排水管和人造河道的方法。

有些管道是根据老管道而改建的，有些则是新的，不管是老水渠，还是新水渠，都要在精确的测量基础上，画出运河和它的附属建筑。

因此，渠道测量工作的好坏，将直接影响到项目竣工后的工程质量，影响到整个项目的功能。

总之，渠道调查在渠道建设和后期利用中起着举足轻重的作用。

关键词：水利水电工程；渠道测量引言：渠道建设是水利建设中的一个重要内容，它以服务三农、惠及民生为己任。

渠道测量是指对输水渠道和人工航道的新建或改建而进行的测量。

有些是在原有的渠道基础上进行改建，有些是要全部重建。

无论是在老区，还是在建设新区，都需要设计出一张设计图，而设计图则要以准确的测量通道和相应的建筑为依据。

因此，渠道测量工作的质量，直接影响着项目的建设和完工后的功能。

总之，渠道工程的测量工作对于渠道建设和后期的投入利用有着重要的作用。

1.水利渠道工程测量的基本原则1.1真实性为了对测试数据进行指导，需要对其进行可靠、稳定的测试。

在水利水电建设中，渠道工程具有十分重要的作用，同时，要对农业、水电等生产活动进行全面的调整，以确保水利建设的正常运转。

测量工作者应结合现场的实际状况，对有关资料进行全面的测量，以便为设计者提供更为真实、可靠的资料。

1.2普遍性管道负责水质，运输和分配。

水利工程中的输水管线不能单独运作，需要依赖于其它辅助设施，以确保输水效果和供水品质。

根据普适性原理，建议在导流建筑物的基础上，从挡水、排水、取水三个角度对其进行全面的测量，以真正体现其综合性能，从而提高工程建设的效率。

其 宽度 、 长度 、 落差和 级数。因为建 筑物 的测量 数据 是设计 人员 ［ ］ 赵 １ 推算渠 道各 种参数的重要依据 ， 水面及最 大水 位是设计 人员判定
渠 道纵断面测量过程中应注意渠道拐角 、 拐点及其配 套建筑 物的
收 稿 日期 ：０ ２０ — ３ ２ １ —５ ２
红． 利 工程 测量 ［ ． 京 ： 水 Ｍ］ 北 中国水利 水 电 出版社 ，
程带来无法解 除 的风 险 ， 蕴含 了不 安 全 因素 ， 旦风 险爆 发 ， 一 开 种 事 故 。 裂、 倾斜甚至倒塌等事故就很容 易发生 。２ 从建筑工程 的决策 阶 ） 段来看 ， 当决 策人 进行 了错误 的选址 ， 而导致 建筑 物的选 址处 从 于地质条件恶劣的地段 ， 这是 时尚也是一种 由于“ 先天不 足” 孕育 的后续风险 ， 在这 一前 提下 ， 自然会 导致 建筑物 开裂 或倒塌 等事 件的产生 。为 了避免这一不 良后果 ， 就需要建 筑公 司在前 期地基
００左 右位 置因占地赔偿 不能协 调业 主要 求改 线 ， 使此段 渠道 ０ 致
改线不但 增加了渠线 的长度还增加 了 ２个 转弯 ， 样既造 成 了投 这 资 的增加 ， 也导致 了渠道水 流不 畅， 渠道 还可能 会产 生冲刷 和淤
２ 注 意事项
笔者认为渠道测量人员应掌握 一定 的基 础水工知识 ， 能在 才
２ ０． ０１
渠 道纵坡 、 交叉建筑物 形式 等的重要 依据 。３ 纵横 断面测量 ： ） 在 ［ ］ 石雪冬 ， ２ 杨 波． 水利 工程 测量 ［ ． 京 ： Ｍ］ 北 中国电 力 出版
社 ，０ １ ２１． （ 转 第 ２ ８页 ） 下 ８
作者简介 ： 任建 新 （９ １ ， ， 理 工 程 师 １８ 。） 男 助

◇ 水利 科技◇
科技 目向导
２ ０ １ ４ 年２ ６ 期
浅谈水利工程中渠道测量方法
赵 春 合肥 ２ ３ ０ ６ ０ １ ） （ 安 徽 水 安 建 设 集 团 股份 有 限公 司 安 徽
【 摘 要】 渠道建设 涉及到沿渠农田的灌溉、 排 涝， 对 沿渠居 民的生产 、 生活有着重要影响。 因此 ， 渠道建设施工前的测量工作必须给予足 够
其提供渠道导线 的草图 以方便进行渠道测量 、 设计和施工 。若 遇到有 时 ． 测量位置要延 伸到居 民区的边缘 ， 同时在该点要做好标 注 ， 并在对 二是 当横 断面遇到 山坡 时 ． 测量点可设 置在 山 些建设单位连草 图也无法提供就要会同设 计单位 、 建设单位及施工单 侧横断面做适 当延伸 ：
挥 总 的来说 ． 渠道测量工作对渠道施工过程及后期 的投入使用意 义
重大 。
３ ． 渠道横断面高程测量
横断面高程 测量 的主要 目的是确定渠道 的施工 范围 ． 结 合渠道纵
向高程测量数 据进行 工程的预算 ． 以保证施工期 间各类施工 材料的正
１ ． 渠道现 状导线 图的绘制
渠 道正式施工前要 完成的第一项 工作就是要按 照建设单位提供 常供应 ， 从而保障工程顺 利竣工 ， 横 断面测量对精度 有一定 的要求 ， 地 的渠道导线 图进行实地勘察 、 测量 ． 完善 渠道及其配套 建筑物 的相关 形较平缓的地 区误差应 在 １ ． ５ ｍ 以内．山地或 高地 的误 差可适 当放大 ｍ． 而地形点对 临近的高程 控制点的误差则必须在 Ｏ ． ３ ｍ以内。其 技术参数和渠道周 围地形 、地貌信息等其他信息 以保证工程高质 量 、 到２ 高标准 的完成 如果建设单位不能提供待建渠道的现状导线图则要求 次横断面高程测量时应注意以下事项 ． 一是 当横 断面延伸到居民用地
