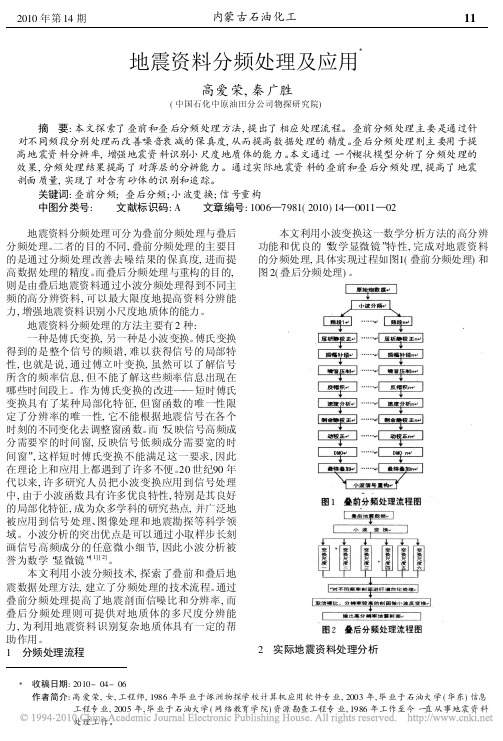

地震资料分频处理及应用高爱荣,秦广胜(中国石化中原油田分公司物探研究院) 摘 要:本文探索了叠前和叠后分频处理方法,提出了相应处理流程。
叠前分频处理主要是通过针对不同频段分别处理而改善噪音衰减的保真度,从而提高数据处理的精度。
叠后分频处理则主要用于提高地震资料分辨率,增强地震资料识别小尺度地质体的能力。
本文通过一个楔状模型分析了分频处理的效果,分频处理结果提高了对薄层的分辨能力。
通过实际地震资料的叠前和叠后分频处理,提高了地震剖面质量,实现了对含有砂体的识别和追踪。
关键词:叠前分频;叠后分频;小波变换;信号重构 中图分类号: 文献标识码:A 文章编号:1006—7981(2010)14—0011—02 地震资料分频处理可分为叠前分频处理与叠后分频处理。
二者的目的不同,叠前分频处理的主要目的是通过分频处理改善去噪结果的保真度,进而提高数据处理的精度。
而叠后分频处理与重构的目的,则是由叠后地震资料通过小波分频处理得到不同主频的高分辨资料,可以最大限度地提高资料分辨能力,增强地震资料识别小尺度地质体的能力。
地震资料分频处理的方法主要有2种:一种是傅氏变换,另一种是小波变换。
傅氏变换得到的是整个信号的频谱,难以获得信号的局部特性,也就是说,通过傅立叶变换,虽然可以了解信号所含的频率信息,但不能了解这些频率信息出现在哪些时间段上。
作为傅氏变换的改进——短时傅氏变换具有了某种局部化特征,但窗函数的唯一性限定了分辨率的唯一性,它不能根据地震信号在各个时刻的不同变化去调整窗函数。
而“反映信号高频成分需要窄的时间窗,反映信号低频成分需要宽的时间窗”,这样短时傅氏变换不能满足这一要求,因此在理论上和应用上都遇到了许多不便。
20世纪90年代以来,许多研究人员把小波变换应用到信号处理中,由于小波函数具有许多优良特性,特别是其良好的局部化特征,成为众多学科的研究热点,并广泛地被应用到信号处理、图像处理和地震勘探等科学领域。
作者简介:吴大奎,1963年生,高级工程师;1995年毕业于原成都理工学院,获硕士学位;现任天然气工业杂志社副社长。
地址:(610051)四川省成都市府青路一段3号。
电话:(028)86011178。

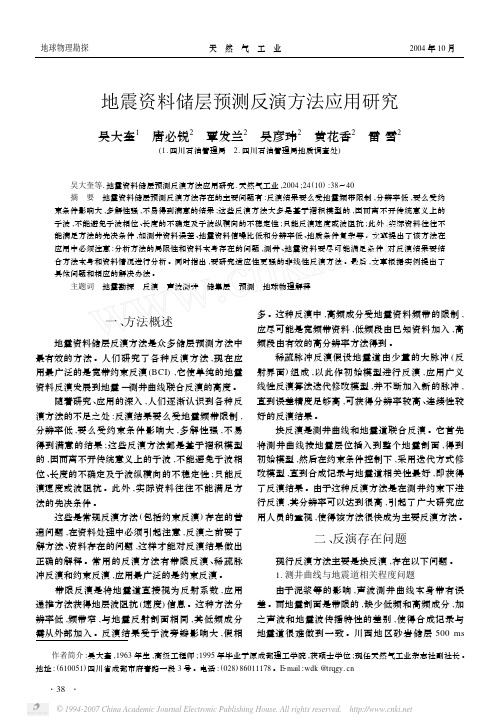

E 2mail :wdk @地震资料储层预测反演方法应用研究吴大奎1 唐必锐2 覃发兰2 吴彦玮2 黄花香2 雷雪2(1.四川石油管理局 2.四川石油管理局地质调查处) 吴大奎等.地震资料储层预测反演方法应用研究.天然气工业,2004;24(10):38～40摘 要 地震资料储层预测反演方法存在的主要问题有:反演结果要么受地震频带限制,分辨率低,要么受约束条件影响大,多解性强,不易得到满意的结果;这些反演方法大多是基于褶积模型的,因而离不开传统意义上的子波,不能避免子波相位、长度的不确定及子波纵横向的不稳定性;只能反演速度或波阻抗;此外,实际资料往往不能满足方法的先决条件,如测井资料误差、地震资料信噪比低和分辨率低、地质条件复杂等。
文章提出了该方法在应用中必须注意:分析方法的局限性和资料本身存在的问题,测井、地震资料要尽可能满足条件,对反演结果要结合方法本身和资料情况进行分析。
同时指出,要研究适应性更强的非线性反演方法。
最后,文章根据实例提出了具体问题和相应的解决办法。
主题词 地震勘探 反演 声波测井 储集层 预测 地球物理解释一、方法概述 地震资料储层反演方法是众多储层预测方法中最有效的方法。
人们研究了各种反演方法,现在应用最广泛的是宽带约束反演(BCI ),它使单纯的地震资料反演发展到地震—测井曲线联合反演的高度。
随着研究、应用的深入,人们逐渐认识到各种反演方法的不足之处:反演结果要么受地震频带限制,分辨率低,要么受约束条件影响大,多解性强,不易得到满意的结果;这些反演方法都是基于褶积模型的,因而离不开传统意义上的子波,不能避免子波相位、长度的不确定及子波纵横向的不稳定性;只能反演速度或波阻抗。

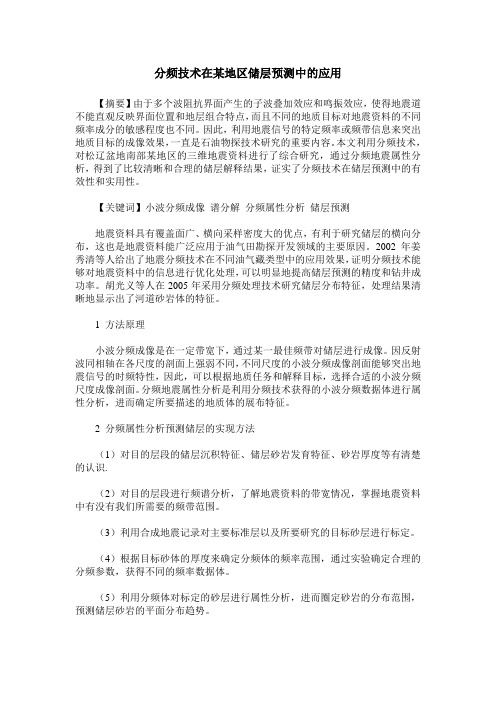

分频技术在某地区储层预测中的应用【摘要】由于多个波阻抗界面产生的子波叠加效应和鸣振效应，使得地震道不能直观反映界面位置和地层组合特点，而且不同的地质目标对地震资料的不同频率成分的敏感程度也不同。
因此，利用地震信号的特定频率或频带信息来突出地质目标的成像效果，一直是石油物探技术研究的重要内容。
本文利用分频技术，对松辽盆地南部某地区的三维地震资料进行了综合研究，通过分频地震属性分析，得到了比较清晰和合理的储层解释结果，证实了分频技术在储层预测中的有效性和实用性。
【关键词】小波分频成像谱分解分频属性分析储层预测地震资料具有覆盖面广、横向采样密度大的优点，有利于研究储层的横向分布，这也是地震资料能广泛应用于油气田勘探开发领域的主要原因。
2002年姜秀清等人给出了地震分频技术在不同油气藏类型中的应用效果，证明分频技术能够对地震资料中的信息进行优化处理，可以明显地提高储层预测的精度和钻井成功率。
胡光义等人在2005年采用分频处理技术研究储层分布特征，处理结果清晰地显示出了河道砂岩体的特征。
1 方法原理小波分频成像是在一定带宽下，通过某一最佳频带对储层进行成像。
因反射波同相轴在各尺度的剖面上强弱不同，不同尺度的小波分频成像剖面能够突出地震信号的时频特性，因此，可以根据地质任务和解释目标，选择合适的小波分频尺度成像剖面。
分频地震属性分析是利用分频技术获得的小波分频数据体进行属性分析，进而确定所要描述的地质体的展布特征。
2 分频属性分析预测储层的实现方法（1）对目的层段的储层沉积特征、储层砂岩发育特征、砂岩厚度等有清楚的认识.（2）对目的层段进行频谱分析，了解地震资料的带宽情况，掌握地震资料中有没有我们所需要的频带范围。
（3）利用合成地震记录对主要标准层以及所要研究的目标砂层进行标定。
（4）根据目标砂体的厚度来确定分频体的频率范围，通过实验确定合理的分频参数，获得不同的频率数据体。
（5）利用分频体对标定的砂层进行属性分析，进而圈定砂岩的分布范围，预测储层砂岩的平面分布趋势。

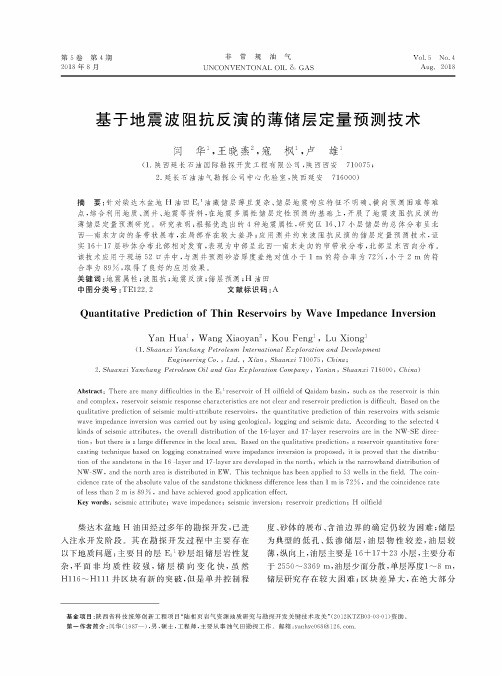

第5卷第4期2018年8月非常规油气U N C O N V E N T O N A L O IL1G A SV ol. 5 N o. 4A u g.2018基于地震波阻抗反演的薄储层定量预测技术闫华％，王晓燕2,寇枫1，卢雄11陕西延长石油国际勘探开发工程有限公司，陕西西安 710075#2.延长石油油气勘探公司中心化验室，陕西延安 716000)摘要：针对柴达木盆地H油田私1油藏储层薄且复杂、储层地震响应特征不明确、横向预测困难等难点，综合利用地质、测井、地震等资料，在地震多属性储层定性预测的基础上，开展了地震波阻抗反演的薄储层定量预测研究。
研究表明：根据优选出的4种地震属性，研究区16、17小层储层的总体分布呈北西一南东方向的条带状展布，在局部存在较大差异；应用测井约束波阻抗反演的储层定量预测技术，证实16 =17层砂体分布北部相对发育，表现为中部呈北西一南东走向的窄带状分布，北部呈东西向分布。
该技术应用于现场52 口井中，与测井预测砂岩厚度差绝对值小于1 >的符合率为72?，小于2 >的符合率为89?，取得了良好的应用效果。
关键词：地震属性；波阻抗；地震反演；储层预测；H油田中图分类号：TE122.2 文献标识码：AQuantitative Prediction of Thin Reservoirs by Wave Impedance InversionYan Hua1 , Wang Xiaoyan2 , K ouFeng1 , Lu Xiong1(1. Shaanxi Yanchang Petroleum International E xploration and Developm entE ngineering Co., L td. ! X ia n, Shaanxi710075, China#2. Shaanxi Yanchang Petroleum OH and Gas E xploration C om pany , Yanan , Shaanxi716000, China)Abstract:Theee aee many difficulties in the E31reservoir of H oilfield of Qaidam basin,such as the reservoir is thinand com plex,reservoir seismic response characteristics aee not clear and reservoir prediction is difficult.Based on thequalitative prediction of seismic multi-attribute reservoirs?the quantitative prediction of wave impedance inversion was carried out by using geological,logging and seismic data.According to the selected 4kinds of seismic attributes,the overall distribution of the16-layer and17-layer reservoirs are tio n,but there is a large difference in the local area.Based on the qualitative prediction,a reservoir quan casting technique based on l ogging constrained wave impedance inversion is proposed,it is proved that the distribution of the sandstone in the 16 -layer and 17-layer are developed in the north,which is the narrowband distribution ofNW-S W,and the north area is distributed in EW.This technique has been applied to 5 cidence rate of the a bsolute value of the sandstone thickness difference less than 1 m is 72? ,and the coincidence rateof less than 2 m is 89 ? ,and have achieved good application effect.Key words：seismic attribute；wave impedance；seismic inversion；reservoir prediction；H oilfield柴达木盆地H油田经过多年的勘探开发，已进 人注水开发阶段。
地震波形指示反演在薄储层预测中的应用钱银磊;胡清雄;王晓辉;王科朋;史全党【摘要】DX5井区梧桐沟组储层具有储层较薄、单砂体厚度小、砂体横向连续性差的特点,运用常规波阻抗反演很难对其完成精确刻画.地震波形指示反演充分利用了地震波形的横向变化,可代替传统变差函数进行高频成分模拟,对井况的要求低,比传统阻抗反演和地质统计学反演方法的确定性更强.高频结构受波形变化控制,更好地体现了沉积特征的约束.在提供储层纵向分辨率的同时,横向连续性得到了有效保证.%DX5 well area has the characteristics of thin reservoir,small thickness of single sand body and the poor continuity of sand body. Conventional wave impedance inversion is limited by earthquake-band,which results in low vertical resolution and difficulty in accurate description of thin reservoir. Seismic modeling inversion can re-place traditional variation function to simulate the high frequency components,because it can make full use of the change of lateral seismic waveform information. It is stronger than the traditional wave impedance inversion and geostatistical inversion in certainty,and has lower requirements of well distribution. The high-frequency structure is controlled by waveform changes,so it can better reflect the constraints of sedimentary characteristics. While pro-viding vertical resolution of reservoir,lateral continuity has been effectively guaranteed.【期刊名称】《重庆科技学院学报（自然科学版）》【年(卷),期】2017(019)006【总页数】4页(P17-20)【关键词】薄储层预测;测井参数模拟;地震波形指示反演;相控反演【作者】钱银磊;胡清雄;王晓辉;王科朋;史全党【作者单位】中国石油集团东方地球物理勘探有限责任公司研究院乌鲁木齐分院,乌鲁木齐830016;中国石油新疆油田公司采气一厂,新疆克拉玛依834007;中国石油集团东方地球物理勘探有限责任公司研究院乌鲁木齐分院,乌鲁木齐830016;中国石油集团东方地球物理勘探有限责任公司研究院乌鲁木齐分院,乌鲁木齐830016;中国石油新疆油田公司采气一厂,新疆克拉玛依834007【正文语种】中文【中图分类】P618三角洲前缘水下分流河道砂一直是薄储层预测的重点和难点，储层具有“砂体厚度薄、砂泥互层”的特点。
分频带叠前反演在厚储层预测中的应用实际工作中发现百米以上的厚储层存在预测不稳定的问题，反演结果显示随着厚度增加厚层预测结果变成两个层，而且厚度预测也不准确。
由于厚层信息主要来源于地震低频，要反演好厚层，就得充分利用低频信息。
因此提出了分频带叠前反演方法，通过分两步反演充分利用了低频信息，很好的刻划出了厚层的展布特征。
标签：厚储层分频带叠前反演低频分量储层预测1引言地震资料是带限的，缺少低频和高频信息，这就决定了地震资料无法很好的反映出厚层和薄层信息。
在基于Jason的稀疏脉冲反演中，通过测井约束建立低频模型来补偿低频信息的常规反演方法无法很好的识别厚储层，这是因为稀疏脉冲反演是基于地震的反演，受地震资料的影响特别大，是在地震主频控制下得到的反演结果，地震资料有效频带中的相对高频和相对低频的潜力没有充分利用[1]。
因此考虑到地震低频对厚储层影响的重要性，提出了分频带进行叠前反演，进而解决厚储层预测问题的思路[2][3]。
2技术路线分频带解决厚储层预测问题的思路为：（1）首先对地震资料做分频处理，重点得到其低频分量；（2）运用地震资料低频分量参与第一轮反演，得到第一轮反演结果；（3）这一结果一方面可以刻划出厚储层的分布趋势，另一方面做为初始模型运用原始地震参与反演，得到第二轮反演结果，即分频带反演结果，从而提高储层预测效果。
3实际资料应用某实验工区发育百米以上的厚储层，经岩石物理分析发现砂泥岩阻抗叠置严重，因此只能采用叠前反演，图1a为常规jason叠前反演得到结果，通过与测井曲线比较，H1层厚层出现了分叉现象一个层变成了两个层，刻划不稳定，此外H2层厚度预测也不准确，与测井曲线Gr曲线比较厚度偏薄。
针对以上问题了采用了分频带反演的思路，图1b为运用20hz以下地震低频参与反演得到的反演结果，与常规反演结果比较很好得刻划出了H1、H2层的分布特征，厚度预测也较准确。
然后将这一结果作为低频模型，采用原始地震进行第二轮反演，得到第二轮反演结果（分频带反演结果）将这一结果与常规反演结果比较，发现H1层厚层分叉现象得到改善，厚层刻划稳定，H2层厚度预测变得准确。
地震分频段反演方法及其在薄互储层预测中的应用韩 喜中国地质大学 (100083)email:hanxihb@摘要：在地震波阻抗反演中采用低频、中频、高频频段分别处理，最终求和的方法，其中用地震处理中的叠加速度计算波阻抗低频成份，以约束稀疏脉冲反演方法求取波阻抗中频成份，高频成分用地质统计方法随机模拟，所求结果在遵循了地震的中低频成份基础上，增加了具有地质统计意义的高频成份。
并在此基础上，结合钻井、测井和油田的生产资料,对砂泥岩薄互层进行了储层横向预测。
并对有利储层呈现低阻抗特征进行了分析，取得了理想的效果，对油田的开发有较好的借鉴价值。
关键词：高分辨率，砂泥岩薄互层，地震反演，储层预测，地质统计1． 引言砂泥岩薄互层储层在我国陆相含油气盆地中占据着相当重要的地位[1]。
近年来，例如象松辽盆地中的老油田，其主要工作之一就是在老油田的外围寻找新增储量和扩建油气产能，而其含油储层却多为小于5米的薄窄砂岩储层，根据开发的需要，单砂体追踪成为地质人员追求的目标[2]。
因而利用地震资料预测储层的分布规律成为唯一途径。
这些砂泥岩薄互层空间的连续性以及非均质性就成为储层地质研究的核心问题。
而小于5米的砂岩储层用地震方法预测，由于受分辨率的限制，在多数情况下乃力所不及[3]。
2． 地震分频反演波阻抗的物理基础2.1地震分辨率分析沿目标层作沿层地震切片是三维地震储层预测中常用的手段。
根据沃尔索沉积相序递变规律：只有在横向上（平面上）成因相接近且紧密临接的相和相区，才能在垂向上依次叠覆而没有间断。
由于受地震分辨率的制约，沉积厚度在小于5米以下的岩层在垂向上很难分辨；而在横向上，通常较小的沉积体也会有200米以上的宽度[4]，在地震资料上可以占据10道以上的范围，加之固有的沉积横向连续性和沉积几何形态，以及地质家头脑中已有的沉积模式，解释起来相比在垂向上具有更高的分辨能力，利用沿层地震切片开展储层横向预测是一种有效的方法。
2.2地震资料与波阻抗在储层预测中的对比地震波是地下岩石层的反射系数序列与带有旁瓣的子波褶积的结果，在地震资料处理过程中，子波旁瓣的影响有时还会加强，因此地震沿层切片中势必包含了前一反射界面对于子波旁瓣的延时响应，存在或多或少的反射假象[5]。
在波阻抗反演过程中（如稀疏脉冲反演），通常要求所求得的子波为一个主波峰和两个旁瓣的子波，根据这样的子波所求得的反褶积算子，在进行反褶积运算时，才可以消除子波旁瓣效应，避免一些地质假象的出现。
因此在常规的波阻抗反演剖面上，由于消除了子波旁瓣在剖面中响应的地质假象，视频率比地震剖面会有所降低，但如果反演结果正确，波阻抗剖面会反映相对地震更真实的地下地层信息。
此外，地震同相轴代表地层界面反射，而波阻抗值反映的是岩石内部特性，空间位置也与真实地下地层可对应。
因此，波阻抗资料可以利用测井资料在相同深度对应解释。
2.3 波阻抗反演的频段划分方法波阻抗的低频使得反演的波阻抗值接近岩石特性，更利于岩性预测, 高频可以反映薄层，对地下岩层边界精确定位。
在早期勘探中,利用波阻抗信息进行储层岩性预测，由于在地震资料采集和处理过程中，往往截掉了8Hz 以下的低频成份，因此在地震反演的中频段波阻抗基础上,一定要想法从其它来源（如测井、地震速度谱等）来补足低频成分。
而在油气开发阶段，针对砂泥薄互层储层（如小于5米厚砂岩）来讲，在目标层段已确定的前提下，除了关心储层岩石内部特性外，有时更关心砂泥的分界（有利于单砂体追踪），突出并拓展高频可以使得砂泥地层的边界定位更精准。
可以把波阻抗反演工作在频率上分成低频、中频和高频三部分（如图1），开展分频反演求取。
低频成分来源于地震处理中的叠加速度，中频成份来源于地震数据体，这两部分都来源地震，是相对可靠的，而地震资料有效频带之外的高频信息往往不可靠，高频部分的补充是关键性问题，可以采用地质统计方法进行随机模拟，反演工作中应尽量利用约束条件，减少多解性，从而达到补充高频成份的目的。
图1，地震反演处理的频率分段方法3． 分频反演方法实际应用3.1 分频反演的地震地质基础以松辽盆地的葡萄花油层为例，葡I 组油层的顶底都有明显的地震反射界面，为沉积的准层序组，根据该段地层有2到3个地震同相轴，可以在剖面上进一步细分为三个砂层组，分别代表葡I 的上、中、下段，再根据钻井和测井资料所反映的沉积旋回细分成11个沉积单元，每一个沉积单元都代表一个水进或水退的沉积周期(如图2)。
用来约束不同频段的波阻抗反演的地层框架划分的方法是：低频部分用油层组的顶底约束；中频部分用砂层组解释的层位作为边界；高频部分用细分的沉积单元为约束框架。
这样划分是一个由宏观到微观的过程，既符合地震的分辨率，又符合地层沉积规律，反演过程也是一个由低分辨到高分辨的过程。
3.1.1 波阻抗低频部分用地震资料处理中的叠加速度计算由地震处理中的叠加速度谱解释结果，根据所构建的地层解释框架，进行空间差值，形成叠加速度体，再转换成层速度体，根据速度与密度换算公式，得到密度体，两者相乘得到波阻抗体，即为波阻抗的低频成分。
这样做的好处是，相比由测井所求波阻抗进行空间内差的方法，避免了由于测井资料的横向稀疏性而导致的在远离井位置处波阻抗值的不准确；而相比直接由地震道振幅值转换成为速度曲线方法，也改善了由于在同一目的层不同深度的地震道振幅在横向上相同时，而换算的速度也相同的缺陷。
低频反演的目的就是寻找低频背景值，这样做可以达到此目的。
3.1.2 中频部分用测井约束稀疏脉冲反演方法求取约束稀疏脉冲反演是用地震道的振幅产生声阻抗模型,可以运用地质和测井曲线作为约束条件来进行反演。
约束稀疏脉冲反演方法对每一道都依据下列算法式中, Ri 表示反射系数采样; Si 表示地震道采样;Di 表示合成道采样; λ表示权重因子。
控制稀疏脉冲反褶积输出结果精确的门限参数λ,它是反射参数序列中反射系数的频次。
λ值的大小反映波阻抗值和子波褶积产生的合成地震道与实际地震道匹配程度的好坏。
低的λ值着重强调反射系数之和最小,即强调稀疏性,CSSI 剖面细节少,分辨率低,残差大。
但是λ值太大,过分强调地震残差最小,一味地使合成记录与原始地震道吻合,结果使一些噪音也加到了反演剖面中;同时忽略了反射系数的稀疏,即忽略了波阻抗变化的低频成分,这时重要的一步工作就是寻找一个合适的λ值,使得反演剖面既保持细节又不损失低频背景,这个工作是通过控制井旁合成记录与原始地震道吻合程度来完成的。
因此,约束稀疏脉冲反演λ值的确定至关重要。
3.1.3 高频部分以地质统计反演方法实现由于真实的地层反射系数并非稀疏而是稠密的，受地震分辨率的限制，稀疏脉冲反演只能得到较强（主要）的反射系数的波阻抗值。
而其间相对稠密的弱的反射（符合高斯分布），只能在具有相对高分辨率的测井资料中有所反应（深度方向采样率为8个采样/米）。
同一时期沉积作用下的任一相带内的岩性分布附和地质统计规律（针对薄层），根据这个原则可以用随机的方法模拟出在某一沉积区域内的任一时期的沉积岩石概率分布，其结果的高频部分会有效地表征岩性分布的细微特性。
应用地质统计理论估计岩性分布的基本路线是：在一定相带范围的，根据同一小层单元的多口测井的波阻抗值，求出其实验变异函数，利用实验变异函数对该区这一沉积单元的波阻抗值进行空间结构分析，找出其空间分布特征，确定相应的变异函数的理论模型，其表征了波阻抗值空间的变化特点，然后根据无偏性和最小估计方差原则作出非井点处波阻抗值的最优估计。
在估计时，采用随机模拟方法（也可称为条件模拟），它是一种利用Monte Carlo法整合观测数据的技术。
该方法的特点是可以保持与实际测井值一致的统计直方图和空间变异模型，并能评估油藏模型的不确定性。
随机模拟的基本思路是对一个波阻抗估计值Z（x）可以获得多个可能的实现，是可供选择的、等概率的、高分辨率的实现。
在井点处，其值无偏，在非井点处，值受地震约束，并且符合该区域统计规律下的概率分布。
可以对模拟出的多个结果的实现求取其平均值，增加了结果数据的统计性，更接近数据分布真实性。
随机模拟突出了数据在空间上的变化，这正适合用来研究薄窄砂岩储层的空间变化规律。
3.2 不同频段波阻抗合并和使用可以先把低频数据与中频数据合并，然后再把合并后的低中频数据与高频合并，最终得到全频段的波阻抗数据体(如图3)。
在应用全频段波阻抗数据进行储层预测时，可以根据研究目的的不同而对其分频应用，比如要研究2-5米厚的薄储层，应用频率段可以选取50-200HZ的范围，会更有效地突出目的层。
3.3 分频反演波阻抗数据的可信度分析由于地震资料的低截频通常是6-12HZ，因此对低频部分的波阻抗数据也只是要求可以反映油层组的速度变化趋势，三维地震速度谱解释结果可以控制地下地层速度在空间上变化的趋势，与由不规则分布的测井得到速度，更具有合理的空间变化特征，故应用地震速度谱计算低频段波阻抗是正确的方法。
约束稀疏脉冲反演所得到的中频段波阻抗数据是带限的，频宽与地震一致，用于反演运算的反褶积算子是经过精细标定并制作合成记录来得到，精细标定的方法是让井旁地震道与由测井声波曲线所制作的合成记录包持相位一致，地震子波的质量可以通过合成纪录与井旁地震道的残差来控制，其中自然受到地震资料和测井资料本身质量的影响。
对于中频段波阻抗数据，由于消除了子波旁瓣的影响，在反映岩石内部特性时，与地震数据相比，其真实性有所提高。
由概率模拟得到的波阻抗高频成分，符合该区域的地质统计规律。
每一个小层段反映的是某一时期相同的沉积环境作用下的沉积结果，所以求取统计分布函数和变异函数时要求限制在小层段内进行，使统计结果更准确，在反演处理中还应用了地震振幅等信息横向上变化趋势的约束，加之最终要对多个等概率结果取平均值，可使模拟结果更逼近真实。
图2，a:地震频段内的合成记录对比，分别为地震及波阻抗图版，合成记录图版，测井曲线标定图版；b:为第10和第11小层放大的测井曲线（黑色层为油层段）图3，a:地震剖面,b:底层(深色)是常规波阻抗道,表层(浅色)是高分辨率波阻抗道3.4 储层反演结果的地质解释分频反演得到的全频段地震波阻抗数据体，其中包含了丰富的地下岩石信息。
针对全频段阻抗数据，可以根据不同的研究目的开展从定性到定量的储层预测工作。
如图4所示，把葡萄花油层的共分成11个小层砂组，分别求取每一段小层砂组在平面上的波阻抗均方根值，可以指示小层内砂岩的分布特征。
其中图4a为稀疏脉冲反演的结果，从图中可以看到，除条带状的断层比较明显外，其它信息没有规律性。
由于分辨率不够，井点处的值不易解释；图4b为分频反演的结果，从图中可以看到，反映储层横向变化的信息具有了规律性。
波阻抗均方根值异常区在平面上呈条带状分布，近南北走向，与该区物源方向一致。
