电池管理系统硬件设计

bms基本原理与设计BMS基本原理与设计随着电动车市场的不断发展，电池管理系统（Battery Management System，简称BMS）越来越受到关注。

BMS是电动车中至关重要的一个系统，它负责对电池进行监控、保护和管理，确保电池的使用安全和性能稳定。

本文将从BMS的基本原理和设计两个方面进行探讨。

一、BMS的基本原理1. 电池监控：BMS通过监测电池的电压、电流、温度等参数，实时获取电池的状态信息。

通过对这些信息的分析，BMS可以判断电池的健康状况，包括电池的容量、剩余寿命等。

2. 电池保护：BMS根据电池的状态信息，采取相应的措施保护电池。

例如，在电池电压过高或过低时，BMS会通过控制充放电系统来调整电池的工作状态，以免电池损坏。

此外，BMS还可以监测电池的温度，并在温度过高时采取降温措施，以防止电池过热。

3. 电池均衡：由于电池组中的每个电池单体不可避免地存在差异，BMS需要对电池组进行均衡控制，以保证各个电池单体的充放电状态一致。

通过控制充放电电流的分配，BMS可以实现电池的均衡充放电，从而延长电池组的寿命。

二、BMS的设计1. 硬件设计：BMS的硬件设计包括传感器的选择与布置、模拟电路的设计和电源管理等。

传感器的选择要考虑到精度、可靠性和成本等因素，以确保准确获取电池的状态信息。

模拟电路的设计要满足对电池电压、电流等参数进行采样和处理的需求。

电源管理是保证BMS正常运行的基础，需要提供稳定、可靠的电源供应。

2. 软件设计：BMS的软件设计主要包括状态估计算法、控制策略和通信协议等。

状态估计算法是通过对电池状态信息的处理和分析，估计电池的容量、剩余寿命等参数。

控制策略是根据电池的状态信息，采取相应的控制策略来保护电池和实现均衡控制。

通信协议是BMS与其他系统之间进行数据交换的方式，需要确保数据的可靠传输和及时更新。

3. 安全设计：BMS的安全设计是保证电池使用安全的关键。

BMS需要具备短路保护、过充保护、过放保护等功能，以防止电池发生故障引发安全事故。

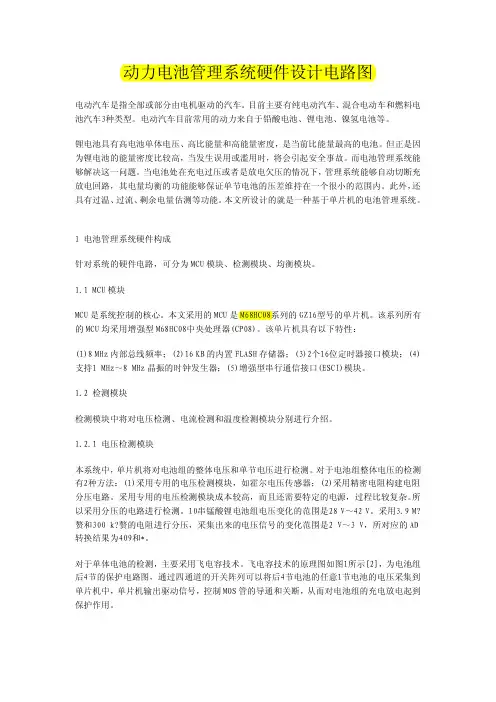

动力电池管理系统硬件设计电路图电动汽车是指全部或部分由电机驱动的汽车。

目前主要有纯电动汽车、混合电动车和燃料电池汽车3种类型。

电动汽车目前常用的动力来自于铅酸电池、锂电池、镍氢电池等。

锂电池具有高电池单体电压、高比能量和高能量密度，是当前比能量最高的电池。

但正是因为锂电池的能量密度比较高，当发生误用或滥用时，将会引起安全事故。

而电池管理系统能够解决这一问题。

当电池处在充电过压或者是放电欠压的情况下，管理系统能够自动切断充放电回路，其电量均衡的功能能够保证单节电池的压差维持在一个很小的范围内。

此外，还具有过温、过流、剩余电量估测等功能。

本文所设计的就是一种基于单片机的电池管理系统。

1电池管理系统硬件构成针对系统的硬件电路，可分为MCU模块、检测模块、均衡模块。

1.1MCU模块MCU是系统控制的核心。

本文采用的MCU是M68HC08系列的GZ16型号的单片机。

该系列所有的MCU均采用增强型M68HC08中央处理器(CP08)。

该单片机具有以下特性：(1)8MHz内部总线频率；(2)16KB的内置FLASH存储器；(3)2个16位定时器接口模块；(4)支持1MHz～8MHz晶振的时钟发生器；(5)增强型串行通信接口(ESCI)模块。

1.2检测模块检测模块中将对电压检测、电流检测和温度检测模块分别进行介绍。

1.2.1电压检测模块本系统中，单片机将对电池组的整体电压和单节电压进行检测。

对于电池组整体电压的检测有2种方法：(1)采用专用的电压检测模块，如霍尔电压传感器；(2)采用精密电阻构建电阻分压电路。

采用专用的电压检测模块成本较高，而且还需要特定的电源，过程比较复杂。

所以采用分压的电路进行检测。

10串锰酸锂电池组电压变化的范围是28V～42V。

采用3.9M?赘和300k?赘的电阻进行分压，采集出来的电压信号的变化范围是2V～3V，所对应的AD 转换结果为409和*。

对于单体电池的检测，主要采用飞电容技术。

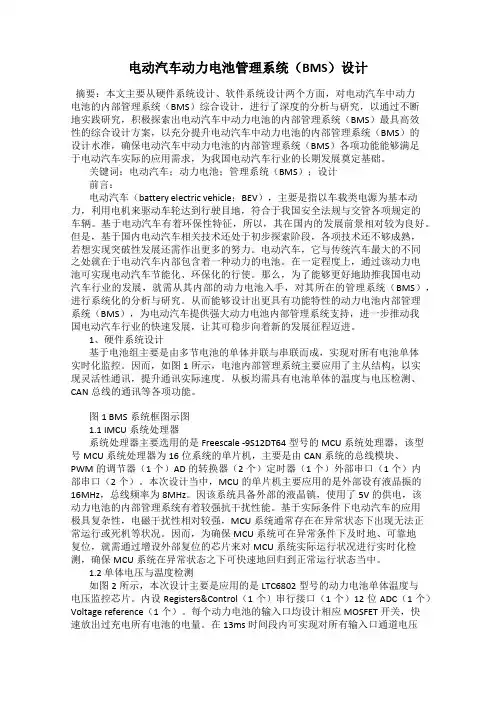

电动汽车动力电池管理系统（BMS）设计摘要：本文主要从硬件系统设计、软件系统设计两个方面，对电动汽车中动力电池的内部管理系统（BMS）综合设计，进行了深度的分析与研究，以通过不断地实践研究，积极探索出电动汽车中动力电池的内部管理系统（BMS）最具高效性的综合设计方案，以充分提升电动汽车中动力电池的内部管理系统（BMS）的设计水准，确保电动汽车中动力电池的内部管理系统（BMS）各项功能能够满足于电动汽车实际的应用需求，为我国电动汽车行业的长期发展奠定基础。

关键词：电动汽车；动力电池；管理系统（BMS）；设计前言：电动汽车（battery electric vehicle；BEV），主要是指以车载类电源为基本动力，利用电机来驱动车轮达到行驶目地，符合于我国安全法规与交管各项规定的车辆。

基于电动汽车有着环保性特征，所以，其在国内的发展前景相对较为良好。

但是，基于国内电动汽车相关技术还处于初步探索阶段，各项技术还不够成熟，若想实现突破性发展还需作出更多的努力。

电动汽车，它与传统汽车最大的不同之处就在于电动汽车内部包含着一种动力的电池。

在一定程度上，通过该动力电池可实现电动汽车节能化、环保化的行使。

那么，为了能够更好地助推我国电动汽车行业的发展，就需从其内部的动力电池入手，对其所在的管理系统（BMS），进行系统化的分析与研究。

从而能够设计出更具有功能特性的动力电池内部管理系统（BMS），为电动汽车提供强大动力电池内部管理系统支持，进一步推动我国电动汽车行业的快速发展，让其可稳步向着新的发展征程迈进。

1、硬件系统设计基于电池组主要是由多节电池的单体并联与串联而成，实现对所有电池单体实时化监控。

因而，如图1所示，电池内部管理系统主要应用了主从结构，以实现灵活性通讯，提升通讯实际速度。

从板均需具有电池单体的温度与电压检测、CAN总线的通讯等各项功能。

图1 BMS系统框图示图1.1 IMCU系统处理器系统处理器主要选用的是Freescale -9S12DT64型号的MCU系统处理器，该型号MCU系统处理器为16位系统的单片机，主要是由CAN系统的总线模块、PWM的调节器（1个）AD的转换器（2个）定时器（1个）外部串口（1个）内部串口（2个）。
