电池管理系统设计方案(ADI)

电池管理系统的设计与实现电池是目前广泛应用于便携电器、电动汽车等领域的储能设备。

电池管理系统是指对电池的运行状态进行实时监测、数据分析、控制与维护的系统。

在保证电池安全、延长寿命的同时，电池管理系统还能提高电池性能，从而更好地满足用户的需求。

因此，电池管理系统的设计与实现尤为重要。

一、电池管理系统的基本原理和功能电池管理系统基本原理是通过对电池状态的监测，来掌握电池的运行情况，进而对电池进行控制。

其主要功能包括：1.电池状态实时监测：采用电池管理芯片实现对电池电压、电流、温度等参数的在线检测，通过对检测到的数据进行分析，判断电池的运行状态。

2.电池均衡控制：电池容量随着使用而不断减小，而且每个电池单体之间的容量会存在一定的差异。

因此，电池管理系统需要实现对电池单体的均衡控制，使每个单体的容量保持一致，从而延长电池寿命。

3.电池保护：当电池处于过充、过放、超温、短路等异常情况时，电池管理系统需要及时发出警报并对电池进行保护。

4.数据存储与管理：电池管理系统需要实时采集与存储电池状态数据，以备日后进行数据分析、报表生成、故障排查等操作。

二、电池管理系统的设计流程电池管理系统的设计流程包括：需求分析、系统结构设计、硬件选型、软件设计与实现、测试和调试等环节。

1.需求分析：明确系统使用的场景和需求，例如适用于什么类型的电池，需要实现哪些功能等。

2.系统结构设计：设计电池管理系统的硬件架构和软件架构。

硬件架构包括电池管理芯片、显示屏、按键等元器件，硬件部分的主要任务是实现数据采集、均衡控制等功能；软件架构可以采用RT-Thread等嵌入式操作系统，实现数据处理、通信、报警等逻辑。

3.硬件选型：根据系统结构设计，选购所需的硬件元器件，例如电池管理芯片、显示屏、按键、传感器等。

同时，考虑选购的元器件应具有高精度、高可靠性、易于维护等特点。

4.软件设计与实现：根据系统需求和结构设计，实现对电池状态数据的采集、处理等功能。

电池管理系统整体设计电池管理系统整体设计1、引言1.1 背景和目的1.2 范围1.3 定义1.4 引用文档1.5 结构2、系统概述2.1 系统简介2.2 系统架构2.3 功能需求2.4 性能需求2.5 可靠性需求3、功能模块设计3.1 用户管理模块3.1.1 注册功能3.1.2 登录功能3.1.3 权限管理功能3.2 电池监控模块3.2.1 实时数据监测功能 3.2.2 告警信息处理功能 3.2.3 历史数据查询功能 3.3 电池管理模块3.3.1 电池分组管理功能 3.3.2 电池状态追踪功能 3.3.3 电池维修记录功能 3.4 数据分析模块3.4.1 数据统计与分析功能 3.4.2 绩效指标计算功能3.4.3 报表功能4、数据库设计4.1 表结构设计4.2 数据库索引设计4.3 数据库备份和恢复策略5、系统界面设计5.1 登录界面5.2 主界面5.3 用户管理界面5.4 电池监控界面5.5 电池管理界面5.6 数据分析界面6、系统集成与部署6.1 系统集成测试6.2 系统部署环境6.3 系统升级与维护7、性能测试与优化7.1 测试环境配置7.2 性能测试计划7.3 测试结果与优化策略8、安全与保密设计8.1 用户权限控制8.2 数据加密与传输安全8.3 系统日志监控附件：1、数据库表结构文件2、系统界面原型图3、系统测试用例法律名词及注释：1、GDPR：欧盟《一般数据保护条例》（General Data Protection Regulation），对个人数据的处理与保护提供了详细要求。

2、COPPA：美国《儿童在线隐私保护法案》（Children's Online Privacy Protection Act），旨在保护13岁以下儿童在互联网上的隐私安全。

3、HIPAA：美国《卫生保险可移植性和责任法案》（Health Insurance Portability and Accountability Act），对医疗信息的保护提供了规范。

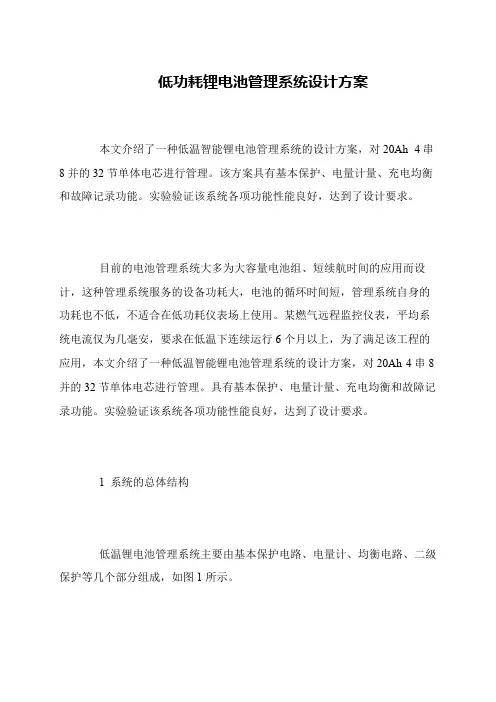

低功耗锂电池管理系统设计方案
本文介绍了一种低温智能锂电池管理系统的设计方案，对20Ah 4串8并的32节单体电芯进行管理。

该方案具有基本保护、电量计量、充电均衡和故障记录功能。

实验验证该系统各项功能性能良好，达到了设计要求。

目前的电池管理系统大多为大容量电池组、短续航时间的应用而设计，这种管理系统服务的设备功耗大，电池的循环时间短，管理系统自身的功耗也不低，不适合在低功耗仪表场上使用。

某燃气远程监控仪表，平均系统电流仅为几毫安，要求在低温下连续运行6个月以上，为了满足该工程的应用，本文介绍了一种低温智能锂电池管理系统的设计方案，对20Ah 4串8并的32节单体电芯进行管理。

具有基本保护、电量计量、充电均衡和故障记录功能。

实验验证该系统各项功能性能良好，达到了设计要求。

1 系统的总体结构
低温锂电池管理系统主要由基本保护电路、电量计、均衡电路、二级保护等几个部分组成，如图1所示。

电池管理系统的新型设计方案随着环保意识的提高以及科技的快速发展，电动汽车已经成为了现代交通运输领域中的重头戏。

而电动汽车与传统燃油汽车相比，最大的区别恰恰就在于其采用了电池作为能源来源。

然而，电池正是电动汽车的核心组件，它的质量和性能同时也对整个车辆的性能和安全性产生着至关重要的影响。

因此，在电动车的设计过程中，电池管理系统的设计越来越受到关注。

它不仅能够对电池的充放电进行有效的控制，延长电池的使用寿命，还能提高整个车辆的性能表现，保障安全性。

在此背景下，各大汽车厂商和电池制造企业多方思考，探索出了一系列新型电池管理系统设计方案。

一、应用多种传感器技术电池管理系统需要不间断地监测电池状况，确保在充放电过程中电池的安全和长寿。

为此，目前多家汽车厂商和电池制造企业将多种传感器技术纳入到电池管理系统设计当中，以保证最大程度地掌握电池的动态变化。

例如，采用多个温度传感器可实时监测电池内部的温度变化，避免因高温和低温造成的电池损坏。

而电池电压、电流检测能够实时监测电池的放电和充电情况，识别出其中谁出现了问题，从而有效维护电池的健康状态。

此外，光学传感器也是必不可少的组成部分。

通过光学传感器可以精确测量电池的剩余容量，保证可靠性能和平衡性能。

综上，多种传感器技术集合，正是共同确保电池管理系统实现最佳效果的重要基础。

二、改进充电和放电算法传统的充电和放电算法能够保证电池的正常工作，但无法有效优化电池的表现。

为了解决这一问题，目前许多汽车厂商和电池制造企业在设计电池管理系统时都会尝试将改进后的充放电算法纳入其中。

充电算法可以根据电池的实际状态，在充电过程中自动调整电池的充电电流和充电时间，达到更加高效的充电过程。

而放电算法则可以根据车辆的行驶模式和路况等信息调整电池的放电模式，最大程度地延长电池的使用寿命。

这种个性化的充放电策略能够有效提高电池的使用效率和安全性，提高车辆的性能表现。

三、加强监管数据处理随着电池管理系统的应用日益广泛，管理系统中所涉及的监管数据量也越来越大。

电池管理系统设计与实现随着电动汽车的普及，电池管理系统对于电动汽车的安全性和使用寿命变得越来越重要。

电池管理系统是由电池控制单元、电池检测模块、通讯模块、控制电路等组成，用来控制电动车的电池组，实现电池的充、放电控制和状态监测。

本文将介绍电池管理系统的设计与实现。

一、电池管理系统的设计1.1 电池控制单元电池控制单元是电池管理系统的中心控制部分，用于监控电池的电量、电流、电压等参数，控制电池充放电状态，以及保护电池免受过充、过放、过电流等危险的影响。

通过设计合理的电池控制算法，可以使电池在充、放电过程中保持合适的性能。

1.2 电池检测模块电池检测模块用于实时检测电池的状态，包括电池电量、电流、电压等参数。

电池检测模块可以通过电池管理系统与其他模块进行有效的协调，实现电池的精确控制和保护。

1.3 通讯模块通讯模块用于电池管理系统和外部设备、控制系统之间的通讯，为电池管理系统提供相关数据和命令传输的功能。

通讯方式可以包括有线和无线两种，有线通讯方式包括RS485、CAN、Ethernet等，无线通讯方式包括WIFI、蓝牙、GPRS等。

1.4 控制电路控制电路实现电池的充电、放电、保护等功能。

电池充电时需要控制充电电流、充电时间和充电电压等参数，控制电路可以实现这些功能。

同时，控制电路还可以实现过流保护、过压保护、过放保护等安全保护功能，防止电池在使用过程中受到损坏。

二、电池管理系统的实现2.1 电池控制单元的实现电池控制单元的实现需要采用高效的电池控制算法，能够校准电池参数并实现电池充、放电控制。

经过多次试验和分析，我们采用PI控制算法实现电池充、放电控制功能，并采用多种检测算法保证电池信息的准确提取。

2.2 电池检测模块的实现电池检测模块的实现需要通过放电和充电实验，计算电池的容量、电阻和电压等参数。

具体地，采用恒压恒流实验模式和全充电、全放电法模式实现电池的检测，并通过BMS模块计算电池状态和剩余电量。

随着能源枯竭和节能工业的发展要求,社会对于环保的呼吁,使得零排放电动汽车的研究得到了很多国家的大力支持.电动汽车的各种特性依赖于它的动力源---蓄电池.蓄电池管理可以提高电池工作效率,保证电池以最佳状态安全运行,延长电池寿命。

1.1电动汽车目前世界上各种汽车保有量超过6亿辆,汽车的石油消耗量非常大达到每年60~70亿桶,大约可以占到世界石油产量的一半以上.长时间的现代化大规模开采，石油资源日渐枯竭。

电能来源广泛，人们对电力的使用也积累了丰富的经验，21世纪电能将会成为各种地面运输工具的主要能源，发展电动汽车是交通工业发展和汽车工业发展的必然趋势。

由于电动汽车的显著特点和优势，各国都在发展电动汽车。

中国：我国早在“九五”期间，就将EV列为重大科技产业工程项目。

在市南奥岛设立了示区。

清华大学、华南理工大学、粤海汽车改装厂等单位都参与了电动汽车的研发工作，并由丰田汽车公司和通用汽车公司提供样车和技术支持，在示区进行试验。

德国：吕根岛实验基地是德国联邦教育、科学研究和技术部资助最大的EV 和HEV试验计划，有梅赛德斯-奔驰汽车公司，大众汽车公司，欧宝汽车公司，宝马汽车公司和MAN汽车公司提供的64辆EV和HEV进行试验。

法国:拉罗尔市成为第一个设置EV系统的城市,设置12个充电站，其中三个为快速充电站。

标志雪铁龙、雪铁龙和PSA集团都参与到了电动汽车建设中。

日本：在大阪市、大发汽车公司、日本蓄电池公司和大阪电力公司共同建立了ＥＶ和ＨＥＶ试验示区。

1.2电动汽车用蓄电池根据汽车的使用特点，其实用的动力电池一般应具有比能量高、比功率大、自放电少、工作温度围宽、能快速充电、使用寿命长和安全可靠等特点。

前景比较好的是镍氢蓄电池，铅酸蓄电池，锂离子电池，1.3电池管理系统（ＢＭＳ）电池能量管理系统是保持动力电源系统正常应用、保证电动车安全和提高电池寿命的一种关键技术，它能保护电池的性能，预防个别电池早期损坏，利于电动车的运行，具有保护和警告功能。

电池管理系统系统方案摘要：随着电动车和可再生能源发电的日益普及，电池管理系统在现代化能源系统中扮演着至关重要的角色。

本文将介绍一个电池管理系统的系统方案，包括系统架构、功能模块和关键技术。

该系统方案旨在提高电池的安全性、稳定性和性能，同时满足电动车和能源系统对电池管理的需求。

第一部分：引言电池管理系统是负责监测、控制和保护电池的关键组件。

它可以提高电池的充放电效率，延长电池的寿命，确保电池的安全性。

随着电力需求的增长和可再生能源的普及，电池管理系统的重要性逐渐凸显起来。

第二部分：系统架构电池管理系统的系统架构包括硬件和软件两个方面。

硬件部分主要包括电池传感器、控制器和通信模块。

电池传感器用于监测电池的参数，如电压、电流、温度等。

控制器负责实时监测电池状态，并根据需求控制电池的充放电过程。

通信模块用于与外部设备进行数据交互，如电动车控制系统或能源系统。

软件部分是电池管理系统的核心，包括数据处理、状态估计、故障诊断和控制算法等。

数据处理模块负责处理传感器采集到的原始数据，并进行滤波和校正。

状态估计模块基于采集到的数据，估计电池的状态，如电荷状态、剩余容量等。

故障诊断模块能够检测电池的异常行为，并提供对应的故障信息。

控制算法模块根据实时状态估计和需求，决定电池的充放电策略。

第三部分：功能模块电池管理系统的功能模块可以分为监测、保护和控制三个方面。

监测功能模块主要用于实时监测电池的状态参数，包括电压、电流、温度等。

保护功能模块负责保护电池免受过放、过充、短路等异常情况的损害。

控制功能模块根据监测到的电池状态和需求，控制电池的充放电过程，使之在最佳工作状态下运行。

第四部分：关键技术电池管理系统的关键技术包括电池参数估计、故障诊断和能量管理等。

电池参数估计技术能够准确估计电池的状态和剩余容量，提供给控制算法参考。

故障诊断技术能够及时检测电池的故障，并提供相应的故障信息，以便于及时采取应对措施。

能量管理技术能够优化电池的充放电过程，提高电池的利用率和寿命。

锂电池管理系统设计（硬件+软件+设计说明）锂电池管理系统概述：该锂电池管理系统设计实现了对15个锂电池单体的电压和温度监测，在保证信号监测精度的同时，提供了主监测电路和次级监测电路的架构，实现更高级别的系统保护。

同时，本参考设计提供了模块化可扩展的板级架构，除主监测电路模块、次级监测电路模块、数据接口模块外，可扩展主动均衡电路等其他模块，方便系统原型开发。

48V及以下电压的锂电池单元在微混动汽车和工业储能中的应用率很高。

系统由13至15个锂电池单体构成。

由于锂电池固有特性，需要对该数量的电池单体进行精确监测，以保障系统安全性并提高电池效率和寿命。

锂电池管理系统硬件设计介绍：•支持4~15通道电池电压输入，多至15通道电池温度输出•主监测电路及次级监测电路•板载15通道被动均衡电路，放电电流100mA；可扩展15通道主动均衡•前级测量电路与微处理器电路由隔离电路作电气隔离•+/-1.6mV typ. 电压测量精度，+/-1°C温度测量精度•支持USB通讯和CAN总线通讯。

CAN通讯模式下，支持多模块级联•工作温度：-40°C~+105°C硬件设计框图：锂电池管理系统软件功能介绍：•PC端GUI支持USB通讯或CAN总线通讯•提供CAN通讯协议，用户可采用其他CAN工具进行通讯评估•实时显示所有通道电压数据、温度数据、报警状态•配置采样方式、均衡通道、报警方式、报警阈值等系统参数如截图：该锂电池管理系统设计涉及到重要芯片：•AD7280A 6通道锂电池电压温度主监测芯片•AD8280 6通道锂电池电压温度次级监测芯片•ADuM5401 包含500mW供电隔离和4通道数据隔离的集成芯片•ADuM1201 2通道数据隔离芯片•ADuC7026 ARM7架构32-bit微处理器•AD8601 低成本高精度运算放大器电路相关文件电路图文件描述：包括原理图、PCB、BOM及gerber文件源代码描述：GUI软件安装文件下载链接教程描述：软件和硬件设计说明。

电池管理系统的设计与应用一、引言电池作为各种移动设备、车辆等的重要能源源泉，其安全性、稳定性和寿命等都是用户十分关注的方面。

而电池管理系统正是为了在电池使用过程中，对电池进行状态监测、充放电控制、保护等一系列管理和控制措施，以确保电池安全、稳定地发挥作用，从而提高使用效果和寿命。

本文将从电池管理系统的设计和应用两个方面作详细介绍。

二、电池管理系统设计1. 电池管理系统的组成电池管理系统通常由电池组、电池保护板、主控板、电池监测芯片、通信接口、并联模块等多个组件组成。

其中，电池保护板主要负责对电池进行过流、过压、低电压、过温等保护控制，而主控板负责对电池监测芯片信息的采集和处理，以及对电池的充电和放电控制。

2. 电池管理系统的设计要点电池管理系统设计的关键是要实现对电池的全面监测和控制。

首先需要确定电池的工作电压范围，以确保电池在不超过其额定电压和工作温度范围内稳定工作。

其次需要对电池的充放电过程进行全程控制，并设计合理的保护措施如电流限制、电压限制等，从而避免电池的过度放电和过充。

同时，为了实现对电池的远程监测和控制，还需要设计相应的通信接口和并联模块。

三、电池管理系统应用1. 电动汽车电池管理系统电池管理系统在电动汽车上的应用尤为重要。

如著名电动车制造商特斯拉就采用了先进的电池管理系统，在其电池组内预装有监测受控的电池管理模块，监测电池的电流、电压、充电和使用状况，并用电池管理系统对其进行过电流、过温、过放、过冲保护等，以确保电池安全可靠的工作。

2. 可穿戴设备电池管理系统对于可穿戴设备来说，尺寸和重量都是一大限制，因此需要采用高度集成化的电池管理设计。

如苹果公司首款智能手表就采用了电池集成设计，将电池和电池保护的功用进行了整合设计，达到了优化电池空间使用和最大化电池寿命的目的。

3. 智能家居电池管理系统智能家居产品种类繁多，电池管理系统对于智能家居产品也是不可或缺的。

如智能门锁、智能空气净化器等，都需要电池管理系统进行监测和控制。

电池系统集成的控制和管理系统设计随着现代社会的不断发展，电子设备的使用越来越广泛，而电子设备所依赖的电能来源就是电池。

电池功率的不断提升和应用范围的不断扩大，给电池的控制和管理带来了巨大的挑战。

因此，设计一款优秀的电池系统集成的控制和管理系统，将会对电池应用的发展起到举足轻重的作用。

一、控制系统的设计1.电池状态监测监测电池电量，包括电压、电流、电池温度等，当电池电量低于设定的阈值时，及时发出警报。

2.充电控制通过对电池的充电电流、充电电压等进行控制，保证电池充电时电压和电流的稳定性和安全性。

3.放电控制控制电池的放电电流，保证电池的安全性和寿命。

4.供电控制保证系统稳定、高效地供电，同时可以预测未来的用电需求量并调整供电策略。

5.自动诊断和故障处理对电池的运行状况进行监测，当系统出现故障时，可以自动诊断并改善故障，保证系统运行的稳定性。

6.节电模式当设备不需要进行运行时，可以自动进入节电模式，降低功耗，并延长电池寿命。

7.远程控制支持远程控制，可以通过互联网或无线网络对电池系统进行监测和控制，保证系统运行的稳定性。

二、管理系统的设计1.电池寿命管理通过对电池充电和放电次数的监测，预测电池寿命的剩余时间和容量，合理控制电池的使用，延长电池寿命。

2.故障管理记录系统的故障信息，包括故障类型、故障时间和处理措施等，方便以后进行故障分析和排除。

3.数据管理对电池数据进行存储和管理，包括电池电量、充电和放电次数、电池寿命等。

4.维修管理对电池进行维修和管理，包括电池维护、充电和放电等，保证电池的良好使用环境，使电池的寿命更长。

5.成本控制对电池的使用成本进行管理和控制，包括电池的购买成本、维护成本、能源成本等，确保电池的高效使用。

6.安全管理对电池系统进行安全管理，包括防火、防爆、防盗等安全措施。

7.环保管理对电池的回收和再生进行管理，尽量减少电池对环境的污染，并推广电池的可持续使用。

总体来说，电池系统集成的控制和管理系统设计是一个巨大的工程，需要对电池的特性和应用需求有充分的了解，同时还需要对控制和管理系统技术有深刻的认识，才能设计出满足用户需求的优秀的电池系统集成的控制和管理系统。
