电池管理系统的设计与实现电池是目前广泛应用于便携电器、电动汽车等领域的储能设备。
电池管理系统是指对电池的运行状态进行实时监测、数据分析、控制与维护的系统。
在保证电池安全、延长寿命的同时,电池管理系统还能提高电池性能,从而更好地满足用户的需求。
因此,电池管理系统的设计与实现尤为重要。
一、电池管理系统的基本原理和功能电池管理系统基本原理是通过对电池状态的监测,来掌握电池的运行情况,进而对电池进行控制。
其主要功能包括:1.电池状态实时监测:采用电池管理芯片实现对电池电压、电流、温度等参数的在线检测,通过对检测到的数据进行分析,判断电池的运行状态。
2.电池均衡控制:电池容量随着使用而不断减小,而且每个电池单体之间的容量会存在一定的差异。
因此,电池管理系统需要实现对电池单体的均衡控制,使每个单体的容量保持一致,从而延长电池寿命。
3.电池保护:当电池处于过充、过放、超温、短路等异常情况时,电池管理系统需要及时发出警报并对电池进行保护。
4.数据存储与管理:电池管理系统需要实时采集与存储电池状态数据,以备日后进行数据分析、报表生成、故障排查等操作。
二、电池管理系统的设计流程电池管理系统的设计流程包括:需求分析、系统结构设计、硬件选型、软件设计与实现、测试和调试等环节。
1.需求分析:明确系统使用的场景和需求,例如适用于什么类型的电池,需要实现哪些功能等。
2.系统结构设计:设计电池管理系统的硬件架构和软件架构。
硬件架构包括电池管理芯片、显示屏、按键等元器件,硬件部分的主要任务是实现数据采集、均衡控制等功能;软件架构可以采用RT-Thread等嵌入式操作系统,实现数据处理、通信、报警等逻辑。
3.硬件选型:根据系统结构设计,选购所需的硬件元器件,例如电池管理芯片、显示屏、按键、传感器等。
同时,考虑选购的元器件应具有高精度、高可靠性、易于维护等特点。
4.软件设计与实现:根据系统需求和结构设计,实现对电池状态数据的采集、处理等功能。
锂离子电池管理系统设计与实现锂离子电池是一种高性能、高效率的电池类型,在现代电子设备和交通工具的应用中得到了广泛使用。
为了更好地管理和控制锂离子电池的充放电过程,提高其使用寿命和安全性能,锂离子电池管理系统(Battery Management System, BMS)的设计与实现变得至关重要。
本文将介绍锂离子电池管理系统的设计原理和实施步骤。
一、锂离子电池管理系统的设计原理锂离子电池管理系统的设计原理主要涉及以下几个方面:电池状态监测、电池均衡控制、温度管理、电池保护和故障诊断。
1. 电池状态监测电池状态监测是指对电池电压、电流、容量等参数进行实时监测和记录。
通过采集电池的电池电压和电流等数据,可以实时了解电池的工作状态,并根据需要作出相应的充放电控制。
2. 电池均衡控制由于锂离子电池组中的每个电池单体在使用过程中容量衰减的不一致性,容易导致电池组的性能下降,甚至引发安全隐患。
因此,电池均衡控制是锂离子电池管理系统中非常重要的一部分。
通过对电池组中电池单体进行均衡充放电控制,可以减少电池单体之间的容量差异,提高整个电池组的使用寿命和性能稳定性。
3. 温度管理锂离子电池的工作性能与温度密切相关,过高或过低的温度会影响电池的寿命和性能。
因此,在锂离子电池管理系统中,需要实时监测电池组的温度,并根据需要进行温度的控制和保护。
4. 电池保护电池保护是指对电池组进行保护,避免电池因过充、过放、过流、短路等原因造成损坏或安全事故。
电池保护主要包括电池过充保护、电池过放保护、电池过流保护等。
5. 故障诊断故障诊断是锂离子电池管理系统的重要功能之一。
通过对电池组的工作参数进行实时监测和分析,可以及时发现故障原因并作出相应处理,提高电池组的可靠性和安全性。
二、锂离子电池管理系统的实现步骤锂离子电池管理系统的实施包括硬件设计和软件编程两个方面。
1. 硬件设计硬件设计主要包括电路板的设计和电路元件的选择。
在电路板的设计中,需要考虑电池状态监测、电池均衡控制、温度管理和电池保护等功能的实现,以及各个功能模块之间的连接。
电池管理系统整体设计(一)引言概述电池管理系统(BMS)是一种用于监控、控制和保护电池组的关键系统。
其设计对于电池的性能和寿命至关重要。
本文将介绍电池管理系统整体设计的第一部分,包括系统架构、功能需求和硬件设计。
一、系统架构1.1 主控单元:负责整个电池管理系统的控制和协调工作。
1.2 通信模块:用于与外部系统进行数据交换和通信。
1.3 传感器模块:监测电池组的各种参数,如温度、电压、电流等。
1.4 保护模块:负责电池组的过流、过压、过温等保护功能。
1.5 显示模块:提供实时的电池信息展示和用户操作界面。
二、功能需求2.1 监测功能:实时监测电池组的各项参数,包括电流、电压、SOC(State of Charge)等。
2.2 控制功能:根据监测数据进行充放电控制,包括电池组的容量均衡和电池的保护控制。
2.3 通信功能:与外部系统进行数据交换和通信,以实现远程监控和控制。
2.4 故障诊断功能:对电池组进行故障诊断,及时发现和处理故障。
2.5 数据存储与分析功能:实时记录和存储电池组的历史数据,并进行数据分析和报告生成。
三、硬件设计3.1 主控单元:选择适当的处理器和存储器,设计相应的电路板布局。
3.2 通信模块:选择合适的通信模块,并与主控单元进行连接。
3.3 传感器模块:选择适当的传感器,并设计相应的电路板布局。
3.4 保护模块:选择合适的保护元件,并与主控单元进行连接。
3.5 显示模块:选择合适的显示器和按键,并设计相应的电路板布局。
总结通过引言概述,本文介绍了电池管理系统整体设计的第一部分,包括系统架构、功能需求和硬件设计。
对于电池管理系统的设计来说,合理的系统架构、满足用户需求的功能设计和合适的硬件选型都是至关重要的。
在下一部分中,我们将继续详细讨论电池管理系统的软件设计和性能优化。
新能源汽车电池管理系统的设计与优化随着全球经济的快速发展和环境问题的日益突出,新能源汽车作为一种绿色、环保的交通工具已经逐渐进入人们的视野。
而在新能源汽车的核心部件中,电池系统的设计与优化是影响电动汽车性能的关键因素。
在本篇文章中,我们将重点讨论新能源汽车电池管理系统的设计与优化。
1、电池管理系统的基本原理电池管理系统是一种集合了数据监测、电池保护、能量管理、通信管理等多种功能的智能软硬件系统。
其基本原理是对电池的电量和状态进行实时监测,并通过内部控制模块实现电池的充电、放电和保护等功能。
一般情况下,电池管理系统分为硬件系统和软件系统两个部分。
2、电池管理系统的硬件设计电池管理系统的硬件设计包括电池模块、电池管理芯片、控制芯片、通讯芯片等主要部件的选型和组成。
其中,电池模块是由多个电池单体组成的,在选型时需要考虑电池容量、电压、工作温度、充放电效率等因素。
电池管理芯片是电池管理系统中最为核心的部分,用来实现电池的电压监测、温度监测、充放电控制等功能。
控制芯片用于处理电池管理系统中的各种控制信号,实现电池系统的各种操作。
通信芯片则用于实现电池管理系统与其它部件的数据交互和通讯。
3、电池管理系统的软件设计电池管理系统的软件设计包括算法开发、控制策略设计、故障诊断等方面。
在算法开发方面,常用的算法有补偿算法、预测算法、模型算法等。
其中,补偿算法是常用的一种算法,其原理是通过实时监测电池状态,并对电池状态进行补偿和优化,以提高电池的使用寿命。
在控制策略设计方面,需要考虑到电池的充放电控制、温度控制等因素,以保证系统的运行稳定性和效率性。
在故障诊断方面,则需要通过监测多种电池异常情况,并进行精准诊断,以保证系统的安全性和可靠性。
4、电池管理系统的优化措施电池管理系统的优化措施主要包括电池容量优化、充放电控制优化、温度控制优化等方面。
其中,电池容量优化的核心在于提高电池的使用寿命和续航里程。
在充放电控制优化方面,则需要考虑到充电效率和放电效率的平衡以及系统的安全性和稳定性。

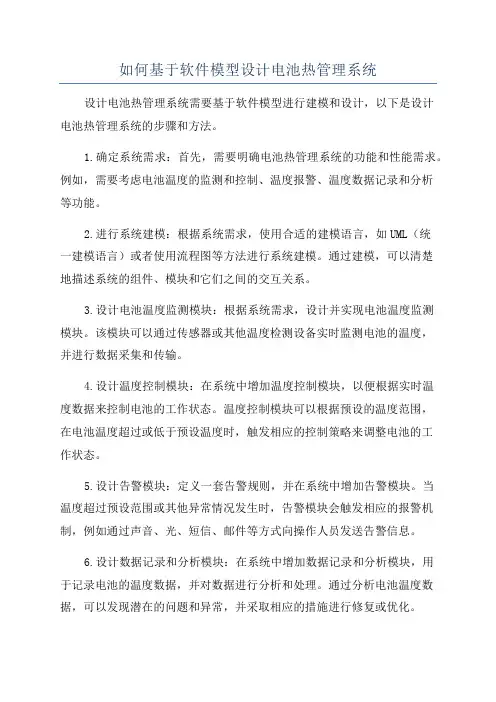

如何基于软件模型设计电池热管理系统设计电池热管理系统需要基于软件模型进行建模和设计,以下是设计电池热管理系统的步骤和方法。
1.确定系统需求:首先,需要明确电池热管理系统的功能和性能需求。
例如,需要考虑电池温度的监测和控制、温度报警、温度数据记录和分析等功能。
2.进行系统建模:根据系统需求,使用合适的建模语言,如UML(统一建模语言)或者使用流程图等方法进行系统建模。
通过建模,可以清楚地描述系统的组件、模块和它们之间的交互关系。
3.设计电池温度监测模块:根据系统需求,设计并实现电池温度监测模块。
该模块可以通过传感器或其他温度检测设备实时监测电池的温度,并进行数据采集和传输。
4.设计温度控制模块:在系统中增加温度控制模块,以便根据实时温度数据来控制电池的工作状态。
温度控制模块可以根据预设的温度范围,在电池温度超过或低于预设温度时,触发相应的控制策略来调整电池的工作状态。
5.设计告警模块:定义一套告警规则,并在系统中增加告警模块。
当温度超过预设范围或其他异常情况发生时,告警模块会触发相应的报警机制,例如通过声音、光、短信、邮件等方式向操作人员发送告警信息。
6.设计数据记录和分析模块:在系统中增加数据记录和分析模块,用于记录电池的温度数据,并对数据进行分析和处理。
通过分析电池温度数据,可以发现潜在的问题和异常,并采取相应的措施进行修复或优化。
7.实施和测试:根据设计的软件模型,实施并测试电池热管理系统。
在实施过程中,需要根据具体的硬件环境和接口规范进行调试和优化,确保系统的稳定性和可靠性。
8.验收和优化:进行系统验收,并根据使用反馈和实际情况对系统性能进行优化和改进。
根据用户需求和新的技术趋势,不断对电池热管理系统进行改进和升级。
总结起来,基于软件模型设计电池热管理系统的步骤包括确定系统需求、进行系统建模、设计电池温度监测模块、温度控制模块、告警模块和数据记录分析模块,实施和测试系统,最后进行验收和优化。
268化工自动化及仪表2021年电池管理系统全自动测试软件设计刘永臣巨永锋张嘉洋杜凯(长安大学电子与控制工程学院)摘要针对锂离子电池及其电池管理系统在长期使用过程中存在的问题,以电池管理系统为测试目标,分析电池管理系统全自动化测试系统的总体功能要求,确定测试内容,然后根据测试内容设计测试方法和流程,最后根据软件功能,在Visual C++6.0开发环境下进行软件设计,实现上位机测试软件发送测试命令,接收并显示测试结果,控制测试进程等测试功能"实验结果表明:全自动测试软件有效提高了测试准确性、全面性和测试效率。
关键词电池管理系统锂离子电池全自动测试系统CAN通信中图分类号TP399文献标识码A文章编号1000-3932(2021)03-0268-05电池管理系统(BMS"既是新能源汽车的重要组成部分,又是连接电池与用户的枢纽,具有提高电池有效利用率、防止电池过度充放电、延缓电池损耗、增加使用寿命、监控电池的状态的作用,可以更加合理地管理和控制电池[1]o电池作为电动汽车的能量来源,由于电压和功率对汽车驱动的要求,电池需要相互并联或串联才能达到要求进行使用。
由于电池制作工艺的不同且电池反复使用,不断充电放电消耗,电池单体电量间的差异越来越明显,长此以往会对电池造成不可恢复的消耗损坏,电池的使用寿命将大打折扣。
这也成为新能源汽车核心技术难以突破的瓶颈,所以电动汽车的发展需要电池管理系统技术的发展来支撑[2](目前,锂离子电池是新能源汽车中使用范围最广的电池,锂离子电池具有环保、循环寿命长及安全性能好等优点。
但是,锂离子电池及其电池管理系统在长期的使用过程中存在一些缺陷亟待解决,如电池单体间差异、电池单体损坏、数据采样精度低及热失控现象等[3](因此,电池管理系统的质量直接影响电池的效率,而在电池管理系统开发过程中最关键的环节是功能测试。
笔者设计开发了一款电池管理系统全自动测试软件,实现对电池管理系统功能的全自动测试,有效提高了功能测试的准确性、全面性和测试效率。
新能源汽车电池管理系统设计与实现近年来,新能源汽车的普及率逐渐提高,而其中的电池管理系统也越来越受到关注。
电池管理系统(Battery Management System,简称BMS)是新能源汽车电池组的核心控制系统,可以对电池的状态进行监测、保护和管理等功能。
本文将介绍新能源汽车电池管理系统的设计与实现。
一、电池管理系统的功能与要求电池管理系统是新能源汽车电池组的核心控制系统,其功能与要求可以归纳为以下几点:1.电池状态监测。
电池管理系统可以实时监测电池的温度、电压、电流和SOC等状态,确保电池组的稳定性和安全性。
2.电池均衡控制。
电池管理系统可以对电池组内部的单体电池进行均衡控制,确保单个电池的寿命和安全性。
3.电池组保护。
电池管理系统可以对电池组进行短路、过充、过放、超温等保护措施,防范电池组发生故障。
4.故障诊断。
电池管理系统可以对电池组的故障进行识别和诊断,提高新能源汽车的可靠性和维护性。
二、电池管理系统的硬件设计电池管理系统的硬件设计包括电池监测电路、均衡控制电路和保护电路三个部分。
1.电池监测电路。
电池监测电路主要用于对电池的电压、电流、温度和SOC进行监测。
其中,电压监测可以通过ADC芯片实现,电流监测可以通过霍尔元件实现,温度监测可以通过NTC热敏电阻实现。
SOC采用卡尔曼滤波算法计算。
2.均衡控制电路。
均衡控制电路主要用于对电池组内部的单体电池进行均衡控制。
采用电池监测电路采集到的电池状态,通过控制MOS管的开关状态,实现对单体电池的均衡控制。
3.保护电路。
保护电路主要用于电池组的保护措施,可处理过流、过压、欠压和过温等情况,防范电池组发生故障。
三、电池管理系统的软件设计电池管理系统的软件设计主要包括配置参数、状态监测、均衡控制、保护措施和故障诊断等功能。
1.配置参数。
配置参数是电池管理系统的基础,包括电池组容量、电池单体数量、最大充电电压、最大放电电压、最高温度等参数。
2.状态监测。

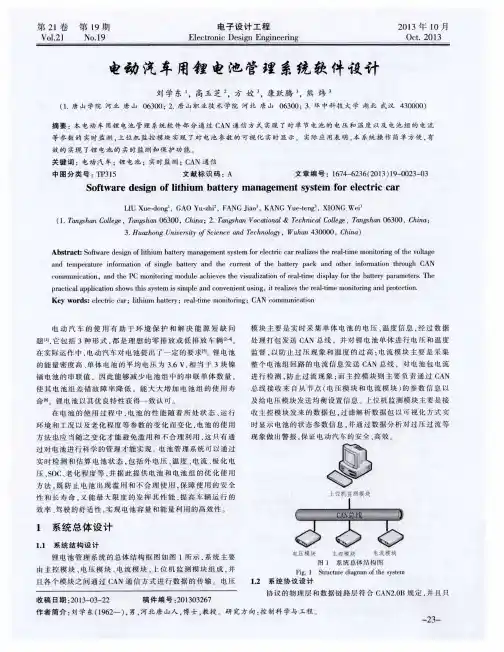

电池管理系统软件设计
本电池管理系统的软件主要包括三个部分:数据采集与控制部分、中央处理单元的管理部分、整个系统的CAN 通讯部分。
从软件载体上分为:控制器程序和与之相配套的监视软件。
1.1 数据采集与控制部分
1.1.1 数据采集程序
数据采集系统在硬件上由片外独立A/D(TLC2543)和S12 片内A/D 模块组成,数据采集
统程序需要分两块处理。
数据采集的频率是每10ms 一次刷新一次数据。
1)片外独立A/D(TLC2543)采集程序。
该部分负责对电流、电压模拟量的转换,考虑到硬件上采用浮地技术,故需要I/O 口控制电子开关矩阵,以配合TLC2543的通道选择,完成电流、电压数据的采集。
2)S12 片内A/D 模块采集程序。
该部分负责对温度模拟量的转换,由于温度模拟量物理信号直接与S12 的端口连
接,程序上只需要对A/D 模块的相关寄存器配置好(如位数、时钟频率、数据对齐方式等),便完成初始化,随后启动转换,查询转换结束标志位,即可完成一次A/D 转转。
1.1.2 热量管理控制程序
由于充、放电过程中,电池本身会产生一定热量,从而导致温度的上升。
温度会影响电池的很多特性参数,故对电池组进行热量管理是非常重要的。
采用并行通风散热方式,可以获得均匀的电池箱内的温度场分布,从而保证电池组各单体电池的温度平衡。
热量管理的方式是通过分析采集的温度数据,采用一定的控制策略,控制冷却风扇控制的开启,维持电池工作的最佳环境温度。
1.2 中央处理单元的管理部分
中央处理单元主要执行以下工作:电压、电流与温度测量数据滤波;计算电池SOC;计算电池放电深度DOD;计算最大允许放电电流;计算最大允许充电电流;预测蓄电池寿命指数和SOH;故障诊断。
1.2.1 电池状态参数计算流程
电池状态参数计算包括测量和计算部分:滤波电压、电流与温度测量数据;计算电池SOC;计算电池放电深度DOD;计算最大允许放电电流;计算最大允许充电电流;预测蓄电池寿命指数和SOH;故障诊断;
1.2.2 电池状态故障诊断
故障诊断功能是BMS 的重要组成部分,本课题故障诊断可以在动力电池组工作过程中,实时掌握电池的各种状态,甚至在停机状态下也能将电池故障信息定位到动力电池系统的各个部分(包括电池模块)。
故障级别分为:一般故障、警告故障和严重故障。
BMS 根据故障的级别将将电池状态归纳成尽快维修、立即维修和电池寿命警告等三类信息传递到仪表板以警示驾驶者。
从而保护电池不被过分使用。
1)BMS 的重要诊断内容如下:(1)启动过程的BMS
硬件故障诊断;(2)启动过程的传感器信号的合理性诊断;(3)启动过程的电池组电压信号合理性诊断;(4)启动过程电池模块电压的合理性诊断;(5)启动过程电流信号的合理性诊断;
(6)启动过程温度信号的合
理性诊断;(7)电压波动诊断;(8)无模块电压诊断;(9)无电池组电压诊断;(10)无温
度信号诊断;(11)电流故障诊断;(12)流量传感器故障诊断;(13)模块电压一致性故障
诊断;(14)过流故障诊断;(15)通讯系统故障诊断;(16)通风机故障诊断;(17)高压电控制故障诊断;(18)模块电压的过充诊断;(19)电池组电压的过充诊断;(20)模块电压变化率的过充诊断;(21)电池组电压变化率的过充诊断;(22)SOC 的过充诊断;(23)传
感器温度的过充诊断;(24)平均温度的过充诊断;(25)传感器温度变化率的过充诊断;
(26)平均温度变化率的过充诊断;(27)模块电压的过放诊断;(28)电池组电压的过放诊断;(29)模块电压变化率的过放诊断;(30)电池组电压变化率的过放诊断;(31)SOC 的过放诊断;(32)传感器温度的过放诊断;(33)平均温度的过放诊断;(34)传感器温度
变化率的过放诊断;(35)平均温度变化率的过放诊断。
2)BMS 的上述诊断内容分充电过程、放电过程进行,诊断策略与失效处理的基本策略是:(1)根据各故障原因,对各种故障诊断分别设置了诊断程序的进入与退出条件;(2) 采用分时诊断流程,节约CPU 时间资源;(3)根据电池充电倍率,动态调节充电诊断过
程参数;(4)根据电池放电倍率,动态调节放电诊断过程参数;(5)故障诊断分三种不同级别进行(报警、故障与危险);
(6)故障诊断结果通过CAN 总线送至VMS;(7)故障诊断结果参与电池实际工作电流的控制;(8)故障诊断结果参与高压电控制。
1.3 CAN 通讯系统部分
1.3.1 CAN 的底层驱动设计
底层软件的CAN 编程主要针对MC9S12DP512 的msCAN 模块进行。
msCAN 的数据缓冲区分为发送和接收缓冲区,两者分开定义,占用不同的地址空间。
数据缓冲区可以定义成标准桢格式也可以定义成扩展桢格式,区别主要在ID 标识符寄存器内容的设定上。
相同之处在于:若RTR=0。
