制作386喊话器说明书一、产品概述386喊话器是一款便携式声音放大器，适用于各种场合，如演讲、教学、导览等。
它采用先进的声音放大技术，能够将用户的声音放大至远距离传达出去，使得听众能够清晰听到讲话者的声音。
二、产品特点1. 高音质：386喊话器采用优质的扬声器，能够提供清晰、响亮的音质，使得听众能够更好地听到讲话者的声音。
2. 大音量：386喊话器具备较大的音量调节范围，用户可以根据需要调节音量大小，适应不同场合的需求。
3. 便携式设计：386喊话器采用轻便的设计，结构紧凑，重量轻，方便携带，用户可以随时随地使用。
4. 长续航时间：386喊话器内置高容量电池，充满电后能够持续使用较长时间，不用频繁充电，保证用户的使用体验。
5. 多功能接口：386喊话器支持多种接口，包括麦克风接口、音频输入接口等，用户可以根据需要选择不同的外接设备进行使用。
三、使用步骤1. 将386喊话器与电源适配器连接，充电至满电。
2. 打开386喊话器的电源开关，待指示灯亮起后，即可开始使用。
3. 调节音量大小：根据需要，旋转音量调节旋钮，使得音量适中。
4. 连接外接设备：根据需要，连接麦克风或音频输入设备，确保声音输入正常。
5. 开始使用：将386喊话器对准听众，讲话者开始讲话，声音将被放大并传达出去，使得所有听众都能清晰听到。
四、注意事项1. 在使用386喊话器时，请确保电源充足，以免影响使用效果。
2. 在使用过程中，请避免将386喊话器与水或其他液体接触，以免损坏设备。
3. 如需使用外接设备，请确保设备的正常工作状态，并正确连接至386喊话器。
4. 在使用386喊话器时，请注意维护音量适度，避免对听众造成不适。
5. 使用完毕后，请及时关闭386喊话器的电源开关，以节省电力。
五、常见问题解答1. 问：如何调节音量大小？答：您可以旋转386喊话器上的音量调节旋钮，逆时针旋转降低音量，顺时针旋转提高音量。
2. 问：如何连接外接设备？答：您可以根据外接设备的接口类型，选择合适的线缆连接至386喊话器的对应接口。
一、实训目的本次实训旨在通过实际制作喊话器，加深对电子电路原理的理解，掌握分立元件在电路中的应用，提高动手能力和电子设计能力。
通过实训，使学生了解喊话器的制作流程、工作原理及调试方法，为以后从事相关领域工作打下基础。
二、实训器材1. 万用表2. 电阻器3. 电容器4. 三极管5. 驻极体话筒6. 扬声器7. 电池8. 电线9. 万用板10. 电烙铁11. 镀锡膏三、实训步骤1. 元器件准备：根据电路图，准备所需元器件，并检查元器件的质量和规格。
2. 电路板制作：将电阻器、电容器、三极管等元器件按照电路图连接到万用板上。
3. 电路焊接：使用电烙铁和镀锡膏将元器件焊接在电路板上，注意焊接质量，避免虚焊和短路。
4. 电路调试：（1）连接电池，接通电源。
（2）使用万用表测量三极管VT3的发射极电压，应为电源电压的一半左右。
（3）测量电路的工作电流，应在5mA左右。
（4）调节电位器W1和W2，使音质效果达到最佳。
5. 功能测试：将话筒和扬声器连接到电路，测试喊话器的功能。
四、实训结果经过实际制作和调试，成功完成了喊话器的制作。
电路工作正常，话筒和扬声器连接良好，音质效果达到预期。
五、实训总结1. 电路原理：本次实训制作的喊话器采用三极管功率放大电路，话筒将声音信号转换为电信号，经过放大后由扬声器输出。
2. 元器件选择：元器件的选择对电路的性能有很大影响。
本次实训选择了质量较好的元器件，确保了电路的稳定性。
3. 焊接技术：焊接质量对电路的可靠性有很大影响。
本次实训注意了焊接技术，确保了电路的稳定性。
4. 调试方法：调试是保证电路性能的关键。
本次实训通过调节电位器，使电路达到最佳工作状态。
5. 实训体会：通过本次实训，加深了对电子电路原理的理解，提高了动手能力和电子设计能力。
同时，也认识到了元器件选择、焊接技术和调试方法的重要性。
六、改进建议1. 在电路设计中，可以采用更加高效的放大电路，提高电路的输出功率。
呼叫器制作
使用的器材：还有外壳，
天线
开发板。
(1)主板上焊接电阻,晶振,可调电阻.
(2)数据线剥出铜线大约0.5厘米,将铜线旋紧.
(3)将剥好的数据线穿过呼叫器后盖的穿线孔.
(4)将数据线上剥出的铜线按照红黑白绿的顺序焊接到主板
的相应位置.
(5)将天线下端1厘米左右的长度用锉刀磨平,去除表面的油
漆,取7~8厘米的导线,剥出铜线0.5厘米左右,将一头与天
线下端打磨得部分焊接.
(6)将焊接完的天线穿过呼叫器后盖的穿线孔.
(7)焊接到主板的相应位置.
(8)将穿过呼叫器后盖的数据线与天线用线卡固定在呼叫器
后盖上.
(9)连接电脑的呼叫器烧录程序,使用6bit单倍速率,第一次烧
录时,显示数据为两组22数据,要进行双倍烧录,第二遍烧录数据变为44,22.烧录完成.
(10)数据线和天线与主板焊接的部分打上胶,防止掉
落.
(11)安装呼叫器前盖,将显示屏玻璃板撕去保护膜后装入前
盖,再装入液晶屏板,放入按键,
(12)将液晶屏连接到主办上,通电后调整显示屏亮度.
(13)测试设置呼叫器位置为1,使用1登陆,显示成功登陆,
则无问题.
(14)最后组装.。

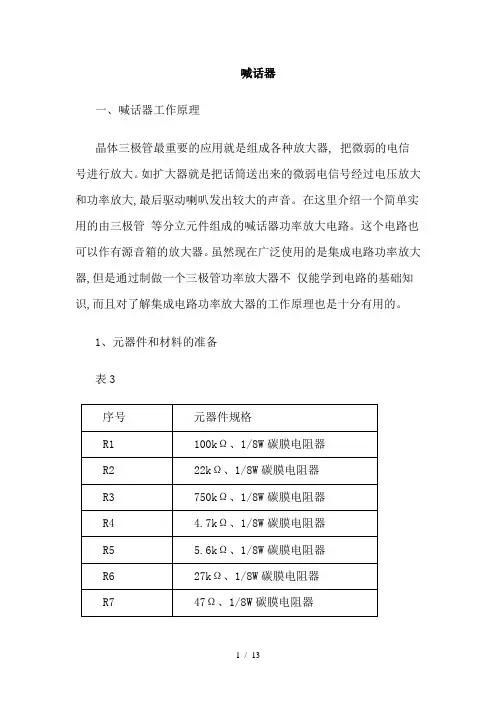

喊话器一、喊话器工作原理晶体三极管最重要的应用就是组成各种放大器, 把微弱的电信号进行放大。
如扩大器就是把话筒送出来的微弱电信号经过电压放大和功率放大,最后驱动喇叭发出较大的声音。
在这里介绍一个简单实用的由三极管等分立元件组成的喊话器功率放大电路。
这个电路也可以作有源音箱的放大器。
虽然现在广泛使用的是集成电路功率放大器,但是通过制做一个三极管功率放大器不仅能学到电路的基础知识,而且对了解集成电路功率放大器的工作原理也是十分有用的。
1、元器件和材料的准备表3所用的元器件如表3 所示。
在三极管的家族中,从它们的结构上来看,可以分为NPN型三极管与PNP型三极管两大类。
从三极管的符号中可以看到发射极有一个箭头,箭头所指的方向就是电流的方向。
NPN型三极管发射极箭头向外,而PNP型三极管发射极箭头向里。
因此可以明白NPN型三极管与PNP型三极管的工作电压和电流正好相反,这两类三极管是不能互换的,这在后边的制作中一定要注意。
电路中三极管VT3和VT4是一对推挽管,由于工作电流较大,所以要求它们的集电极最大允许电流不小于1A,集电极最大允许耗散功率不小于1W,这样放大器的输出功率可达1.5W左右。
也可以用其他中功率或大功率三极管代用。
2、电路的工作原理在喊话器电路中,BM 是小型驻极体话筒,电阻器R1为驻极体话筒提供了一个工作电压。
电阻器R2和电容器C1为滤波退耦电路,能避免自激,保证电路的稳定工作。
RP为音量电位器,可以调节喊话器的声音大小。
电容器C2、C3、C4为音频藕合电容;C8是为滤除杂波防止啸叫而设置的。
三极管VT1与电阻器R3、 R4组成了一个典型的电压并联负反馈电路。
推动级三极管VT2与推挽功放管VT3、VT4是直接耦合的。
电阻器R5、R6为三极管VT2提供了一个稳定的工作点,电阻器R6接在输出中点电压上。
由于VT2与推挽功放管VT3、VT4是直接耦合的,电阻器R6的这种接法,起着深度的负反馈作用,使电路能够稳定的工作。
