音响系统放大器设计一、设计任务与要求1．一般说明：音响系统中的放大器决定了整个音响系统放音的音质、信噪比、频率响应以及音响输出功率的大小。

高级音响中的放大器通常分为前置放大器和功率放大及电源等两大部分。

前置放大器又可分为信号前置放大器和主控前置放大器。

信号前置放大器的作用是均衡输入信号并改善其信噪比；主控前置放大器的功能是放大信号、控制并美化音质；功率放大器及电源部分的主要功能是提供整机电源及对前置放大器来的信号作功率放大以推动扬声器。

其组成框图如图所示：2．设计任务：设计一个音响系统放大器。

具体要求如下：⑴ 负载阻抗 Ω=4L R ；⑵ 额定功率 W P O 10=；⑶ 带宽 BW ≥kHz Hz 15~50；⑷ 失真度 %1<γ；⑸ 音调控制 低音（100Hz ）±12dB;高音（10kHz ）±12dB;⑹ 频率均衡特性符合RIAA 标准；均衡放大器话筒放大器 音调控制放大器噪声滤波器 功率放大器 电源 信号前置放大器主控前置放大器 唱机 话筒 调谐器 扬声器 平衡调节 音量调节⑺ 输入灵敏度 话筒输入端≤5mV;调谐器输入端≤100mV;⑻ 输入阻抗 R i ≥500k Ω;⑼ 整机效率 η≥50%；二、方案设计与论证本设计由语音放大器、电子混响器、混合前置放大器、音调控制器及功率放大器五部分组成。

此设计方案具有使用元件少，电路简单明了等特点。

其工作原理如下：当语音信号由话筒输出后，进入语音放大器放大并传入电子混响器产生混响效果。

混响后的信号连同磁带放音机产生的信号一同进入混合前置放大器，并进行放大。

放大后的信号进入音调控制器，然后进入功率放大器进行功率放大后，由扬声器输出声音[1]。

晶体管放大器具有细腻动人的音色、较低的失真、较宽的频响及动态范围等特点，因此本设计采用晶体管件设计放大器。

还可以配合来自声源特别是数码声源的音质而设计和使用。

它不会使声音降级。

此外它还具有效率高，电力损失小等优点。

目录摘要 (2)1 已知条件及技术指标要求 (3)2 设计方案 (4)3 主要技术指标的测试方法 (6)3.1 额定功率 (6)3.2 频率响应 (6)3.3 音调控制特性 (6)3.4 输入阻抗 (6)3.5输入灵敏度 (7)3.6 噪声电压 (7)3.7 整机效率 (7)4 设计内容 (8)4.1功率放大器设计 (9)4.2音调控制器(含音量控制)设计 (9)4.3 话筒放大器与混合前置放大器设计 (11)5 设计小结 (13)6 参考文献 (14)摘要这个音响放大器的设计过程为：首先确定整机电路的级数，再根据各级的功能及技术指标要求分配电压增益，然后分别计算各级电路参数，通常从功放级开始向前级逐级计算。

只需给定电子混响器电路模块，需要设计的电路为话筒放大器，混合前置放大器，音调控制器及功率放大器。

根据题意要求，输入信号为5mV时输出功率的最大值为lW，因此电路系统的总电压增益= ／Ui=566(55dB)，由于实际电路中会有损耗，故取=600(55•6dB)，各级增益分配如图4所示。

功放级增益由集成功放块决定，取=100(40dB)，音调控制级在fo=lkHz时，增益应为1(0dB)，但实际电路有可能产生衰减，取=0.8 (一2dB)。

话放级与混合级一般采用运算放大器，但会受到增益带宽积的限制，各级增益不宜太大，取=7．5(17．5dB)，=l(OdB)。

1 已知条件及技术指标要求已知条件：+Vcc=+9V ，话筒(低阻20Ω)的输出电压5mV ，录音机的输出信号100mV 。

电子混响延时模块1个，集成功放块LA4102一块，8Ω／4W 负载电阻L R 一只，8Ω／4W 扬声器一只，集成运放LM324一块。

主要技术指标：额定功率 Po ≤1W(γ<3%)；负载阻抗 L R =8Ω；频率响应-厂 L f ～1H f =40Hz ～10kHz ；音调控制特性 1kkHz 处增益为0dB ，100Hz 和10kHz 处有±12dB 的调节范围，uLA =uH A ≥+20dB；输入阻抗Ri≥20Ω。

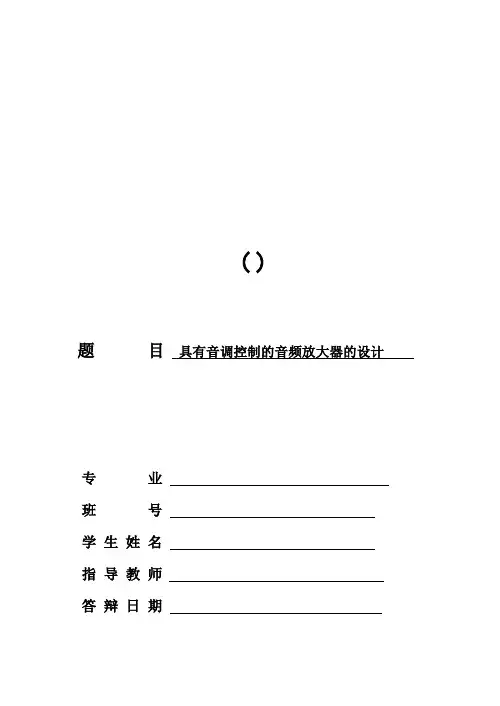

（）题目具有音调控制的音频放大器的设计专业班号学生姓名指导教师答辩日期（）评语姓名：学号：专业：（）题目：工作起止日期：年月日起年月日止指导教师对（）进行情况，完成质量及评分意见：__________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ _____________________________________________________________指导教师签字：指导教师职称：评阅人评阅意见：__________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________________ ______________________________________________________________评阅教师签字：_______________ 评阅教师职称：_______________答辩委员会评语：__________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ ______________________________________________________根据（）的材料和学生的答辩情况答辩委员会作出如下评定：学生（）答辩成绩评定为：对（）的特殊评语：__________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ ______________________________________________________答辩委员会主任（签字）：职称：________________ 答辩委员会副主任（签字）：答辩委员会委员（签字）：___________ ___________ ___________ __________ __________ ___________ ___________ ___________ __________ __________ ___________ ___________年月日摘要本文首先对功率放大器的课题背景作简要的说明，随后对功率放大器的一些基础知识进行介绍。
