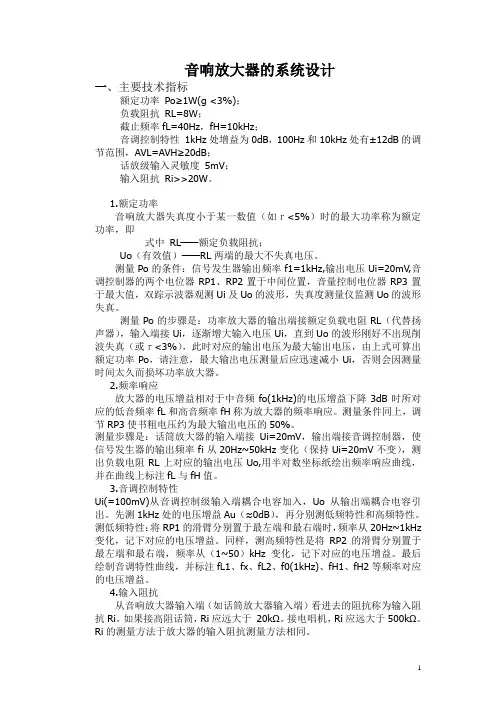

音响放大器的系统设计一、主要技术指标额定功率Po≥1W(g <3%)；负载阻抗RL=8W；截止频率fL=40Hz，fH=10kHz；音调控制特性1kHz处增益为0dB，100Hz和10kHz处有±12dB的调节范围，AVL=AVH≥20dB；话放级输入灵敏度5mV；输入阻抗Ri>>20W。

1.额定功率音响放大器失真度小于某一数值（如ｒ<5%）时的最大功率称为额定功率，即式中RL——额定负载阻抗；Uo（有效值）——RL两端的最大不失真电压。

测量Po的条件：信号发生器输出频率f1=1kHz,输出电压Ui=20mV,音调控制器的两个电位器RP1、RP2置于中间位置，音量控制电位器RP3置于最大值，双踪示波器观测Ui及Uo的波形，失真度测量仪监测Uo的波形失真。

测量Po的步骤是：功率放大器的输出端接额定负载电阻RL（代替扬声器），输入端接Ui，逐渐增大输入电压Ui，直到Uo的波形刚好不出现削波失真（或ｒ<3%），此时对应的输出电压为最大输出电压，由上式可算出额定功率Po，请注意，最大输出电压测量后应迅速减小Ui，否则会因测量时间太久而损坏功率放大器。

2.频率响应放大器的电压增益相对于中音频fo(1kHz)的电压增益下降3dB时所对应的低音频率fL和高音频率fH称为放大器的频率响应。

测量条件同上，调节RP3使书粗电压约为最大输出电压的50%。

测量步骤是：话筒放大器的输入端接Ui=20mV，输出端接音调控制器，使信号发生器的输出频率fi从20Hz~50kHz变化（保持Ui=20mV不变），测出负载电阻RL上对应的输出电压Uo,用半对数坐标纸绘出频率响应曲线，并在曲线上标注fL与fH值。

3.音调控制特性Ui(=100mV)从音调控制级输入端耦合电容加入，Uo从输出端耦合电容引出。

先测1kHz处的电压增益Au（≈0dB），再分别测低频特性和高频特性。

测低频特性：将RP1的滑臂分别置于最左端和最右端时，频率从20Hz~1kHz 变化，记下对应的电压增益。

REPORTING2023 WORK SUMMARY音响放大器实验报告目 录CATALOGUE •实验目的•实验设备与材料•实验步骤与操作•实验结果与分析•实验总结与建议PART01实验目的0102了解音响放大器的基本原理放大器主要由输入级、电压放大级、功率放大级和输出级组成，各部分协同工作，实现对音频信号的放大和输出。

音响放大器的基本原理是利用电子元件将微弱的音频信号进行放大，然后推动扬声器发声。

学习音响放大器的设计和制作在设计和制作音响放大器时，需要考虑电路设计、元件选择、布局布线等因素，以确保放大器的性能和稳定性。

掌握音响放大器的性能测试方法音响放大器的性能测试主要包括频率响应、失真度、动态范围等指标的测量。

频率响应是指放大器在不同频率下的增益变化情况，失真度是指放大器对音频信号的畸变程度，动态范围是指放大器能够处理的最低信号和最高信号之间的范围。

通过这些性能指标的测试，可以全面评估音响放大器的性能和表现，为进一步优化和改进提供依据。

PART02实验设备与材料用于产生不同频率和幅度的正弦波信号，作为音频放大器的输入信号。

音频信号源信号发生器如LM386等，具有低噪声、高带宽、低失真等特点。

集成放大器芯片将放大后的音频信号进行功率放大，驱动扬声器发声。

功率输出级电路音频功率放大器模块电容、电阻、电感等电子元件电容用于滤波、耦合、去耦等，以改善音频信号质量。

电阻用于限制电流、调节音量等。

电感用于扼流圈、滤波等。

面包板用于搭建电路，便于连接和调试。

杜邦线用于连接各个电子元件的引脚。

面包板、杜邦线等搭建工具示波器、万用表等测量工具示波器用于观察信号波形，分析电路性能。

万用表用于测量电压、电流、电阻等参数，确保电路正常工作。

PART03实验步骤与操作准备所需元件电阻、电容、电感、二极管、晶体管等。

搭建电路按照电路图将各个元件连接起来，搭建音响放大器电路。

设计电路图根据音响放大器原理图，绘制详细的电路图。

音响系统放大器设计一、设计任务与要求1．一般说明：音响系统中的放大器决定了整个音响系统放音的音质、信噪比、频率响应以及音响输出功率的大小。

高级音响中的放大器通常分为前置放大器和功率放大及电源等两大部分。

前置放大器又可分为信号前置放大器和主控前置放大器。

信号前置放大器的作用是均衡输入信号并改善其信噪比；主控前置放大器的功能是放大信号、控制并美化音质；功率放大器及电源部分的主要功能是提供整机电源及对前置放大器来的信号作功率放大以推动扬声器。

其组成框图如图所示：2．设计任务：设计一个音响系统放大器。

具体要求如下：⑴ 负载阻抗 Ω=4L R ；⑵ 额定功率 W P O 10=；⑶ 带宽 BW ≥kHz Hz 15~50；⑷ 失真度 %1<γ；⑸ 音调控制 低音（100Hz ）±12dB;高音（10kHz ）±12dB;⑹ 频率均衡特性符合RIAA 标准；均衡放大器话筒放大器 音调控制放大器噪声滤波器 功率放大器 电源 信号前置放大器主控前置放大器 唱机 话筒 调谐器 扬声器 平衡调节 音量调节⑺ 输入灵敏度 话筒输入端≤5mV;调谐器输入端≤100mV;⑻ 输入阻抗 R i ≥500k Ω;⑼ 整机效率 η≥50%；二、方案设计与论证本设计由语音放大器、电子混响器、混合前置放大器、音调控制器及功率放大器五部分组成。

此设计方案具有使用元件少，电路简单明了等特点。

其工作原理如下：当语音信号由话筒输出后，进入语音放大器放大并传入电子混响器产生混响效果。

混响后的信号连同磁带放音机产生的信号一同进入混合前置放大器，并进行放大。

放大后的信号进入音调控制器，然后进入功率放大器进行功率放大后，由扬声器输出声音[1]。

晶体管放大器具有细腻动人的音色、较低的失真、较宽的频响及动态范围等特点，因此本设计采用晶体管件设计放大器。

还可以配合来自声源特别是数码声源的音质而设计和使用。

它不会使声音降级。

此外它还具有效率高，电力损失小等优点。

音响放大器设计报告电子技术课程设计任务书设计课题: 音响放大器设计专业班级: 自动化1106学生姓名: 许超学号: 201104134211指导教师: 刘琼设计时间: 2013 年6月20日音响放大器设计一、任务与要求设计一音响放大器，要求具有话筒扩音、混合前置放大、音调输出控制、音量控制，功率放大等功能。

各级主要作用话音放大级:话音放大器的作用是不失真地放大声音信号。

混合前置放大级:将磁带放音机输出的音乐信号与电子混响后的声音信号混合放大。

音调控制放大级:主要是控制、调节音响放大器的幅频特性，音调控制器只对低音频与高音频的增益进行提升与衰减，中音频的增益保持0dB不变。

功率放大级(简称功放):给音响放大器的负载(扬声器)提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。

已知条件+VCC = +9V，话筒(低阻20)的输出电压为5mV，录音机的输出信号电压为100mV。

电子混响延时模块1个，集成功放LA4102 1只，8/2W负载电阻RL 1只，8/4W扬声器1只，集成运放LM324 1只(或mA741 3只) 主要技术指标额定功率 Po?1W( <3%);负载阻抗 RL=8截止频率fL=40Hz，fH=10kHz;音调控制特性:1kHz处增益为0dB，100Hz和10kHz处有?12dB的调节范围，AVL=AVH?20dB;话放级输入灵敏度 5mV;输入阻抗 Ri>>20设计过程整机电路由话音放大器、混合前置放大器、音调控制放大器、功率放大器组成，根据各级的功能及技术指标要求分配电压增益，分别计算各级电路参数，通常从功放级开始向前级逐级计算，根据技术指标要求，音响放大器的输入为5mV时，输出功率大于1W，则输出电压Vo>=2.8V。

总电压增益AvΣ=Vo/Vi>560倍(55dB)。

各级放大倍数如下图所示:话放级混放级音调级功放级AAAA5mV42mV125mV100mV3VV1V2V3V4 8.5倍3倍0.8倍30倍18.5dB9.5dB–2dB29.5dBA=612倍(56dB)V,二、设计与论证方案一:话音放大级、混合前置放大级、音调控制放大级各用一个UA741，功率放大级用LA4102。

东南大学电工电子实验中心实验报告课程名称：电路与电子线路实验2第 5 次实验实验名称：音响放大器的设计院（系）：吴健雄学院专业：姓名：学号：实验室: 实验组别：同组人员：实验时间：评定成绩：审阅教师：一、实验目的1、了解实验过程：学习、设计、实现、分析、总结。

2、系统、综合地应用已学到的模拟电路、数字电路的知识，在单元电路设计的基础上，利用Multisim软件工具设计出具有一定工程意义和实用价值的电子电路。

3、通过设计、调试等环节，增强独立分析与解决问题的能力。

二、实验内容设计一个音响放大器，要求实现话筒扩音、音量控制、混音功能、音调可调（选作）等功能。

1、基本要求功能要求：话筒扩音、音量控制、混音功能额定功率：0.5W(失真度THD≤10%)负载阻抗：8Ω频率响应：fL≤50Hz ，fH≥20kHz输入阻抗：20kΩ话音输入灵敏度：5mV2、提高要求音调控制特性：1kHz处增益为0dB，125Hz和8kHz处有±12dB的调节范围。

3、发挥部分可自行设计实现一些附加功能。

三、电路设计1、项目分析1）话音放大器①话放的输入音源采用驻极体话筒；②话放增益一般为5~10倍左右，可采用同相放大器实现；③由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20k，所以话音放大器的作用是不失真地放大声音信号(最高频率达到10kHz)。

其输入阻抗应远大于话筒的输出阻抗。

2）混合前置放大器① 混合前置放大器的作用是将放大后的话音信号与Line In （输出MP3作为背景音乐信号源）信号混合放大，起到了混音的功能；② 使用加法器实现信号的合成。

3）功率放大① 功率放大的作用是给音响放大器的负载提供一定的输出功率；② 当负载一定时，希望输出的功率尽可能的大，输出信号的线性失真尽可能的小，效率尽可能的高；③ 常用形式有OTL 电路和OCL 电路等。

4）电路结构框图5）电路增益分配（1）输出功率：W P o 5.0= （2）负载：Ω=8L R （3）对应输出电压：由公式L o o R U P /2=得：V R P U L o o 2== （4）电压增益：已知输入电压mV U i 5=，则电压增益400/==i o V U U A （5）方法倍数分配：2、电路原理图1）话音放大器话音放大器由如图所示电路组成，即由A1组成的同相放大器，具有很高的输入阻抗，能与高阻话筒配接作为话筒放大器电路。

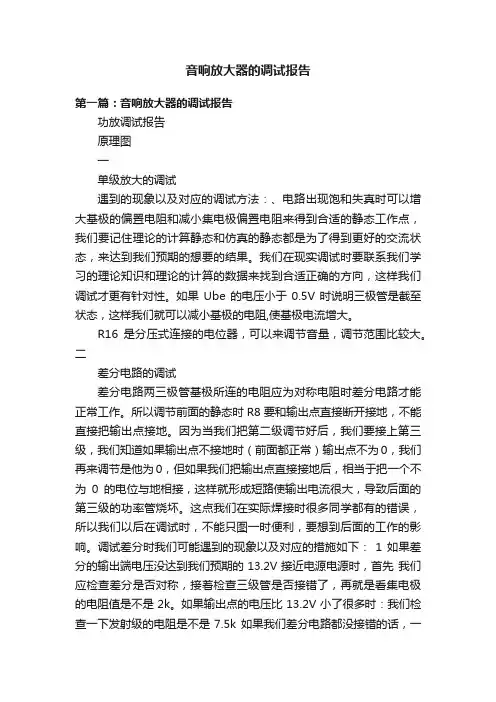

音响放大器的调试报告第一篇：音响放大器的调试报告功放调试报告原理图一单级放大的调试遇到的现象以及对应的调试方法：、电路出现饱和失真时可以增大基极的偏置电阻和减小集电极偏置电阻来得到合适的静态工作点，我们要记住理论的计算静态和仿真的静态都是为了得到更好的交流状态，来达到我们预期的想要的结果。

我们在现实调试时要联系我们学习的理论知识和理论的计算的数据来找到合适正确的方向，这样我们调试才更有针对性。

如果Ube的电压小于0.5V时说明三极管是截至状态，这样我们就可以减小基极的电阻,使基极电流增大。

R16是分压式连接的电位器，可以来调节音量，调节范围比较大。

二差分电路的调试差分电路两三极管基极所连的电阻应为对称电阻时差分电路才能正常工作。

所以调节前面的静态时R8要和输出点直接断开接地，不能直接把输出点接地。

因为当我们把第二级调节好后，我们要接上第三级，我们知道如果输出点不接地时（前面都正常）输出点不为0，我们再来调节是他为0，但如果我们把输出点直接接地后，相当于把一个不为0的电位与地相接，这样就形成短路使输出电流很大，导致后面的第三级的功率管烧坏。

这点我们在实际焊接时很多同学都有的错误，所以我们以后在调试时，不能只图一时便利，要想到后面的工作的影响。

调试差分时我们可能遇到的现象以及对应的措施如下：1 如果差分的输出端电压没达到我们预期的13.2V接近电源电源时，首先我们应检查差分是否对称，接着检查三级管是否接错了，再就是看集电极的电阻值是不是2k。

如果输出点的电压比13.2V小了很多时：我们检查一下发射级的电阻是不是7.5k 如果我们差分电路都没接错的话，一般都没什么大问题，输出点的电压值一般为13.2V左右。

三第三级放大电路的调试调试目的：第三级的输入端电压分别为正负0.7V，发射级的电流为1—3mA,其实我们应该将电压最好调为正负1v，电流3mA左右，这样对于小信号的放大的失真才会更小，扩音时音质才会更好。

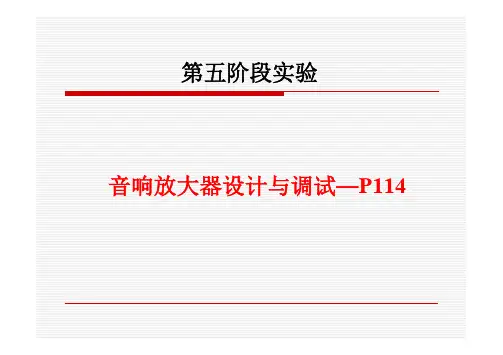

音响放大器设计与调试—P114第五阶段实验一、实验目的☐了解集成功率放大器内部电路工作原理，☐掌握其外围电路的设计与主要性能参数的测试方法；☐掌握音响放大器的设计方法与电子线路系统的装调技术。

1. 话音放大器话音放大器的作用是不失真地放大声音信号。

采用同相放大器，其输入阻抗远大于话筒的输出阻抗，能与输出阻抗较高的话筒配接。

R2.混合前置放大器其作用是将磁带放音机输出的音乐信号与电子混响后的声音信号混合放大。

1212)F FR R V V R R v v3.音调控制器（选做）音调控制器主要是控制、调节音响放大器的幅频特性使声音变得更好听一些。

f 0（等于1kHz ）表示中音频率，要求增益A V0=0dBf L1表示低音频转折频率，一般为几十赫兹f L2(等于10f L1)表示低音频区的中音频转折频率f H1表示高音频区的中音频转折频率f H2(等于10f H1)表示高音频转折频率，一般为几十千赫兹音调控制器只对低音频与高音频的增益进行提升与衰减，中音频的增益保持0dB 不变。

因此，音调控制器的电路可由低通滤波器与高通滤波器构成。

音调控制器的电路由低通滤波器与高通滤波器构成音调控制器①当f <f 0时当RP 1的滑臂在最左端时，对应于低频提升最大的情况。

(a)R 1RP 1R 2o30－3－－V /dB①当f <f 0时当RP 1滑臂在最右端时，对应于低频衰减最大的情况。

(b)R 1RP 1R 2v o30－3－－V /dB(5-5-2))π2/(1 )(/121L1211C RP f C RP 或 )π2/()( )(/)(22121L2221212C R RP R RP f C R RP R RP 或 R 1 RP 1 R 2v o响可以忽略，此时电压增益： 121VL /R R RP A v R 1 RP 1 R 2v o模此时电压增益相对A VL 下降3dB。

v o得j101j1121V2R R RP A VL121V214.0102A R R RP A 模此时电压增益相对A VL 下降17dB。

毕业设计论文音频功率放大器的设计与调试孙梦琳指导老师姓名：程军武专业名称：应用电子班级学号：09131148论文提交日期： 2011 年月日论文答辩日期： 2011 年月日2011年月日摘要音响技术是专门研究声音信号的转换，传送，记录和重放的一门技术。

现代人对听觉水平要求越来越高，所以对音响的音质真实性要求越来越多高，本立体声功率放大器是以集成电路 TDA2030A为主组成的立体声功率放大器，其采用典型的功率放大电路，具有失真小、外围元件少、稳定性高、频响范围宽、保真度高、功率大等优点，同时采用四运放 GL324A对输入音频信号进行处理及高、低音进行控制，从而更加保证输出声音的音质。

这是一款很适合无线电爱好者和音响发烧友自制的音响套材。

本功率放大器实际聆听，高音柔美细腻，低音丰满圆润。

关键词： TDA2030A GL324A功率放大AbstractAudio technology is devoted to the study of voice signal conversion, transmitted, record and playback of a foreign technology. The modern hearing level requirements more and more high, so the sound quality of audio authenticity wants more and more high, the stereo power amplifier is integrated circuit TDA2030A mainly comprised of stereo power amplifier, and its use of typical power amplifier circuit, which distortion is small, less component periphery, high stability, frequency response wide range, high fidelity, large power, etc, and also the SiYun put GL324A input audio signal processing and high, the bass control, and thereby more guarantee the quality sound output. This is a very suitable for radio enthusiasts and audio fancier homemade audio set of materials. The actual power amplifier to listen to, treble gently beautiful exquisite。

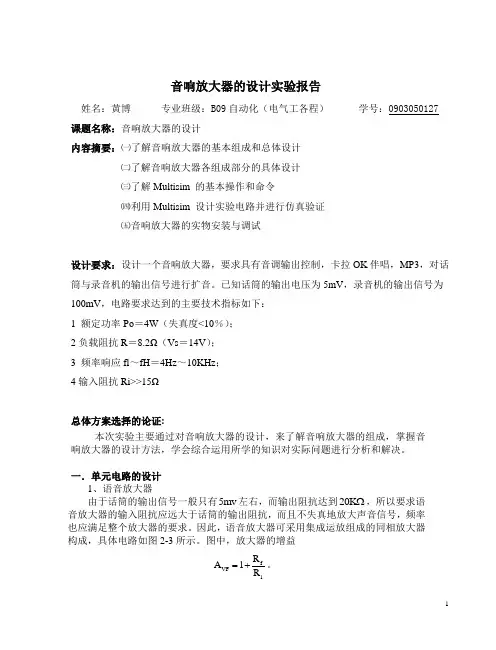

音响放大器的设计实验报告姓名：黄博 专业班级：B09自动化（电气工各程） 学号：0903050127 课题名称：音响放大器的设计内容摘要：㈠了解音响放大器的基本组成和总体设计 ㈡了解音响放大器各组成部分的具体设计 ㈢了解Multisim 的基本操作和命令㈣利用Multisim 设计实验电路并进行仿真验证 ㈤音响放大器的实物安装与调试设计要求：设计一个音响放大器，要求具有音调输出控制，卡拉OK 伴唱，MP3，对话筒与录音机的输出信号进行扩音。

已知话筒的输出电压为5mV ，录音机的输出信号为100mV ，电路要求达到的主要技术指标如下： 1 额定功率Po ＝4W （失真度<10％）； 2负载阻抗R ＝8.2Ω（Vs ＝14V ）； 3 频率响应fl ～fH ＝4Hz ～10KHz ； 4输入阻抗Ri>>15Ω总体方案选择的论证:本次实验主要通过对音响放大器的设计，来了解音响放大器的组成，掌握音响放大器的设计方法，学会综合运用所学的知识对实际问题进行分析和解决。

一．单元电路的设计1、语音放大器由于话筒的输出信号一般只有5m v 左右，而输出阻抗达到20K Ω，所以要求语音放大器的输入阻抗应远大于话筒的输出阻抗，而且不失真地放大声音信号，频率也应满足整个放大器的要求。

因此，语音放大器可采用集成运放组成的同相放大器构成，具体电路如图2-3所示。

图中，放大器的增益f V F 1R A 1R =+。

由于要求语音放大级的放大倍数为7.5，所以选择1R =4.7K Ω，f R 采用阻值为150k Ω的电位器，使放大器可以根据需要调整。

2、混合前置放大器混合前置放大器的主要作用是将磁带放音机的音乐信号与语音放大器的输出声音信号进行混合放大，可采用反相加法器实现，具体电路如图2-4所示。

从图中可以看出，输出电压与输入电压之间的关系为：1212f f o i i R R v v v R R ⎛⎫=-+ ⎪⎝⎭（2-1）式中，1i v 为话筒放大器的输出信号，2i v 为放音机的输出信号。

音响放大器电路设计与调试1.设计目标1.1 音响放大器的设计要求具有电子混响延时，音调输出控制，卡拉OK伴唱，对话筒与录音机的输出信号进行扩音。

已知条件：+Vcc=9V，话筒（低阻20Ω）输出电压值5mv，录音机的输出信号100mV。

电子混响延时模块一个，集成功放块LA4102一块，8Ω/2W负载电阻RL一只，8Ω/4W扬声器一只，集成运放LM324一块。

1.2 主要技术指标额定功率P0MAX=1W，负载阻抗RL=8Ω，输入阻抗Ri〉〉20KΩ频率响应fL～fH=40HZ～10KHZ音响控制特性1KHZ处的增益为0db，100HZ和10KHZ处有12db的调节范围A VL=A VH≥+20db2.音响放大器各部分的作用2.1话筒放大器由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20KΩ（亦有低输出阻抗的话筒，如20Ω，200Ω等），所以话筒放大器的作用是不失真地放大声音信号（最高频率达10KHZ）其输入阻抗应远大于话筒的输出阻抗。

2.2功率放大器功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。

当负载一定时，希望输出功率尽可能大，输出信号的非线性失真尽可能小，效率尽可能大。

功率放大器有常见的单电源供电的OTL电路和正负双电源供电的OCL电路。

有集成运放和晶体管组成的功率放大器，也有专用集成电路功率放大器芯片。

在此设计制作中采用LA4102型集成音频功率放大器。

3.设计过程首先确定整机电路的级数，再根据各级的功能及技术指标要求分配电压增益，然后分别计算各级电路参数，通常从功放级开始向前逐级计算。

本设计已给定了电子混响器电路模块，需要设计的电路为话筒放大器，混合前置放大器、音调控制器及功率放大器。

根据题意要求，输入信号为5mv时输出功率的最大值为1w，因此电路系统的输出电压U0为 2.83V（根据P0=I0*U0可算得U0=■≈2.83V），总的电压增益AU=U0∕UI=2.83 1000/5=566，由于实际电路中会有损耗，故取AU=600，各级增益分配。
